DMG19108C173_05W T5L2 UART HMI 17.3" 2K HD Smart AIoT TA IPS-TFT ЖК-дисплей коммерческого класса
DMG19108C173_05W T5L2 UART HMI 17.3" 2K HD Smart AIoT TA IPS-TFT ЖК-дисплей коммерческого класса фото 2
DMG19108C173_05W T5L2 UART HMI 17.3" 2K HD Smart AIoT TA IPS-TFT ЖК-дисплей коммерческого класса фото 3
DWIN
Отзывов: 0
Артикул: DMG19108C173_05WTC

Описание товара:

DMG19108C173_05W

ASIC T5L2 DGUSII IPS-TFT-LCD 17.3 дюйма, разрешение 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса

  • Со встроенным зуммером, интерфейсом шины RTC, FSK и интерфейсом стереодинамика.
  • Емкостный сенсорный экран со структурой GFF.
  • 17.3-дюймовый, широкий угол обзора IPS, 1920*1080 пикселей, 2K HD smart screen.
  • UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
17.3"
Разрешение
1920×1080
Срок жизни
≥ 20 000ч
Защитное покрытие
Нет
Размеры (ШxВxГ), мм
439.5×272.4×16.4
Вес нетто
1940
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

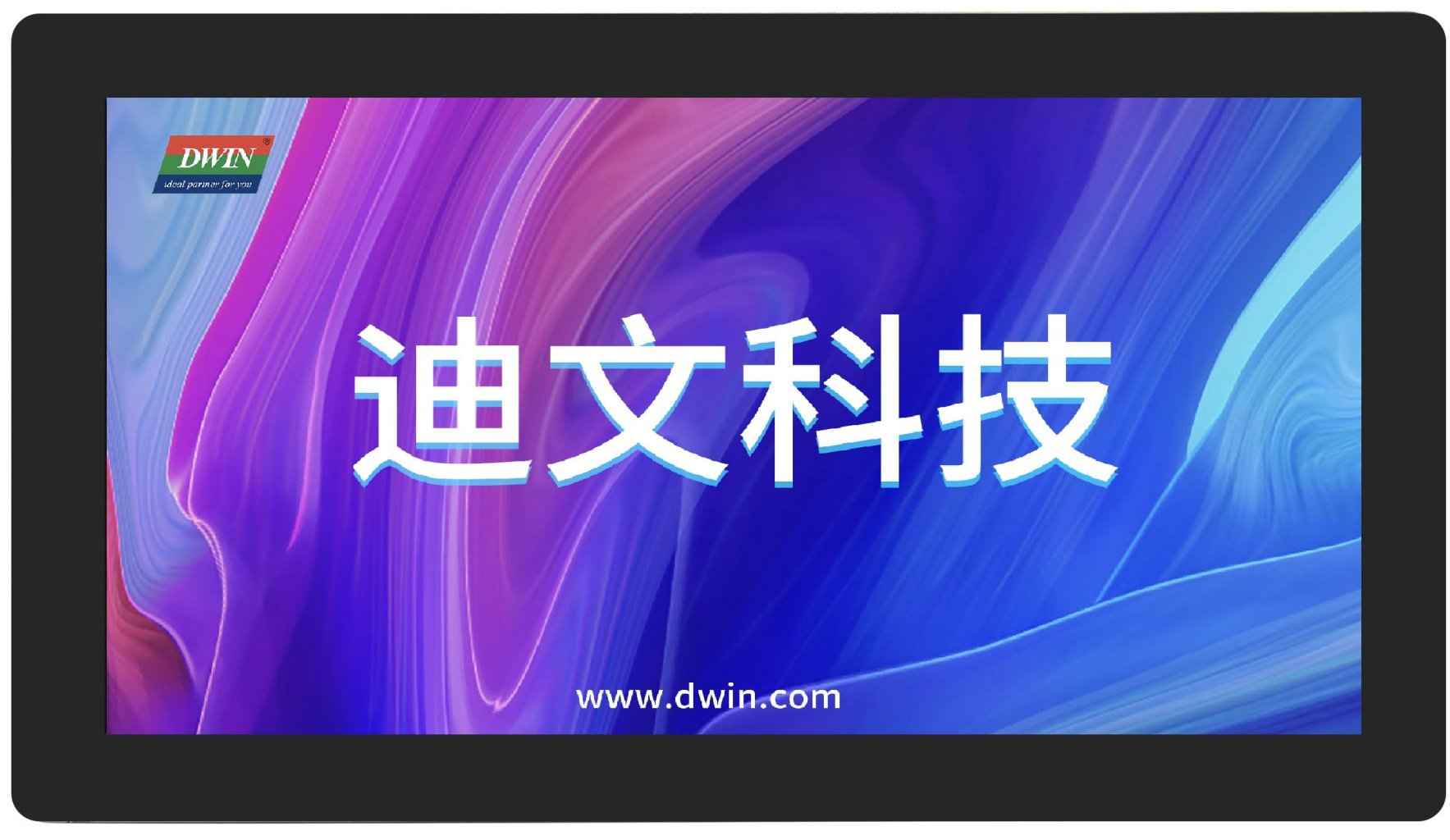

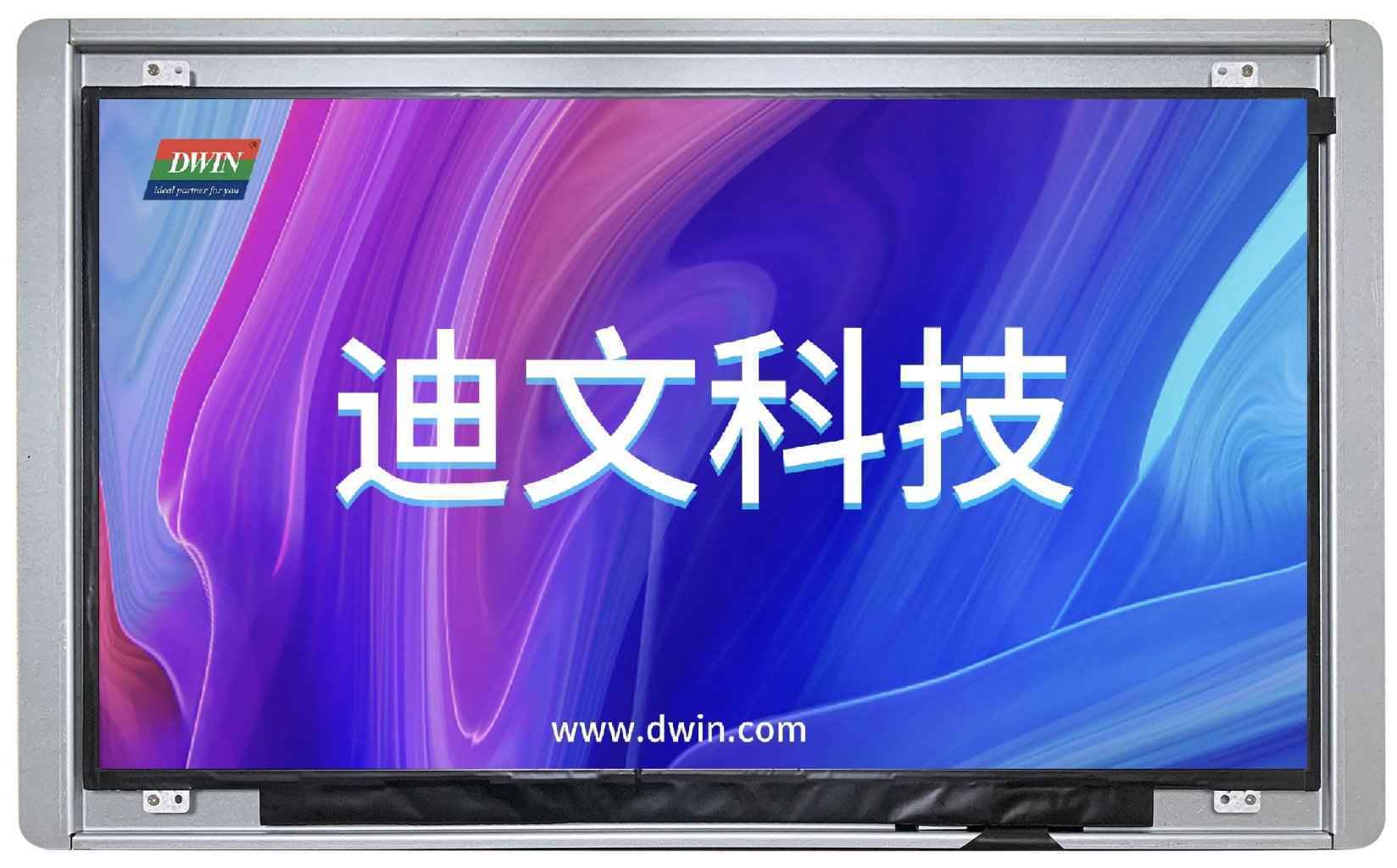

T5L UART HMI 17.3" 2K HD AIoT TA (LCM TA) смарт ЖК-дисплей коммерческого класса
DMG19108C173_05W

ASIC T5L2 DGUSII IPS-TFT-LCD 17.3 дюйма, разрешение 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса

DMG19108C173_05W
58

Application

Изображения приложений промышленного уровня
Изображения приложений коммерческого уровня

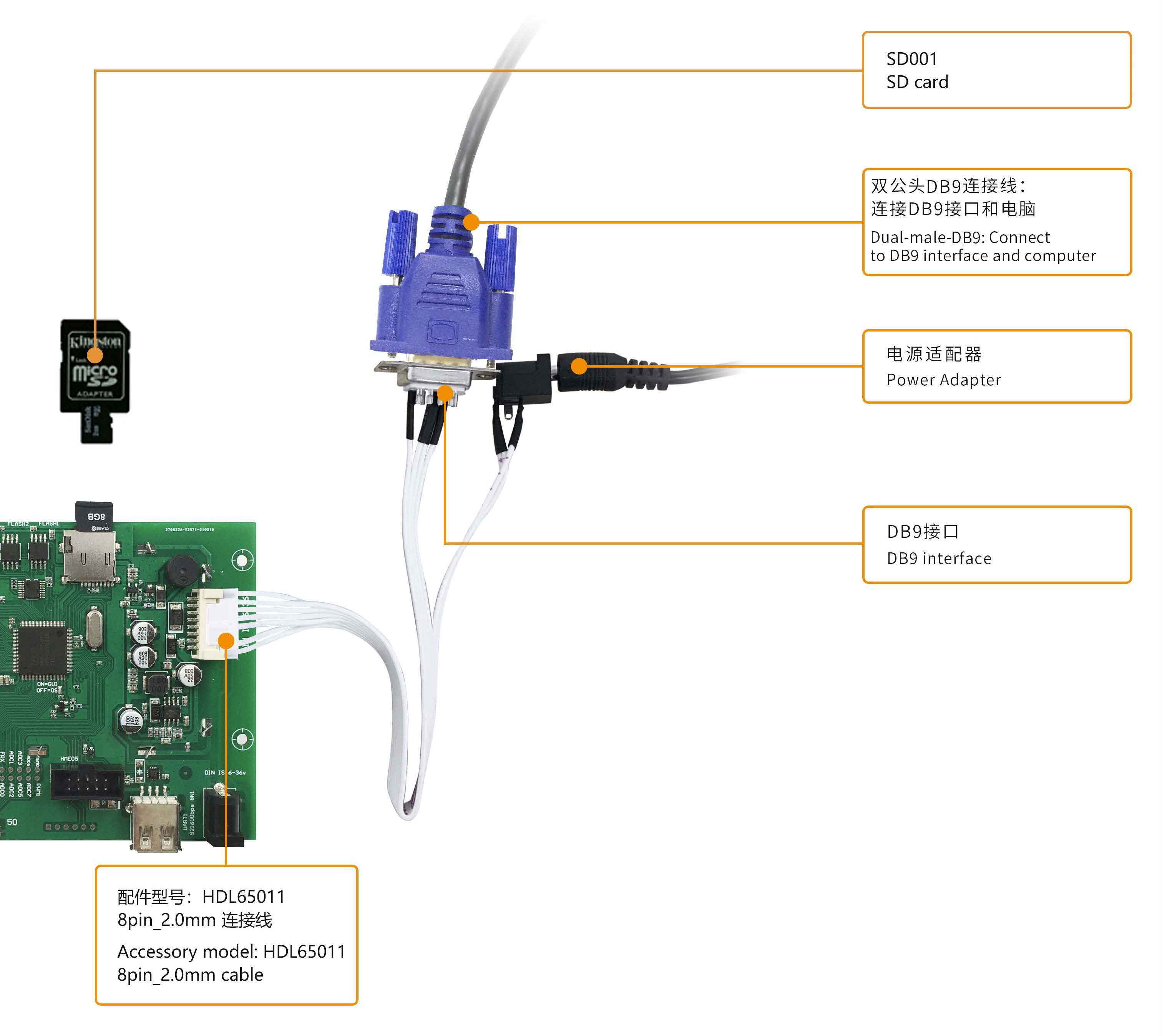

Function working principle共用 Процесс разработки 8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
Защитное покрытие Нет
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 17.3"
Разрешение 1920×1080
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _03WN: 250 нит / _03WTR: 200 нит / _03WTC: 200 нит
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 382.89×215.81
Подсветка LED
Яркость 200 nit
Размеры
Размеры (ШxВxГ), мм 439.5×272.4×16.4
Вес нетто 1940
Установочные размеры, мм 406.1(+0.3)×260.5(+0.3)
Размеры (ШxВxГ), мм 439.5×272.4×18.5
Пользовательский интерфейс и периферия
Периферия DMG19108C173_05WTC Емкостный сенсорный экран, зуммер, RTC, интерфейс шины FSK, PGT05 / DMG19108C173_05WTR Резистивный сенсорный экран, зуммер, RTC, интерфейс шины FSK, PGT05 / DMG19108C173_05WTN Без сенсорной панели, зуммер, RTC, интерфейс шины FSK, PGT05
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G +FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Точка опоры коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch Пятипроводная резистивная сенсорная панель
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 12~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12 В, подсветка включена: 710 мА. VCC = +12 В, подсветка выключена: –
Рабочая среда
Рабочая температура 0~50℃
Температура хранения -20~60℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC30_0.5mm, интерфейс eDP
RTP интерфейс FPC5_1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 15200 бит/с
Выходное напряжение Выход 1: Iout =-4 мА; 4.78~5.0В. Выход 0: Iвых = 4 мА; 0.4В
Входное напряжение (RXD) Вход 1: 2.5~5.0В. Вход 0: 0.1 В
Входной интерфейс UART2： N81，ON=TTL/CMOS; OFF=RS232
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: N81, ВКЛ. = TTL/CMOS; ВЫКЛ. = RS232
RTC (Super-capacitor) Кнопочная ячейка питания. Точность: ±20 ppm при 25 ℃
Разъем 8Pin_2.0мм
Формат данных N81
Интерфейс динамика Двухканальный стереодинамик: 2Pin_2.0 мм * 2 Другие товары
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Interface
FSK Bus Да
FSK Bus Interface Разъём RCA с двойным отверстием или 2-контактный разъём 5.08 мм
Память
Flash расширение Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash (внутри экрана)
Flash память 512MB NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <10W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Самостоятельно разработан DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-05-05
Datasheet
Вес и габариты
Ширина (мм) 272.4
Вес (грамм) 1940
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19108C173_05WTC
