DMG80600T104_01W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей промышленного класса

DMG80600T104_01W DWIN T5L1 UART HMI 10.4" TN ЖК-дисплей промышленного класса

Описание товара:

DMG80600T104_01W

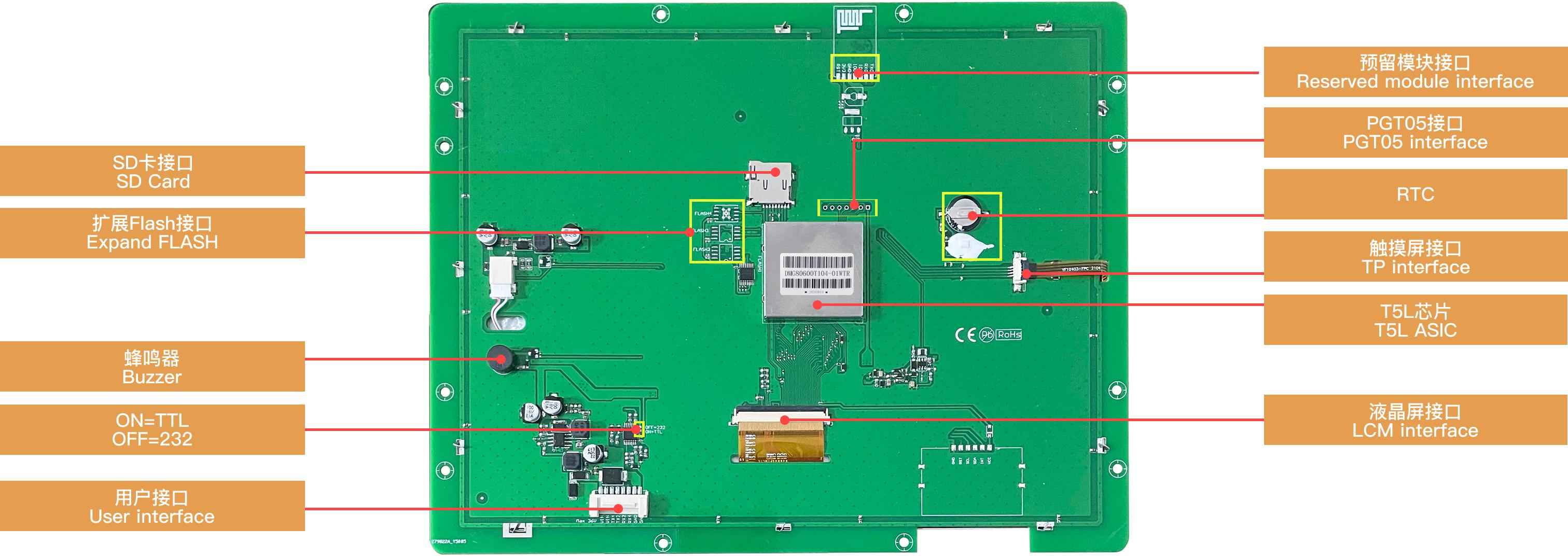

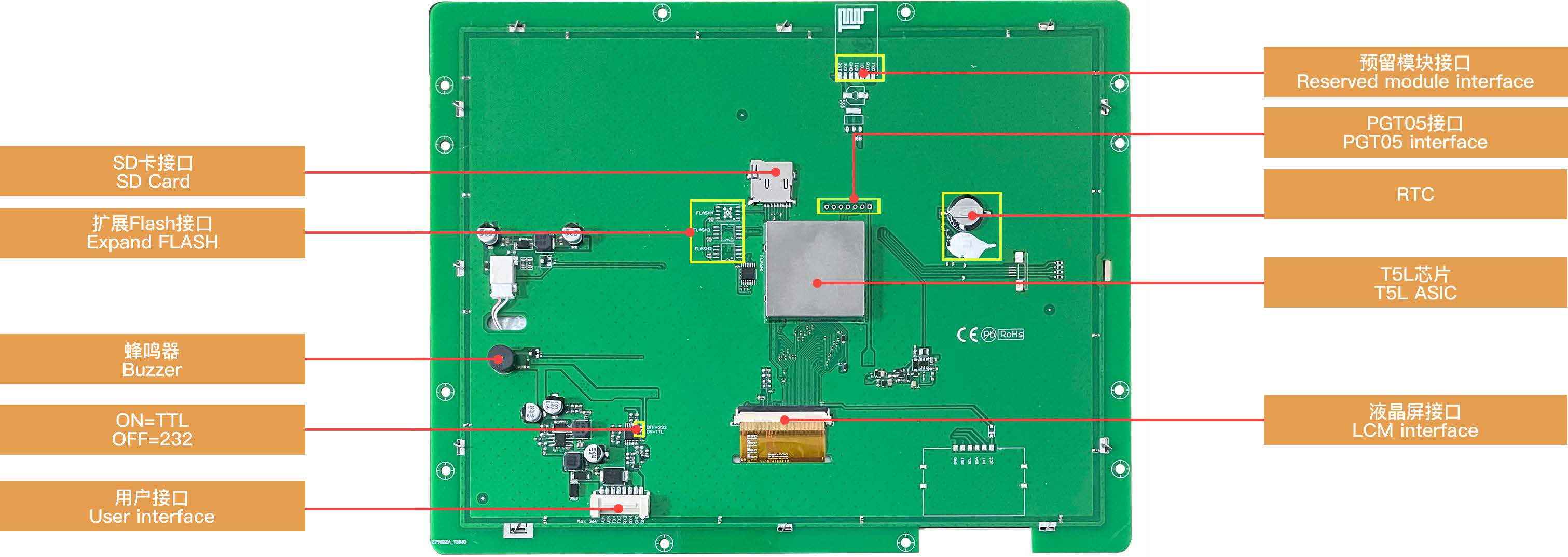

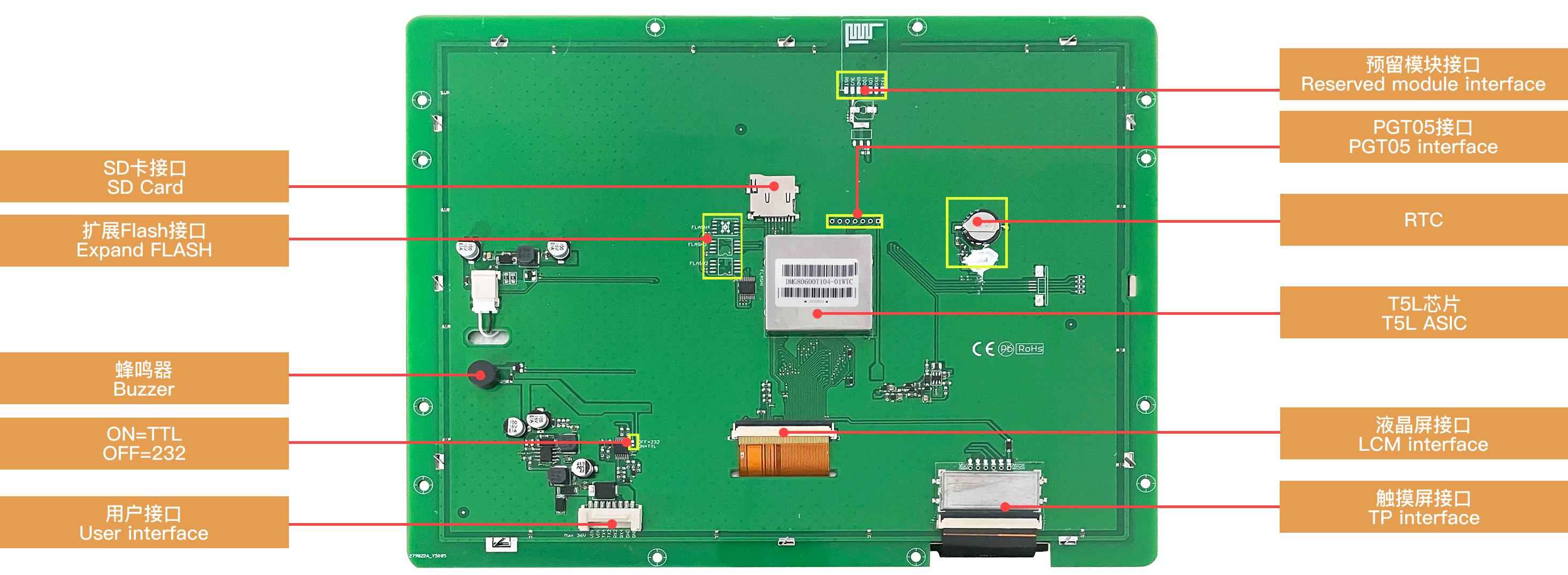

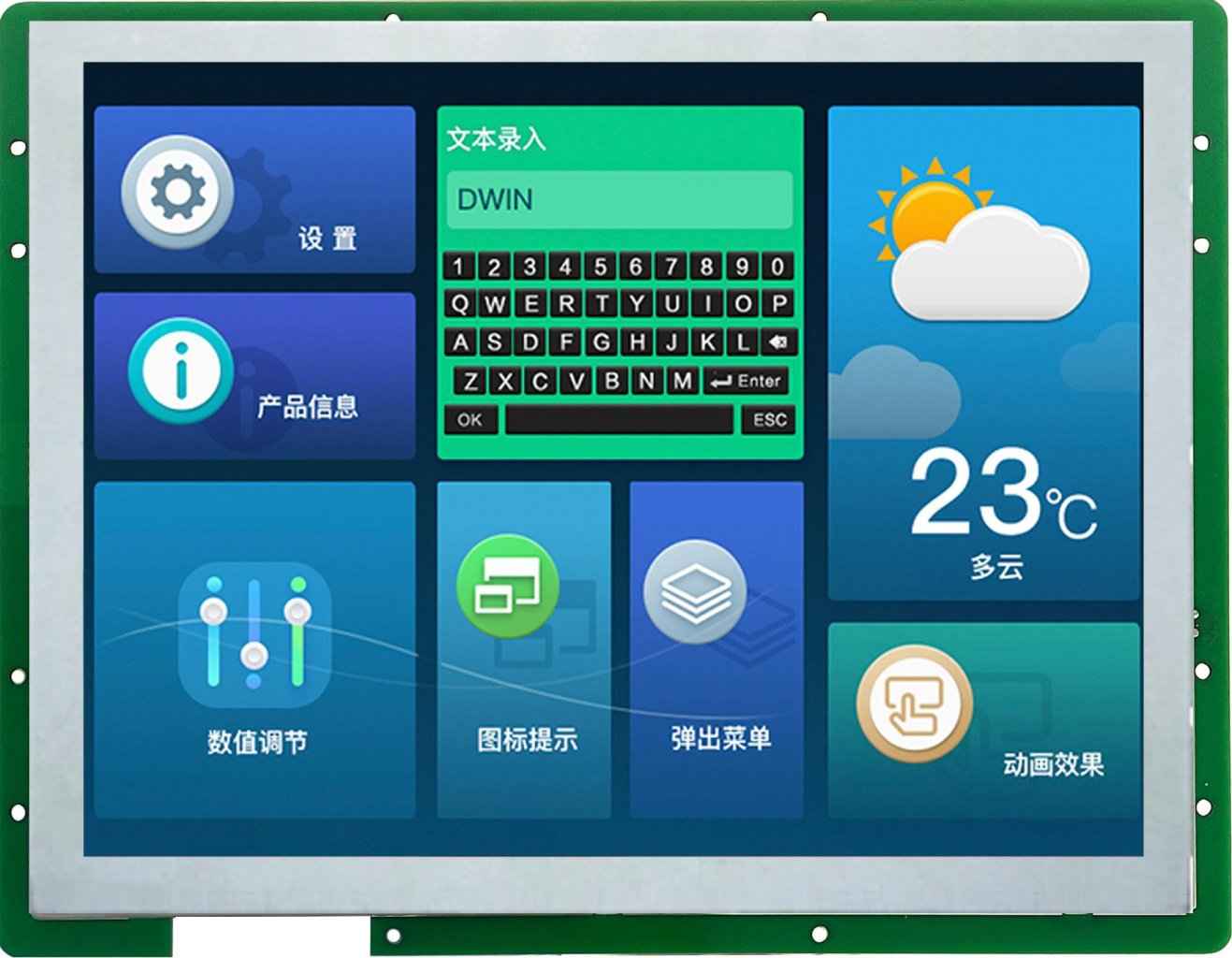

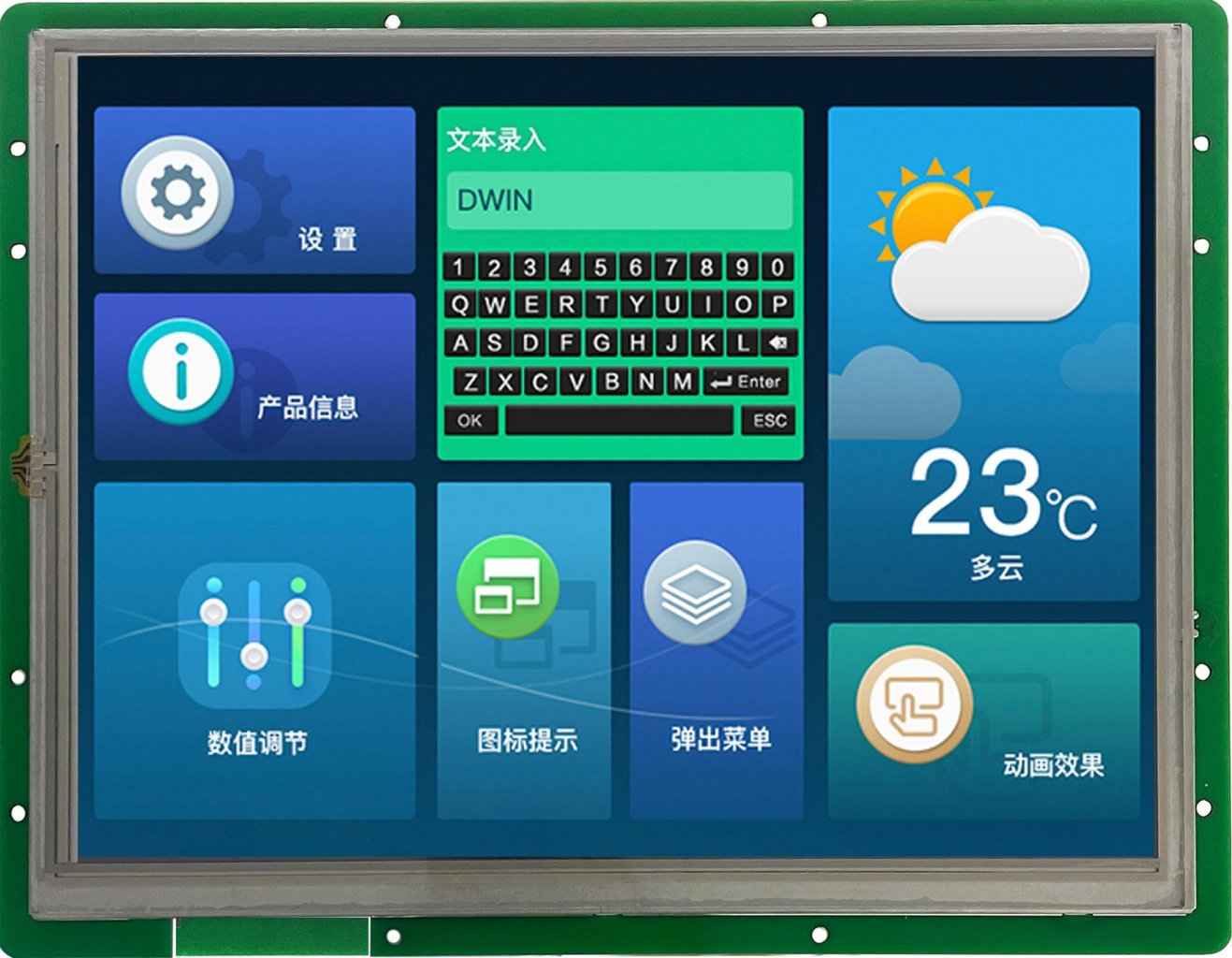

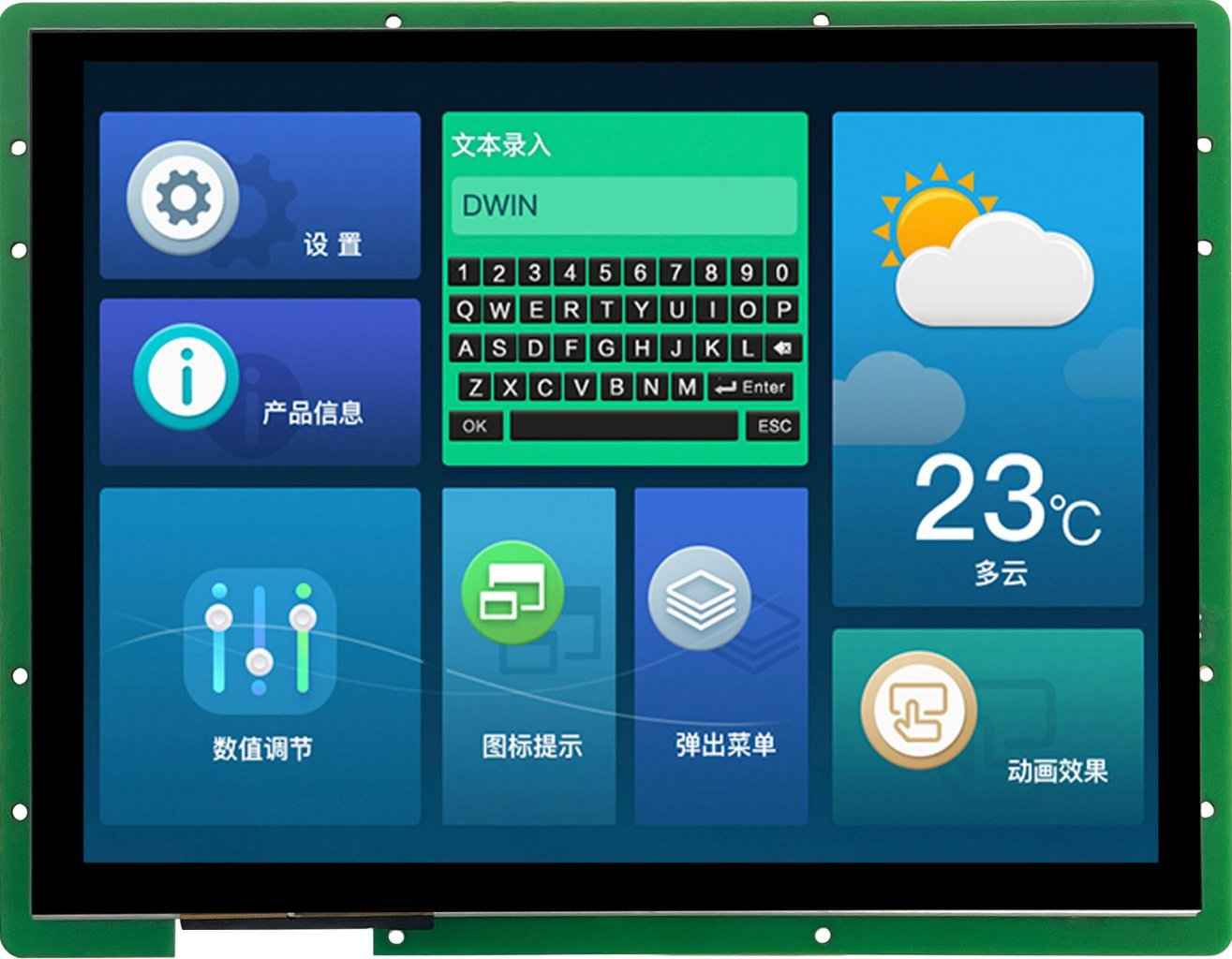

ASIC T5L1 TN-TFT-LCD 10.4 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса

На основе ASIC собственной разработки T5L1, цвет 16.7М, 24 бита, 800*600 пикселей.
Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран.
TTL&RS232 интерфейс, соединительный кабель 8Pin_2.0mm.
Загрузка через SD-карту или последовательный порт on-line.
Основан на T5L1, работает под управлением системы DGUS II.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Двойная система разработки: DGUS II/ TA (набор инструкций).
Угол обзора TN, TFT LCD: 70°/70°/50°/70° ( L/R/U/D).

Описание товара

DWIN T5L1 UART HMI 10.4" TN-TFT ЖК-дисплей промышленного класса
DMG80600T104_01W

ASIC T5L1 TN-TFT-LCD 10.4 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса. Основан на T5L1, работает под управлением системы DGUS II

DMG80600T104_01WTR
PSA

Application

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.4"
Разрешение	800×600
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	DMG80600T104_01WN: 350 нит / DMG80600T104_01WTR: 280 нит / DMG80600T104_01WTC: 310 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	211.2×158.4
Подсветка	LED
Яркость	310 nit
Размеры
Размеры (ШxВxГ), мм	247.8×193.7×17.0
Установочные размеры, мм	229.6(+0.3)×176.6(+0.3)
Размеры (ШxВxГ), мм	247.8×193.7×17.0
Пользовательский интерфейс и периферия
Периферия	DMG80600Т104_01ВН Зуммер, РТК / DMG80600T104_01WTR Резистивный сенсорный экран, Зуммер, RTC / DMG80600T104_01WTC Емкостный сенсорный экран, Зуммер, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12 В, подсветка включена, 385 мА. VCC = +12 В, подсветка выключена, 135 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC60_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0 В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: N81, ВКЛ = TTL/CMOS;ВЫКЛ=RS232. UART4: опционально N81/E81/O81/N82, четыре режима, ON=TTL/CMOS;ВЫКЛ=RS232 (используется после настройки ОС)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2:N81, ВКЛ=TTL/CMOS; ВЫКЛ=RS232
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-01-24
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80600T104_01WTC
