DMG80480Y070_01N T5L1 UART HMI 7" TV-TN ЖК-дисплей класса красоты

DMG80480Y070_01N T5L1 UART HMI 7" TV-TN ЖК-дисплей класса красоты

Описание товара:

DMG80480Y070_01N

На базе T5L ASIC 7.0 дюйма, 800XRGB x480, 16.7М цветов, TN экран RTP / Нет сенсорного управления, стандартный набор инструкций (TA) / система DGUS, экономичный экран

Яркость 180/200 нит;
TN-TV TFT LCM, нормальный угол обзора: 70/70/40/30 (L/R/U/D).
Регулировка черного экрана, отсутствие явления чтения синего экрана.
16 Мбайт Флэш-памяти, 512 Кбайт Nor Flash, 128 Кбайт оперативной памяти.
Интерфейс TTL/RS232, 8-контактный разъем 2,0 мм, напряжение питания 7-15 В.
Поддержка загрузки с SD-карты или онлайн-последовательного порта.
Встроенный зуммер, типичная скорость передачи данных 115200 бод.
Активная область (A.A): 153.8 мм (Ш) x 85.6 мм (В).

Описание товара

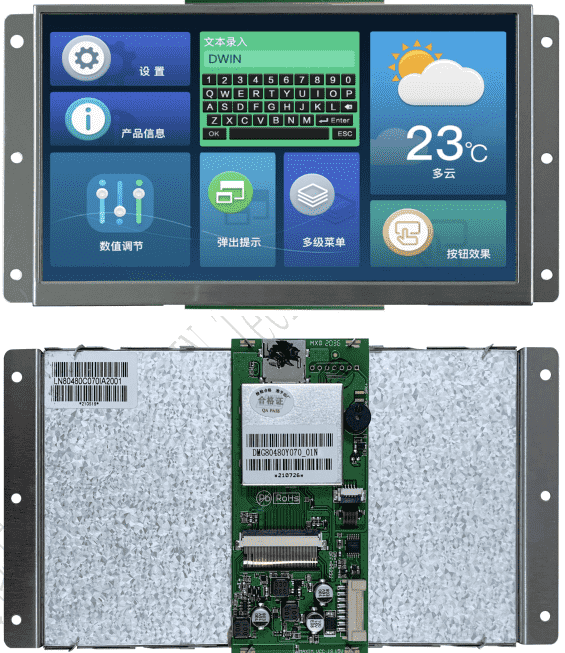

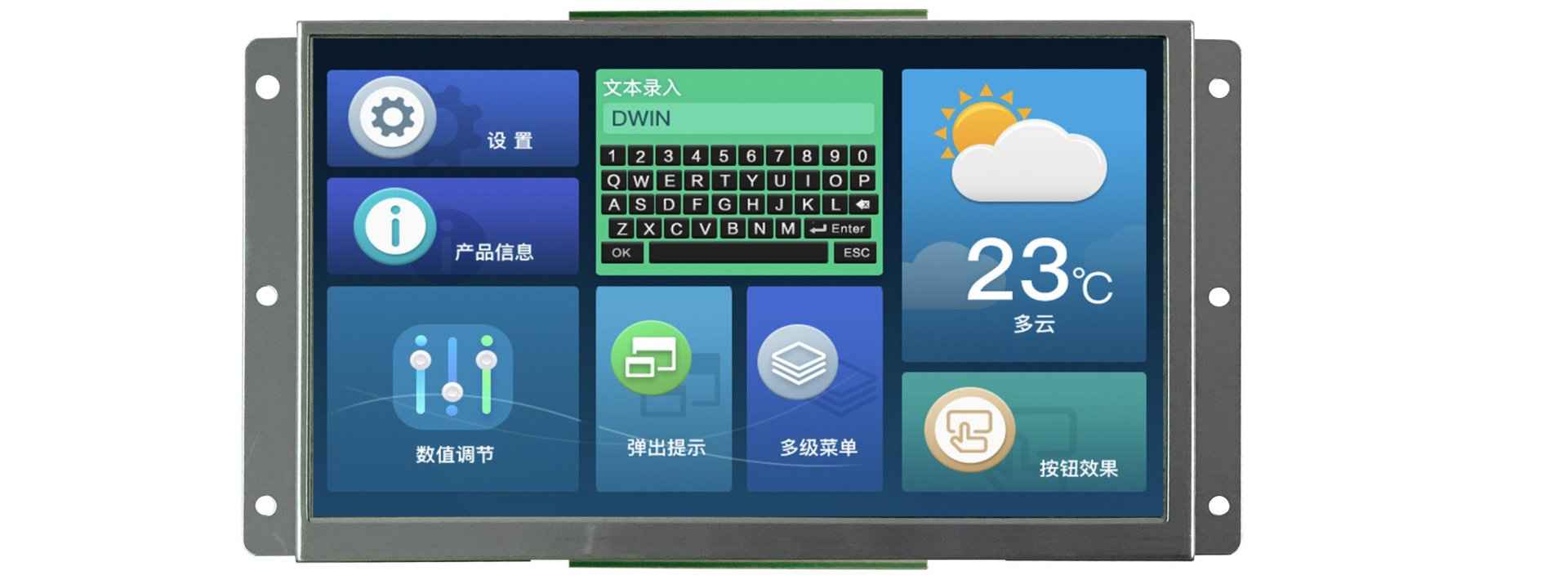

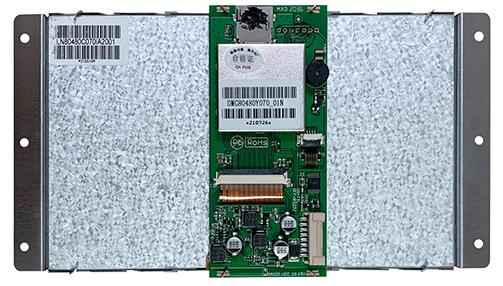

DWIN T5L1 UART HMI 7" TV-TN-TFT ЖК-дисплей класса красоты
DMG80480Y070_01N

На базе T5L ASIC 7.0 дюйма, 800XRGB x480, 16.7М цветов, TN экран RTP / Нет сенсорного управления, стандартный набор инструкций (TA) / система DGUS, экономичный экран. Регулировка черного экрана, отсутствие явления чтения синего экрана

DMG80480Y070_01N
Аксессуары

DMG10600T070_A5W (2)
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Класс красоты
Дисплей
Диагональ	7.0"
Разрешение	800×480
Срок жизни	≥ 10 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TV-TN, TFT LCD	Другие товары
Яркость	NR: 180 нит / NN: 200 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/40°/30° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	153.80×85.60
Область просмотра (View Area, V.A.)	156.4×88.5
Подсветка	LED
Яркость	180 nit
Размеры
Установочные размеры, мм	166.1x101.2
Размеры (ШxВxГ), мм	189.1×105.4×13.5
Пользовательский интерфейс и периферия
Периферия	DMG80480Y070-01NR Resistive touchscreen, Buzzer / DMG80480Y070-01NN Buzzer
UI Version	Стандартный набор инструкций (TA)/система DGUSⅡ
Сенсорные параметры
Тип Touch	RTP (резистивная сенсорная панель)	Другие товары
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	RTP
Твердость поверхности	3H
Светопропускание	Более 80%
Напряжение и ток
Напряжение питания, В	7-15
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 150 мА. VCC = +12В, выкл., 50 мА
Рабочая среда
Рабочая температура	-10~60℃
Температура хранения	-20~70℃
Рабочая влажность	10%~90% относительной влажности
Интерфейс
RTP интерфейс	4Pin_1.0mm
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = -4 мА; 2.7~3.2В. Выход 0: Iвых = 4 мА; 0.1~0.4В
Входное напряжение (RXD)	Вход 1: 2.4~5.5В. Вход 0:0~1.0В
Входной интерфейс	Режим определяется перемычкой：ON=N81, 5V TTL/COMS；OFF=N81,RS232. ON=N81, 5V COMS；OFF=N81,RS232
SD card slot	ДА (карта Micro SDHC (TF) /формат FAT32)
Интерфейс	ВКЛ. = N81, 5 В COMS; ВЫКЛ. = N81, режим RS232 определяется перемычкой: ВКЛ. = N81, 5 В TTL/ COMS; ВЫКЛ. = N81, RS232.
Разъем	Гнездо 8Pin_2.0mm
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память	16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory	512 Кбайт, данные сохраняются при отключении питания
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2021-11-08
Datasheet
Вес и габариты
Высота (мм)	13.5
Ширина (мм)	105.4
Вес (грамм)	250
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480Y070_01NR
В наличии в России	Да
