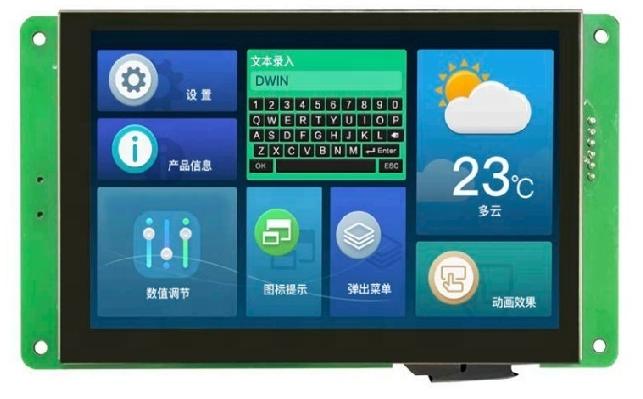

DMG80480C050_04W DWIN T5L0 UART HMI 5" IPS ЖК-дисплей коммерческого класса
3 422.23 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WN
-
-
Яркость [Дисплей]
-
280 nit
-
300 nit
-
-
DMG80480C050_04W
ASIC T5L0 IPS-TFT-LCD 5.0 дюйма, разрешение 800*480 пикселей, 262К цветов, широкий угол обзора, коммерческий класс
- Емкостный сенсорный экран, структура G + G, поддержка точечного касания и перетаскивания.
- Соединительный провод 10Pin1.0mm FCC, связь с интерфейсом TTL uart.
- Загрузка файлов с помощью SD-интерфейса может отображаться в статистике.
- Высококачественный TFT-ЖК-дисплей, IPS-панель. Угол обзора составляет 85/85/85/85.
- Основан на T5L0, работает под управлением системы DGUS II.

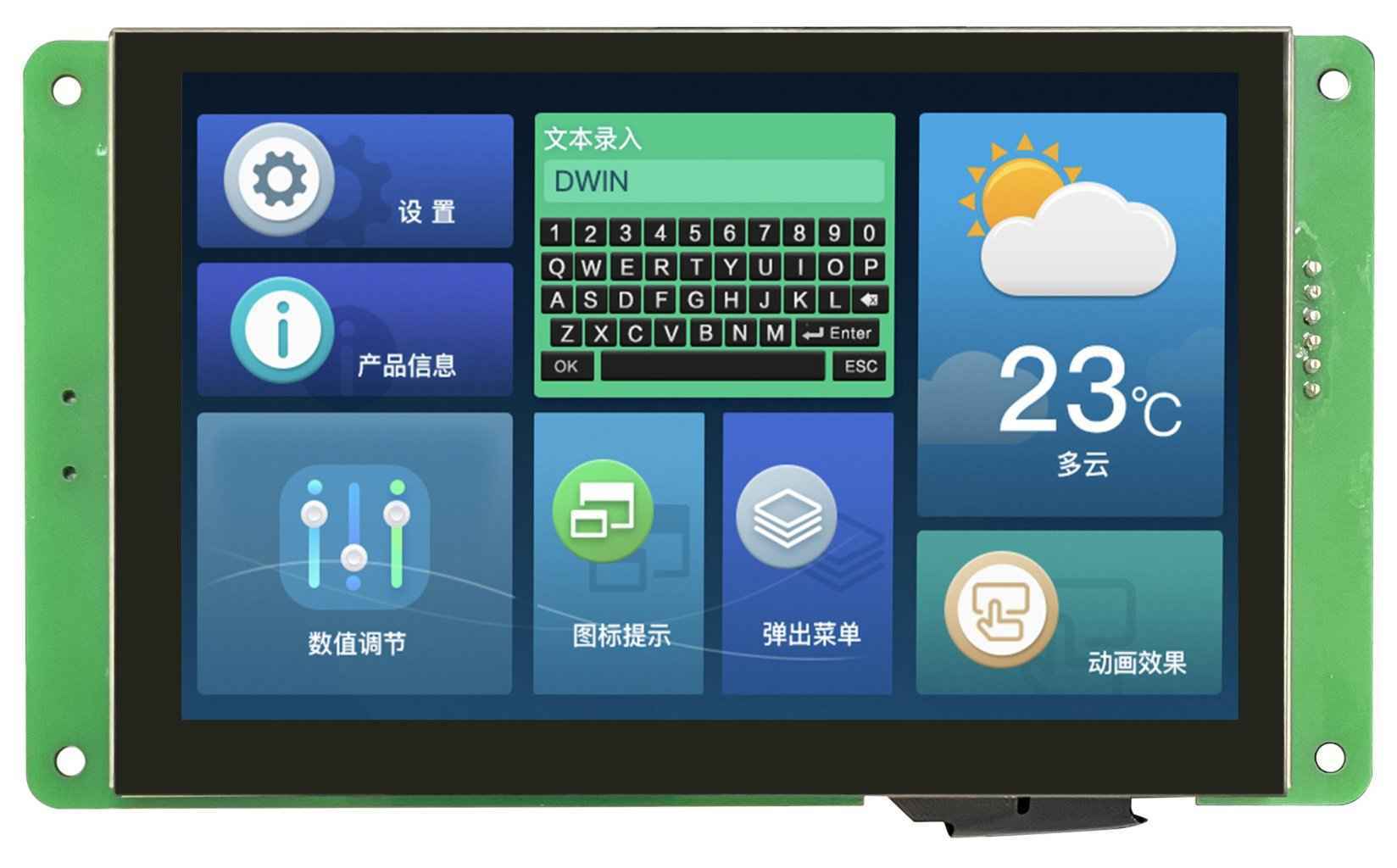

DWIN T5L0 UART HMI 5" IPS-TFT ЖК-дисплей коммерческого класса
DMG80480C050_04W
ASIC T5L0 IPS-TFT-LCD 5.0 дюйма, разрешение 800*480 пикселей, 262К цветов, широкий угол обзора, коммерческий класс. Основан на T5L0, работает под управлением системы DGUS II
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 5.0"
- 3D-данные [3D-данные]
- 9048
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Установочные размеры, мм [Размеры]
- 121.80(+0.3)×76.90(+0.3)
- Периферия [Пользовательский интерфейс и периферия]
- DMG80480C050-04WTC Емкостная сенсорная панель, Зуммер / DMG80480К050-04WN Зуммер
- Цветность [Дисплей]
- 262K (262144) 18-bit 6R6G6B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Яркость [Дисплей]
- _WTC: 280 нит / _WN: 300 нит
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Область отображения (Active Area, A.A.) [Дисплей]
- 108.00×64.80
- Область просмотра (View Area, V.A.) [Дисплей]
- 108.6×65.40
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- CTP (емкостная сенсорная панель)
- Структура [Сенсорные параметры]
- Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 4.5~5.5
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Рабочий ток [Напряжение и ток]
- VCC = +5В, подсветка включена, 300 мА. VCC = +5В, выкл., 100 мА
- Рабочая температура [Рабочая среда]
- -20~70℃
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- LCM интерфейс [Интерфейс]
- FPC40_0.5mm, RGB interface
- CTP интерфейс [Интерфейс]
- Структура COB, интерфейс IIC
- Скорость передачи данных [Интерфейс]
- 3150~3225600 бит/с, тип. 115200 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: Iout =-4mA , 2.7~3.2В. Выход 0: Iвых = 4 мА, 0.0~0.4В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: Iin = 1 мА, 2.4-5.5В. Вход 0: Iin = -1 мА, 0~1.0В
- Входной интерфейс [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82 4 режима (конфигурация ОС)

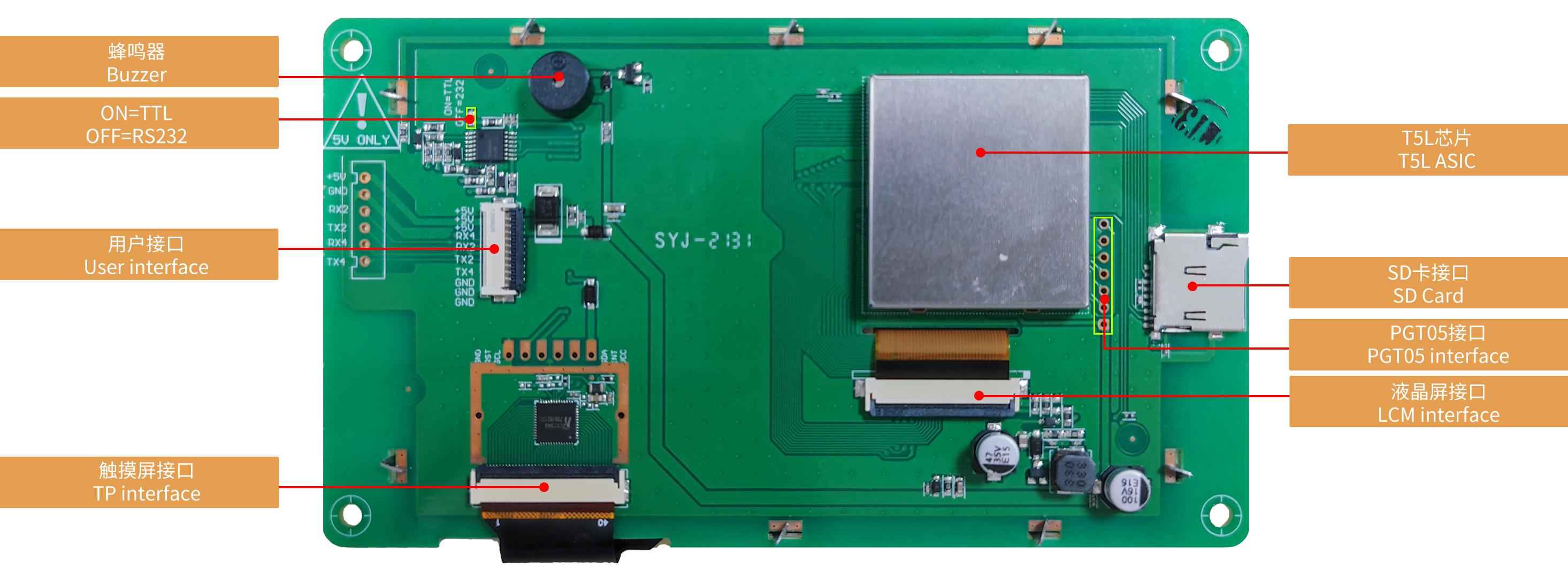

- Пользовательский интерфейс [Интерфейс]
- Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- Интерфейс [Интерфейс]
- UART2: N81 UART4: N81/E81/O81/N82 4 режима (конфигурация операционной системы)
- Разъем [Интерфейс]
- 10Pin_1.0mm
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <5W
- Видео [Видео]
- https://www.dwin-global.com/uploads/DMG80480C050_04WTC.mp4
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L0
- T5L0 ASIC [Информация об ASIC]
- Разработано компанией DWIN. Массовое производство в 2020,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- ESD test [Рабочая среда]
- Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
- EFT test [Рабочая среда]
- Power supply ±1KV; 100KHz Normal operation
- Datasheet [Datasheet]
- ЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2021-10-28
- Гарантия
- 1 год
- Страна бренда
- Китай
