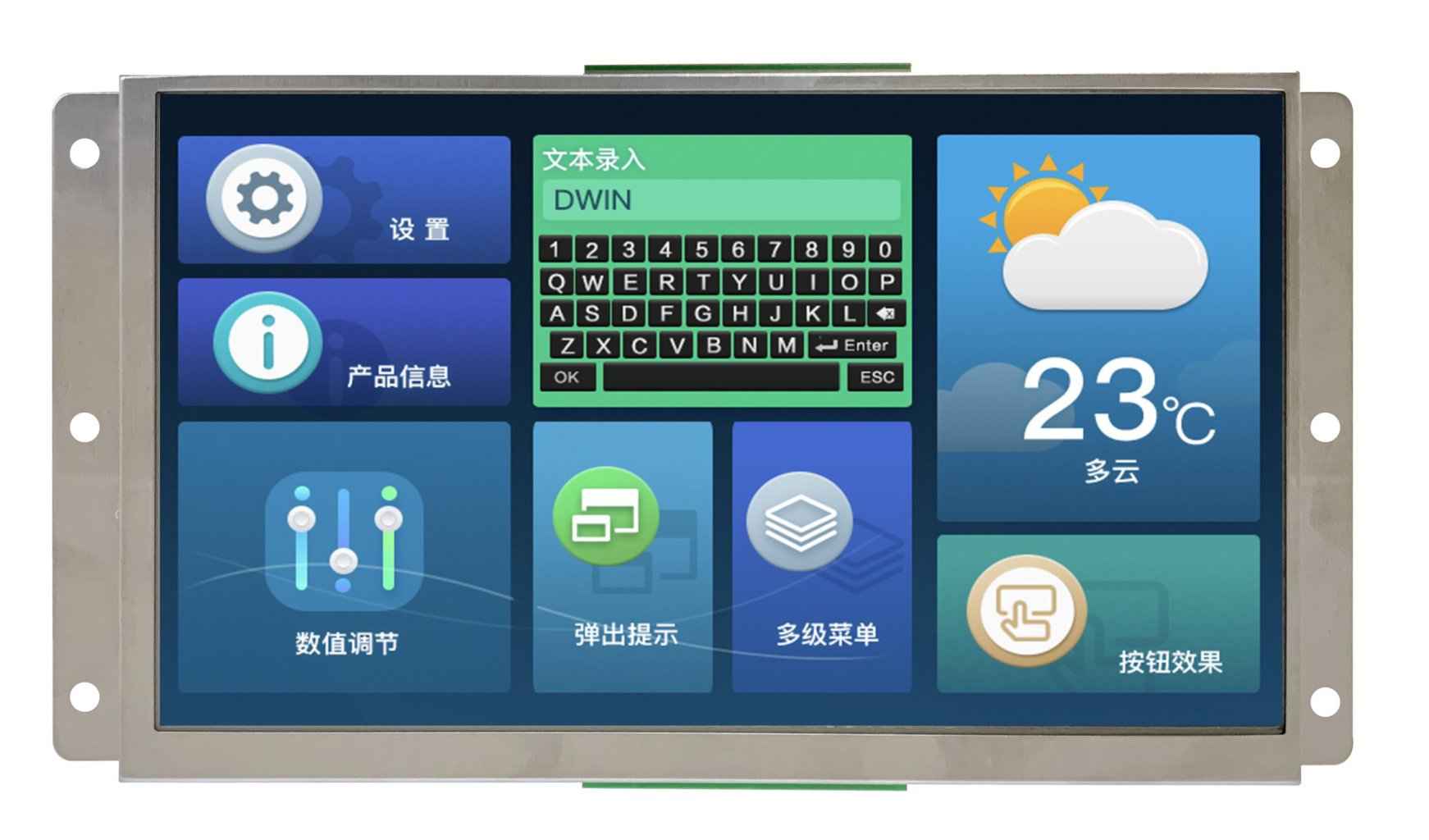

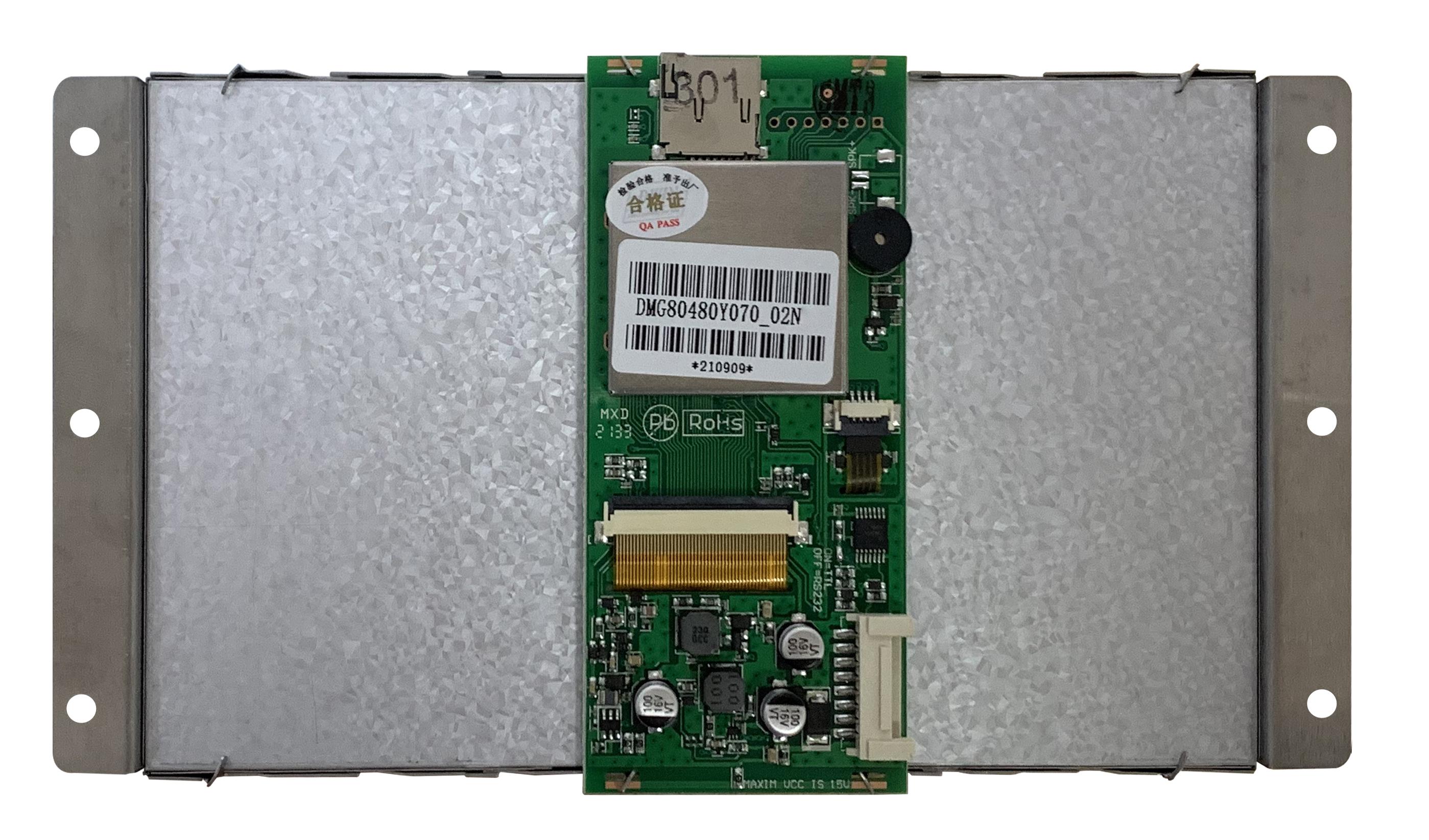

DMG80480Y070_02N DWIN T5L0 UART HMI 7" TV-TN ЖК-модуль класса красоты
DMG80480Y070_02N DWIN T5L0 UART HMI 7" TV-TN ЖК-модуль класса красоты
DMG80480Y070_02N DWIN T5L0 UART HMI 7" TV-TN ЖК-модуль класса красоты
DMG80480Y070_02N DWIN T5L0 UART HMI 7" TV-TN ЖК-модуль класса красоты
DMG80480Y070_02N DWIN T5L0 UART HMI 7" TV-TN ЖК-модуль класса красоты
DMG80480Y070_02N DWIN T5L0 UART HMI 7" TV-TN ЖК-модуль класса красоты
( 0 отзывов)
Артикул:
2 301.86 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTR
  • WN
  • -
Яркость [Дисплей]
  • 180 nit
  • 200 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG80480Y070_02N

На базе DWIN T5L0 ASIC 7.0 дюйма, 800XRGB x480, 262К цветов, TN экран RTP / без сенсорной панели, экономичный экран. Стандартный набор инструкций (TA) / система DGUS

  • Резистивная сенсорная панель/ без сенсорной панели.
  • Режим интерфейса определяется перемычкой, доступен TTL/RS232.
  • 8-контактный разъем 2.0мм (+5 В, TX, RX, GND в комплекте).
  • Яркость 180/200 нит с регулировкой интервала 1%.
  • Регулировка черного экрана, отсутствие явления чтения синего экрана.
  • Лучший выбор для косметических устройств / оборудования с экономией затрат.
  • Бесплатное и простое в использовании программное обеспечение DWIN GUI, не требующее кода для разработки и взаимодействия с графическим интерфейсом.

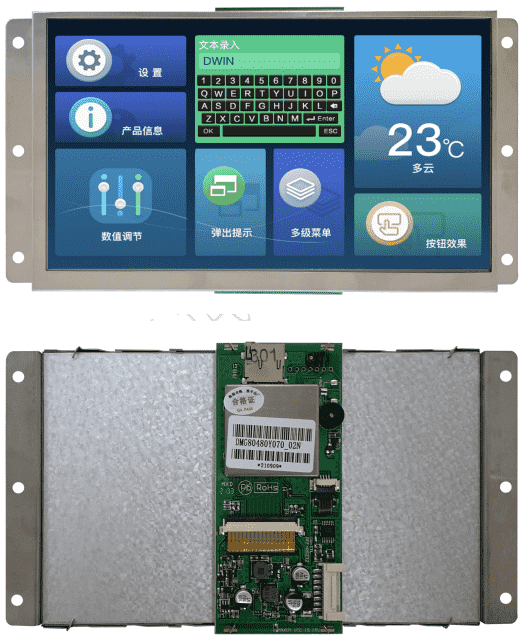

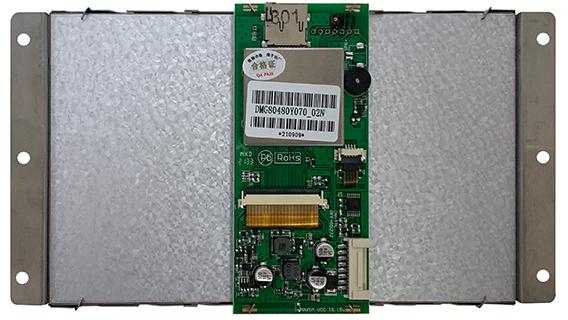

DWIN T5L0 UART HMI 7" TV-TN-TFT ЖК-модуль класса красоты
DMG80480Y070_02N

На базе DWIN T5L0 ASIC 7.0 дюйма, 800XRGB x480, 262К цветов, TN экран RTP / без сенсорной панели, экономичный экран. Стандартный набор инструкций (TA) / система DGUS. Регулировка черного экрана, отсутствие явления чтения синего экрана


Аксессуары



ASIC Information

T5L0 ASIC Developed by DWIN. Mass production in 2020,1MBytes Nor Flash on the chip, 512KBytes used to store the user database.
Rewrite cycle: over 100,000 times

Display

Color 262K(262144)colors
Panel Type TV-TN, TFT LCD
Viewing Angle normal viewing angle, 70/70/40/30(L/R/U/D)
Display Area(A.A) 154.1mm (W) ×85.9mm (H)
Resolution 800x480
Backlight LED
Brightness DMG80480Y070_02NN: 200nit
DMG80480Y070_02NR: 180nit

Touch Parameters

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch
<р3>Voltage & Current
Power Voltage 7~15V
Operation Current VCC = +12V, Backlight on,190mA
VCC = +12V, Backlight off,60mA

Reliability Test

Working Temperature -10~60℃
Storage Temperature -20~70℃
Working Humidity 10%~90%RH
Protective Paint None
Aging Test None

Interface

Baudrate 3150~3225600bps
Output Voltage Output 1, Iout = -4mA; 2.7V-3.2 V
Output 0, Iout =4mA; 0.1V-0.4 V
Input Voltage
(RXD)
Input 1, 2.4~5.5V
  Input 0, 0~1V
User Interface Mode is determined by Jumper:ON=N81, 5V TTL/COMS;OFF=N81,RS232.
Socket 8Pin_2.0mm Socket
USB None
SD Slot YES (Micro SDHC(TF) card /FAT32 Format)

Memory

FLASH 16Mbytes,
4-12 Mbytes Space of Font, A single font of 256Kbytes,store font, icon libraries,and other binary files
12-4 Mbytes Picture Storage, JPEG format(Picture quantity relate to JPEG size,size of a single JPEG image file should not exceed 248 Kbytes)
RAM 128Kbytes,Data is not saved when power
down
Nor Flash 512Kbytes,Data is saved when power down

Peripheral

DMG80480Y070_02NN Buzzer
DMG80480Y070_02NR Resistive touchscreen, Buzzer

Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Класс красоты
Диагональ [Дисплей]
7.0"
3D-данные [3D-данные]
9033
Разрешение [Дисплей]
800×480
Срок жизни [Дисплей]
≥ 10 000ч
Установочные размеры, мм [Размеры]
165.9×101.2
Периферия [Пользовательский интерфейс и периферия]
DMG80480И070_02NR Резистивный сенсорный экран, Зуммер / DMG80480И070_02NN Зуммер
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Тип ЖК-дисплея [Дисплей]
TV-TN, TFT LCD
Яркость [Дисплей]
NR: 180 нит / NN: 200 нит
Угол обзора(V.A.) [Дисплей]
Нормальный угол обзора, 70/70/40/30(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
154.1×85.9
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]
Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]
Точка опоры коснитесь и перетащите
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
7~15
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC = +12В, подсветка включена, 190 мА. VCC = +12В, выкл., 60 мА
Рабочая температура [Рабочая среда]
-10~60℃
Температура хранения [Рабочая среда]
-20~70℃
Рабочая влажность [Рабочая среда]
10%~90% относительной влажности
RTP интерфейс [Интерфейс]
4Pin_1.0mm
Скорость передачи данных [Интерфейс]
3150~3225600 бит/с
Выходное напряжение [Интерфейс]
Выход 1: Iout = -4 мА; 2.7В-3.2В. Выход 0: Iвых = 4 мА; 0.1–0.4В
Входное напряжение (RXD) [Интерфейс]
Вход 1: 2.4~5.5В. Вход 0: 0~1В
Входной интерфейс [Интерфейс]
Режим определяется перемычкой: ВКЛ. = N81, 5 В TTL/ COMS; ВЫКЛ. = N81, RS232.
Пользовательский интерфейс [Интерфейс]
Режим определяется перемычкой: ВКЛ. = N81, 5 В TTL/COMS; ВЫКЛ. = N81, RS232.
RAM Memory [Память]
128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память [Память]
16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory [Память]
Данные пользовательской базы данных объемом 512 Кбайт сохраняются при выключении питания
SD card slot [Интерфейс]
ДА (карта Micro SDHC (TF) /формат FAT32)
Разъем [Интерфейс]
Гнездо 8Pin_2.0mm
Видео [Видео]
https://www.dwin-global.com/uploads/DMG80480Y070_02NR.mp4
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L0
T5L0 ASIC [Информация об ASIC]
Разработан компанией DWIN. Серийное производство в 2020 г., 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
UI Version [Пользовательский интерфейс и периферия]
Стандартный набор инструкций (TA)/система DGUSⅡ
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2021-11-08
Гарантия
1 год
Страна бренда
Китай
