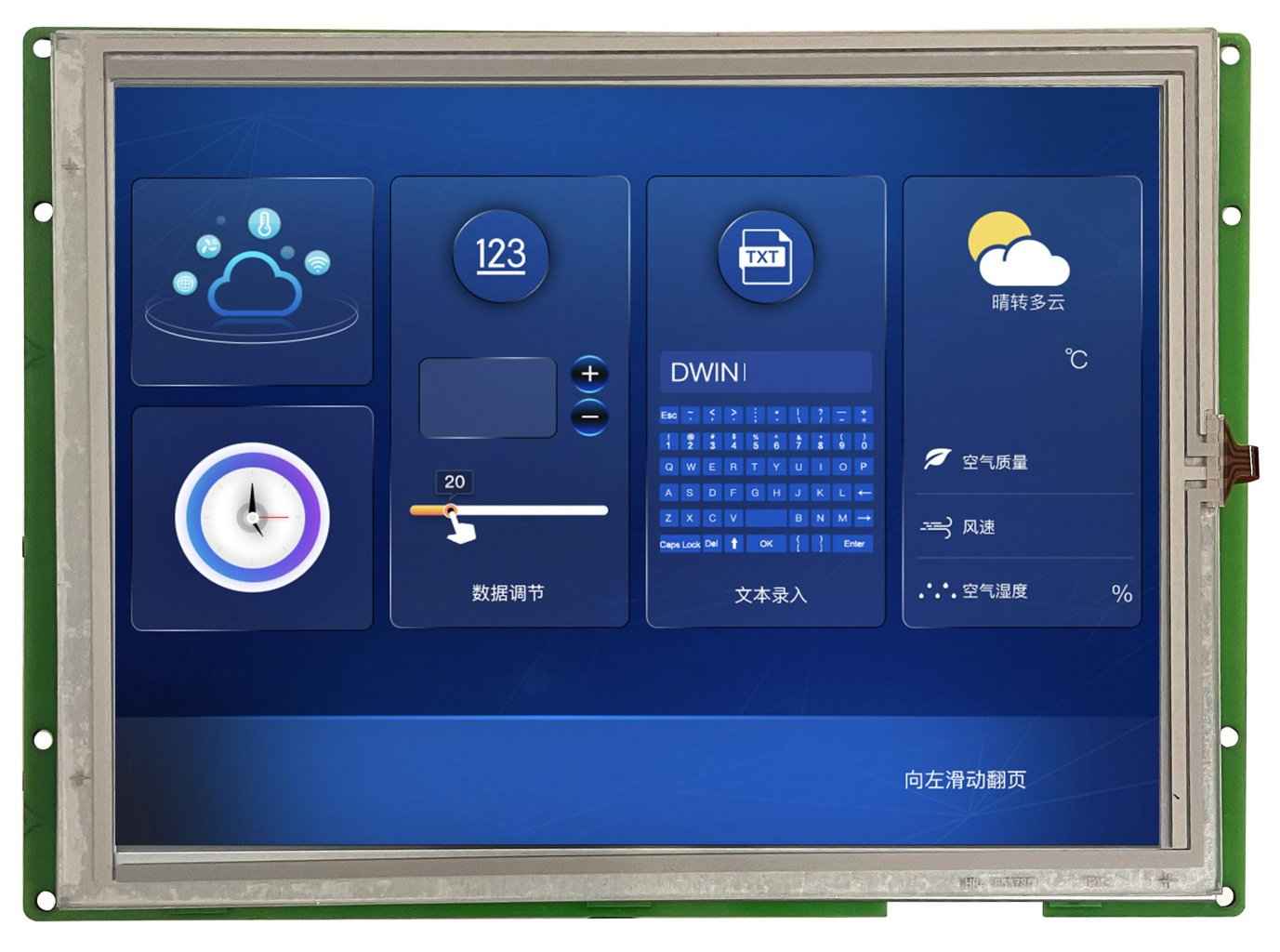

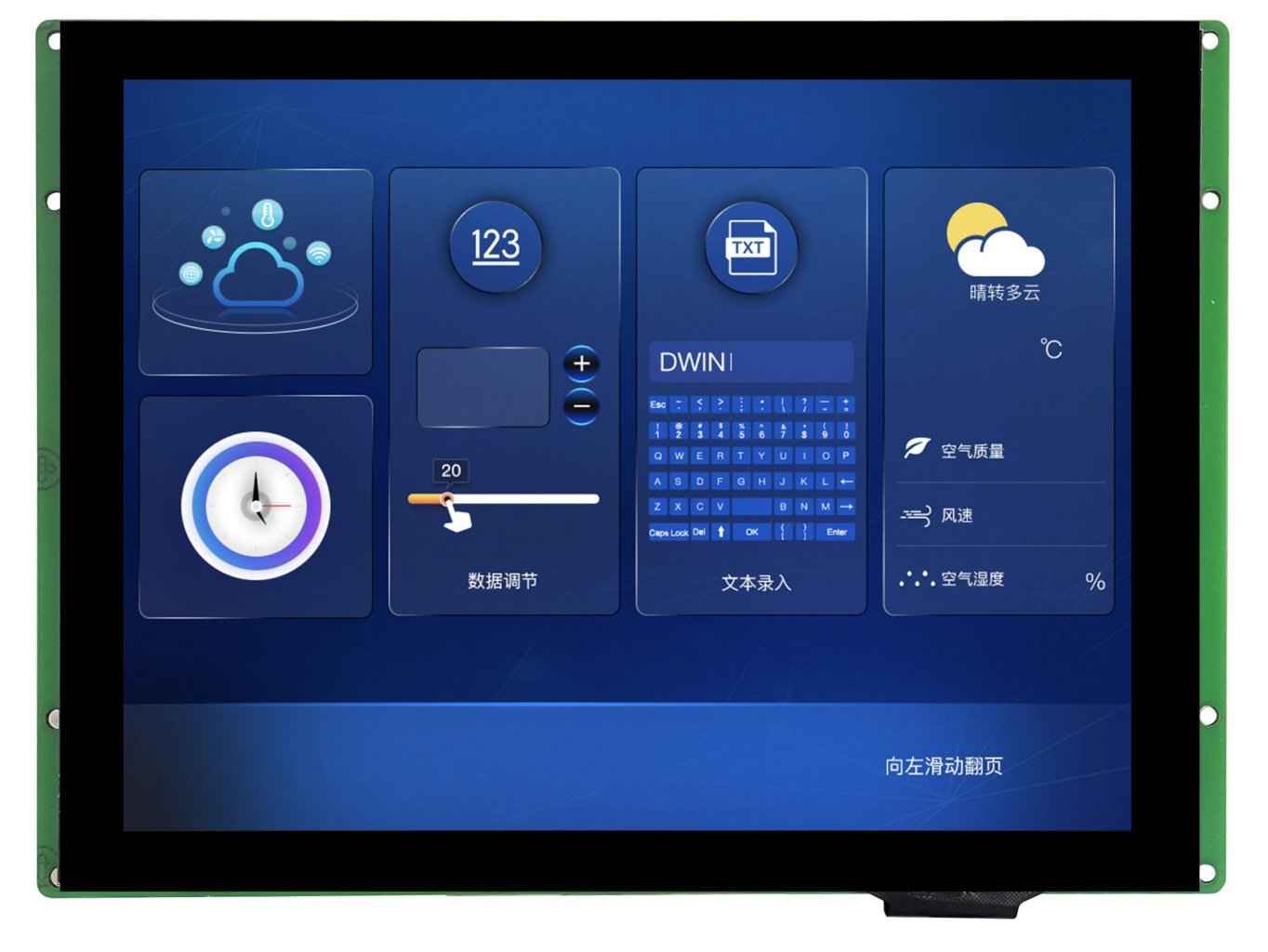

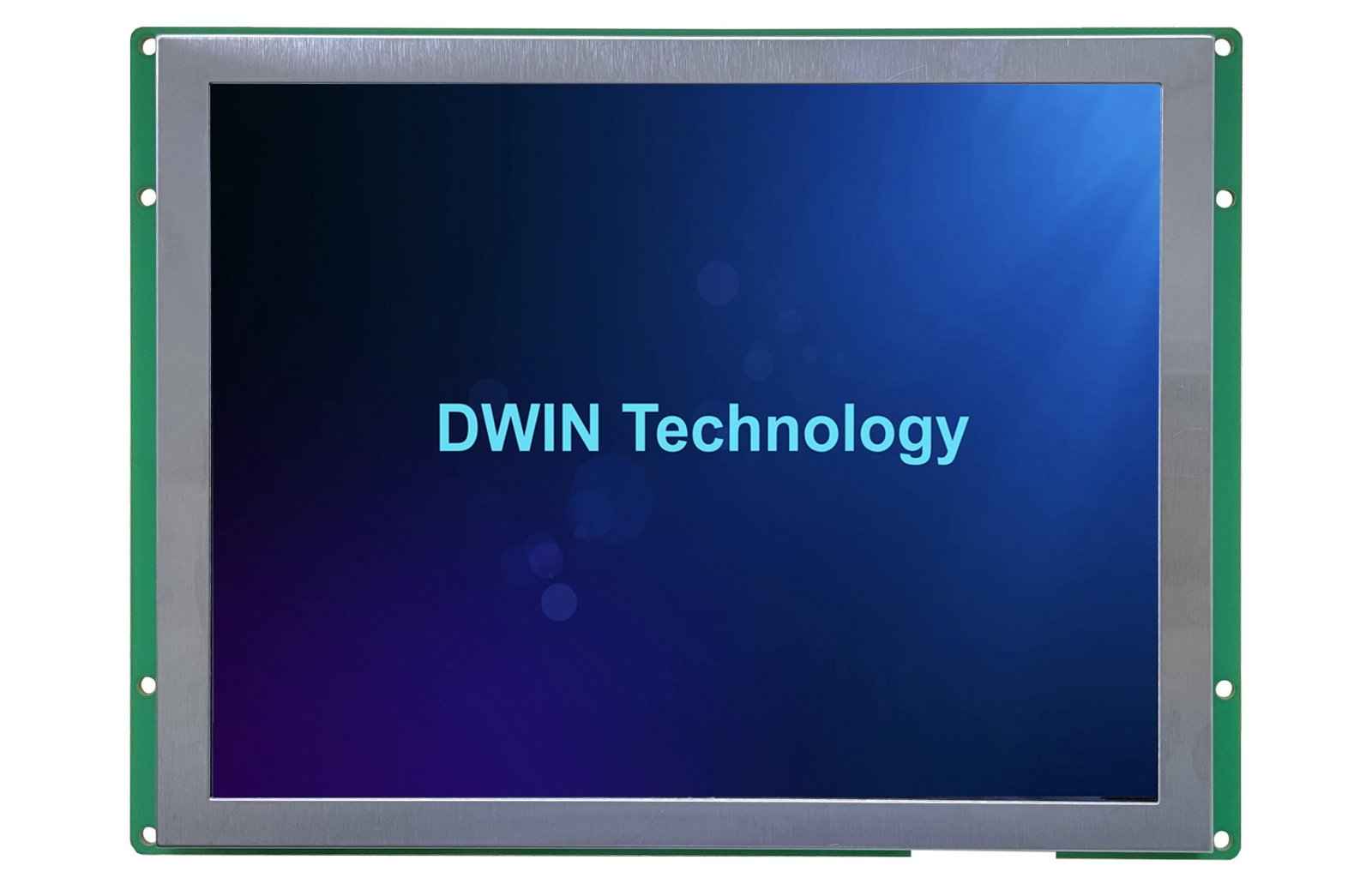

DMG10768T080_01W T5L2 UART HMI 8" IPS-TFT ЖК-дисплей промышленного класса

DMG10768T080_01W T5L2 UART HMI 8" IPS-TFT ЖК-дисплей промышленного класса

Описание товара:

DMG10768T080-01W

ASIC T5L2 IPS-TFT-LCD 8.0 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса

Сенсорный экран: Отсутствует / Резистивный / Емкостный.
Разъем 8Pin_2.0mm для питания и последовательной связи.
Угол обзора IPS: 85/85/85/85 (L/R/U/D).
Срок службы Подсветки >30000 часов.
32 Мбайт БЕЗ флэш-памяти для шрифтов, изображений и аудиофайлов.
Основан на T5L2, работает под управлением системы DGUS II.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.

Описание товара

DWIN T5L2 UART HMI 8" IPS-TFT ЖК-дисплей промышленного класса
DMG10768T080-01W

ASIC T5L2 IPS-TFT-LCD 8.0 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

DMG10768T080_01WTC

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	8.0"
Разрешение	1024×768
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 250nit / WTR： 220nit / WTN：280nit
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	162.0×121.5
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	184.1(+0.3)×142(+0.3)
Размеры (ШxВxГ), мм	199.39×148.84×16.7
Пользовательский интерфейс и периферия
Периферия	DMG10768T080_01WTR Емкостный сенсорный экран, зуммер, RTC / DMG10768T080_01WTC Резистивный сенсорный экран, Зуммер, RTC / DMG10768Т080_01ВWN Зуммер, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12 В, подсветка включена, 215 мА. VCC = +12В, подсветка выключена, 120 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation

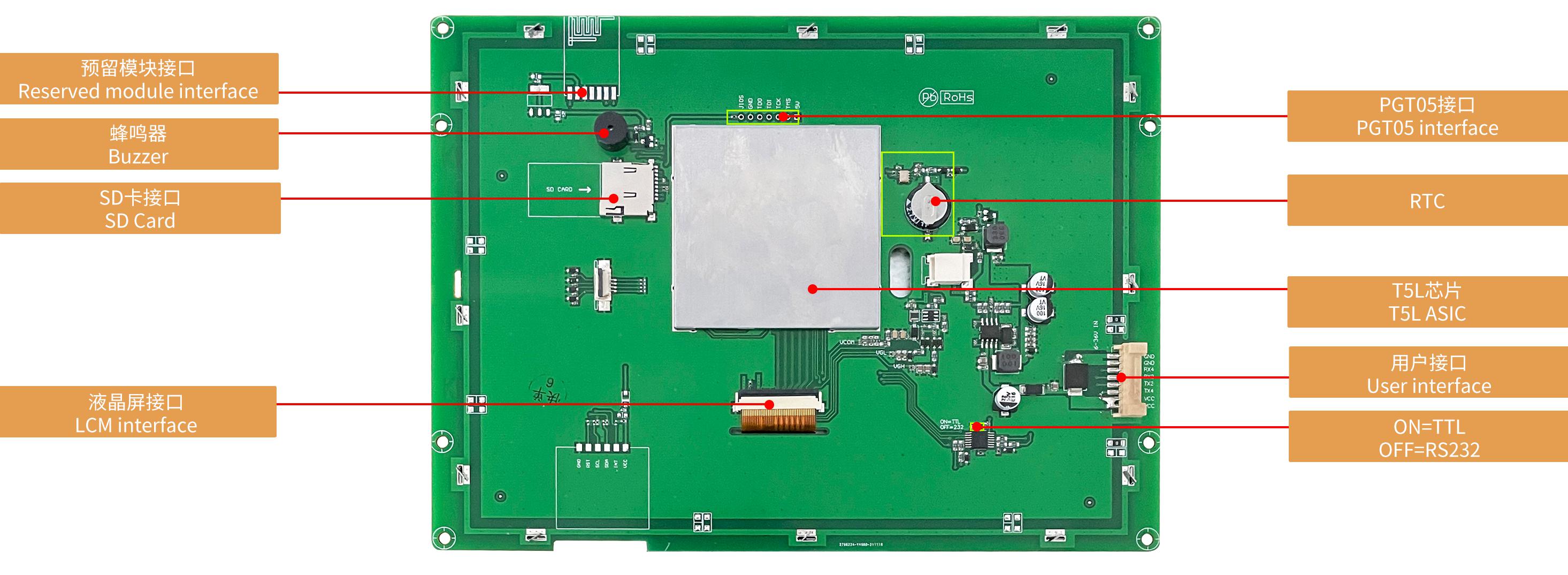

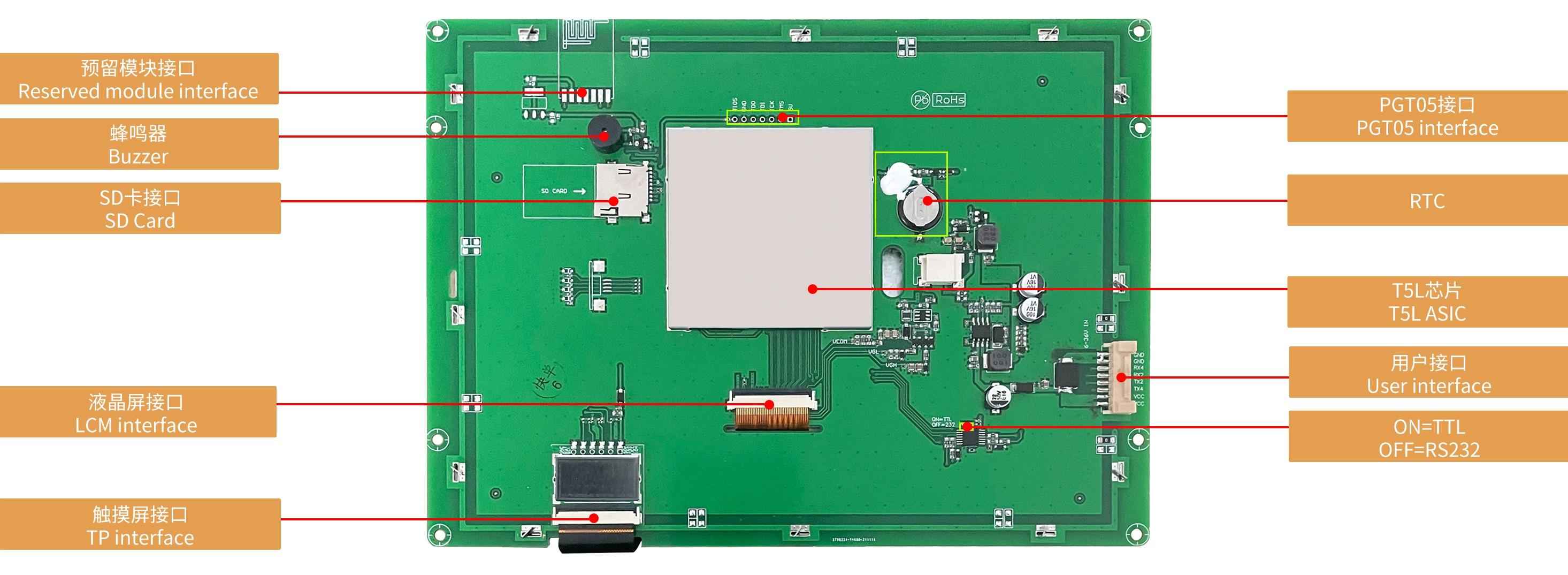

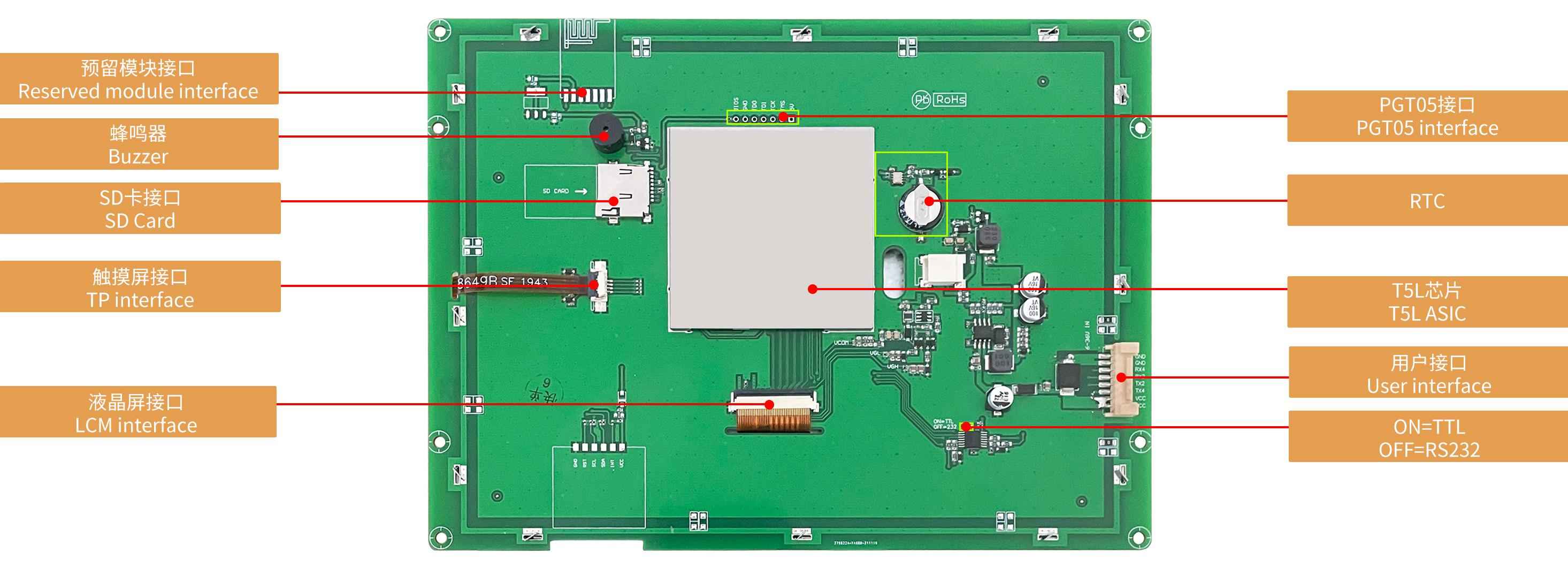

Интерфейс
LCM интерфейс	FPC40_0.5mm, интерфейс LVDS
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232,N81 UART4: ВКЛ=TTL/CMOS;ВЫКЛ = RS232, дополнительный четырехрежимный режим N81/E81/O81/N82 (используется после настройки ОС)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: ВКЛ.= TTL /CMOS; ВЫКЛ. = RS232, N81UART4: ВКЛ. = TTL / CMOS; ВЫКЛ.= RS232, дополнительный четырехрежимный режим N81 / E81 / O81 / N82 (может использоваться после настройки ОС)
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние.
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-01-24
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10768T080_01WTC
