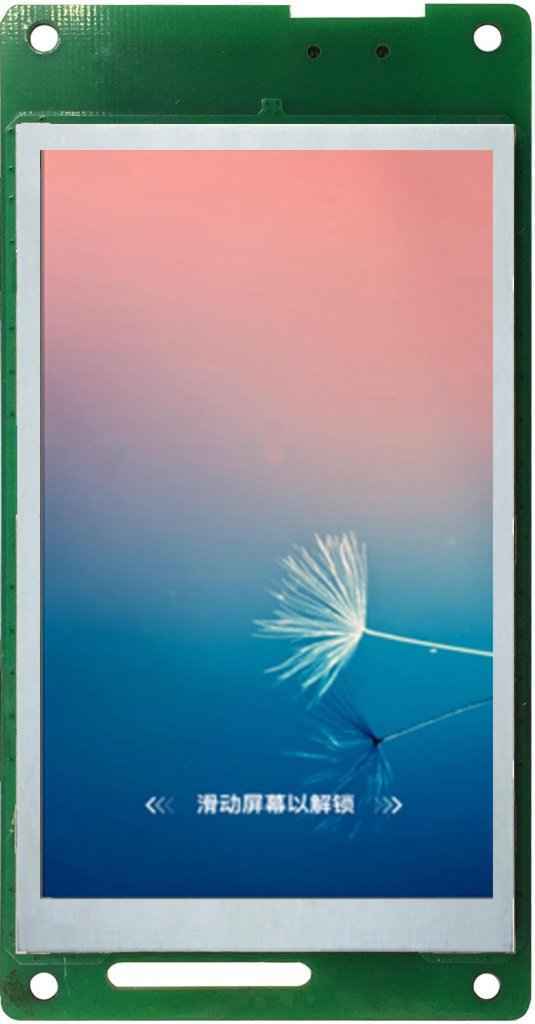

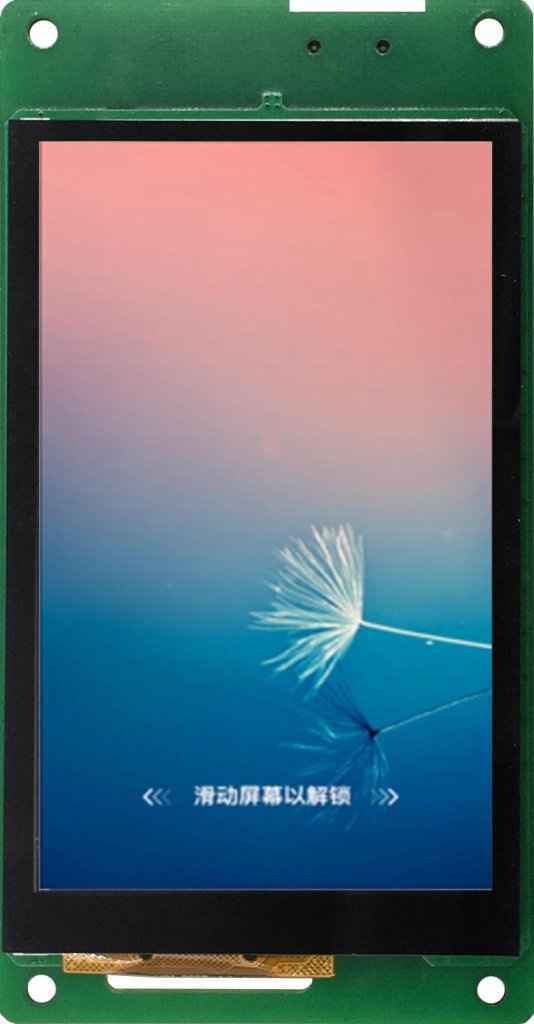

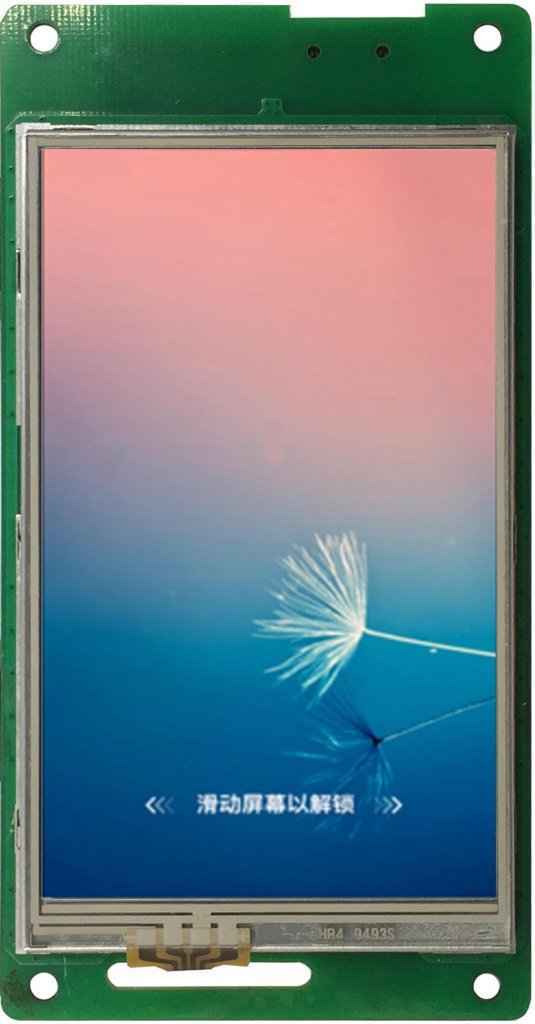

DMG80480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса

DMG80480T040_01W DWIN T5L0 UART HMI 4" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG80480T040_01W

ASIC T5L0 IPS-TFT-LCD 4.0 дюйма, разрешение 800*480 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса

Сенсорный экран: Отсутствует / Резистивный / Емкостный.
Используйте SD-карту или сетевой последовательный порт для загрузки готового проекта.
Графический интерфейс может быть разработан с помощью графических интерфейсов DGUS V7.6, не требуя навыков программирования.
Двойная система разработки: DGUS II/TA (набор инструкций).
Широкий угол обзора IPS: 85/85/85/85 (L/R/ U/D).
Различная яркость для WN / WTC /WTR: 450 нит /400 нит/350 нит.
Основан на T5L0, работает под управлением системы DGUS II.
С двухъядерным графическим интерфейсом и ОС, графический интерфейс с функциональными элементами управления. Ядро DWIN OS открыто для вторичной разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L0 UART HMI 4" IPS-TFT ЖК-дисплей промышленного класса
DMG80480T040_01W

ASIC T5L0 IPS-TFT-LCD 4.0 дюйма, разрешение 800*480 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L0, работает под управлением системы DGUS II

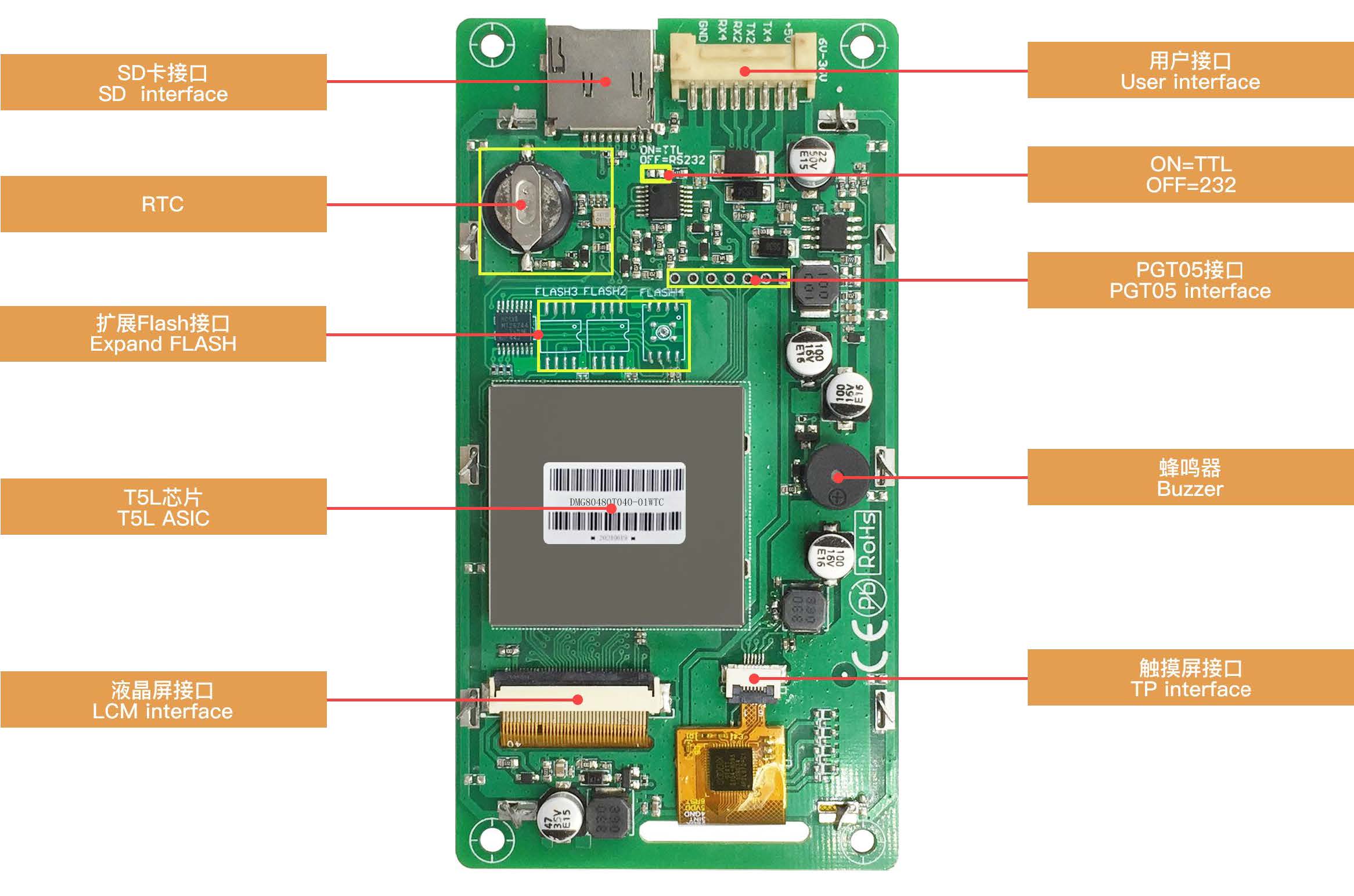

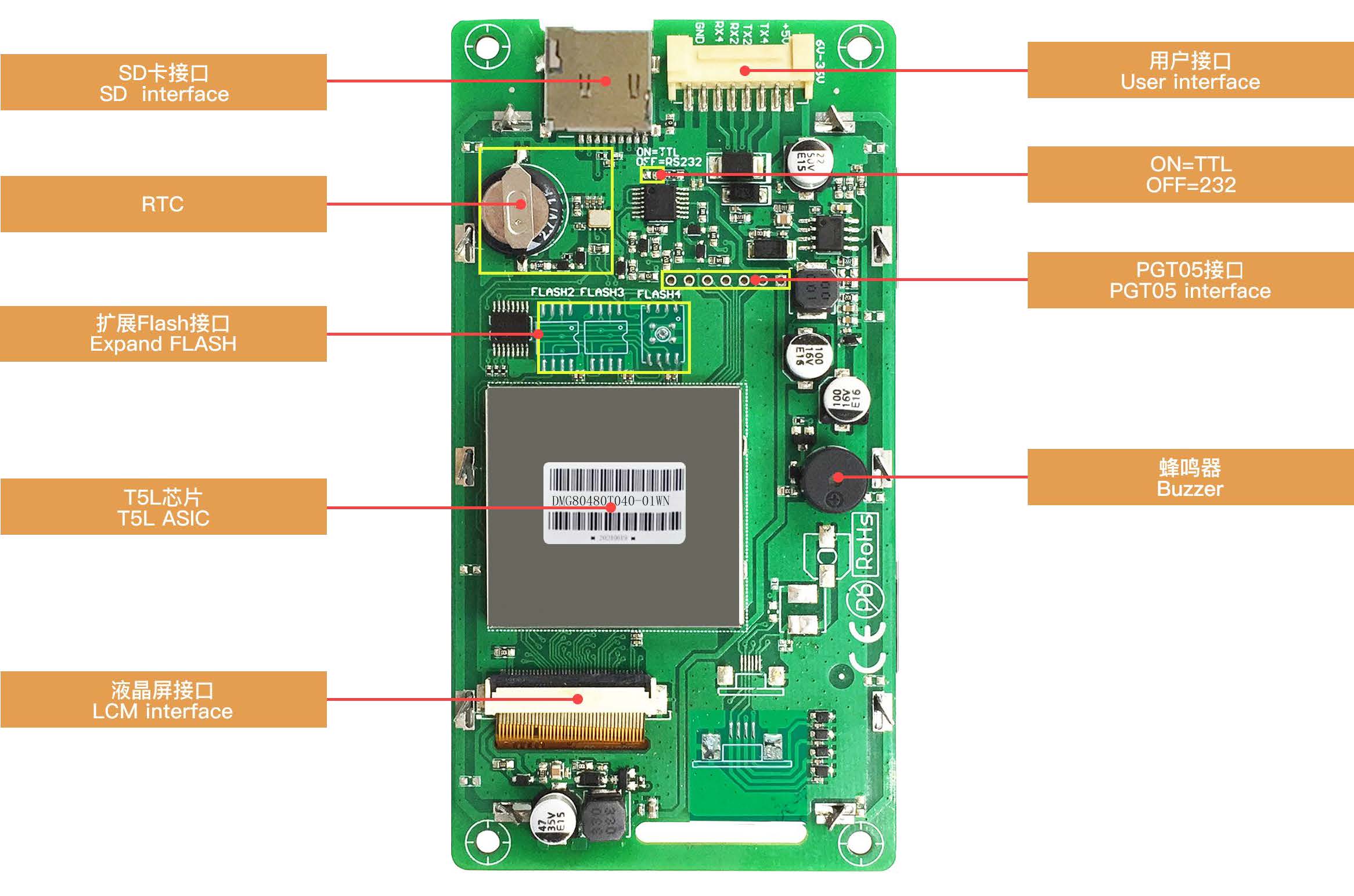

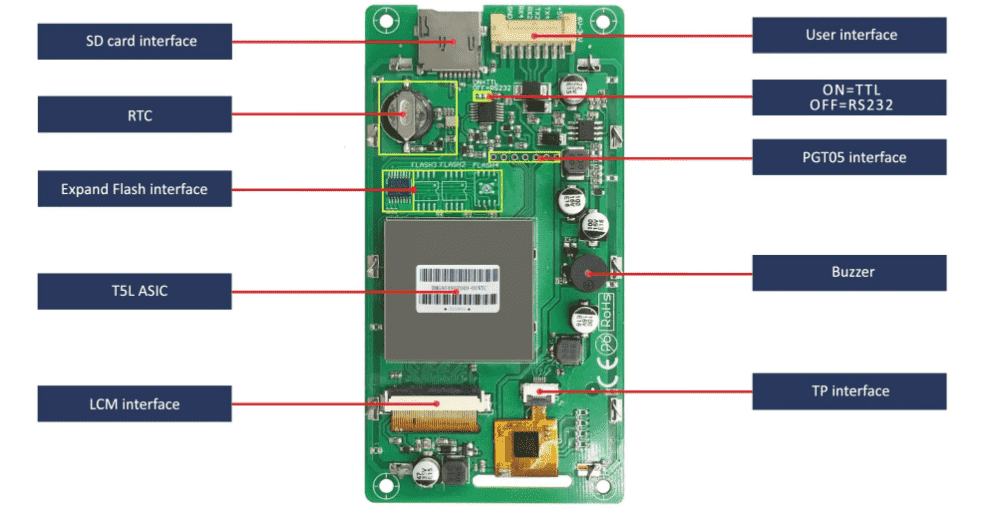

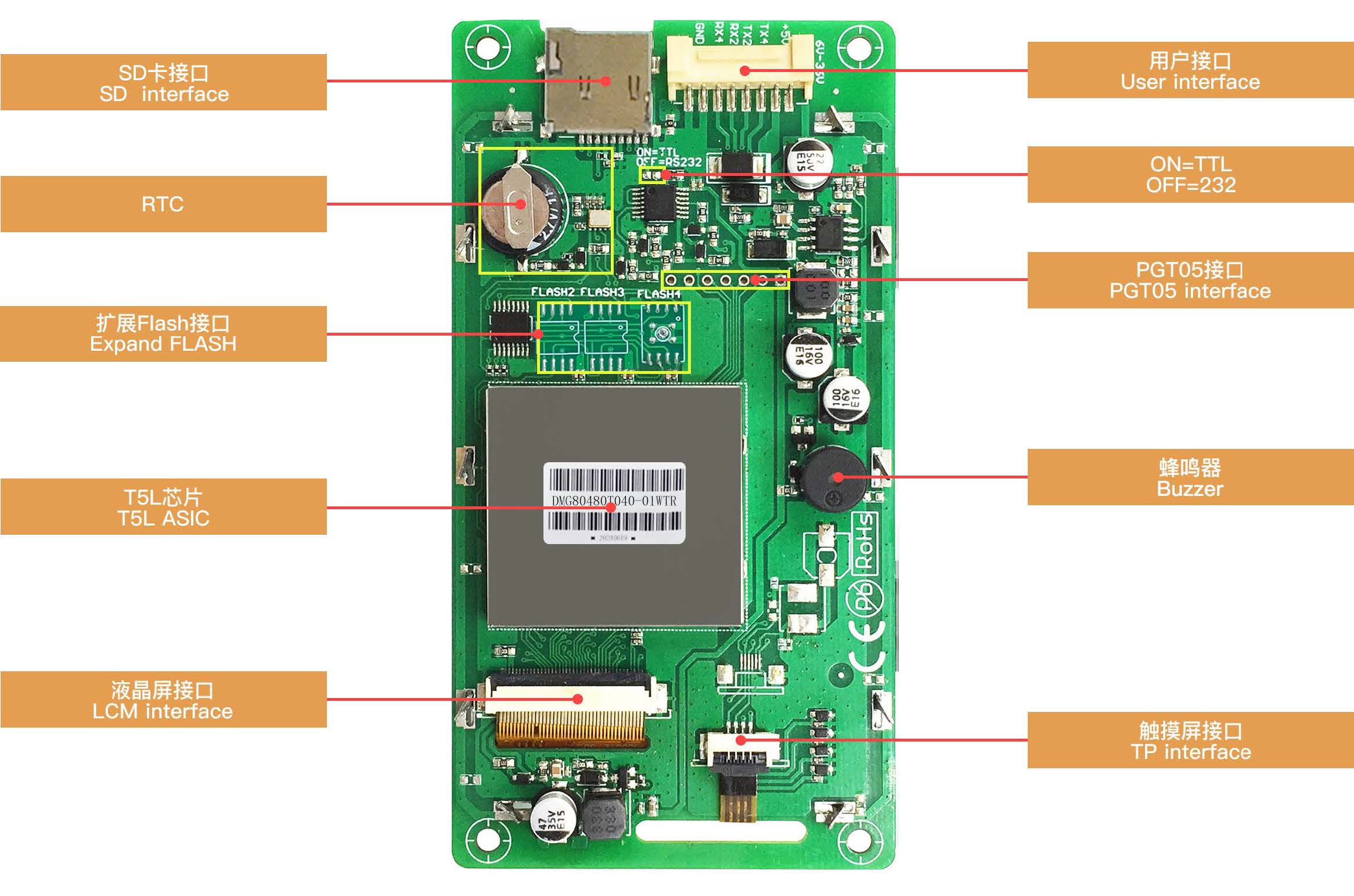

Схема интерфейса

Function working principle
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.0"
Разрешение	800×480
Срок жизни	≥ 30 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 400nit / WTR: 350nit / WN: 450nit
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	86.0*51.4
Подсветка	LED
Яркость	400 nit
Размеры
Установочные размеры, мм	95.5(+0.3)×56.8(+0.3)
Размеры (ШxВxГ), мм	119.5×61.8×13.1
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (Resistive touch panel)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=12В, максимальная подсветка, 118 мА. VCC=12В, подсветка выключена, 47 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	FPC6_0.5mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor)	Суперконденсатор для питания. Точность: 1с/24ч.Он может нормально работать для 30 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Возможность расширения до 64 Мбайт NOR флэш-памяти или 48 Мбайт NAND флэш-памяти + 512 Мбайт NAND Flash (модуль ФЛЭШ-памяти не сварен перед поставкой)
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и обеспечения правильной работы продукта.
Память
Flash расширение	С возможностью расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash (расположен внутри экрана)
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	Разработано компанией DWIN. Массовое производство в 2020,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-09-25
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480T040_01WTC
