DWIN
Артикул: DMG10600Y101_01NC

Описание товара:

DMG10600Y101-01N

На базе T5L2 ASIC 10.1 дюйма, 1024xRGBx600, 16.7М цветов, TN-экран, яркость NC/NR/NN: 280/250/300 нит, TV угол обзора 70°/70°/40°/30°, стандартный набор инструкций (TA) / система DGUS

  • Нет сенсорного экрана / Резистивный / Емкостный сенсорный экран.
  • TN-TV Угол обзора: 70/70/40/30(L/R/U/D).
  • Яркость: 280 нит.
  • Рабочий ток :VCC = +5 В, подсветка включена/выкл.
  • Интерфейс: Режим определяется перемычкой: по умолчанию установлен режим TTL/CMOS ON = 8N1, 3.3В & 5 В TTL/CMOS; ВЫКЛ. = 8N1, RS232.
  • 512 Кб база данных пользователей NOR flash, данные сохраняются при отключении питания.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Класс красоты
3D-данные
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 10 000ч
Установочные размеры, мм
236×144
Периферия
DMG10600Y101_01NC Емкостный сенсорный экран, интерфейс динамика, зуммер / DMG10600Y101_01NR Резистивный сенсорный экран, Интерфейс динамика, зуммер / DMG10600Y101_01NN Интерфейс динамика, зуммер
Цветность
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

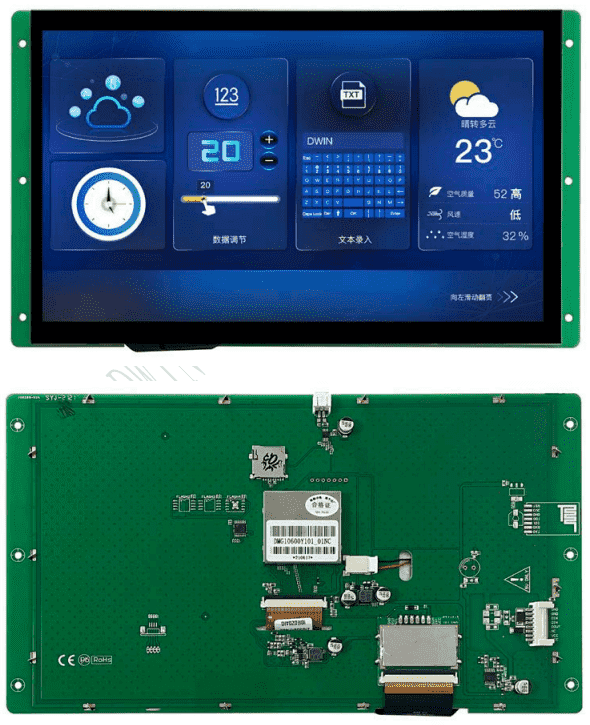

DWIN T5L2 UART HMI 10.1" TV-TN-TFT ЖК-дисплей класса красоты
DMG10600Y101-01N

На базе T5L2 ASIC 10.1 дюйма, 1024xRGBx600, 16.7М цветов, TN-экран, яркость NC/NR/NN: 280/250/300 нит, TV угол обзора 70°/70°/40°/30°, стандартный набор инструкций (TA) / система DGUS

DMG10600T101_09WTC
PSA

app
b


Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Класс красоты
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TV-TN, TFT LCD Другие товары
Яркость _NC: 280 нит / _NR: 250 нит / _NN: 300 нит
Угол обзора(V.A.) Нормальный TV-угол обзора 70°/70°/40°/30° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 222.7×125.3
Подсветка LED
Яркость 280 nit
Размеры
Установочные размеры, мм 236×144
Размеры (ШxВxГ), мм 257.8×148.1×15.2
Пользовательский интерфейс и периферия

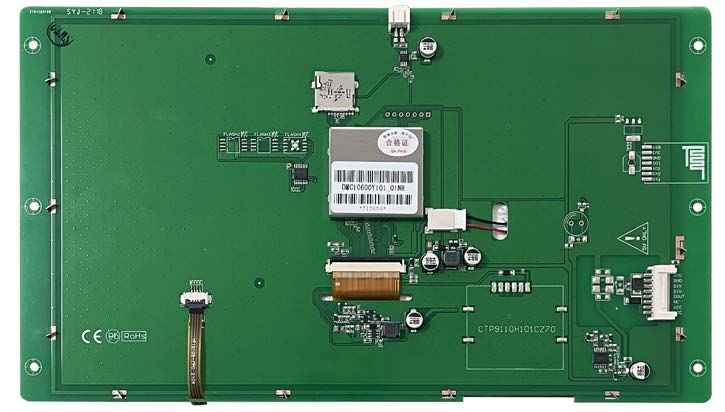

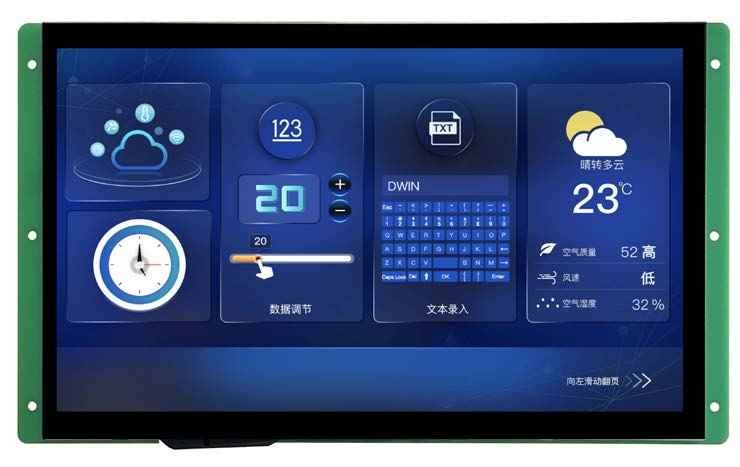

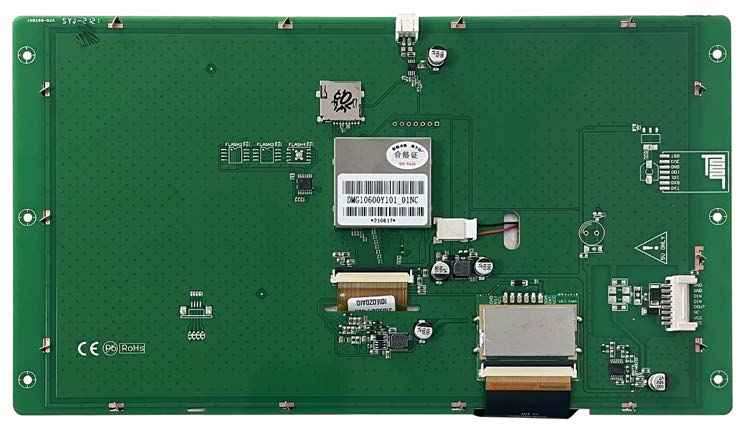

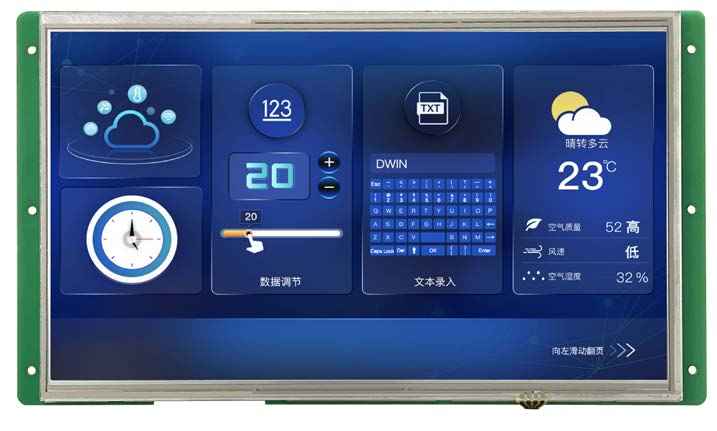

Периферия DMG10600Y101_01NC Емкостный сенсорный экран, интерфейс динамика, зуммер / DMG10600Y101_01NR Резистивный сенсорный экран, Интерфейс динамика, зуммер / DMG10600Y101_01NN Интерфейс динамика, зуммер
UI Version TA / DGUSⅡ ( DGUSⅡ pre-installed )
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5В, подсветка включена, 630 мА. VCC = +5В, выкл., 210 мА
Рабочая среда
Рабочая температура -10~60℃
Температура хранения -20~70℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
RTP интерфейс 4Pin_1.0mm
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout =-4 мА; 2.7~3.2В. Выход 0: Iвых = 4 мА; 0.1~0.4В
Входное напряжение (RXD) Вход 1: 2.4~5.5В. Вход 0: 0~1.0В
Входной интерфейс Режим определяется перемычкой: По умолчанию режим TTL /CMOS ВКЛЮЧЕН = 8N1, 3,3 В и 5 В TTL /CMOS; ВЫКЛЮЧЕН = 8N1, RS232
SD card slot Да (SDHC/FAT32 Формат)
Разъем Гнездо 8Pin_2.0mm
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2021-08-24
Datasheet
Вес и габариты
Вес (грамм) 548
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10600Y101_01NC
В наличии в России Да

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

66_3D-DMG10600Y101-01N.rar 3D-данные , 114.98 КБ
DMG10600Y101_01NC.pdf Datasheet , 376.48 КБ
DMG10600Y101_01NN_01NR.pdf Datasheet , 375.61 КБ

Видео

DMG10600Y101_01N T5L2 UART HMI 10.1" TV-TN ЖК-дисплей класса красоты
