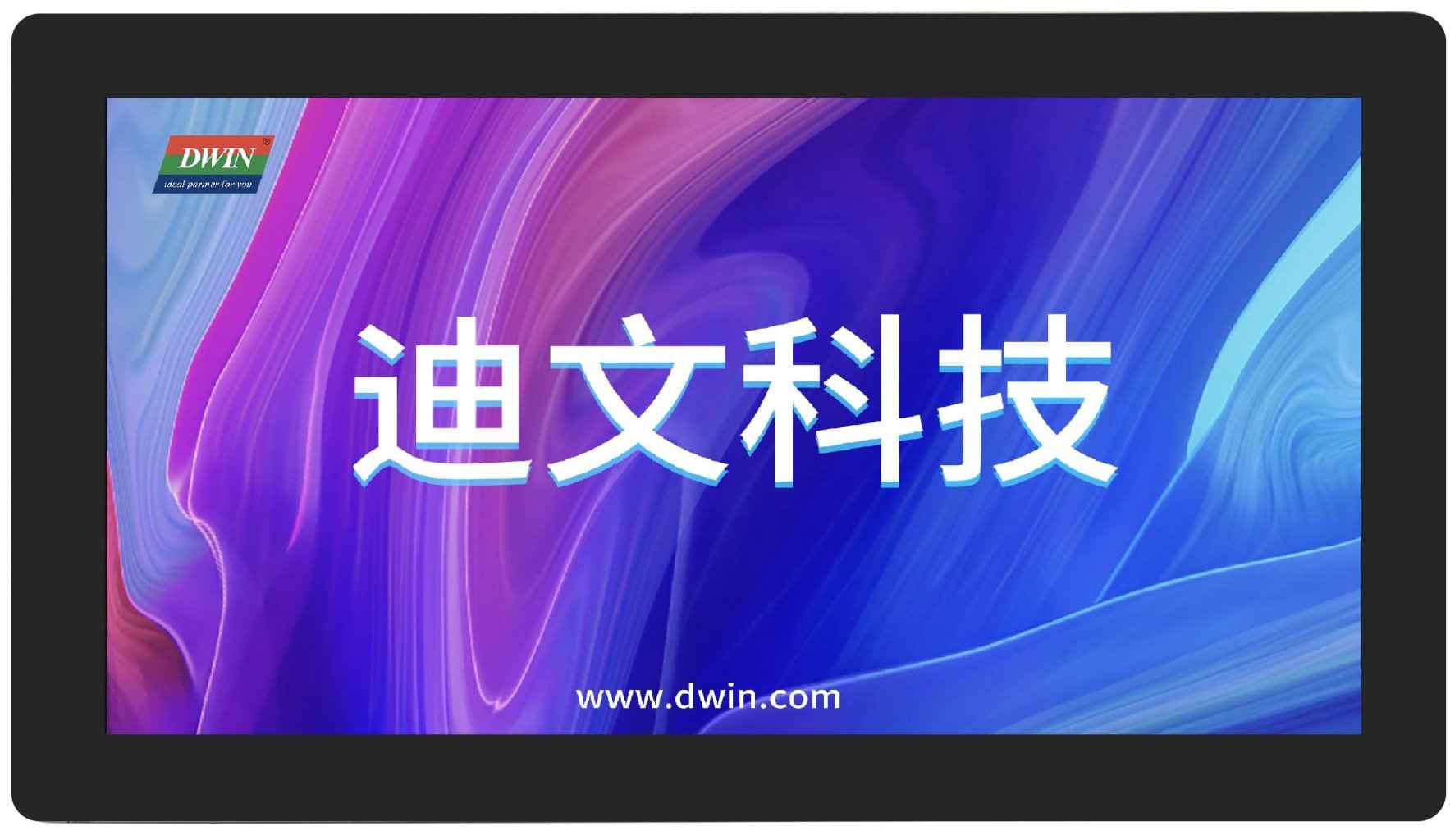

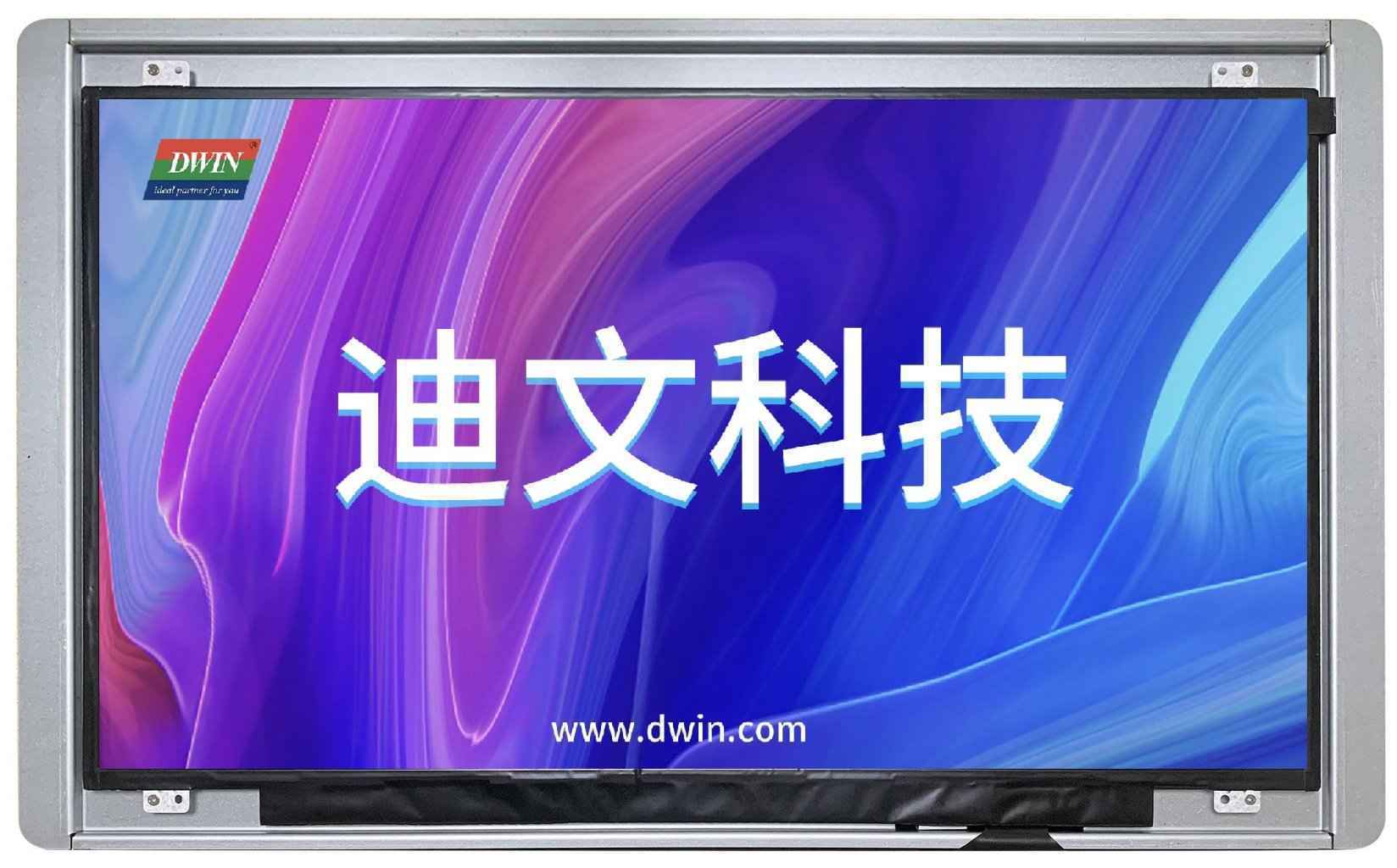

DMG19108C173_03W DWIN T5L2 UART HMI 17.3" AIoT-TA IPS ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

17.3"

3D-данные [3D-данные]

8735

Разрешение [Дисплей]

1920×1080

Срок жизни [Дисплей]

≥ 10 000ч

Размеры (ШxВxГ), мм [Размеры]

439.5×272.4×18.5

Установочные размеры, мм [Размеры]

406.1(+0.3)×260.5(+0.3)

Периферия [Пользовательский интерфейс и периферия]

DMG19108C173_03WN Buzzer, RTC, PGT05 / DMG19108C173_03WTR Resistive touchscreen, Buzzer, RTC, PGT05 / DMG19108C173_03WTC Capacitive touch screen, Buzzer, RTC, PGT05

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WN： 250nit / WTR：200nit / WTC：200nit

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

382.89×215.81

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G + FF с поверхностным покрытием из закаленного стекла

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

9~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена, 710 мА.

Рабочая температура [Рабочая среда]

0~50℃

Температура хранения [Рабочая среда]

-20~60℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC30 0.5mm, eDP interface

RTP интерфейс [Интерфейс]

FPC5_1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

5400~11.0592 Мбит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = -4 мА; 4.78~5.0В. Выход 0: Iout =4mA; 0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1:2.5~5.0В. Вход 0: 0.1В

Входной интерфейс [Интерфейс]

On=TTL/COMS; Off=RS232

Пользовательский интерфейс [Интерфейс]

Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с

Flash память [Память]

512MB NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

Вкл.=TTL/COMS; Выкл.=RS232

RTC (Super-capacitor) [Интерфейс]

Кнопочная ячейка для питания. Точность: ±20 ppm при 25 ℃

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

N81

Номинальная мощность [Электрические характеристики]

<10W

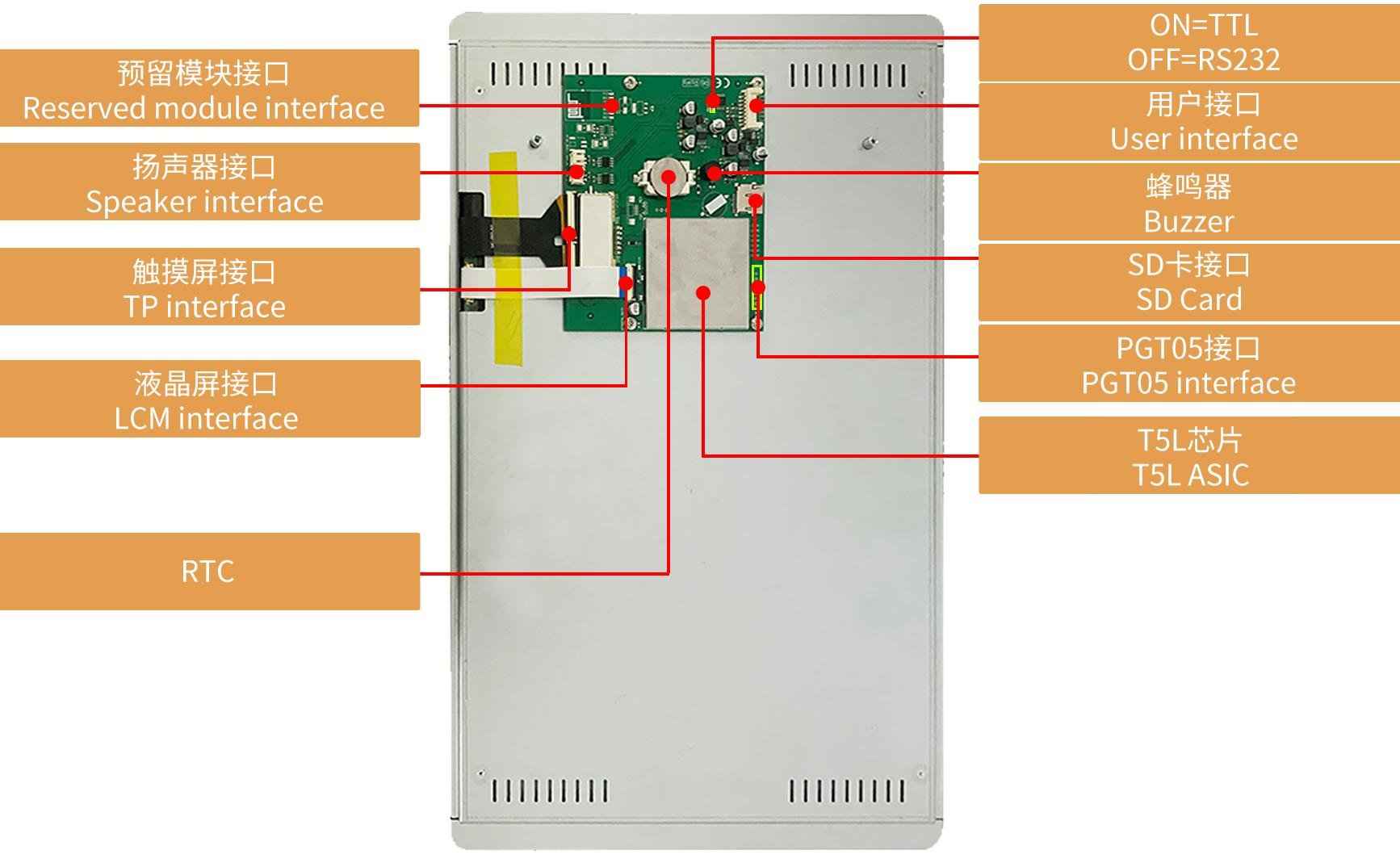

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с флэш-диска USB

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.

Видео [Видео]

https://www.dwin-global.com/uploads/DMG19108C173_03WTC.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV;100KHz Normal operation 4、包装和物理尺寸Packaging & dimensions 外形尺寸 Form Factor 439.5(W) ×272.4(H) ×18.5(T) mm 安装尺寸 Installation Dimensions 开孔尺寸：406.1（+0.3mm）×260.5（+0.3mm） Positioning hole: 406.1(+0.3mm)×260.5(+0.3mm) 净重量 Net Weight 1940g 包装标准Packaging Standards 包装箱型号 Model 包装箱尺寸 Dimensions 层数（层） Layer 数量

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-05-05

Гарантия

1 год

Страна бренда

Китай
