DWIN

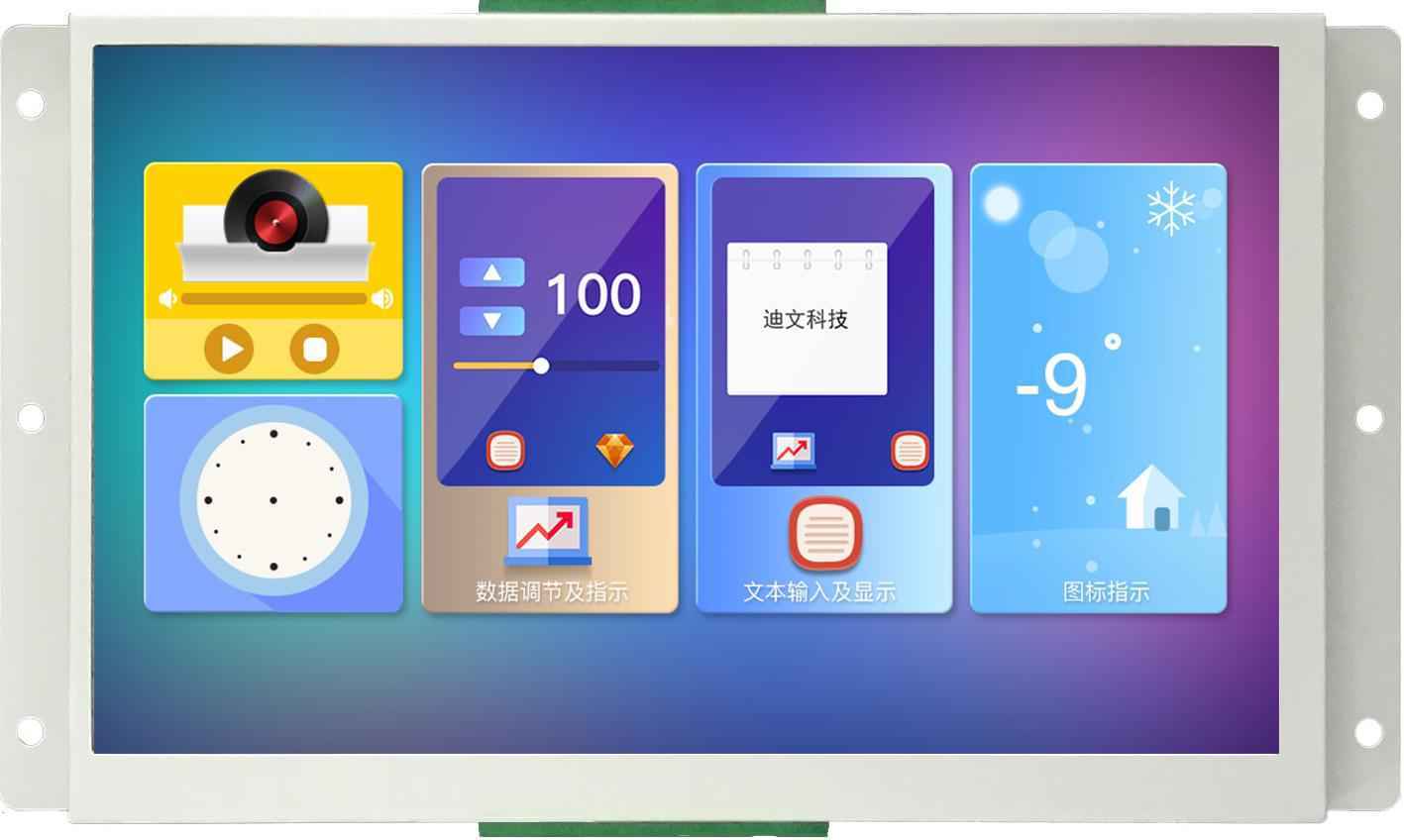

Артикул: DMG80480L070_01WTR

Описание товара:

DMG80480L070_01WTR

TN-TFT-LCD 7.0-дюймовый, разрешением 800*480 пикселей, 16.7М цветов, нормальный угол обзора, резистивный сенсорный экран, потребительский класс. Основан на T5L1, поддерживает систему DGUS II / стандартный набор инструкций (TA)

  • Поддержка поворота экрана на 90 градусов, 180 градусов, 270 градусов.
  • Доступны TTL/RS232.
  • Вес нетто: 215 г.
  • Соединительный провод 8Pin_2.0mm.
  • Два режима разработки: DGUS II/ TA (набор инструкций).
  • Поддержка анимации, данных, текста, отображения кривой и так далее, без какого-либо кода.
  • Независимый графический интерфейс и ядро ОС, ОС может быть запрограммирована с помощью языка DWIN OS или Keil C51.

Характеристики:
Степень применения
Потребительский класс
3D-данные
Диагональ
7.0"
Разрешение
800×480
Срок жизни
≥ 10 000ч
Яркость
Размеры (ШxВxГ), мм
189.1×106.7×13.5
Установочные размеры, мм
166.1(+0.3)×101.2(+0.3)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

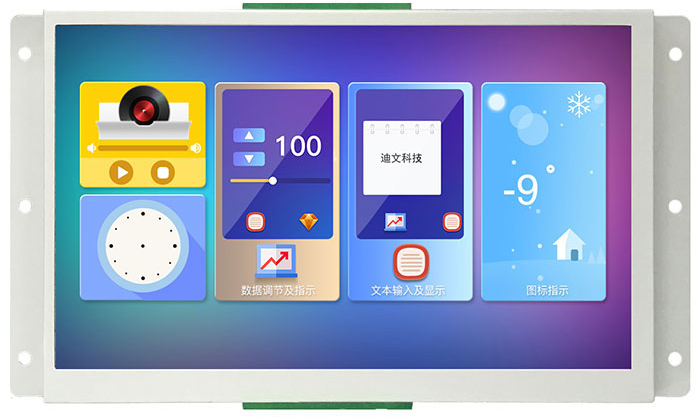

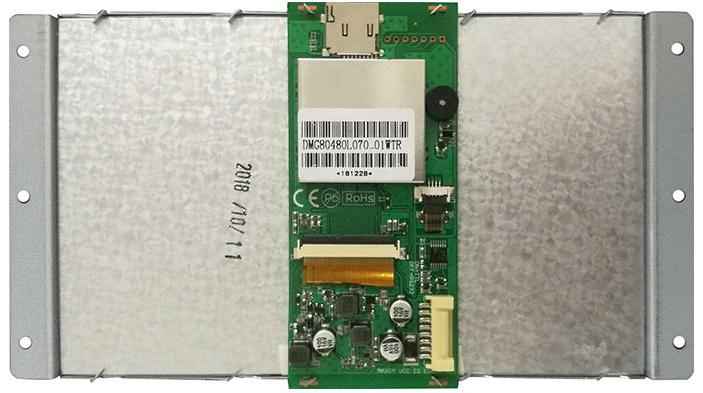

DWIN T5L1 UART HMI 7" TN-TFT ЖК-дисплей потребительского класса
DMG80480L070_01WTR

TN-TFT-LCD 7.0-дюймовый, разрешение 800*480 пикселей, 16.7М цветов, нормальный угол обзора, резистивный сенсорный экран, потребительский класс. Основан на T5L1, поддерживает систему DGUS II / стандартный набор инструкций (TA)

DMG80480L070_01WTR
2

1
12 (1)

23211q
123123


Характеристики

Основные параметры
Степень применения Потребительский класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 800×480
Срок жизни ≥ 10 000ч
Яркость 200 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 153.8×85.6
Область просмотра (View Area, V.A.) 156.4×88.5
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 189.1×106.7×13.5
Установочные размеры, мм 166.1(+0.3)×101.2(+0.3)
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 6~15
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC=12В, максимальная подсветка, 200 мА. VCC=12В, подсветка выключена, 80мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation

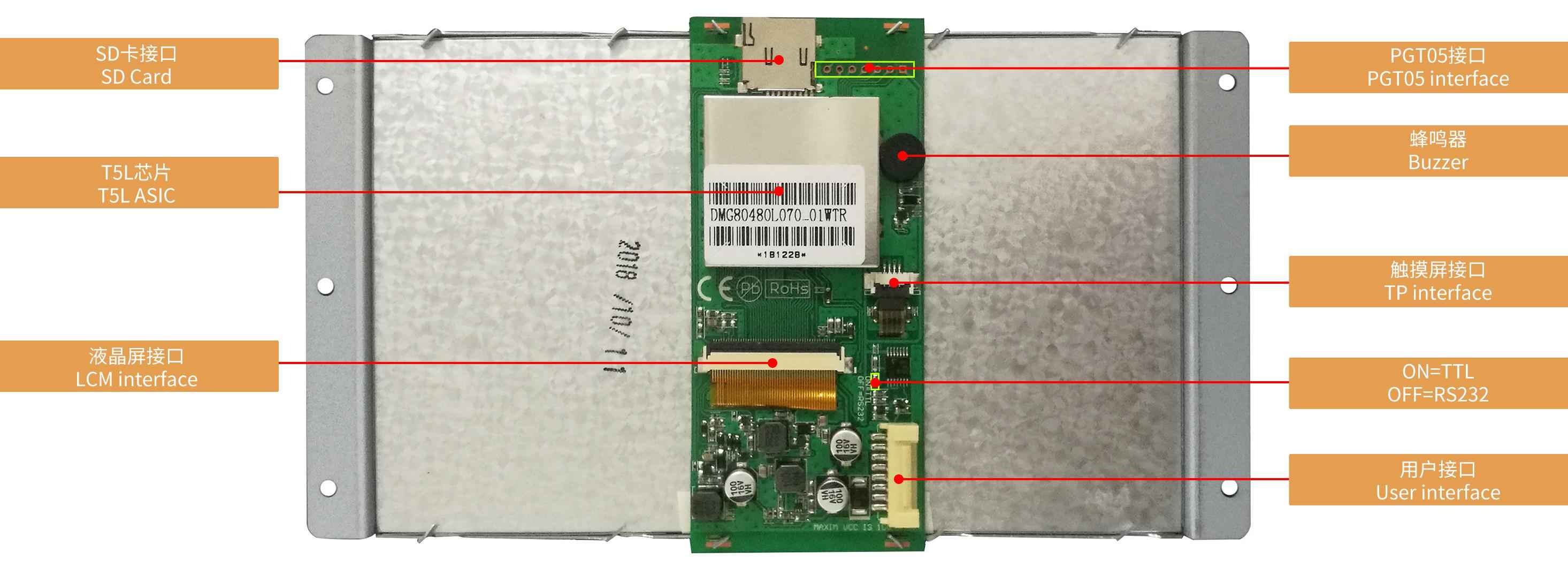

Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 8 мА; 3.0~4.5В. Выход 0: Iвых = -8 мА; 0~0.3В
Входное напряжение (RXD) Вход 1:2.7~3.3В. Вход 0;0~1.2В
Входной интерфейс ON=TTL/CMOS;OFF=RS232. Mode is determined by Jumper: (Default to TTL/CMOS mode) ON =TTL/CMOS; OFF=RS232
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/sMode определяется перемычкой: ВКЛ. =TTL/CMOS; ВЫКЛ.=RS232
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 8Pin_2.0mm
Формат данных N81
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Пользовательский интерфейс и периферия
UI Version TA/DGUS II (TA pre-installed)
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Вес (грамм) 215
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

82_3D-DMG80480L070-01WTR.rar 3D-данные , 50.59 КБ
DMG80480L070_01WTR.pdf Datasheet , 2.68 МБ
92_DMG80480L070_01WTR.rar Datasheet , 1.13 МБ
