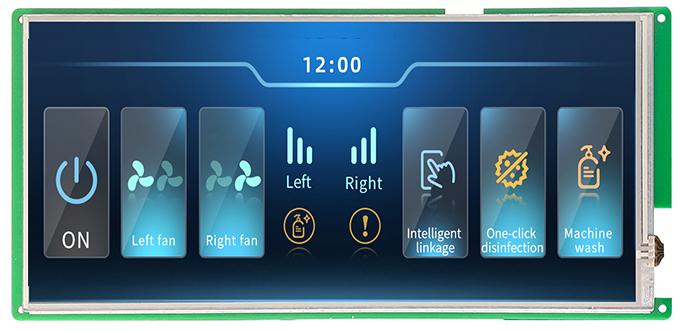

DMG16720C104_03W T5L2 UART HMI 10.4" IPS-TFT ЖК-дисплей коммерческого класса

DMG16720C104_03W T5L2 UART HMI 10.4" IPS-TFT ЖК-дисплей коммерческого класса

Описание товара:

DMG16720C104_03W

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса

Сенсорный экран: Отсутствует / Резистивный / Емкостный.
Пользовательский интерфейс TTL или RS232, 8-контактный разъем 2/0 мм.
Готовый проект будет загружен с помощью SD-карты или порта UART.
Разработка графических интерфейсов DWIN DGUS V7.6, не требуется код и легко разрабатывается.
Режим разработки: система AIoT_TA.
Широкий угол обзора: 85/85/85/85 (L/R/U/D).
Высокая яркость WTC: 650nit.
Основан на T5L2, работает под управлением системы DGUS II.
С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

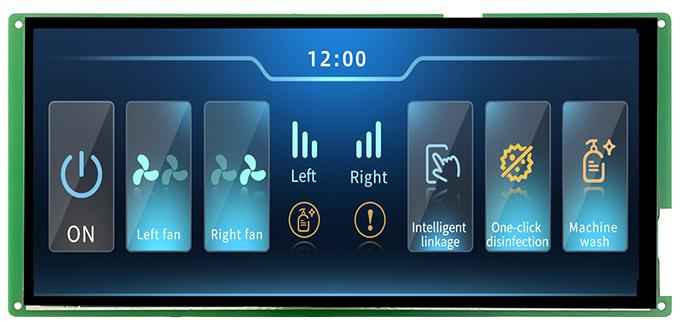

DWIN T5L2 UART HMI 10.4" IPS-TFT ЖК-дисплей коммерческого класса
DMG16720C104_03W

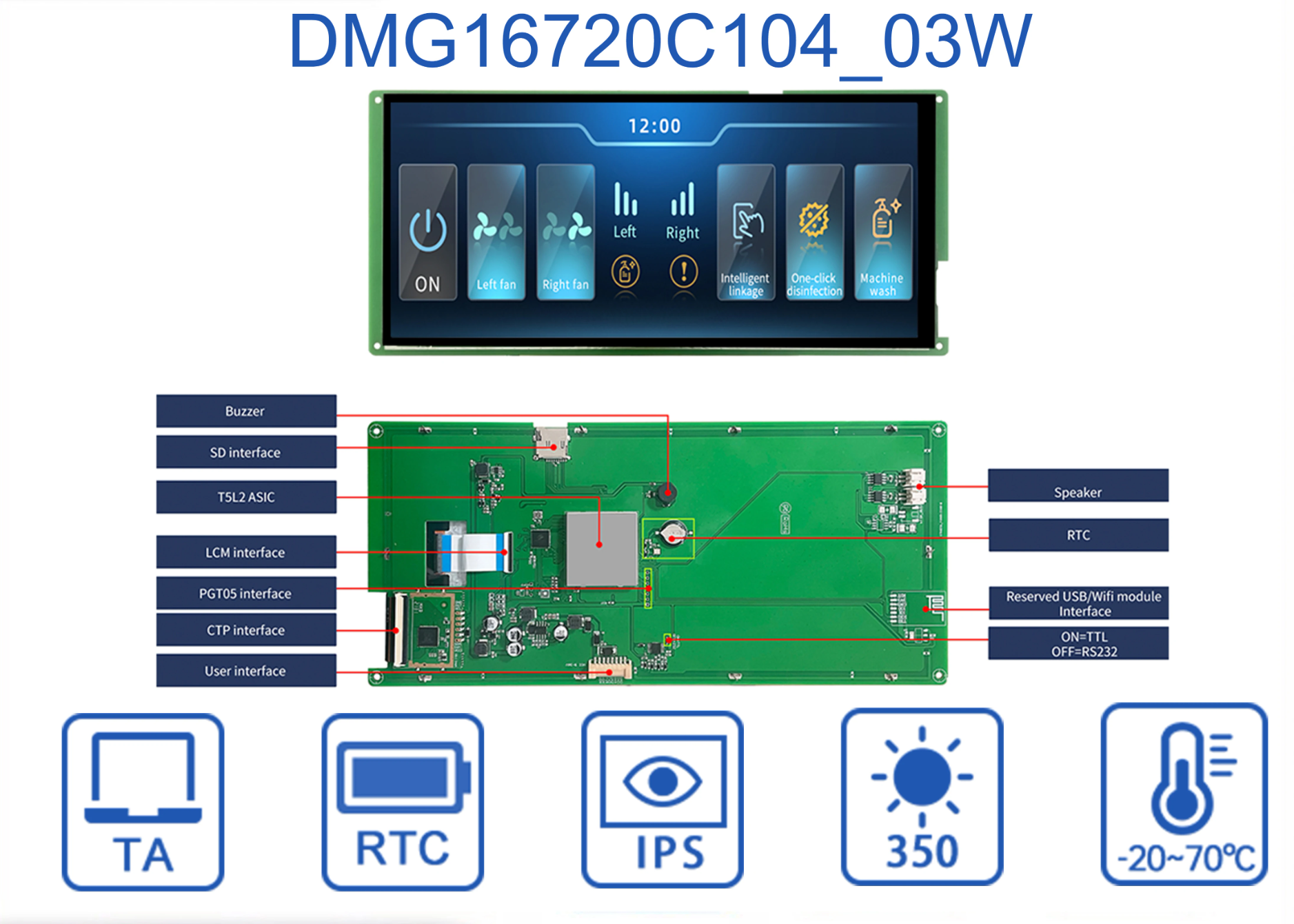

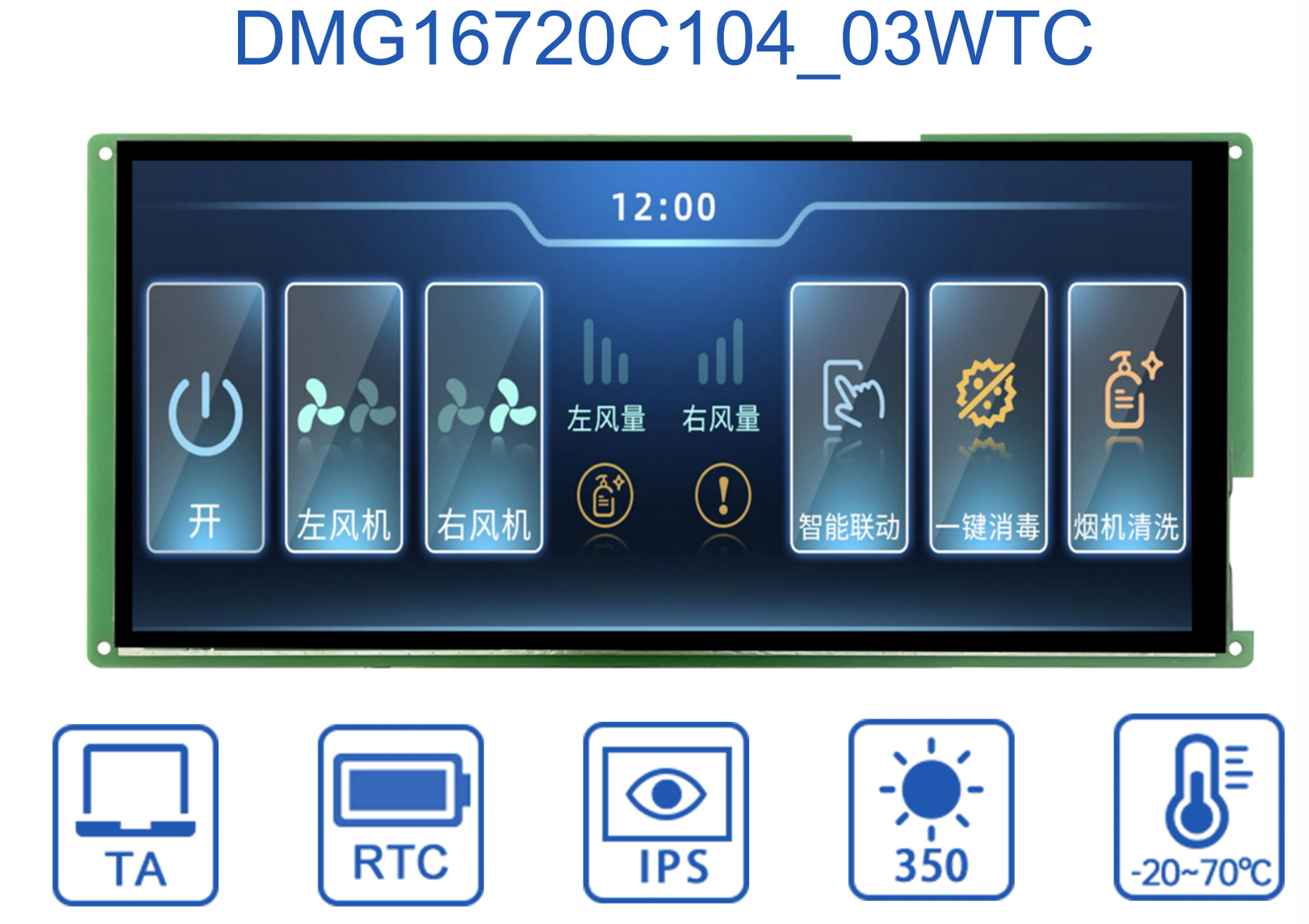

ASIC T5 L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1600*720 пикселей, 16М цветов, широкий угол обзора, емкостный сенсорный экран, коммерческого класса. На основе T5 L2, система AIoT_TA

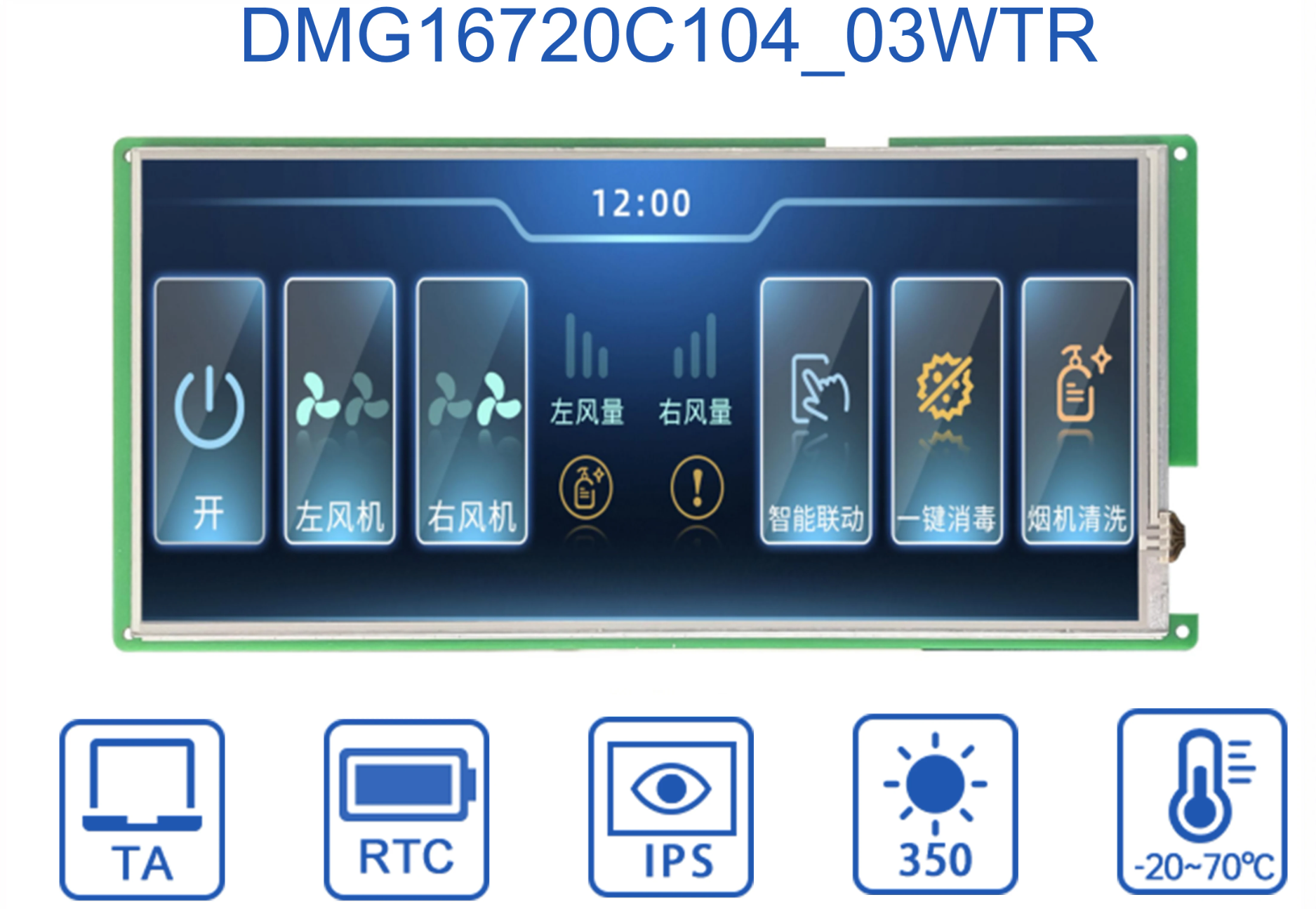

DMG16720C104-03WTC
Аксессуары

Function working principle
8 PIN 2.0

12 (1)

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.4"
Разрешение	1600×720
Срок жизни	≥ 10 000ч
Яркость	350 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	240.0×108.0
Подсветка	LED
Яркость	650 nit
Размеры
Размеры (ШxВxГ), мм	270×125×16.0
Установочные размеры, мм	252.1(+0.3)×116.4(+0.3)
Размеры (ШxВxГ), мм	270×125×16.0
Пользовательский интерфейс и периферия
Периферия	DMG16720C104_03WTC Capacitive touch panel,Built-inBuzzer, Built-in RTC, two-channel stereo Buzzer,WIFI 10 module
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=12В, максимальная подсветка 290 мА. VCC = 12В, подсветка выключена, 90 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90%относительной влажности
ESD test	Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC34 0.5mm, MIPI interface
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = -4mA 3.0~3.3В. Выход 0: Iвых = 4 мА 0~0.4В
Входное напряжение (RXD)	Вход 1: 2.5-5.0В. Вход 0: 0~1.0В
Входной интерфейс	UART2: RS232. UART4: RS232（Only available after OS configuration). UART5: RS485（Only available after OS configuration)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зуммер	Двухканальный стерео зуммер: 2 контакта_2.0 мм * 2
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Интерфейс динамика	2Pin_ 2.0mm external loudspeaker	Другие товары
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память	512MB NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-01-05
Datasheet
Вес и габариты
Ширина (мм)	193.7
Вес (грамм)	710
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG16720C104_03WTC
