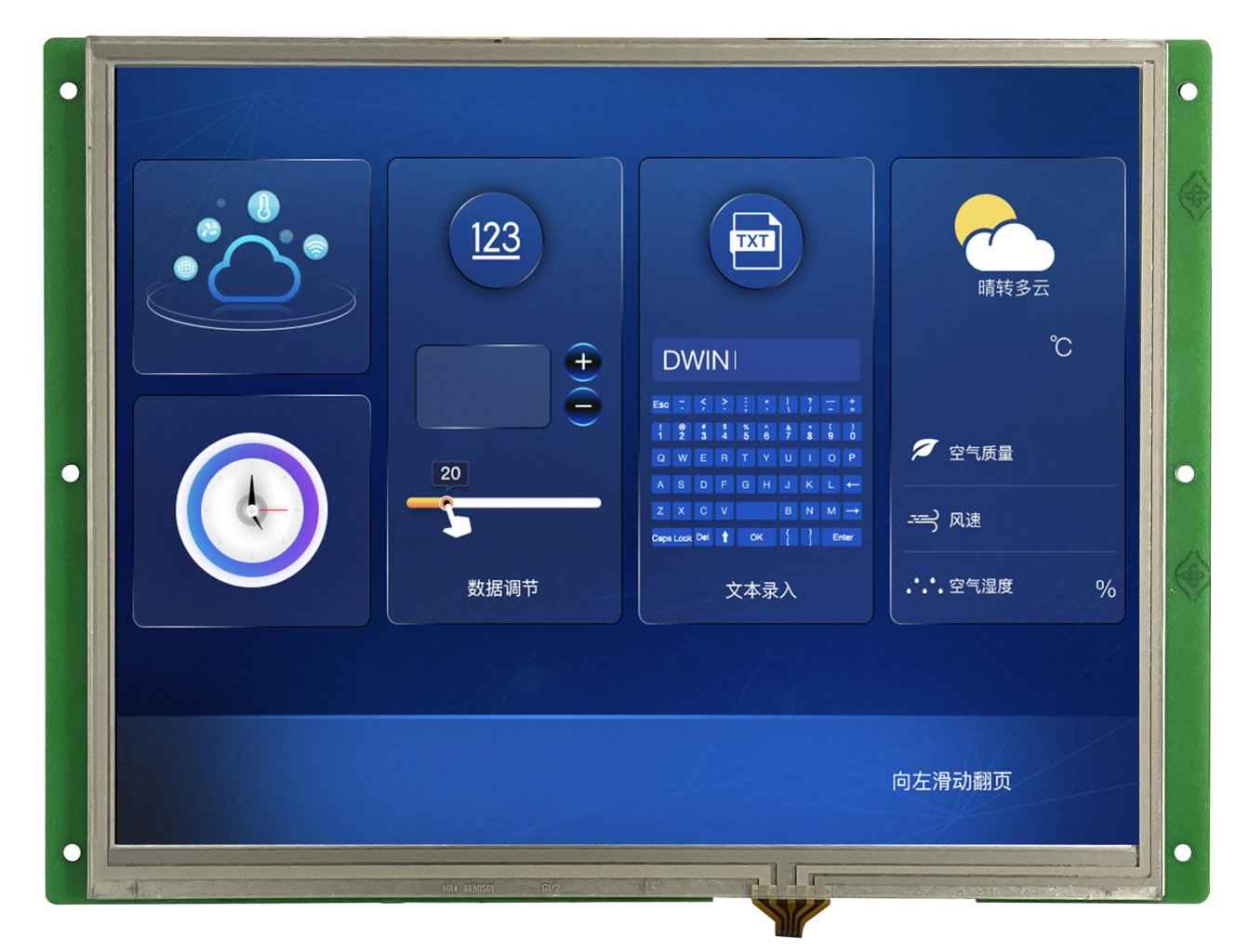

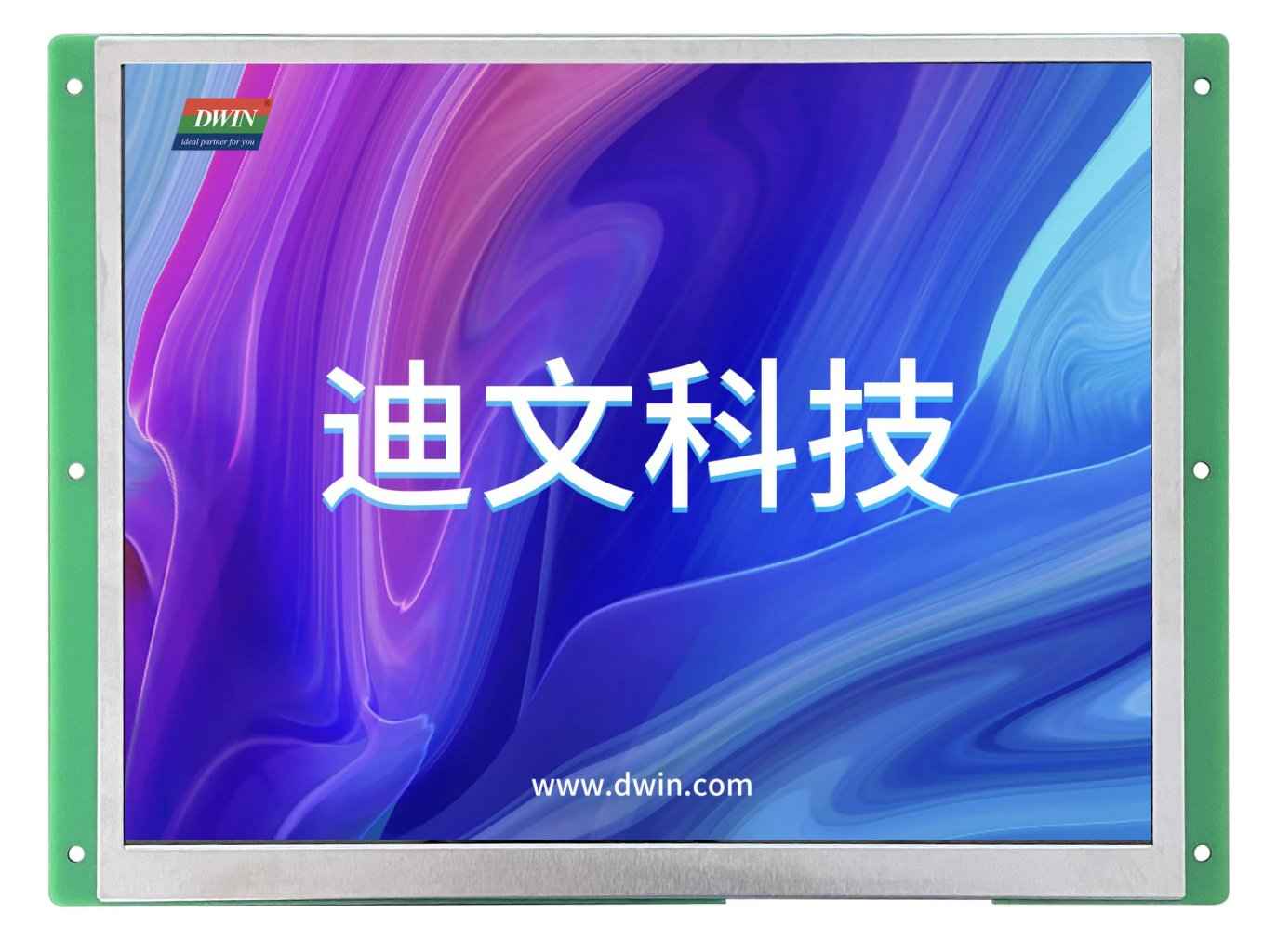

DMG10768T097_01W T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей промышленного класса

DMG10768T097_01W T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей промышленного класса

Описание товара:

DMG10768T097_01W

ASIC T5L2 TN-TFT-LCD 9.7 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса

Тип сенсорной панели: Резистивная / Емкостная.
Интерфейс TTL или RS232 UART.
Срок службы подсветки более 30000 часов.
Яркость от 250nit до 300nit, диапазон регулировки 0 ~ 100 градусов.
Основан на T5L2, работает под управлением системы DGUS II или набор команд опционально через переключатель ядра.
Поддержка отображения данных / строк, переключения страниц, воспроизведения анимации, RTC и многих других функций.

Описание товара

DWIN T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей промышленного класса
DMG10768T097_01W

ASIC T5L2TN-TFT-LCD 9.7 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

DMG10768T097_01WTC

12 (1)

1 (4)

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	9.7"
Разрешение	1024×768
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	WTC: 250 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 70°/70°/50°/70° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	196.61×147.46
Область просмотра (View Area, V.A.)	197.8×148.66
Подсветка	LED
Яркость	270 nit
Размеры
Установочные размеры, мм	211.5(+0.3)×167.3(+0.3)
Размеры (ШxВxГ), мм	232.41×170.69×14.1
Пользовательский интерфейс и периферия
Периферия	DMG10768Т097_01WTC Емкостный сенсорный экран, зуммер, RTC / DMG10768T097_01WTR Резистивный сенсорный экран, Зуммер, RTC / DMG10768Т097_01WN Зуммер, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	WN / WTR: VCC = 12В, подсветка включена, 250 мА. VCC = 12В, выкл, 80 мА. WTC: VCC = 12В, подсветка включена, 250 мА. VCC = 12В, выкл, 80 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; Normal operation

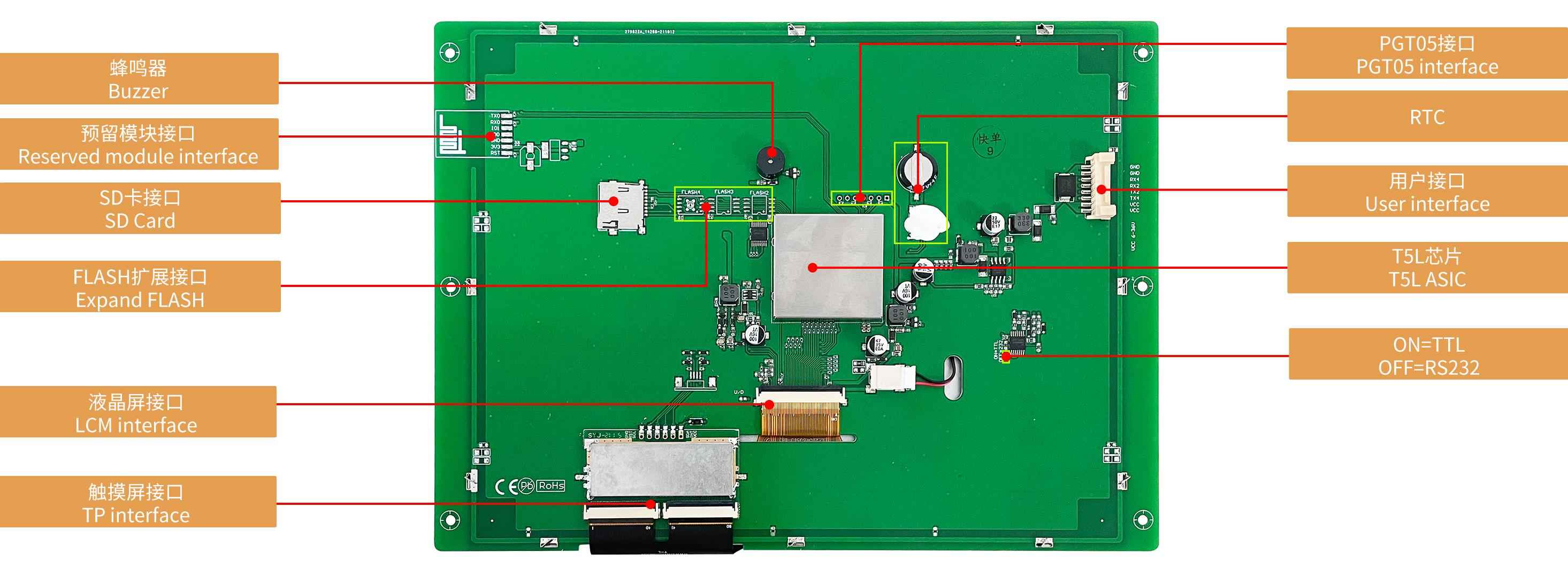

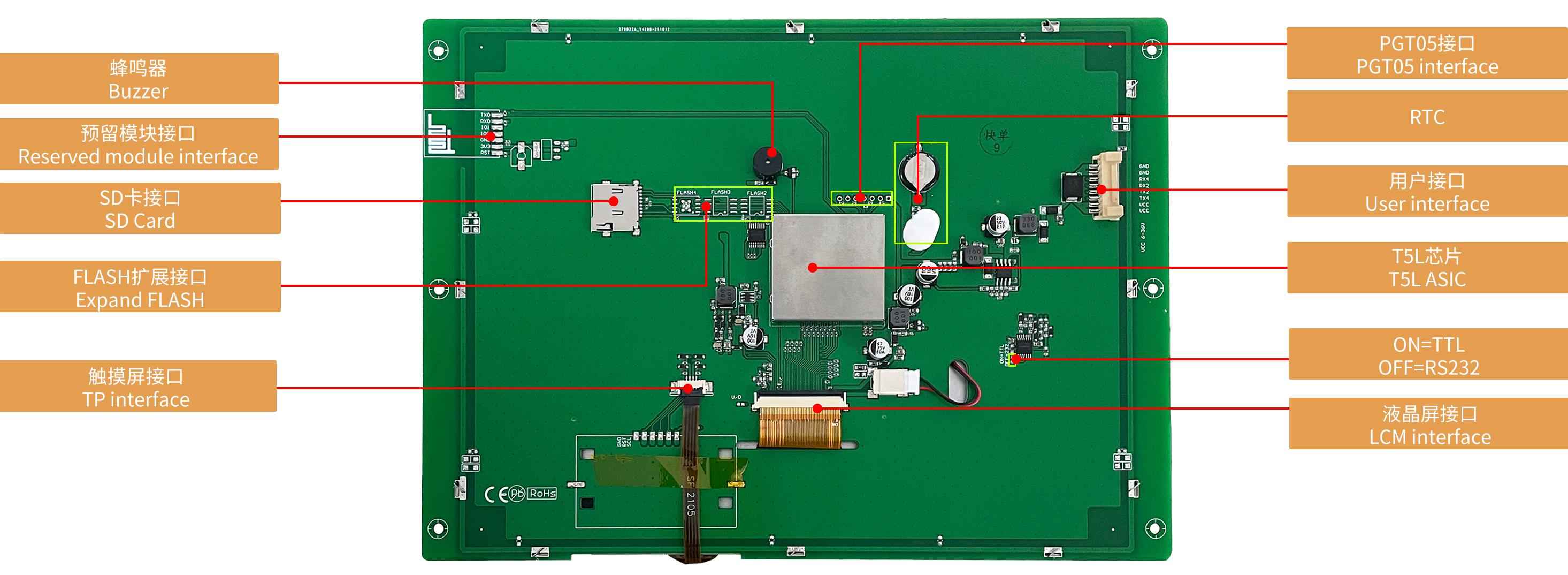

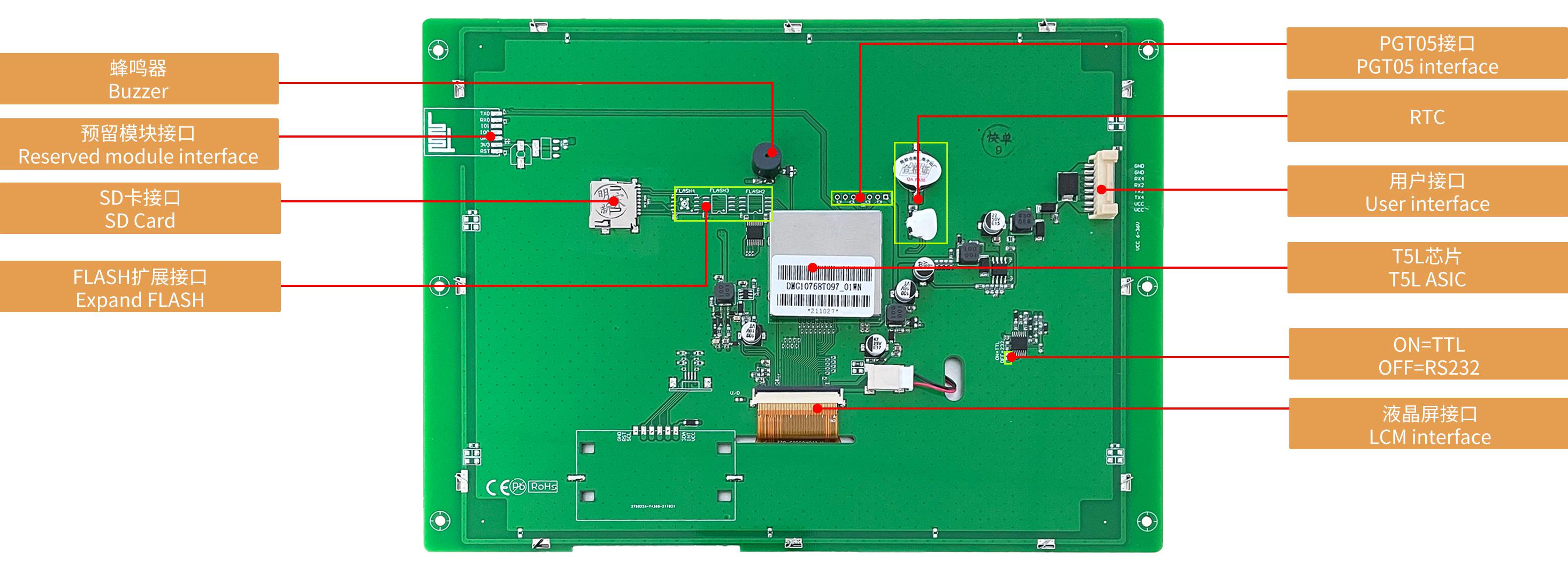

Интерфейс
LCM интерфейс	FPC50_0.5mm, интерфейс RGB
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
INCELL LCM интерфейс	Есть
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В.
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 N81 UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 N81/E81/O81/N82 4 режима, доступно только после настройки ОС
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 N81UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 N81/E81/O81/N82 4 режима, доступны только после настройки ОС
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: 1с/24ч. Он может нормально работать в течение 30 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-09-25
Datasheet
Прочие
Артикул	DMG10768T097_01WTC
