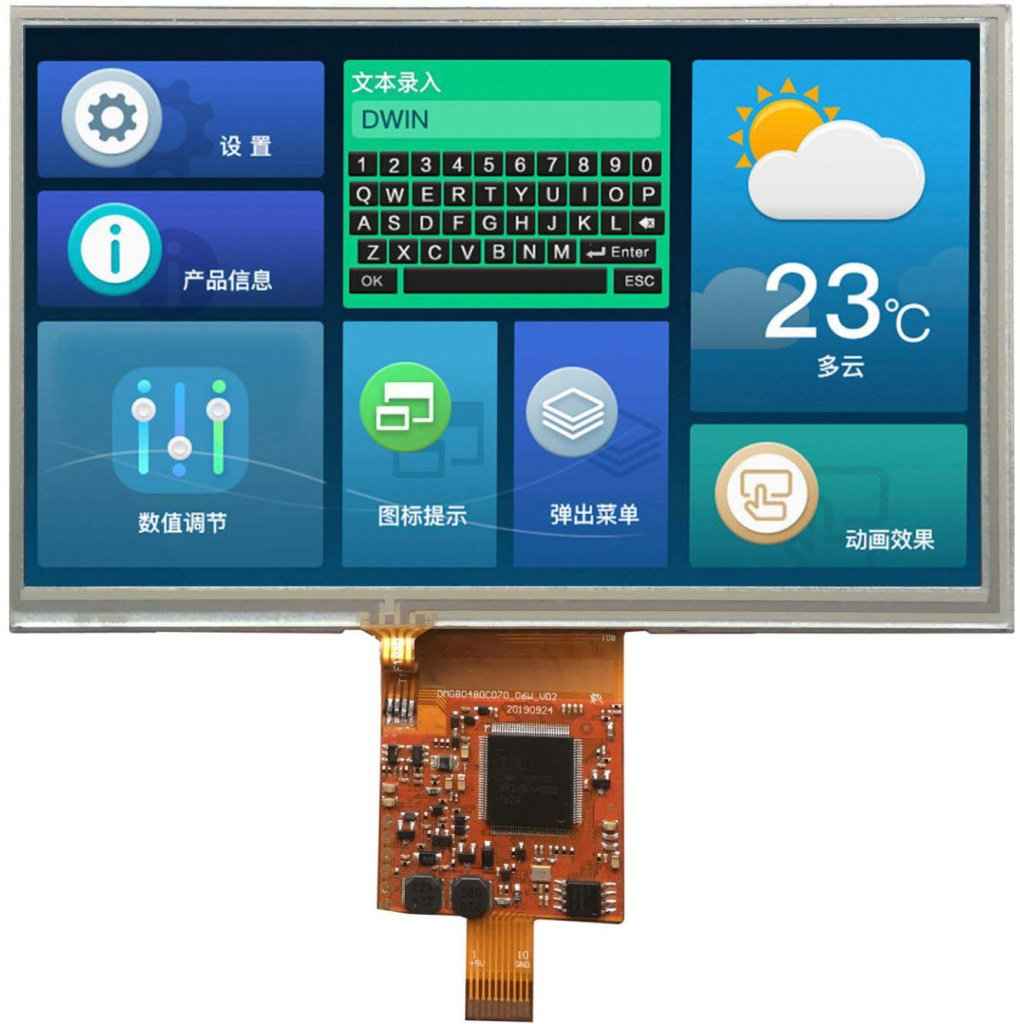

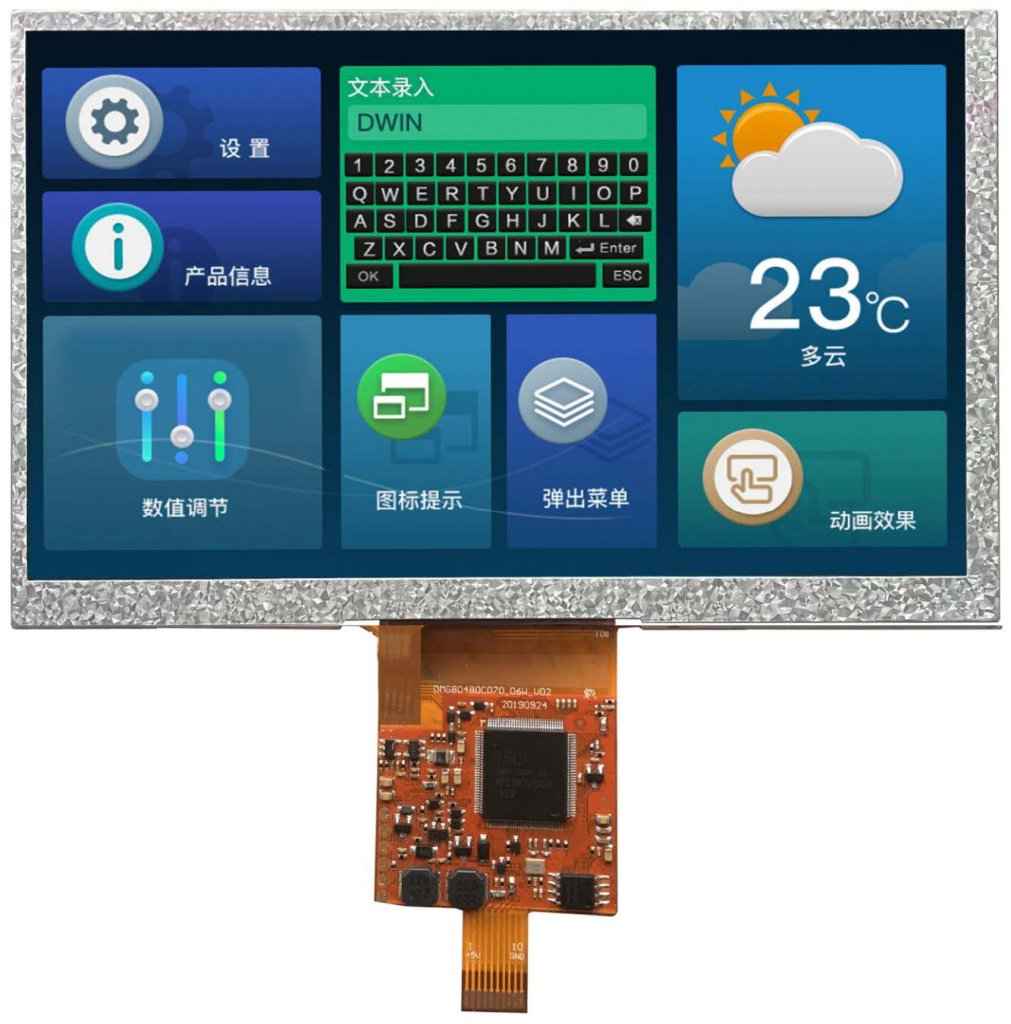

DMG80480C070_06W DWIN T5L1 UART HMI 7" TN ЖК-дисплей коммерческого класса
2 953.71 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTR
-
WN
-
-
Яркость [Дисплей]
-
200 nit
-
250 nit
-
-
DMG80480C070_06W
DWIN TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 16.7М цветов, нормальный угол обзора, коммерческого класса. Основан на T5L1, работает под управлением системы DGUS II
- Сенсорная панель: Отсутствует / Сенсорная / Резистивная.
- Интерфейс TTL и CMOS, 10Pin_1.0mm FPC.
- Загрузка с помощью SD-карты или онлайн-последовательного порта.
- Платформа разработки : TA / DGUSⅡ (DGUSⅡ предварительно устанавливается).
- Обычный угол обзора, 70°/70°/50°/70° (L/R/U/D).
- Разработка ПО DWIN DGUS V7.6GUI, ни один код не может быть разработан дизайнером пользовательского интерфейса.
- Благодаря двухъядерному графическому интерфейсу и ОС, графическому интерфейсу с множеством элементов управления, ядро DWIN OS открыто для пользователя для вторичной разработки с помощью языка DWIN OS или KELI C52.
DWIN T5L1 UART HMI 7" TN-TFT ЖК-дисплей коммерческого класса
DMG80480C070_06W
TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 16.7М цветов, нормальный угол обзора, коммерческого класса. Основан на T5L1, работает под управлением системы DGUS II
![]() |
![]() |
![]() |
![]() |

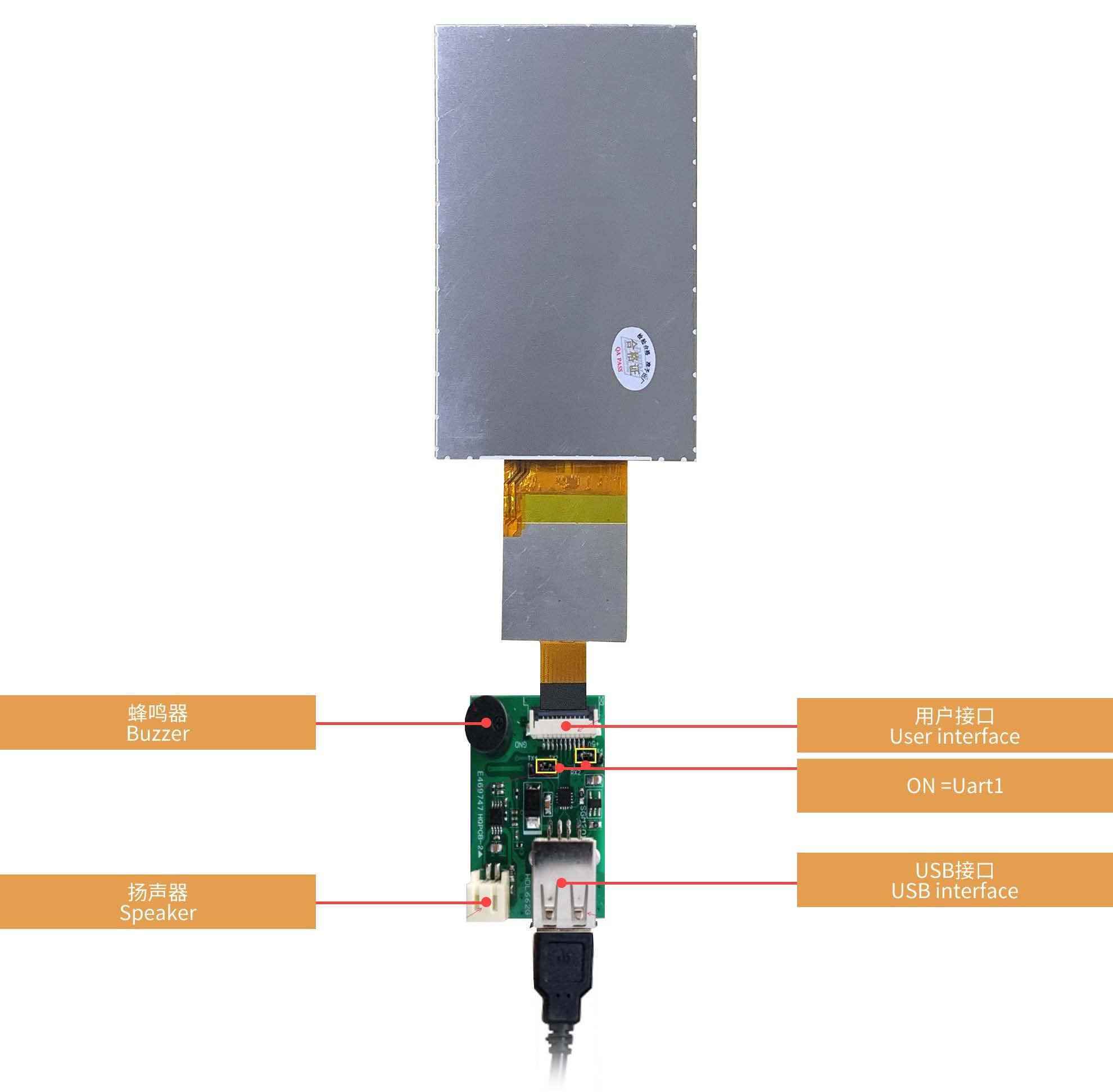

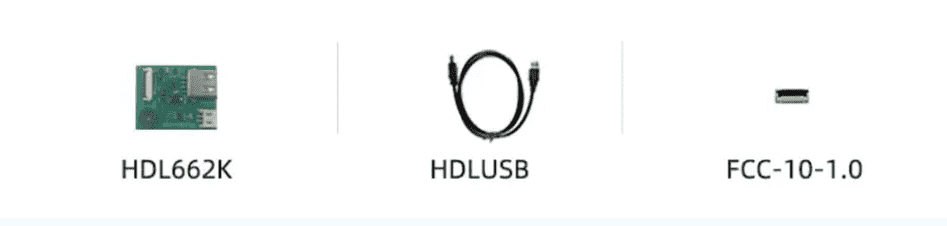

Аксессуары

Коммерческие и индустриальные приложения
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 7.0"
- Разрешение [Дисплей]
- 800×480
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Установочные размеры, мм [Размеры]
- 165.00(+0.3)×100.00(+0.3)
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- TN, TFT LCD
- Угол обзора(V.A.) [Дисплей]
- Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 154.08×85.92
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Пленка ITO + стекло ITO
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 3H
- Светопропускание [Сенсорные параметры]
- Более 80%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 4.5~5.5
- Напряжение питания, тип. [Напряжение и ток]
- 5V
- Рабочий ток [Напряжение и ток]
- VCC=+5В, подсветка включена, 500 мА. VCC=+5В, подсветка выключена, 150мА
- Рабочая температура [Рабочая среда]
- -20~60 ℃
- Температура хранения [Рабочая среда]
- -30~80 ℃
- Рабочая влажность [Рабочая среда]
- 10%~90% относительной влажности
- Скорость передачи данных [Интерфейс]
- Uart 1:3150~3225600 бит/с, типичное значение 115200 бит/с; Uart 2:921600 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: Iout = 1 мА, 3.0~3.3В. Выход 0: Iвых = -1 мА, 0~0.3В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
- Входной интерфейс [Интерфейс]
- UART2: 3.3V & 5V TTL/CMOS. UART1: 3.3V & 5V TTL/CMOS
- Пользовательский интерфейс [Интерфейс]
- Разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/s. UART2: 3.3В и 5В TTL/CMOS. UART1: 3.3В и 5В TTL/CMOS
- Flash расширение [Память]
- 16 Мбайт NOR флэш-память для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Разъем [Интерфейс]
- 10Pin_1.0mm
- Формат данных [Интерфейс]
- UART2: N81. UART1: N81
- Номинальная мощность [Электрические характеристики]
- <5W
- Видео [Видео]
- https://cdn.globalso.com/dwin-global/style/global/video/DMG80480C070_06WTC.mp4
- В наличии
- Да

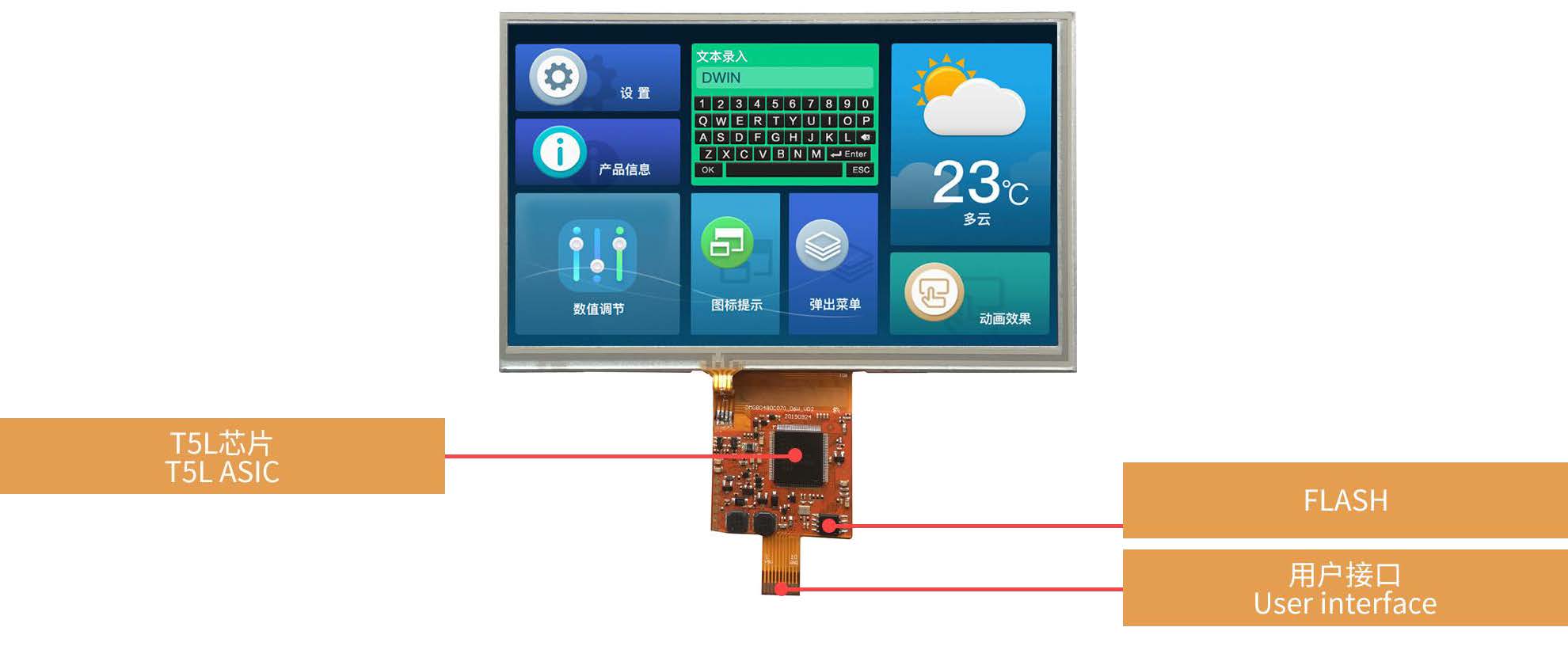

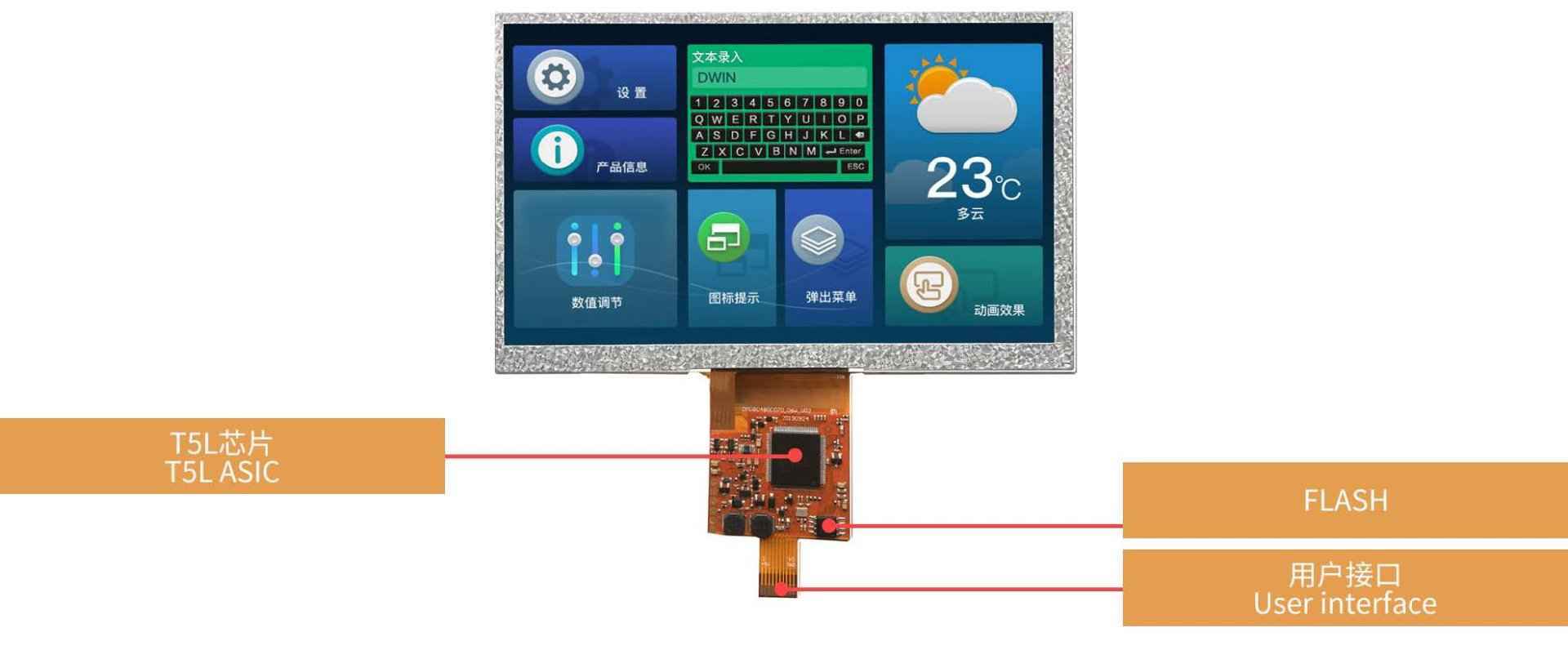

- ASIC T5L [Информация об ASIC]
- T5L1
- T5L1 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- ESD test [Рабочая среда]
- Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
- EFT test [Рабочая среда]
- Power supply ±1KV; 100KHz Normal operation
- Datasheet [Datasheet]
- ЗагрузитьЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2021-11-04
- Гарантия
- 1 год
- Страна бренда
- Китай
