DWIN
Артикул: DMG64360T030_01WTC

Описание товара:

DMG64360T030_01W

ASIC T5L0 система DGUSII IPS-TFT-LCD 3.0-дюймовый, разрешение 360*640 пикселей, 262 тыс. цветов, широкий угол обзора, с конформным покрытием, промышленного класса

  • 3.0-дюймовая сенсорная панель, разрешение 360*640 пикселей, 262 тыс. цветов, IPS.
  • Нет сенсорного / Резистивного / Емкостного Опционально.
  • С конформным покрытием.
  • Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D).
  • TTL/CMOS, кабель 10Pin_1.0mm.
  • Загрузка с помощью SD-карты или онлайн-последовательного порта.
  • Разработка программного обеспечения для ПК DGUS V7.6 с графическим интерфейсом, без кодирования и легко разрабатывается дизайнером пользовательского интерфейса.
  • Благодаря двухъядерному графическому интерфейсу и ОС, графическому интерфейсу с множеством различных элементов управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Индустриальный класс
3D-данные
Диагональ
3.0"
Разрешение
360×640
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Установочные размеры, мм
75.9(+0.3)×43.8(+0.3)
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

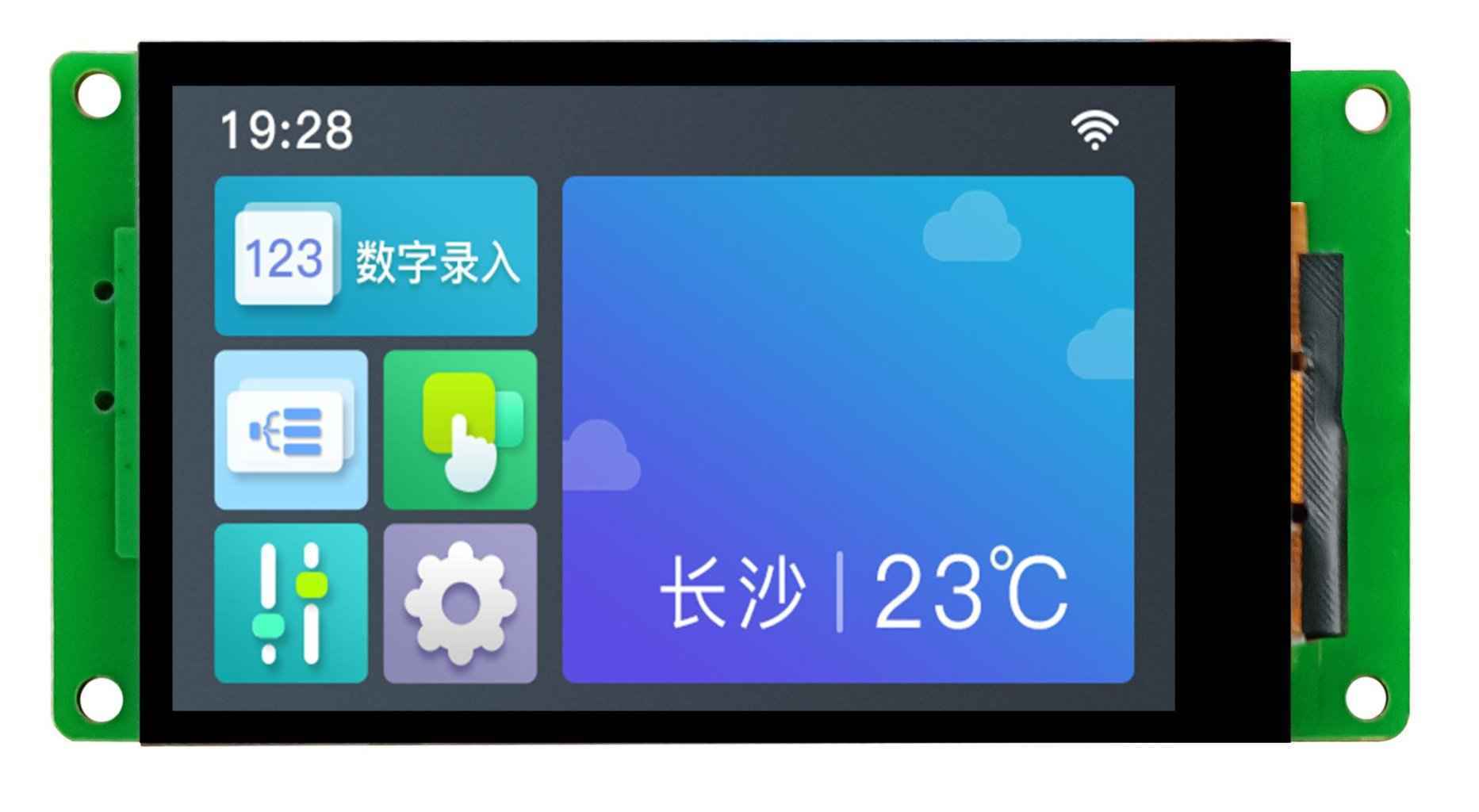

DWIN T5L0 UART HMI 3" ЖК-дисплей промышленного класса
DMG64360T030_01W

ASIC T5L0 система DGUSII IPS-TFT-LCD 3.0-дюймовый, разрешение 360*640 пикселей, 262 тыс. цветов, широкий угол обзора, с конформным покрытием, промышленного класса

DMG64360T030-01WN

1
12 (1)


55 (2)
55 (1)


Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 3.0"
Разрешение 360×640
Срок жизни ≥ 30 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTC: 280 нит / WTR:250 нит / WN: 300 нит
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 65.3×36.7
Подсветка LED
Яркость 280 nit
Размеры
Установочные размеры, мм 75.9(+0.3)×43.8(+0.3)
Размеры (ШxВxГ), мм 100.0×43.8×12.3
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний

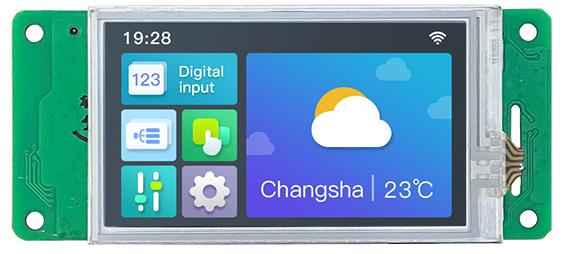

Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC=5 В, максимальная подсветка
Рабочая среда
Рабочая температура -30~80 ℃
Температура хранения -30~80 ℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation

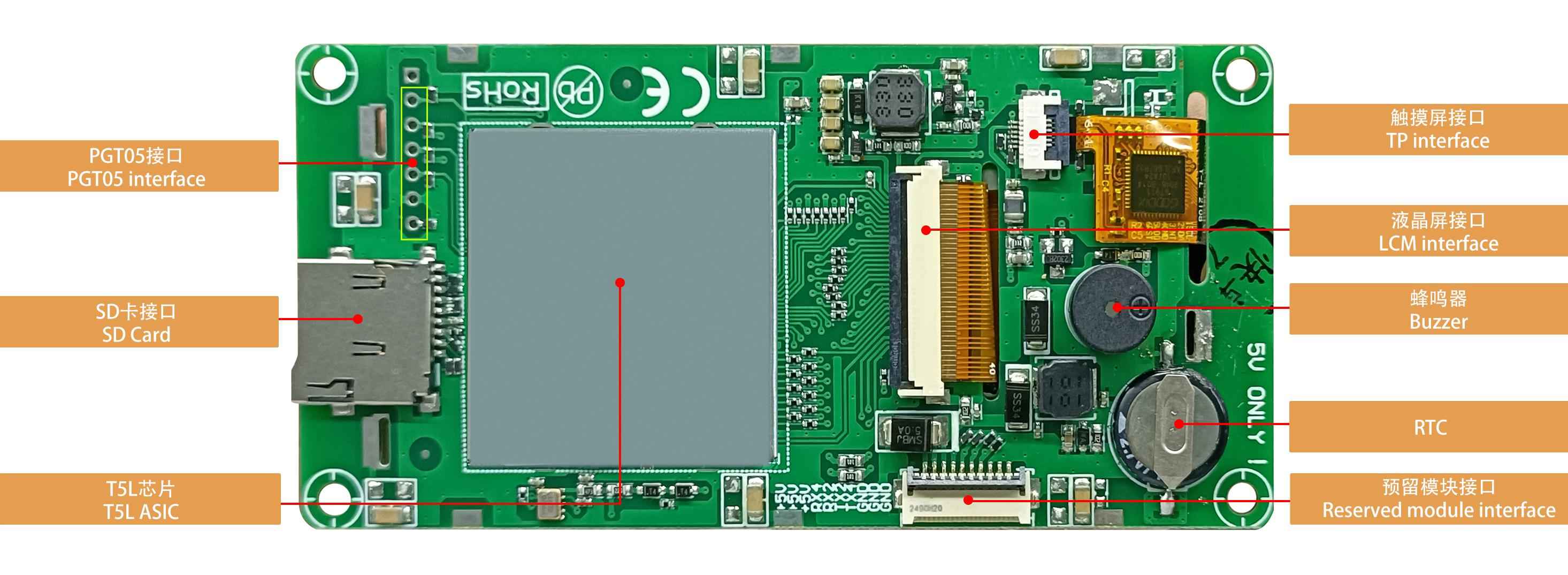

Интерфейс
LCM интерфейс FPC40_0.5mm, TTL interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iвых = 1 мА, 3.0~3.3В. Выход 0: Iвых = -1 мА, 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: TTL/CMOS. UART4: TTL/CMOS (OS Only available after OS configuration)
Пользовательский интерфейс Разъем 10Pin_1.0mm для питания и последовательной связи. UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: 1с/24ч. Он может нормально работать в течение 30 дней после отключения питания
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс Если экран случайно выходит из строя, используйте PGT05, чтобы обновить ядро DGUS и вернуть работоспособность продукта.
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L0
T5L0 ASIC Разработано компанией DWIN. Массовое производство в 2020 году
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2021-09-25
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG64360T030_01WTC

Похожие товары (8)

Такого товара не существует

Файлы

69_DMG64360T030_01W.zip 3D-данные , 624.19 КБ
DMG64360T030_01WTC.pdf Datasheet , 2.78 МБ
DMG64360T030_01WTR.pdf Datasheet , 2.35 МБ
DMG64360T030_01WN.pdf Datasheet , 4.45 КБ

Видео

DMG64360T030_01W DWIN T5L0 UART HMI 3" IPS ЖК-дисплей промышленного класса
