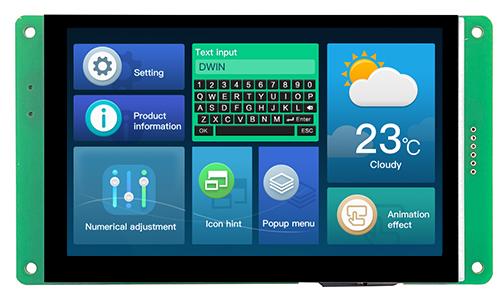

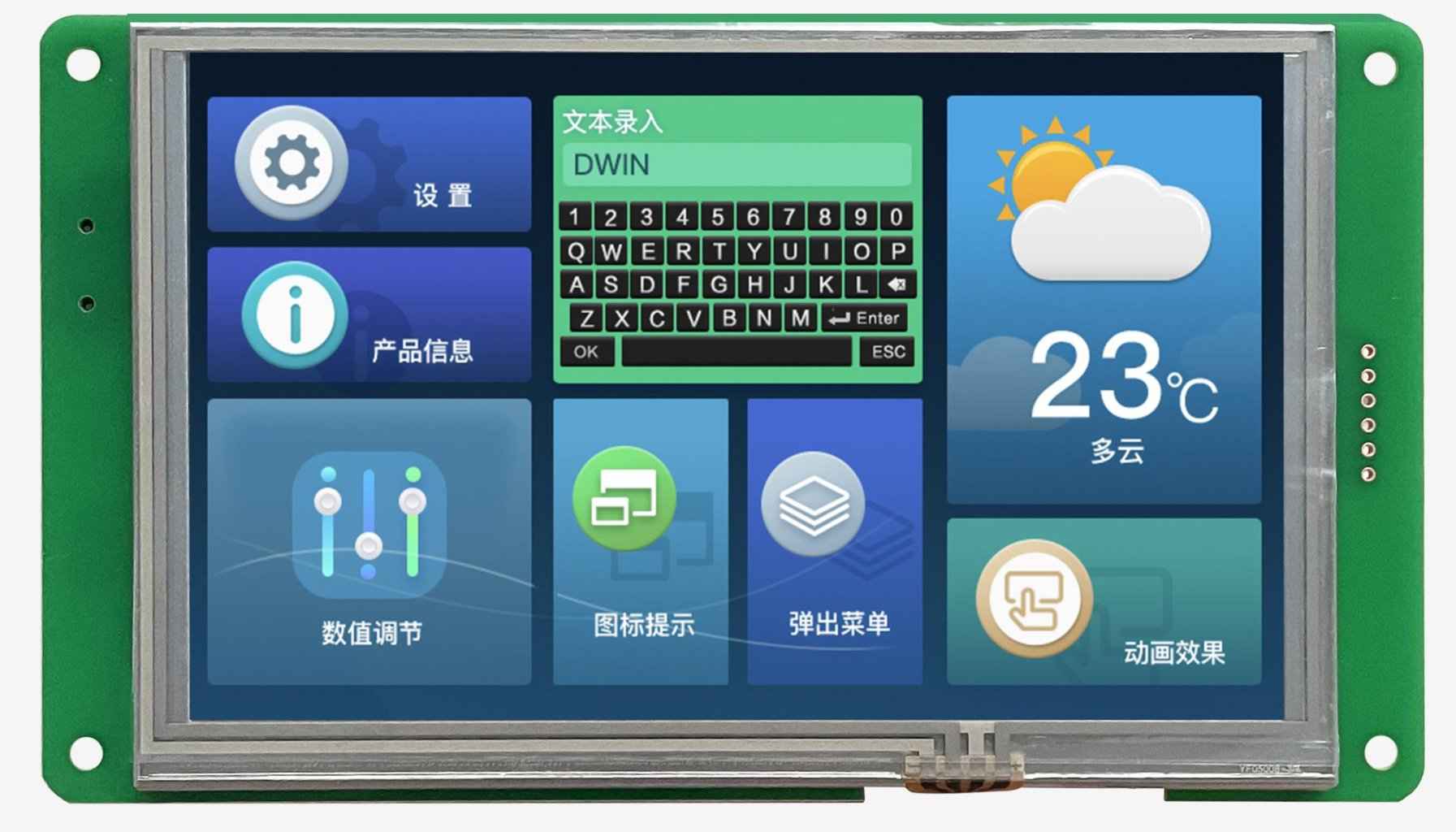

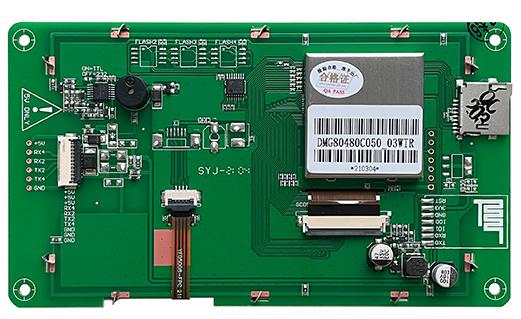

DMG80480C050_03W DWIN T5L1 UART HMI 5" TN ЖК-модуль коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

5.0"

3D-данные [3D-данные]

9056

Разрешение [Дисплей]

800×480

Срок жизни [Дисплей]

≥ 30 000ч

Установочные размеры, мм [Размеры]

121.80(+0.3)×76.90(+0.3)

Периферия [Пользовательский интерфейс и периферия]

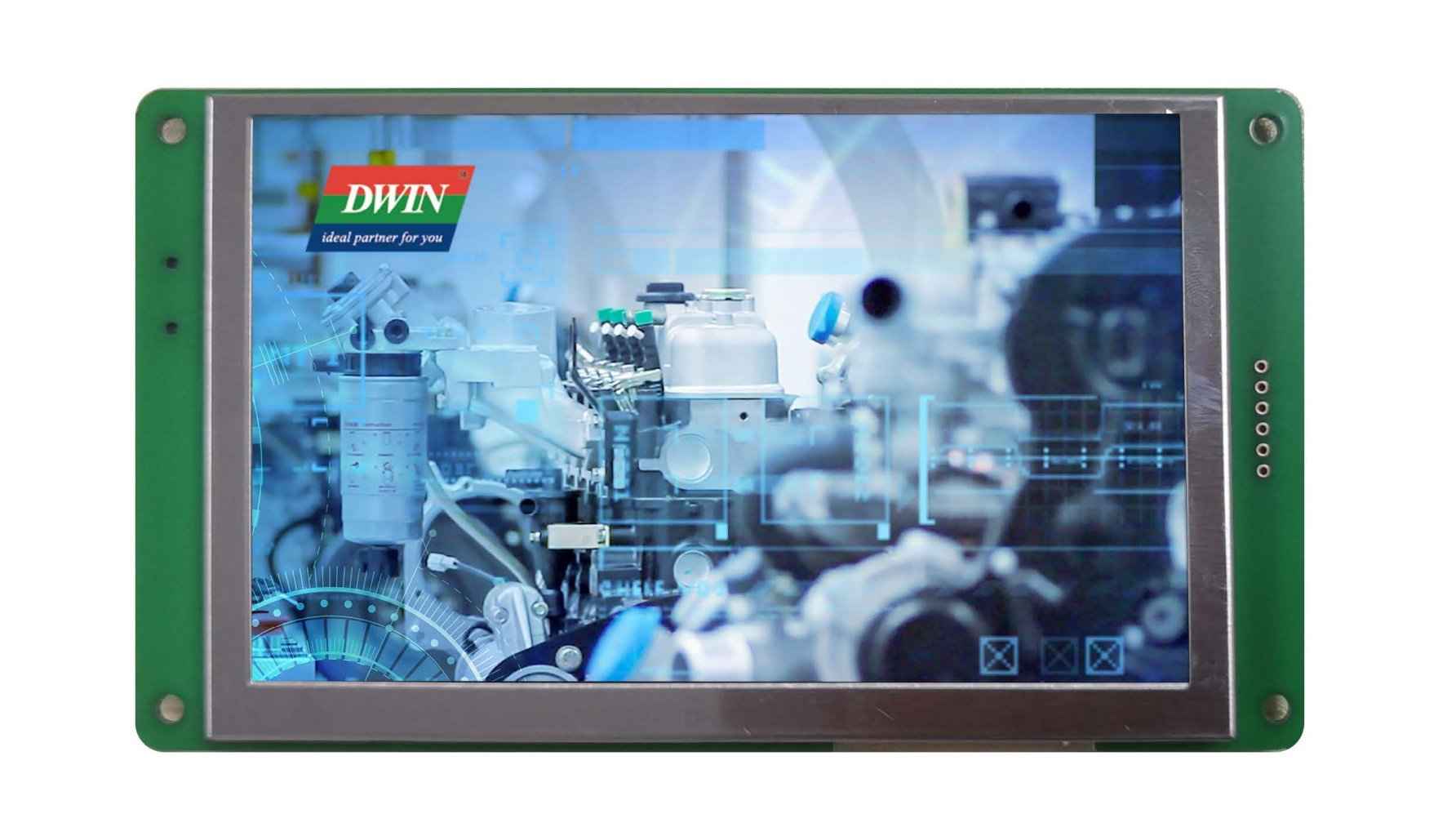

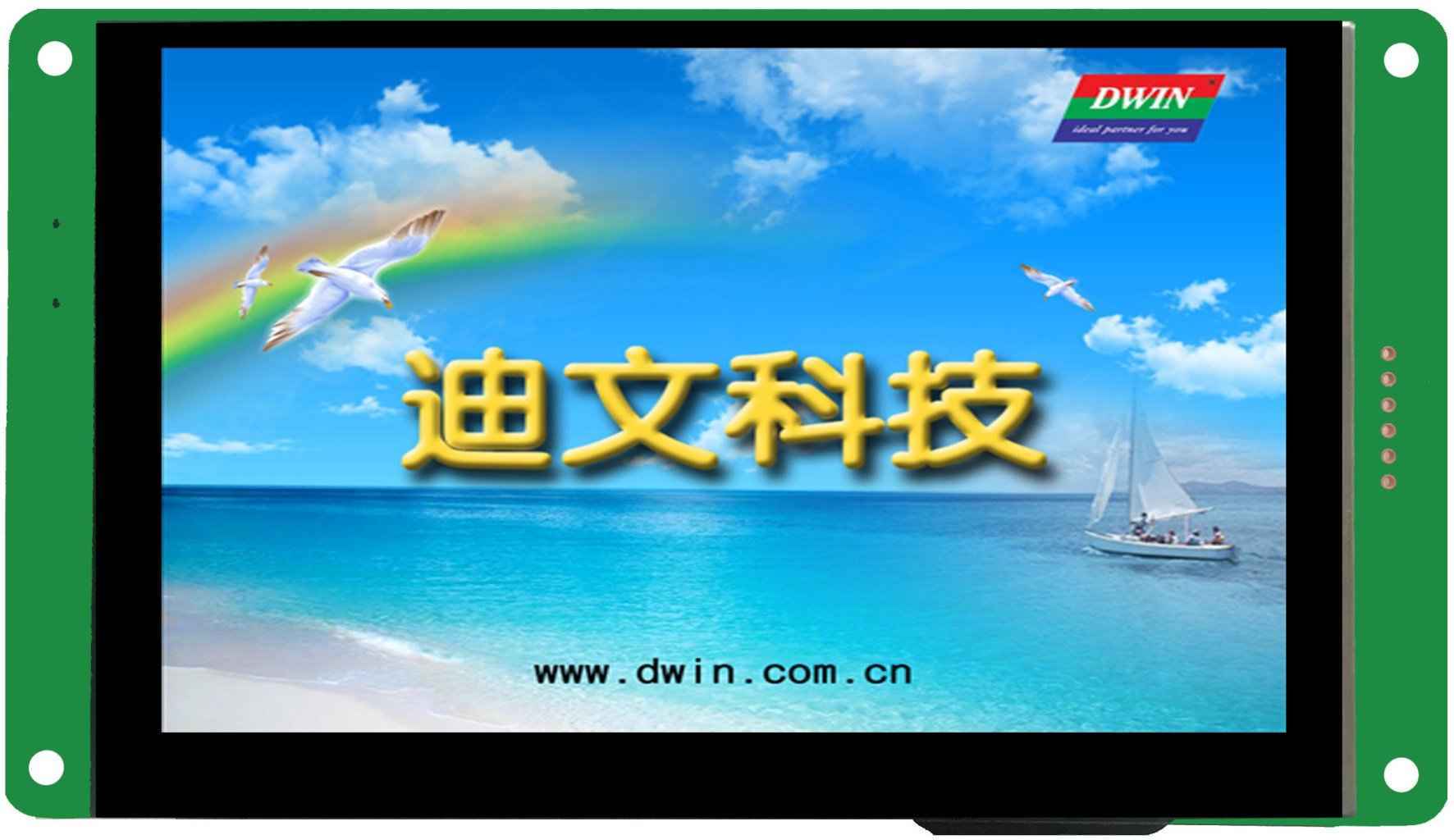

DMG80480C050-03WTC Емкостная сенсорная панель, Зуммер, модуль Wi-Fi 10 / DMG80480К050-03WTR Резистивная сенсорная панель, зуммер, модуль Wi-Fi 10 / DMG80480К050-03WN Зуммер, модуль Wi-Fi 10

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC: 270 нит / WTR: 240 нит / WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

108.0×64.8

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

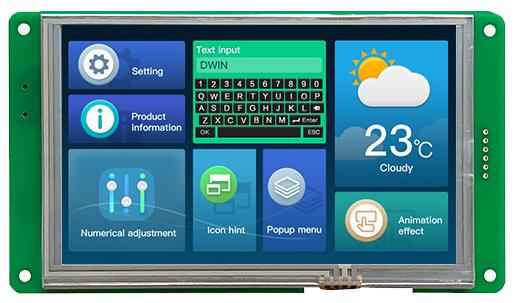

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

4.5~5.5

Напряжение питания, тип. [Напряжение и ток]

5V

Рабочий ток [Напряжение и ток]

VCC = +5В, подсветка включена, 240 мА. VCC = +5В, выкл., 70 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30~80℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC40_0.5mm, RGB interface

RTP интерфейс [Интерфейс]

4Pin_1.0mm

CTP интерфейс [Интерфейс]

6Pin_0.5mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iвых = 1 мА; 2.7~-3.2 В Выход 0: Iвых = -1 мА; 0.1~0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, 2.4~-5.5В тип. 3.3В. Вход 0: 0~1.0В

Входной интерфейс [Интерфейс]

UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232 (OS 配置后才能使用Only available after OS configuration)

Пользовательский интерфейс [Интерфейс]

Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с

Flash расширение [Память]

Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

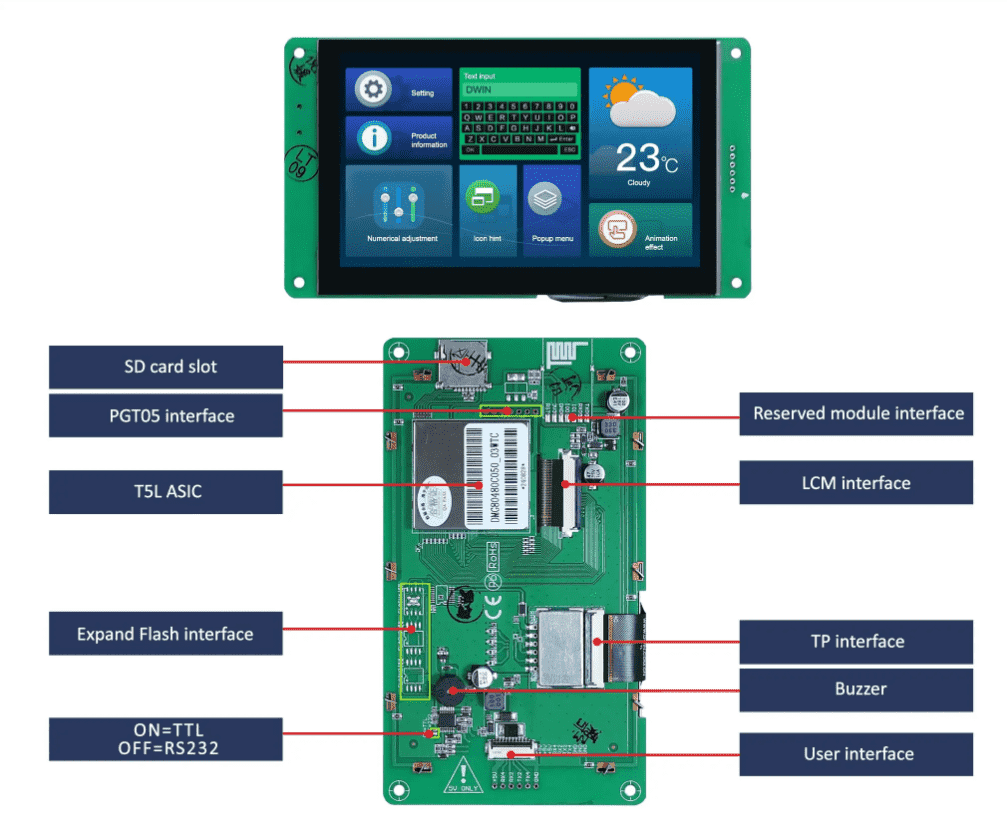

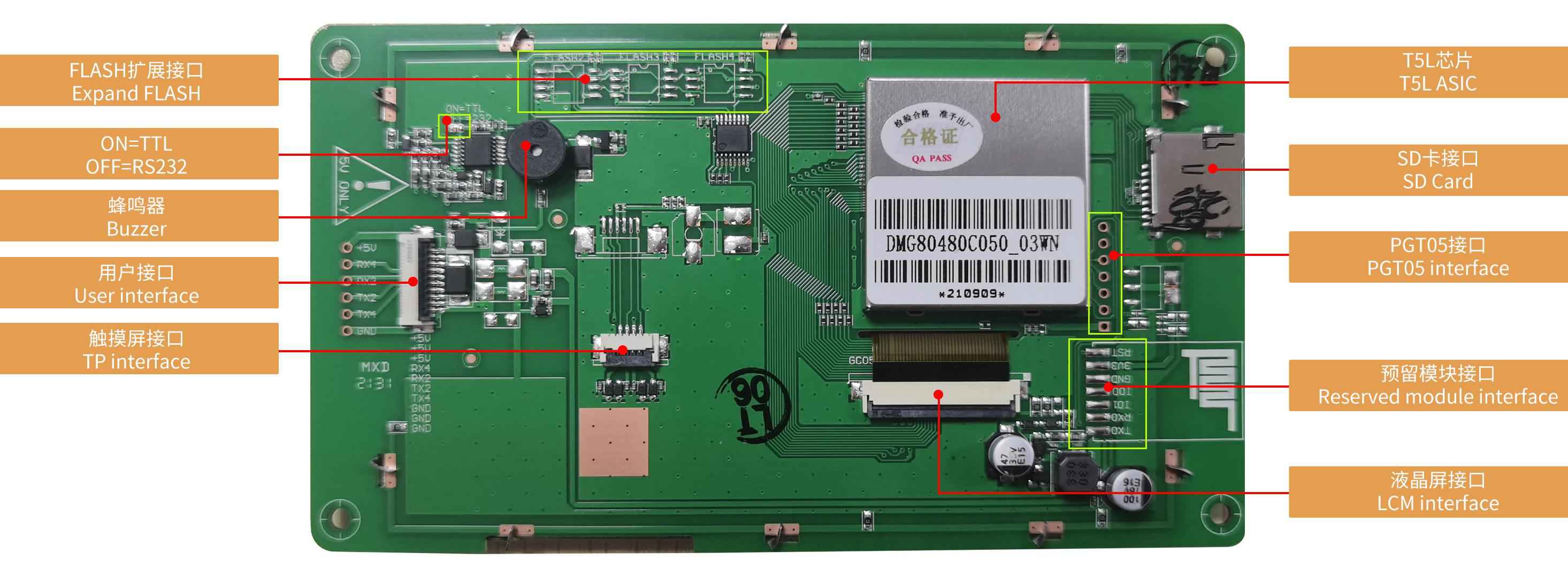

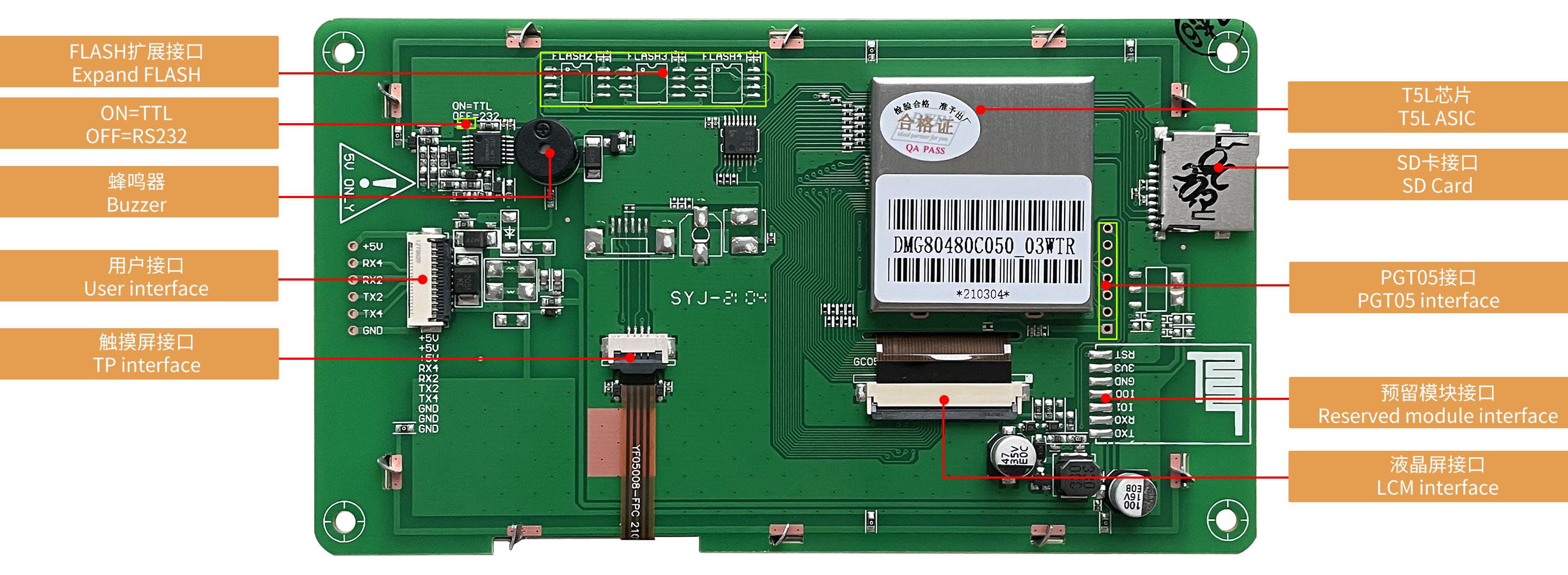

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Разъем [Интерфейс]

10Pin_1.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

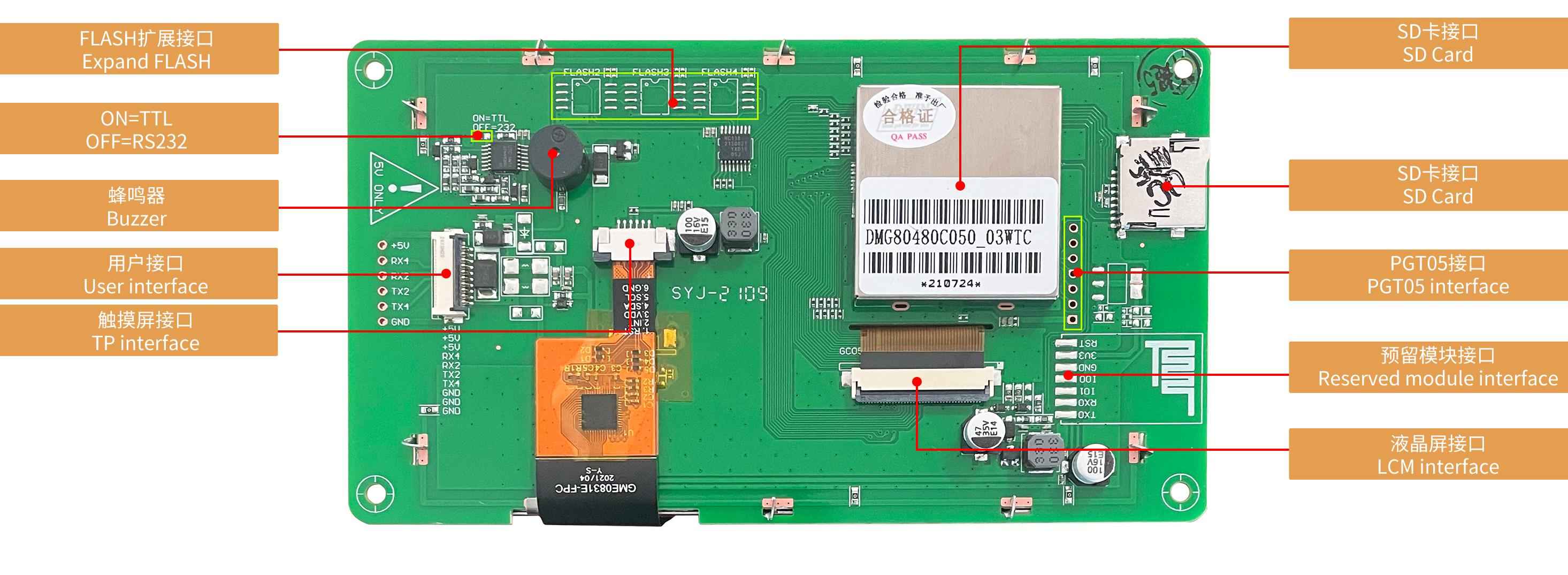

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c398ee188024667.mp4

В наличии

Да

T5L1 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2021-10-28

Гарантия

1 год

Страна бренда

Китай

• DMG80480C050_03WTC.pdf — Размер 2964.5Кб

• DMG80480C050_03WTR.pdf — Размер 2992.6Кб

• DMG80480C050_03WN.pdf — Размер 2947.1Кб
