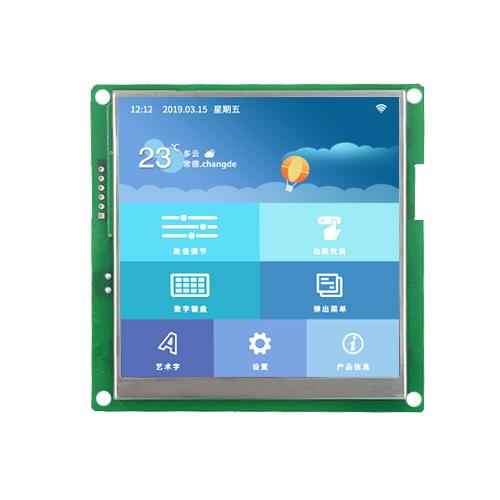

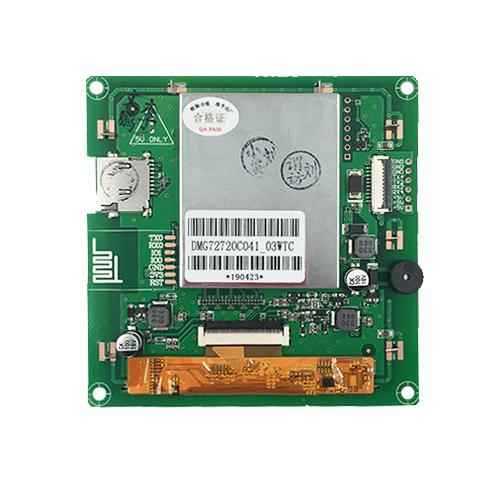

DMG72720C041_03WTC DWIN T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей коммерческого класса
DMG72720C041_03WTC DWIN T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей коммерческого класса фото 2
DMG72720C041_03WTC DWIN T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей коммерческого класса фото 3
DMG72720C041_03WTC DWIN T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей коммерческого класса фото 4
DMG72720C041_03WTC DWIN T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей коммерческого класса фото 5
DWIN
Отзывов: 0
Артикул: DMG72720C041_03WTC

Описание товара:

DMG72720C041_03WTC

ASIC T5L1 система DGUSII IPS-TFT-LCD 4.1 дюйма, разрешение 720*720 пикселей, 16.7М цветов, широкий угол обзора, сенсорный экран INCELL, коммерческого класса

  • Широкий угол обзора: 85°/85°/85°/85° (L/R/U/D).
  • Разъем 10Pin_1.0mm для питания и последовательной связи.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • Загрузка через SD-карту или последовательный порт on-line, скорость загрузки (типичное значение): 12 Кбайт/с.
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
4.1"
Разрешение
720×720
Срок жизни
≥ 20 000ч
Яркость
400 nit
Размеры (ШxВxГ), мм
90.70×89.40×11.50
Установочные размеры, мм
79.10(+0.3)×83.10(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

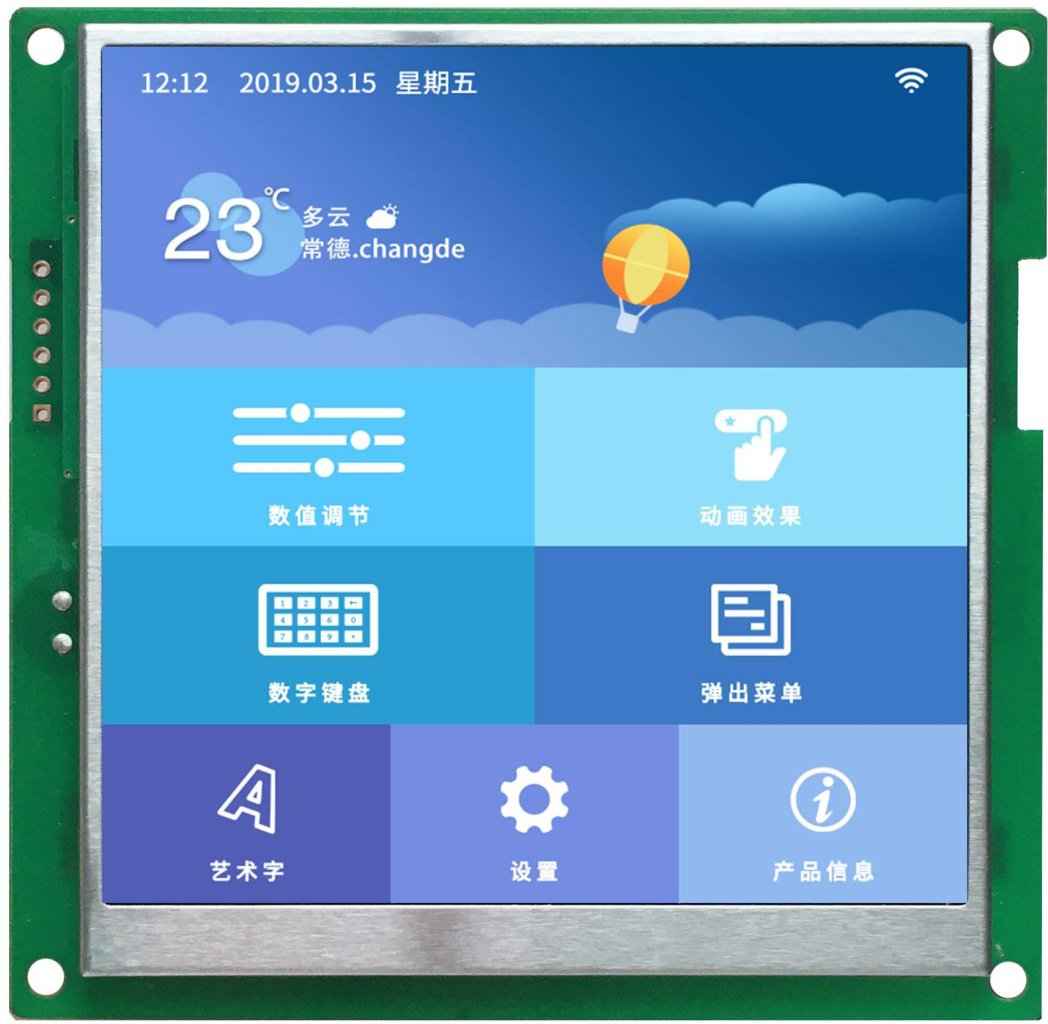

DWIN T5L1 UART HMI 4.1" IPS-TFT ЖК-дисплей коммерческого класса
DMG72720C041_03WTC

ASIC T5L1 система DGUSII IPS-TFT-LCD 4.1 дюйма, разрешение 720*720 пикселей, 16.7М цветов, широкий угол обзора, сенсорный экран INCELL

DMG72720C041_03WTC
1

1 (3) 1 (4)

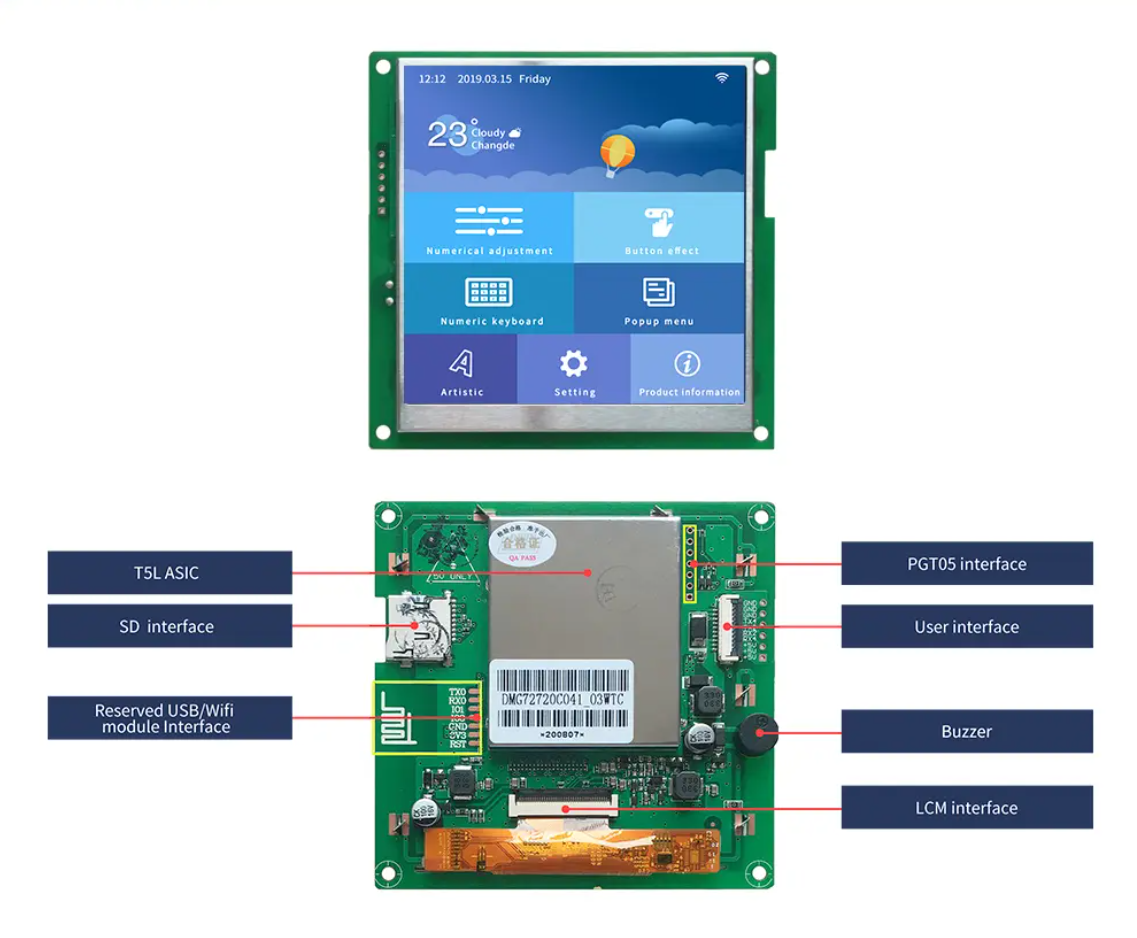

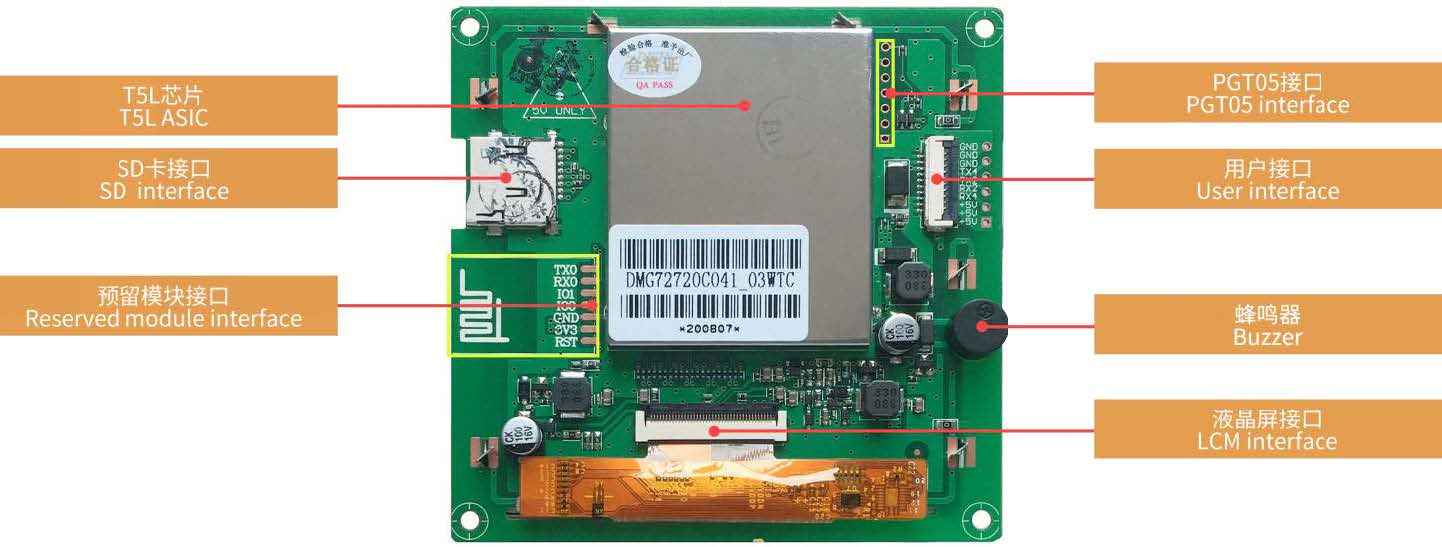

Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.1"
Разрешение 720×720
Срок жизни ≥ 20 000ч
Яркость 400 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 74.0×74.0
Область просмотра (View Area, V.A.) 75.0×75.0
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 90.70×89.40×11.50
Установочные размеры, мм 79.10(+0.3)×83.10(+0.3)
Пользовательский интерфейс и периферия
Периферия DMG72720C041_03WTC Емкостная сенсорная панель, зуммер, модуль WIFI_10
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура INCELL
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 95%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5В, подсветка включена, 220 мА. VCC = +5 В, подсветка выключена, 70 мА
Рабочая среда
Рабочая температура -20℃~70℃
Температура хранения -30℃~80℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
CTP интерфейс INCELL LCM interface: FPC40_0.5mm, MIPI
INCELL LCM интерфейс Есть
Скорость передачи данных 3150~3225600 бит/с, типичное значение 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2： 3.3V & 5V TTL/CMOS. UART4： 3.3V & 5V TTL/CMOS (Доступно только после настройки ОС)
Пользовательский интерфейс Разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с флэш-диска USB
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Ширина (мм) 90.7
Вес (грамм) 65
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

DMG72720C041_03WTC

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
63_3D-DMG72720C041-03WTC.rar 3D-данные , 39.39 КБ
Datasheet [Datasheet]
DMG72720C041_03WTC.pdf Datasheet , 1.81 МБ
