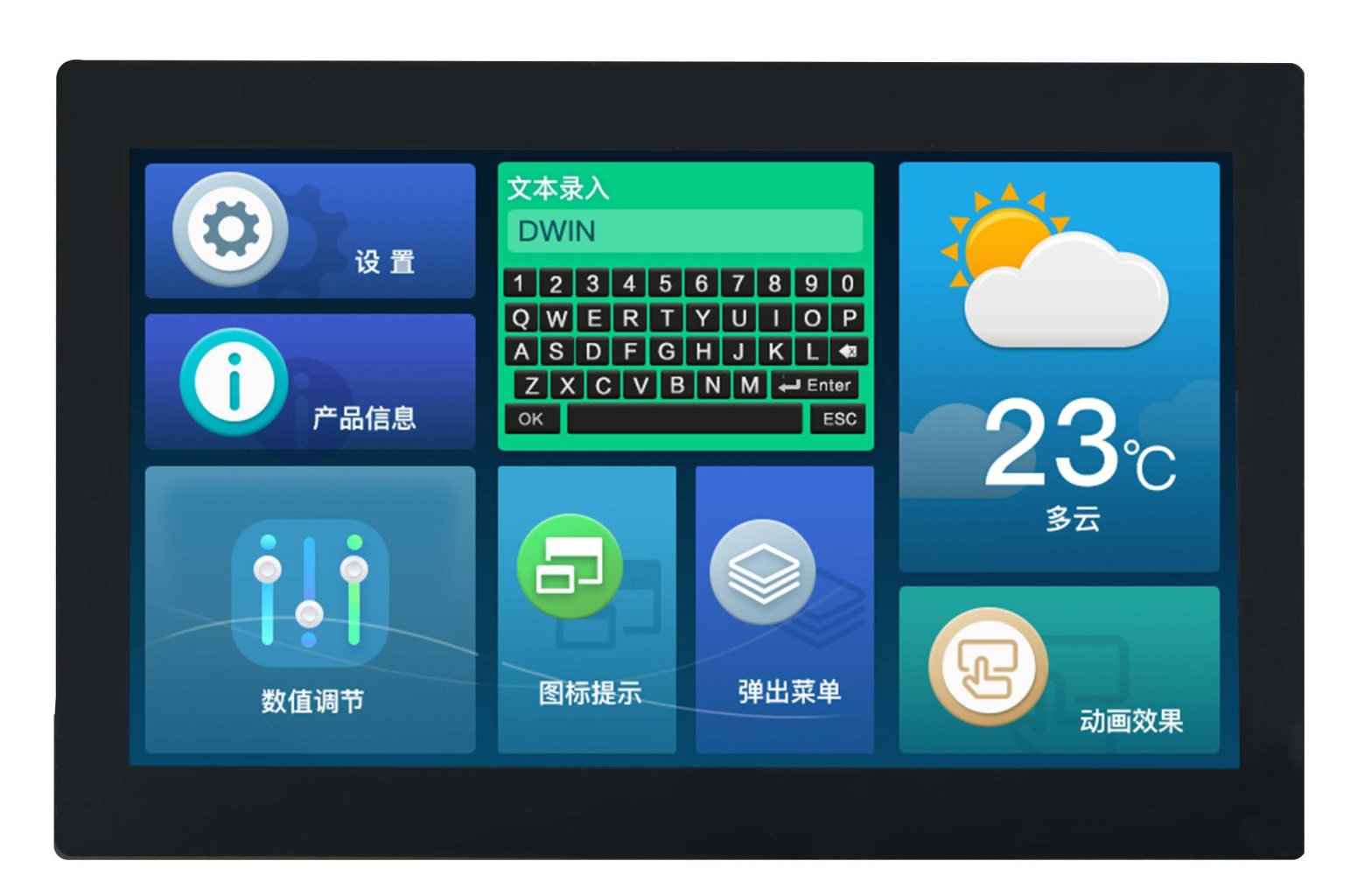

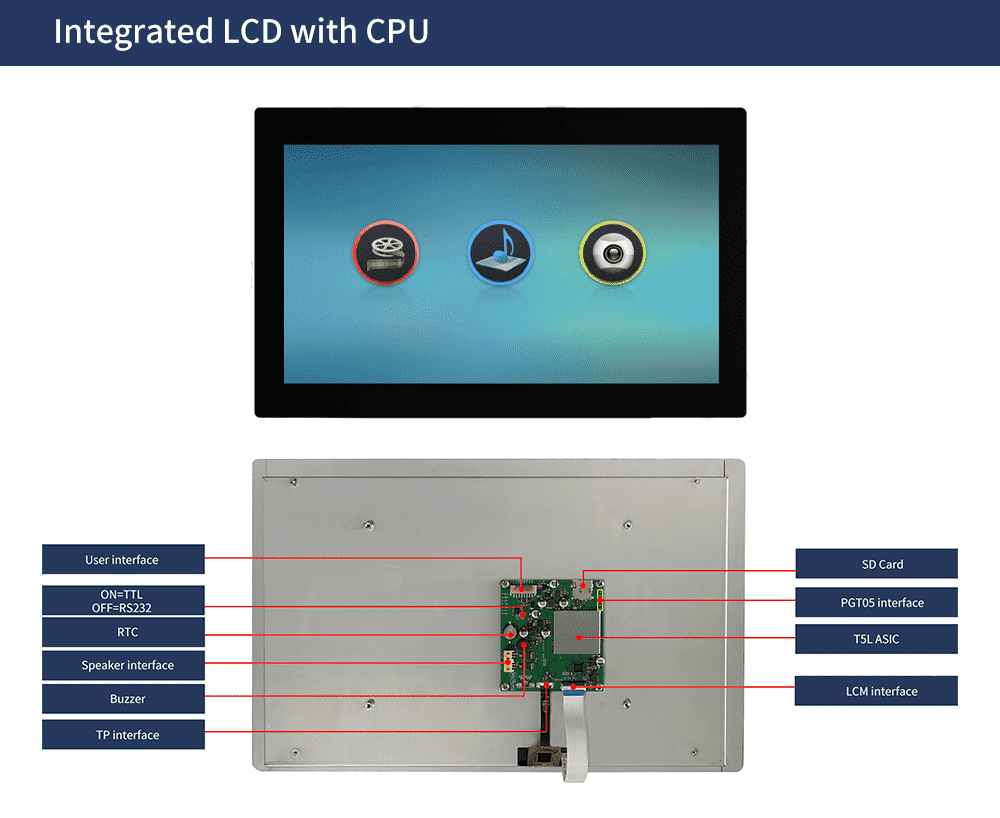

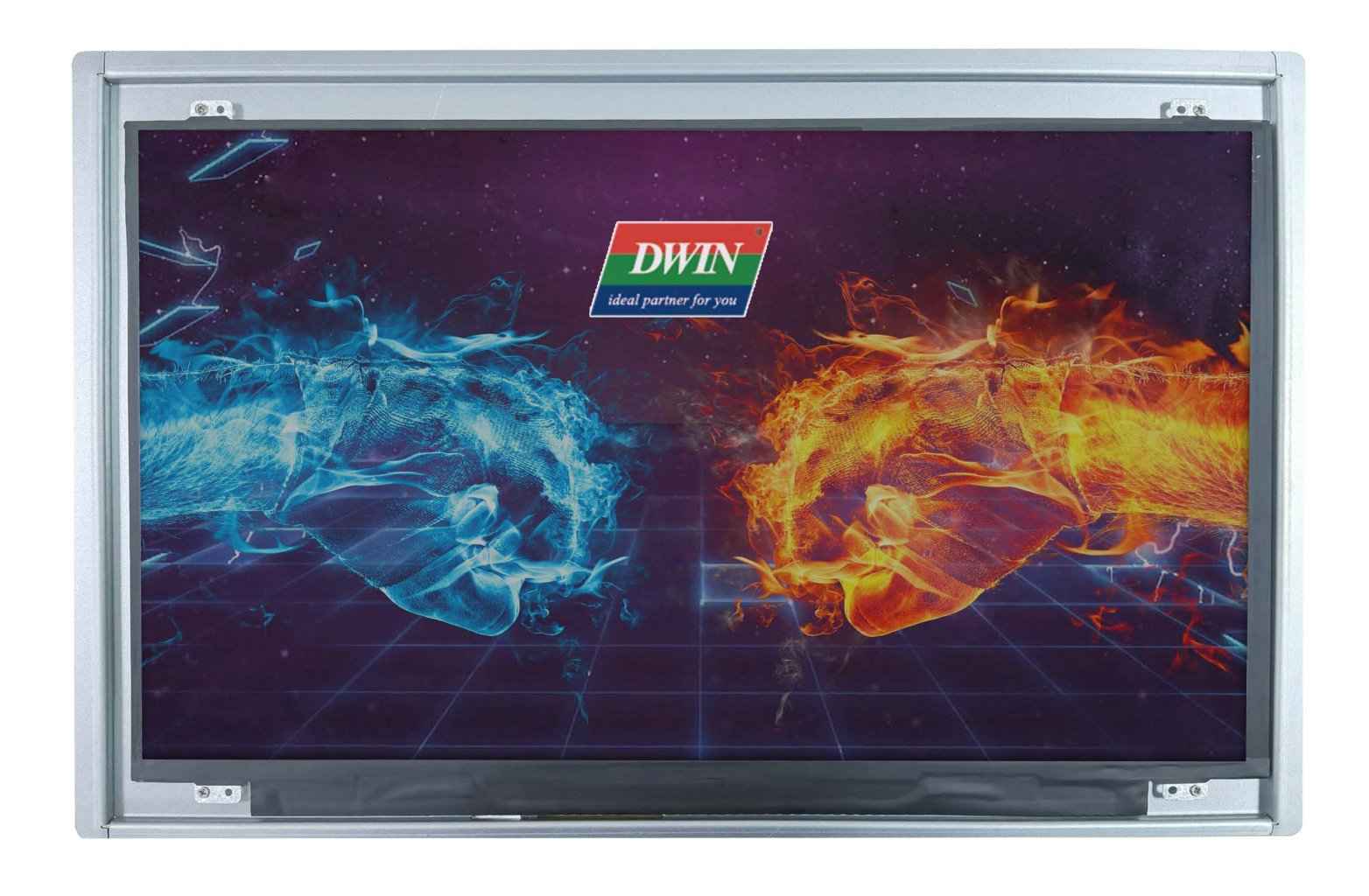

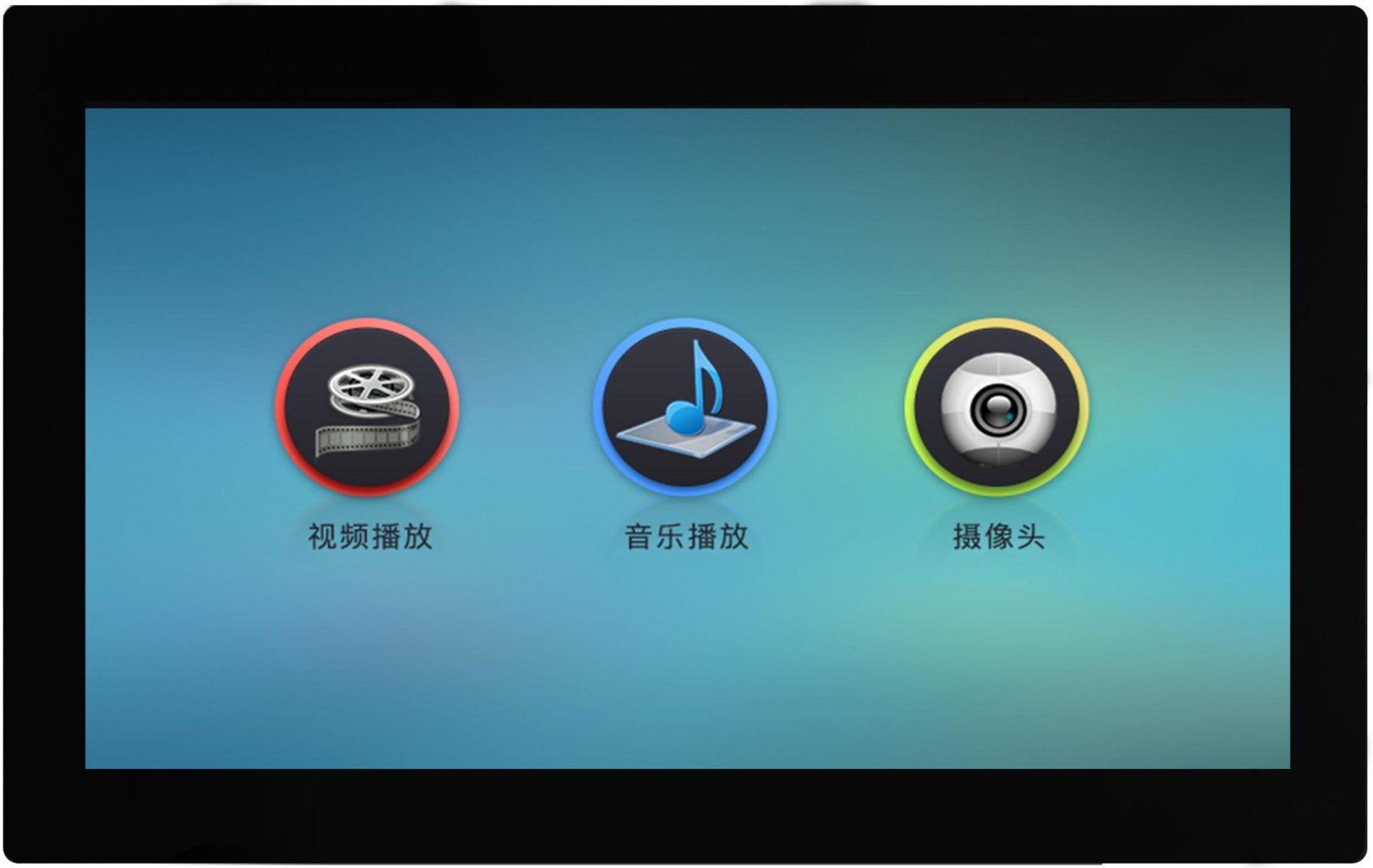

DMG19108C156_03W DWIN T5L2 UART HMI 15.6" AIoT IPS ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

15.6"

3D-данные [3D-данные]

9175

Разрешение [Дисплей]

1920×1080

Срок жизни [Дисплей]

≥ 10 000ч

Установочные размеры, мм [Размеры]

369.5(+0.3)×233.8(+0.3)

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC 220 нит / WTR 190 нит / WN 240 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (L/R/T/B)

Область отображения (Active Area, A.A.) [Дисплей]

343.16×192.59

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 раз

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 раз

Напряжение питания, В [Напряжение и ток]

12~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена, 530 мА

Рабочая температура [Рабочая среда]

WTC：-20~70℃ / WTR：-10~60℃ / WN: -10℃~60℃ (12V @ 60% RH)

Температура хранения [Рабочая среда]

WTC：-30~85℃ / WTR：-20~70℃ / WN: -20℃~60℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

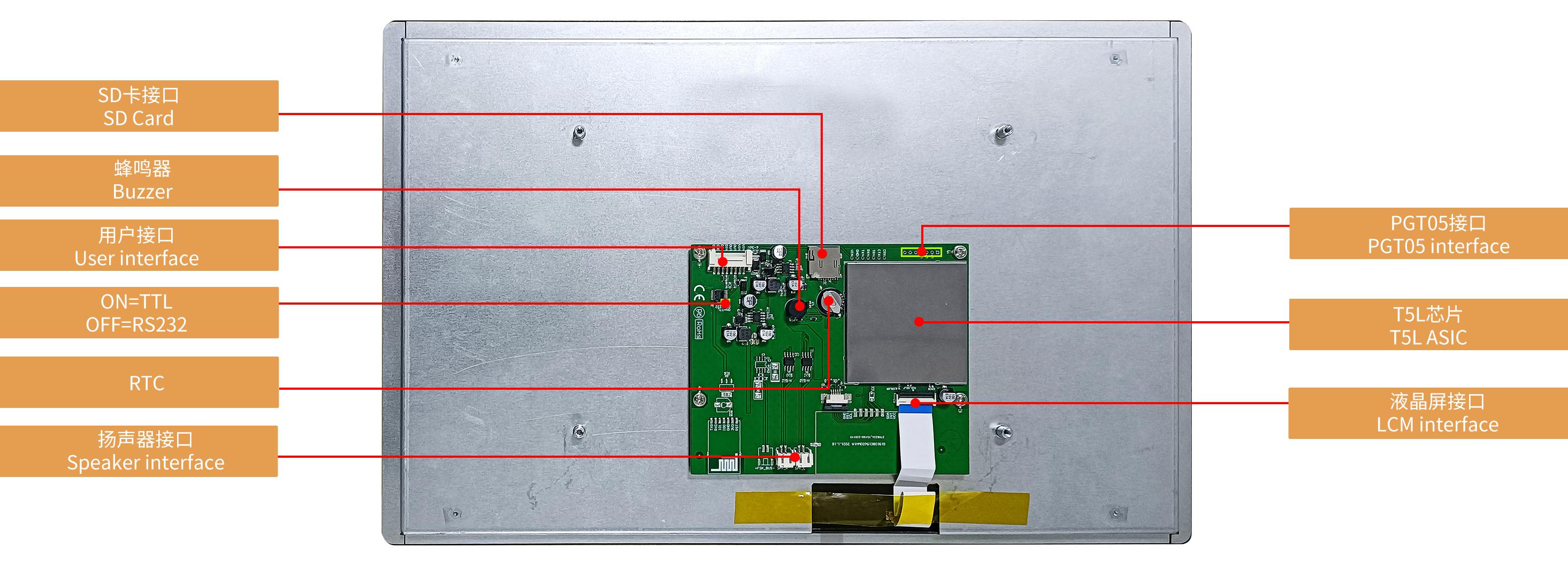

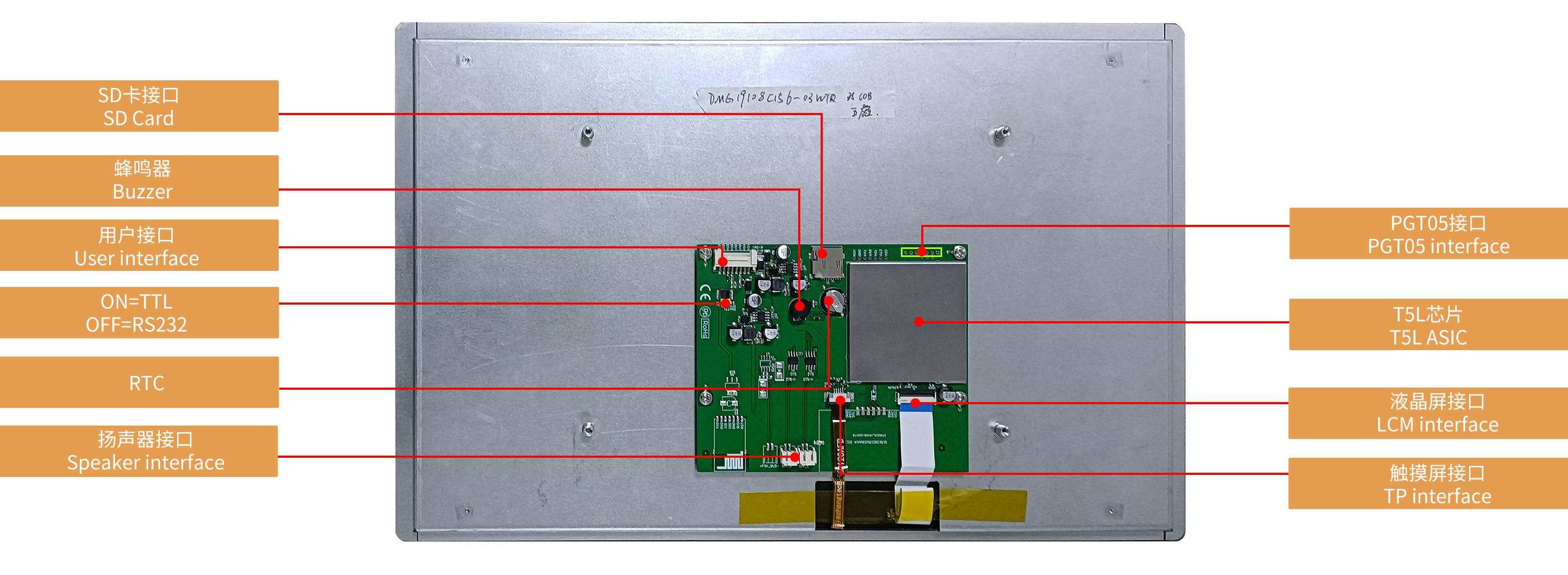

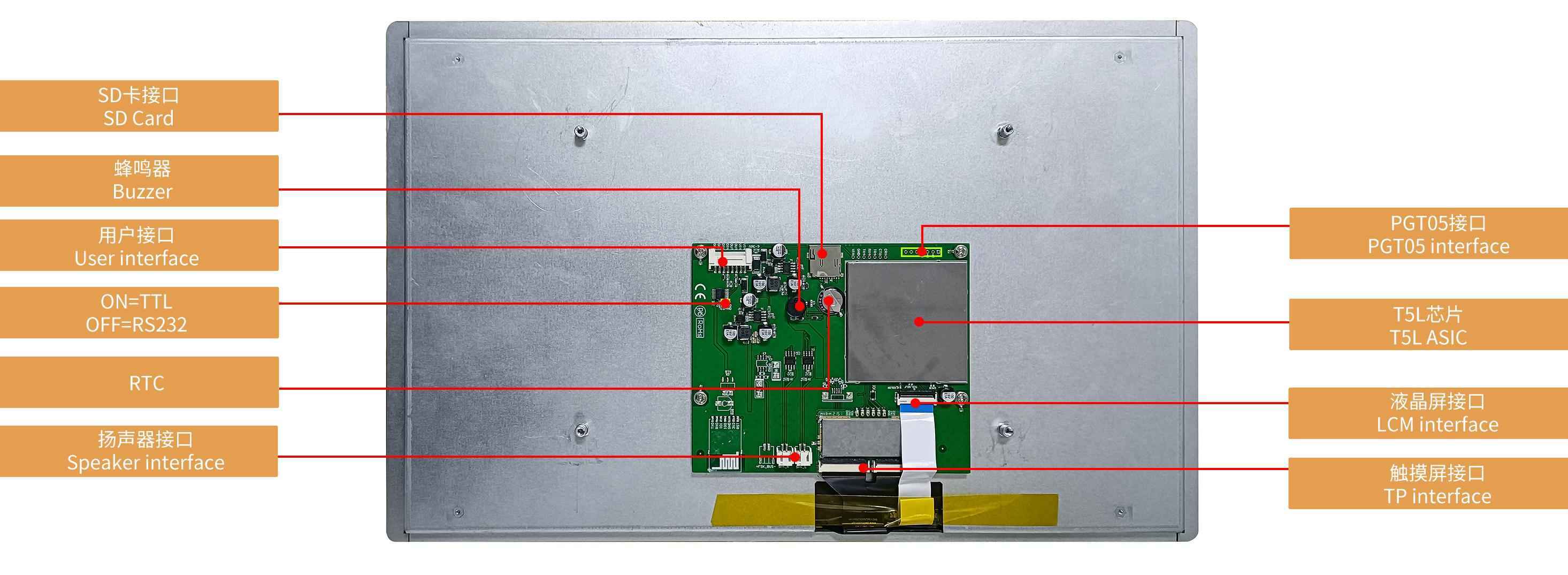

LCM интерфейс [Интерфейс]

FPC30 0.5mm, eDP interface

RTP интерфейс [Интерфейс]

FPC5_1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

5400~11.0592 Мбит/с тип. 115200

Выходное напряжение [Интерфейс]

Выход 1: Iвых = 4 мА; 4.78~5.0В. Выход 0: Iвых = -4 мА; 0~0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 4 мА, 2.5~5.0В. Вход 0: Iin = -4 мА, 0 ~ 1.0В

Пользовательский интерфейс [Интерфейс]

Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/sUART2:ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232

Flash расширение [Память]

512 Мбайт ИЛИ флэш-память для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

N81

Номинальная мощность [Электрические характеристики]

<10W

Интерфейс динамика [Интерфейс]

2Pin_ 2.0mm external loudspeaker

PGT05 интерфейс [Интерфейс]

Когда продукт сталкивается с какой-либо аварией, PGT05 может быть использован для обновления ядра DGUS и улучшения качества продукта.

Видео [Видео]

http://cdn.globalso.com/dwin-global/style/global/video/DMG19108C156_03WTC.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработано компанией DWIN. Массовое производство в 2019,1 Мбайт Ни флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-03-07

Гарантия

1 год

Страна бренда

Китай

• DMG19108C156_03WTC.pdf — Размер 2922.3Кб

• DMG19108C156_03WTR.pdf — Размер 2999.2Кб

• DMG19108C156_03WN.pdf — Размер 3294.2Кб

• Datasheet

  84_DMG19108C156_03W.rar — Размер 4205.3Кб
