DMG12720C050_03WTC DWIN T5L2 UART HMI 5" IPS Incell ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG12720C050_03WTC DWIN T5L2 UART HMI 5" IPS Incell ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью фото 2
DMG12720C050_03WTC DWIN T5L2 UART HMI 5" IPS Incell ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью фото 3
DMG12720C050_03WTC DWIN T5L2 UART HMI 5" IPS Incell ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью фото 4
DWIN
Отзывов: 0
Артикул: DMG12720C050_03WTC

Описание товара:

DMG12720C050_03WTC

ASIC IPS-TFT-LCD 5.0 дюйма, разрешение 720*1280 пикселей, 16.7М цветов, широкий угол обзора, сенсорный экран Incell

  • Емкостный сенсорный экран.
  • Интерфейс TTL/CMOS; соединительный провод 10Pin_1.0mm FCC.
  • Загрузка через SD-карту или онлайн-последовательный порт, USB и Wifi-модуль являются дополнительными.
  • Основан на T5L2, работает под управлением системы DGUS II, коммерческого класса.
  • Удобный инструмент разработки графического интерфейса DWIN DGUS V7.624 для разработки графического интерфейса.
  • Двойная система разработки: DGUSⅡ/TA (набор инструкций).
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).
  • Поддерживаются Arduino, STM32, Microchip или ESP8266 и другие любые микроконтроллеры.

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
5.0"
Разрешение
1280×720
Срок жизни
≥ 20 000ч
Яркость
270 nit
Размеры (ШxВxГ), мм
71.8×133.9×9.4
Вес нетто
70
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

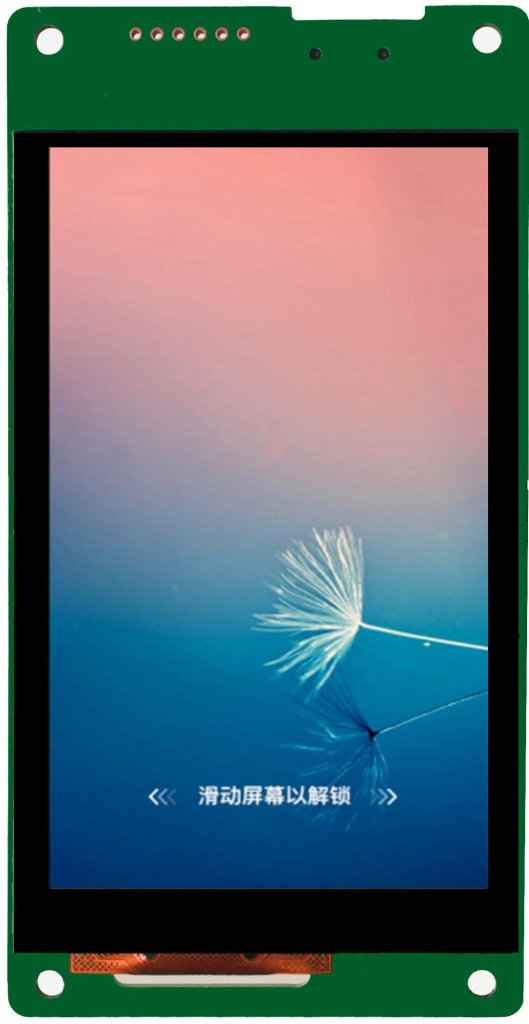

DWIN T5L2 UART HMI 5" IPS-TFT ЖК-дисплей коммерческого класса
DMG12720C050_03WTC

ASIC IPS-TFT-LCD 5.0 дюйма, разрешение 720*1280 пикселей, 16.7М цветов, широкий угол обзора, сенсорный экран Incell. Основан на T5L2, работает под управлением системы DGUS II, коммерческого класса

DMG12720C050_03WTC(1)
vfwwe

1
12 (1)

23211q
10 PIN 1.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 5.0"
Разрешение 1280×720
Срок жизни ≥ 20 000ч
Яркость 270 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 62.1×110.40
Область просмотра (View Area, V.A.) 63.1×111.4
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 71.8×133.9×9.4
Вес нетто 70
Установочные размеры, мм 68.4(+0.3)×119.2(+0.3)
Пользовательский интерфейс и периферия

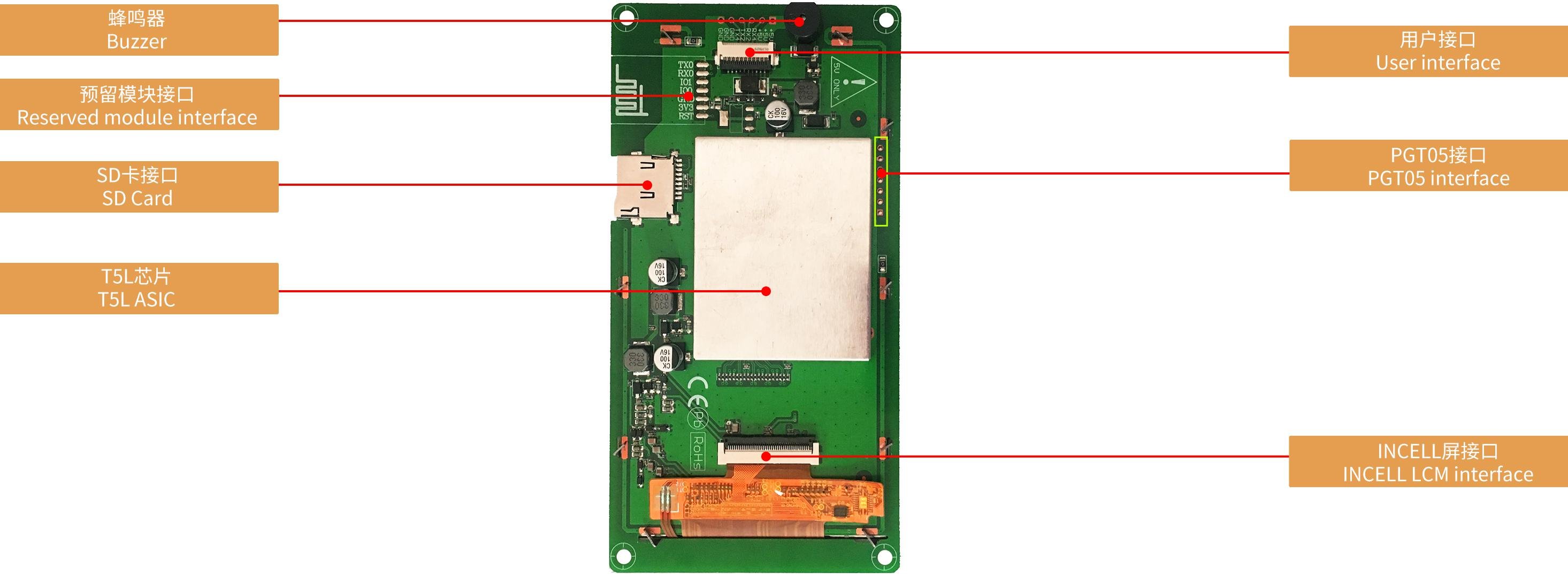

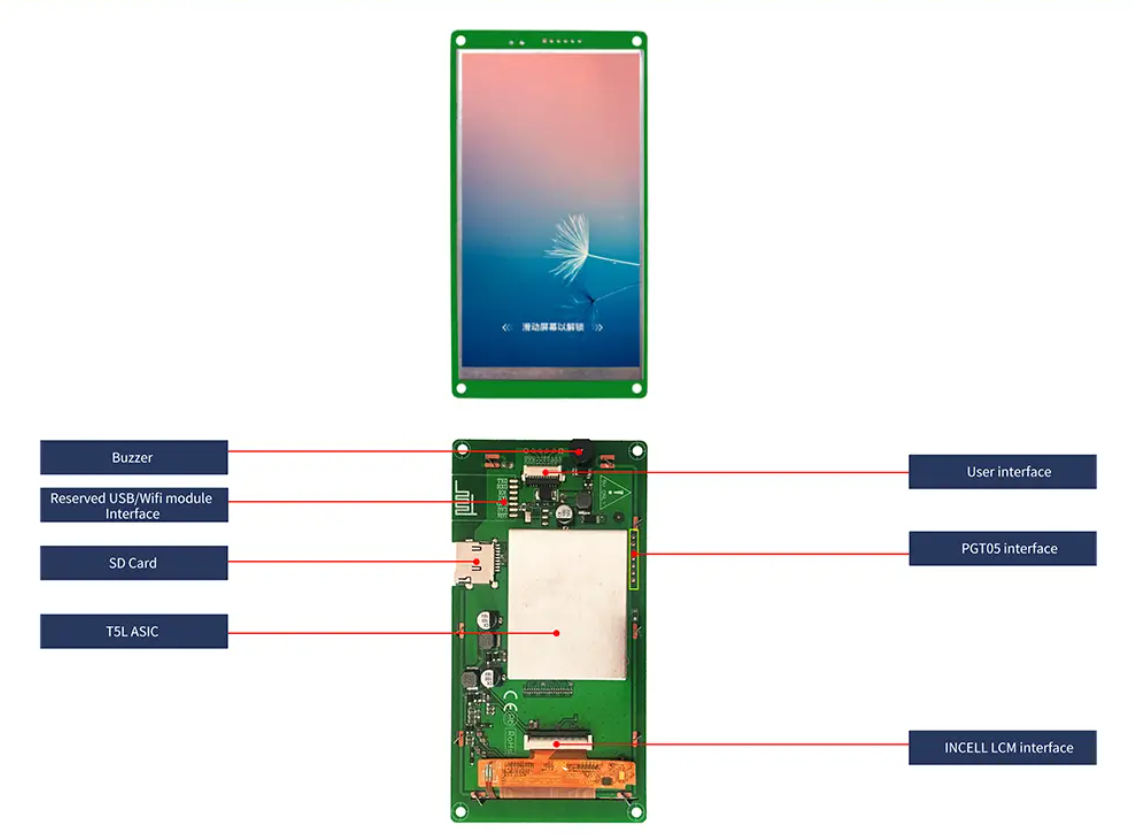

Периферия DMG12720C050_03WTC Емкостный сенсорный экран, зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура INCELL
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 95%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = 5В, максимальная подсветка, 440 мА. VCC = 5В, выкл., 120 мА
Рабочая среда
Рабочая температура -20 ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения -30~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
Интерфейс
LCM интерфейс FPC40 0.5mm, MIPI interface
INCELL LCM интерфейс Есть
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход :, Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: TTL/CMOS. UART4: TTL/CMOS (Only available after OS configuration)
Пользовательский интерфейс Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт /sUART2: TTL /CMOSUART4: TTL /CMOS (доступно только после настройки ОС)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт

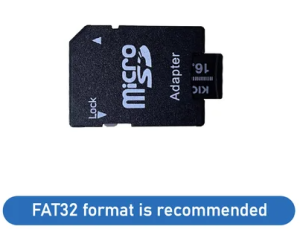

SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-05
Datasheet
Вес и габариты
Ширина (мм) 133.9
Вес (грамм) 68
Прочие
Гарантия 1 год
Страна бренда Китай
Габаритные размеры товара (В*Ш*Г) 133.9×71.8×9.4

C этим товаром искали

DMG12720C050_03WTC

Такого товара не существует

Файлы

3D-данные [3D-данные]
10_DMG12720C050_03W.rar 3D-данные , 48.03 КБ
Datasheet [Datasheet]
DMG12720C050_03WTC.pdf Datasheet , 2.78 МБ
