DWIN

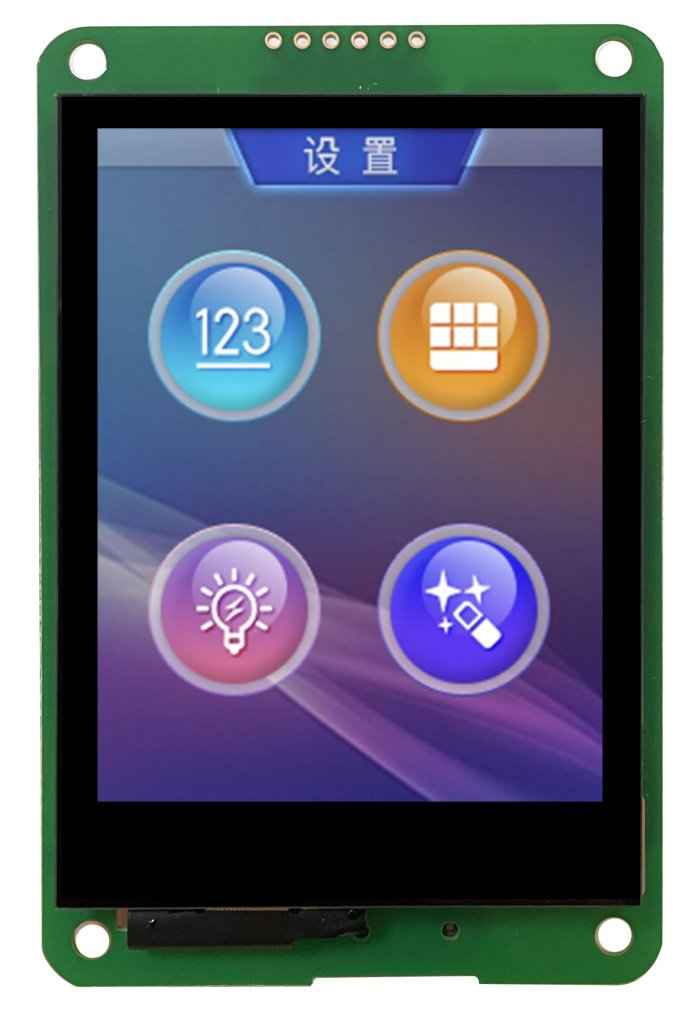

Артикул: DMG32240C028_03WTC

Описание товара:

DMG32240C028_03W

DWIN TN-TFT-LCD 2.8 дюйма, разрешение 320*240 пикселей, 16.7М цветов, нормальный угол обзора

  • На основе собственной разработки T5L1 ASIC, 2,8 дюйма, 262 тыс. цветов, 320*240 пикселей TFT LCD.
  • Сенсорный режим: Отсутствует /Резистивный / Емкостный.
  • Соединительный провод FCC 10Pin1.0mm.
  • Способы загрузки с SD-карты или DGUS TOOL через последовательный порт в режиме реального времени.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • Ядро ОС использует классическое ядро 8051, открытое для второй разработки.
  • Вес нетто: DMG32240C028_03WN: 35 г /03WTR: 40 г /03WTC: 46 г.

Другие варианты товара:
Тип Touch-панели :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
2.8"
Разрешение
320×240
Срок жизни
≥ 20 000ч
Установочные размеры, мм
70.0(+0.3)×51.0(+0.3)
Периферия

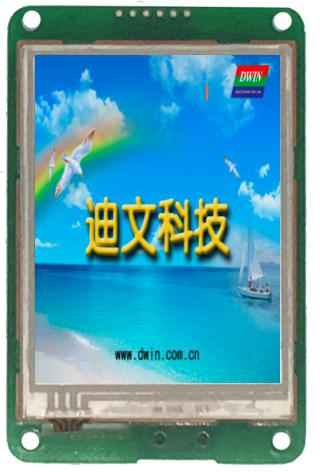

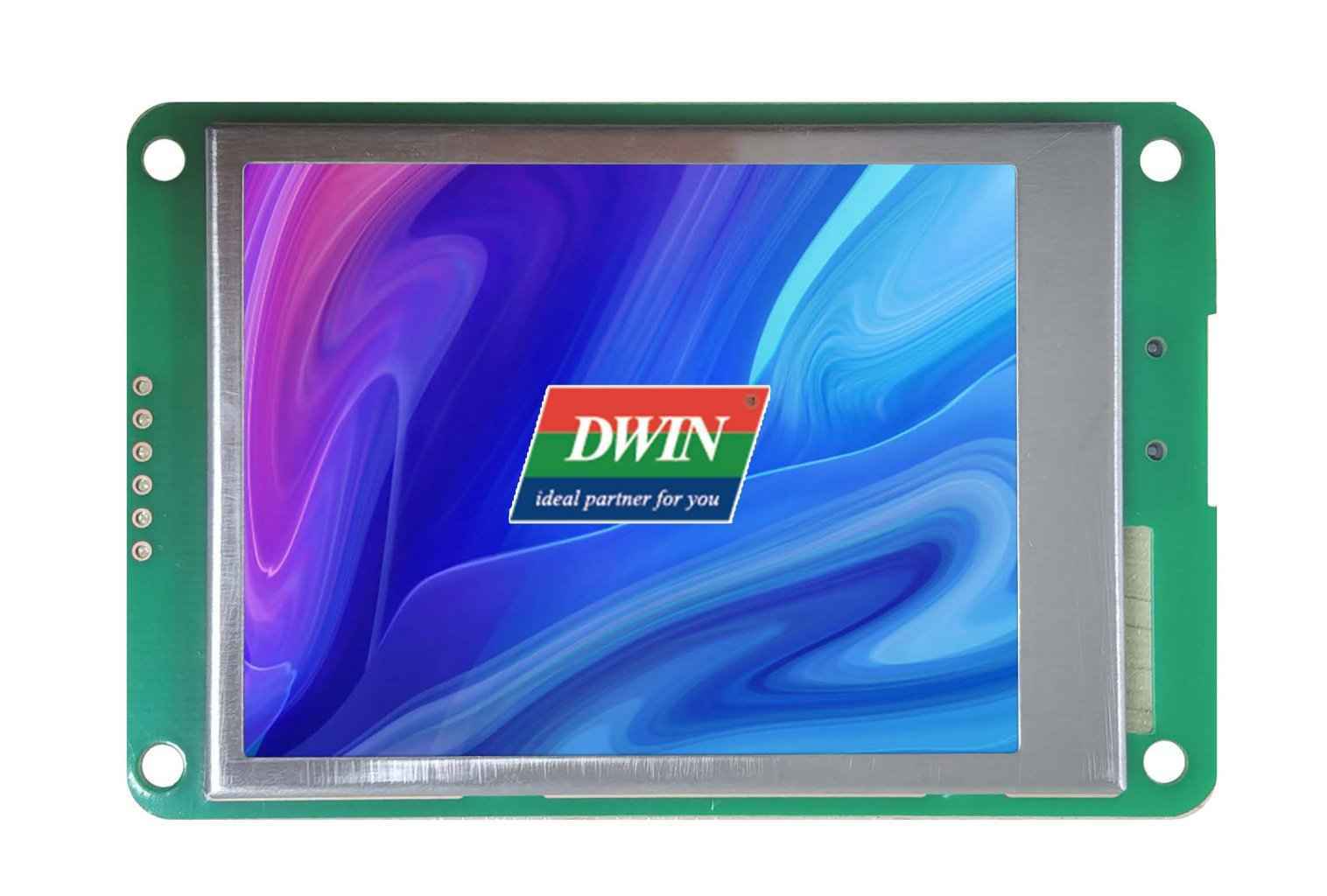

DMG32240C028_03WTC Емкостная сенсорная панель, Зуммер / DMG32240C028_03WTR Резистивная сенсорная панель, Зуммер / DMG32240C028_03WN Без сенсорной панели, Зуммер
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

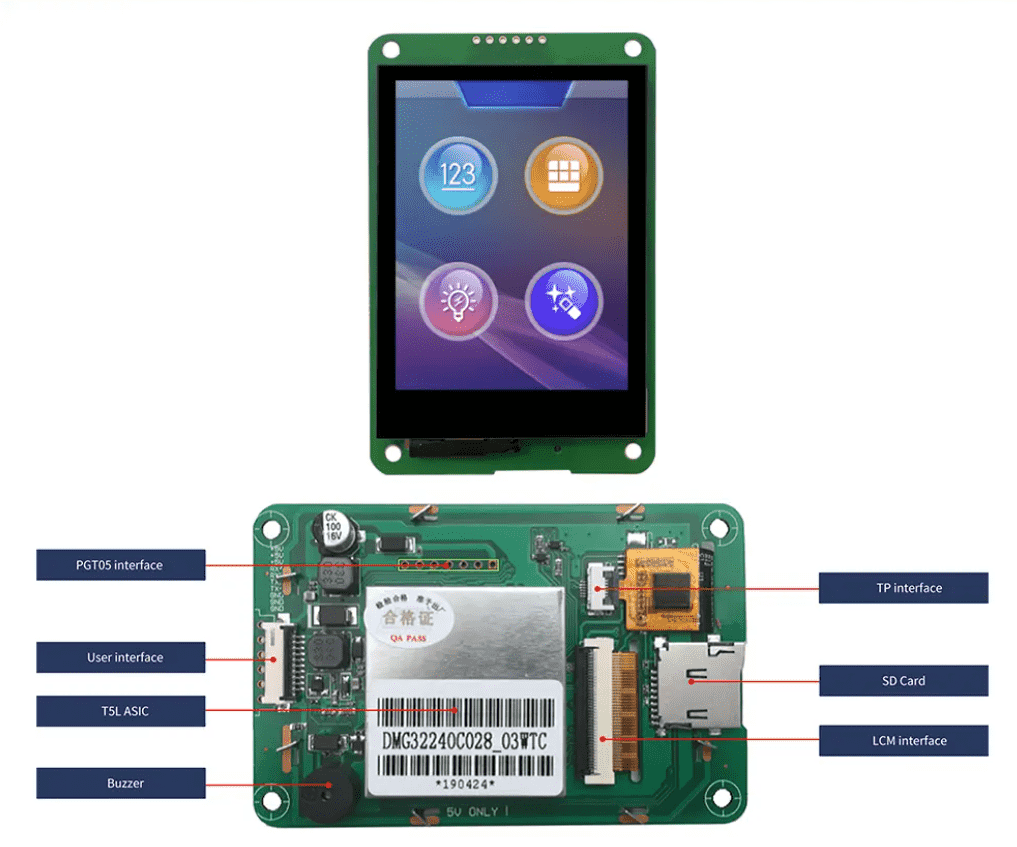

DWIN T5L1 UART HMI 2.8" TN-TFT ЖК-дисплей коммерческого класса
DMG32240C028_03W

2.8 дюйма, разрешение 320*240 пикселей, 16.7М цветов, TN-TFT-LCD, нормальный угол обзора

DMG32240C028_03WTC
2

Application

1 (1)
1 (2)


55 (2)
55 (1)


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 2.8"
Разрешение 320×240
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость WTC: 270 нит / WTR: 240 нит / WN: 300 нит
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 58.30×44.20
Подсветка LED
Яркость 270 nit
Размеры
Установочные размеры, мм 70.0(+0.3)×51.0(+0.3)
Размеры (ШxВxГ), мм 85.2×55.6×12.0
Пользовательский интерфейс и периферия
Периферия DMG32240C028_03WTC Емкостная сенсорная панель, Зуммер / DMG32240C028_03WTR Резистивная сенсорная панель, Зуммер / DMG32240C028_03WN Без сенсорной панели, Зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC=5 В, максимальная подсветка, 100 мА. VCC=5В, подсветка выключена, 40мА
Рабочая среда
Рабочая температура -20℃ ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения -30~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation

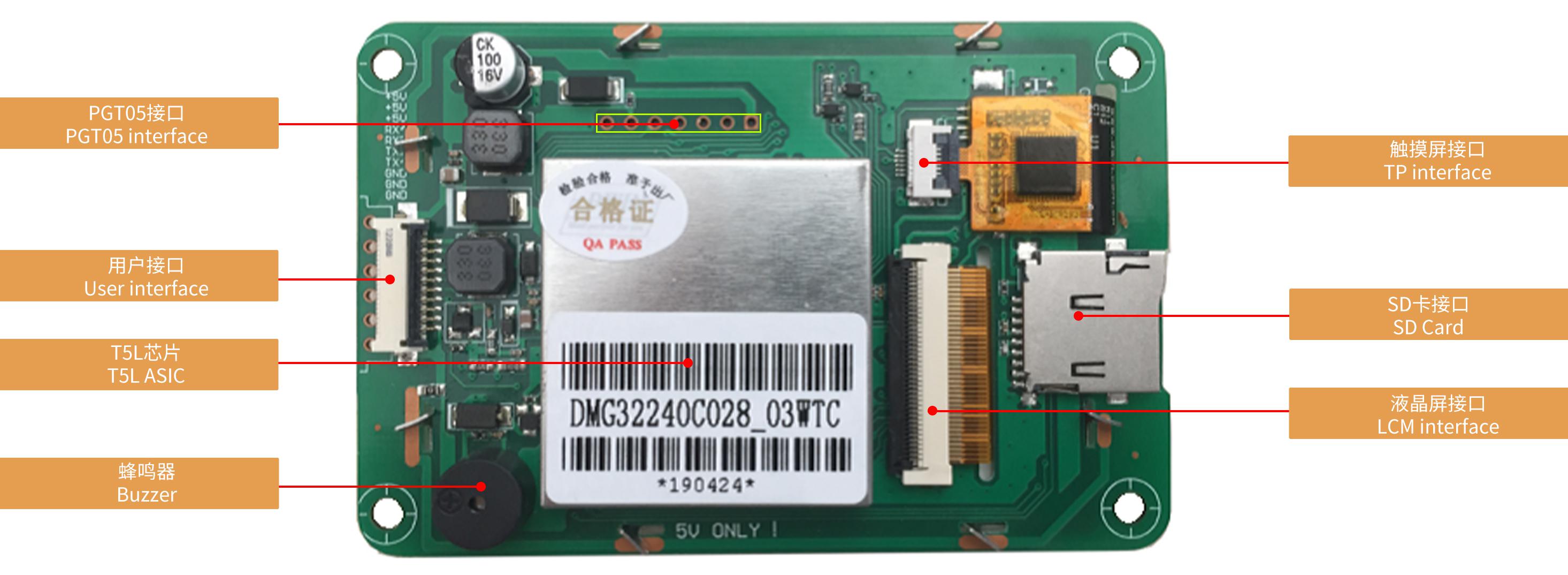

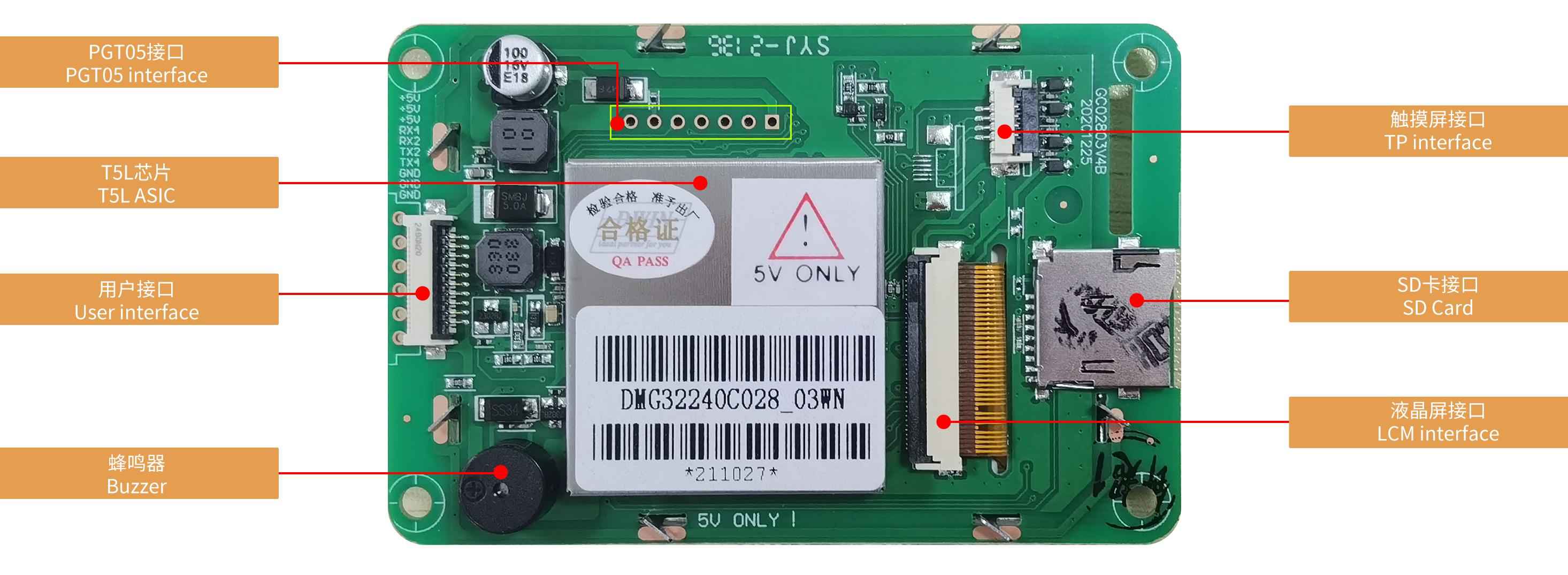

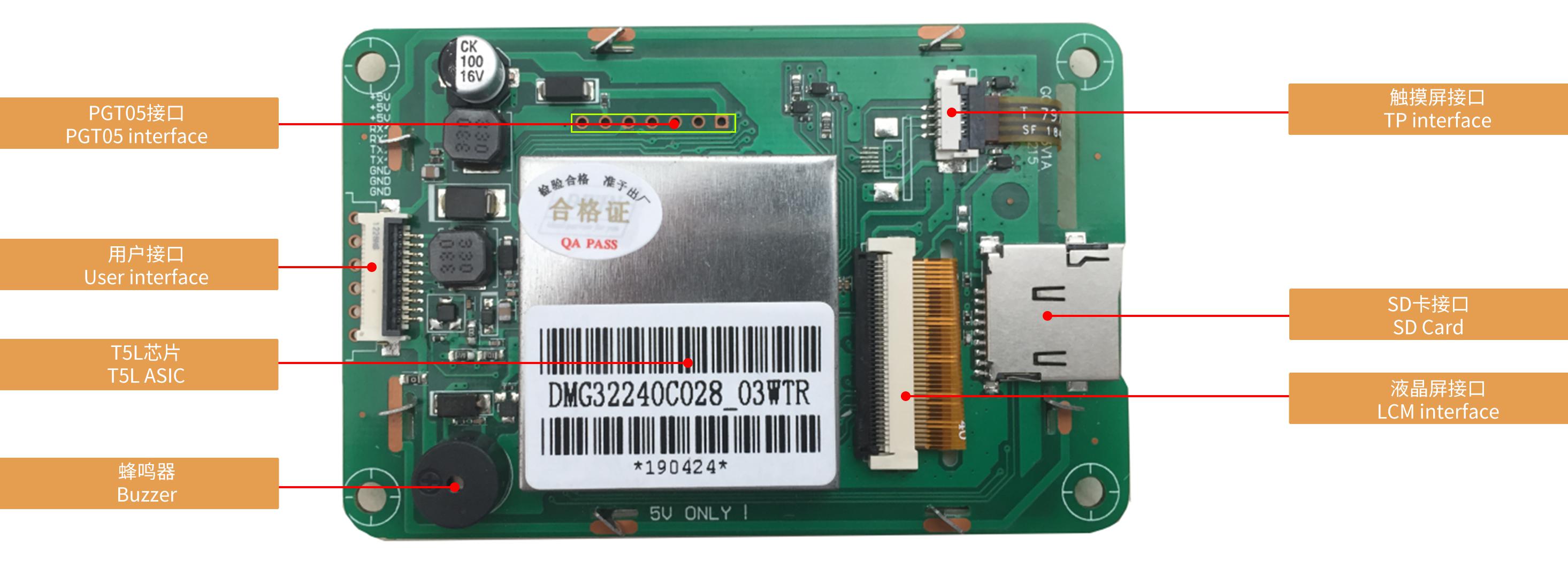

Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс FPC6_0.5mm, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = -4 мА; 3.0~3.3В. Выход 0: Iвых = 4 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: 2.4~5.0В. Вход 0: 0~0.5В
Входной интерфейс UART2: TTL/CMOS. UART4: TTL/CMOS; (OS Only available after OS configuration)
Пользовательский интерфейс Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/сUART2: TTL/CMOS; UART4: TTL/CMOS; (Доступно только после настройки ОС)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2021-11-02
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG32240C028_03WTC

Похожие товары (8)

Такого товара не существует

Файлы

55_3D-DMG32240C028-03W.zip 3D-данные , 527.83 КБ
DMG32240C028_03WTC.pdf Datasheet , 2.68 МБ
DMG32240C028_03WTR.pdf Datasheet , 2.55 МБ
DMG32240C028_03WN.pdf Datasheet , 2.8 МБ

Видео

DMG32240C028_03W DWIN T5L1 UART HMI 2.8" TN ЖК-дисплей коммерческого класса
