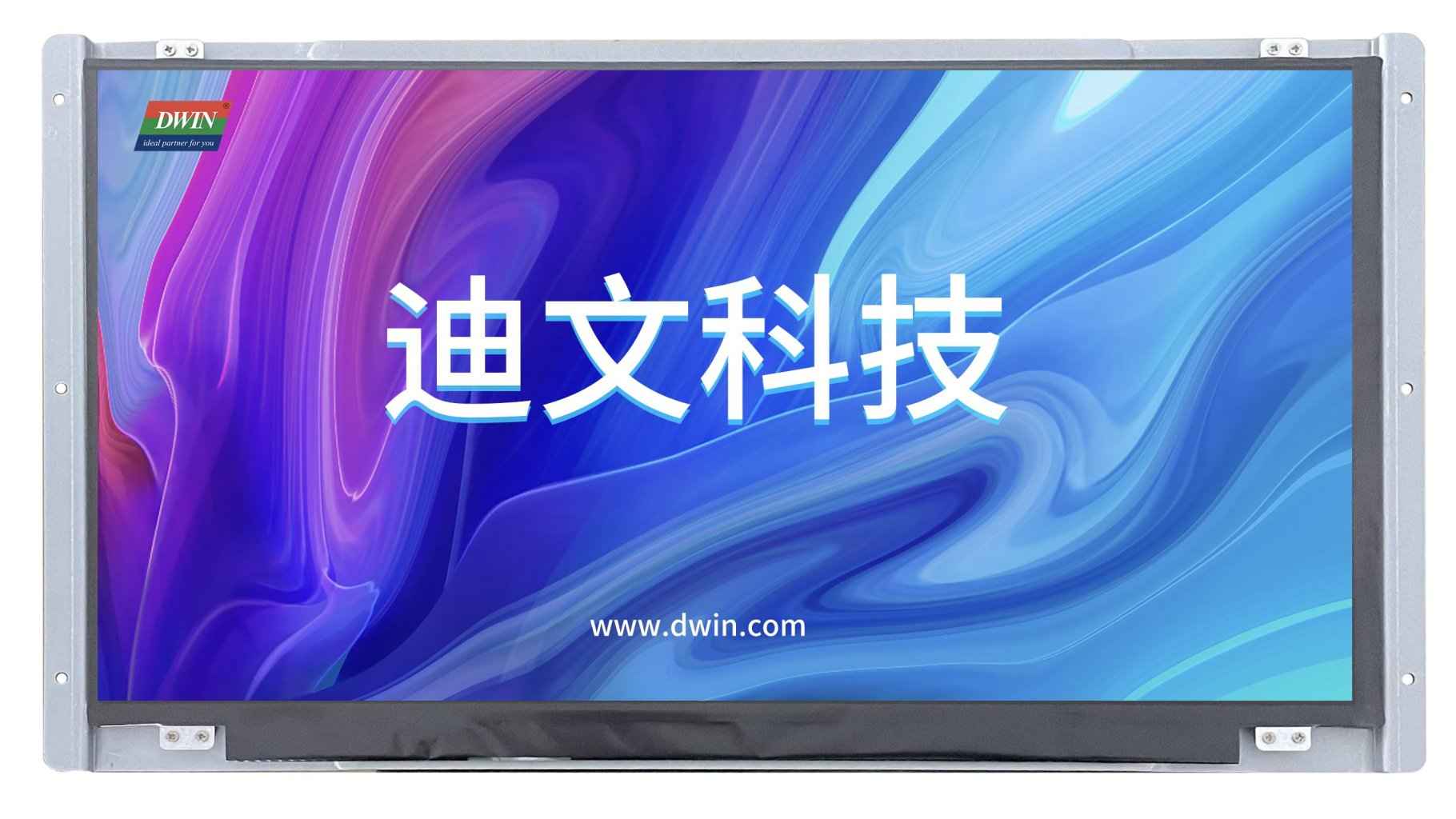

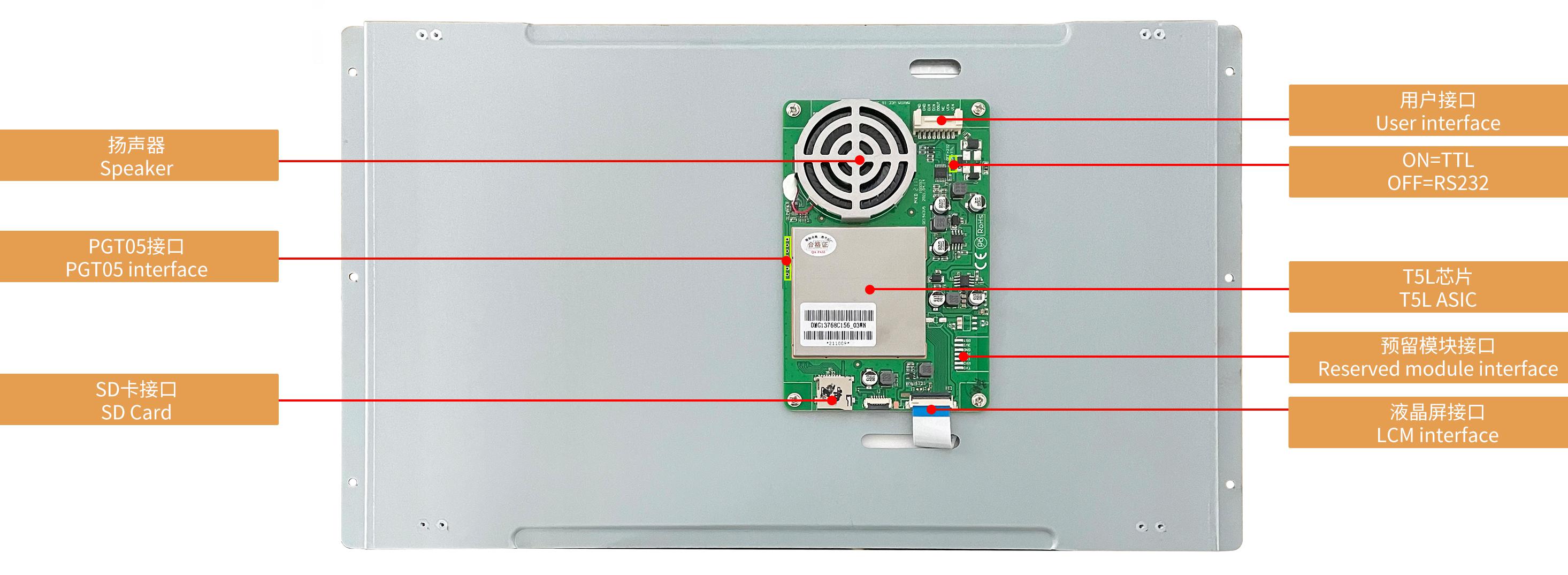

DMG13768C156_03W DWIN T5L2 UART HMI 15.6" TN ЖК-дисплей коммерческого класса

DMG13768C156_03W DWIN T5L2 UART HMI 15.6" TN ЖК-дисплей коммерческого класса

Описание товара:

DMG13768C156_03W

ASIC T5L2 TN-TFT-LCD 15.6-дюймовый, разрешение 1366*768 пикселей, 262К цветов, нормальный угол обзора, коммерческого класса

Нет сенсорного экрана / Емкостный сенсорный экран опционально.
Интерфейс TTL/RS232, соединительный провод 8Pin_2.0mm.
Загрузка через SD-карту или последовательный порт on-line.
Основан на DWIN T5L2, работает под управлением системы DGUS II.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Двойная система разработки: набор инструкций DGUS II/TA.
Угол обзора EWTN: 70/70/50/55 (L/R/U/D).
С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. DWIN OS kenel открыта для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L2 UART HMI 15.6" TN-TFT ЖК-дисплей коммерческого класса
DMG13768C156_03W

ASIC T5L2 TN-TFT-LCD 15.6-дюймовый, разрешение 1366*768 пикселей, 262К цветов, нормальный угол обзора, коммерческого класса. Основан на DWIN T5L2, работает под управлением системы DGUS II

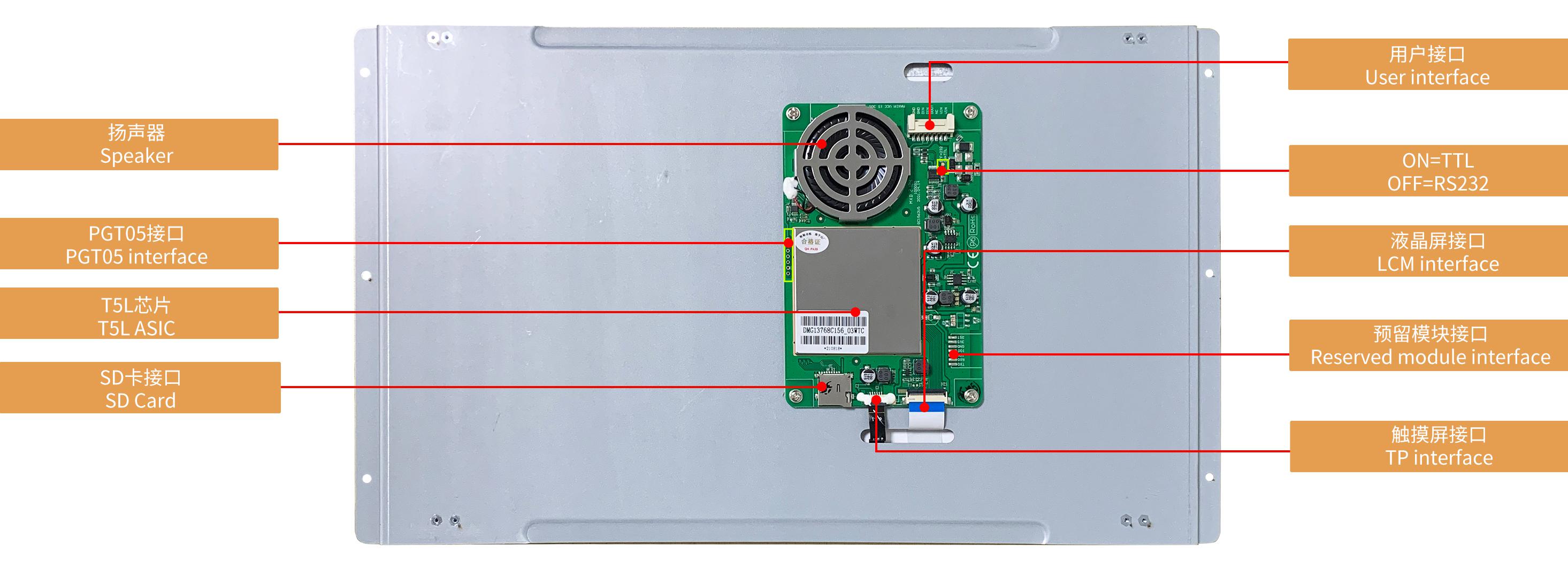

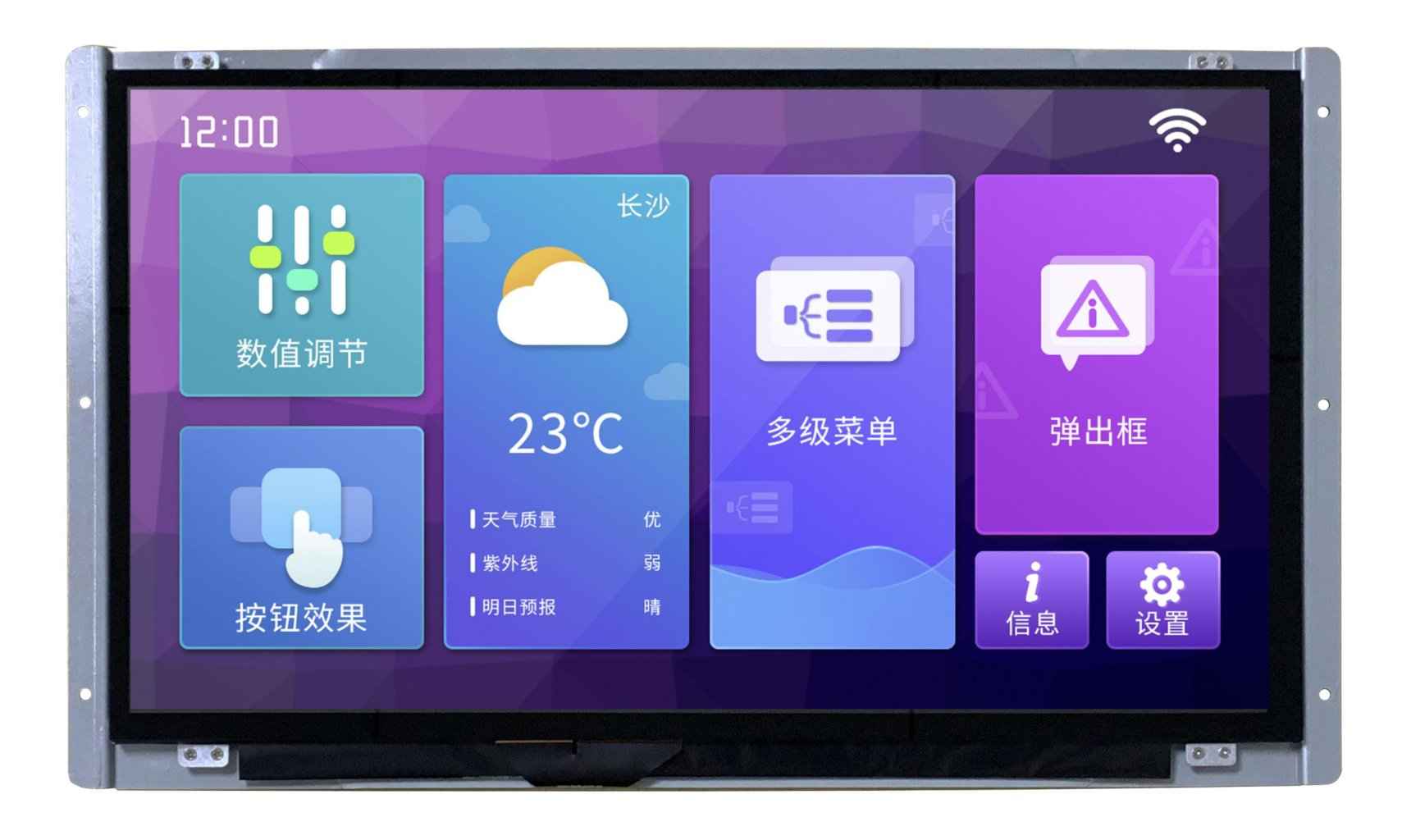

DMG13768C156_03WTC

Application

12 (1)

55 (2)
55 (1)

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	15.6"
Разрешение	1366×768
Срок жизни	≥ 10 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	_WTC: 180 нит / _WN: 200 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/55° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	343.2×192.5
Подсветка	LED
Яркость	180 nit
Размеры
Установочные размеры, мм	362.1(+0.3)×229.0(+0.3)
Размеры (ШxВxГ), мм	384.1×229×20.7
Пользовательский интерфейс и периферия
Периферия	DMG13768C156_03WTC Емкостная сенсорная панель, зуммер, зарезервированный интерфейс модуля для модуля WIFI_10 и модуля USB / DMG13768К156_03WN Зуммер, зарезервированный интерфейс модуля для модуля WIFI_10 и модуля USB
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	12~30
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 700 мА. VCC = +12В, подсветка выключена, 150 мА
Рабочая среда
Рабочая температура	0℃~50℃ (12V @ 60% RH)
Температура хранения	-20℃~60℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC40 0.5mm, eDP interface
CTP интерфейс	FPC6_1.0mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 4.78~5.0В. Выход 0: Iвых = -1 мА; 0~0.4В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.5~5.0В. Вход 0: Iin = -1 мА, 0~1.0В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/С2: N81
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	8Pin_2.0mm
Формат данных	UART2: N81
Динамик	Бортовой динамик. Мощность: 2 Вт
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить
Версия Datasheet	2021-11-04
Datasheet
Вес и габариты
Вес (грамм)	1560
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG13768C156_03WTC
