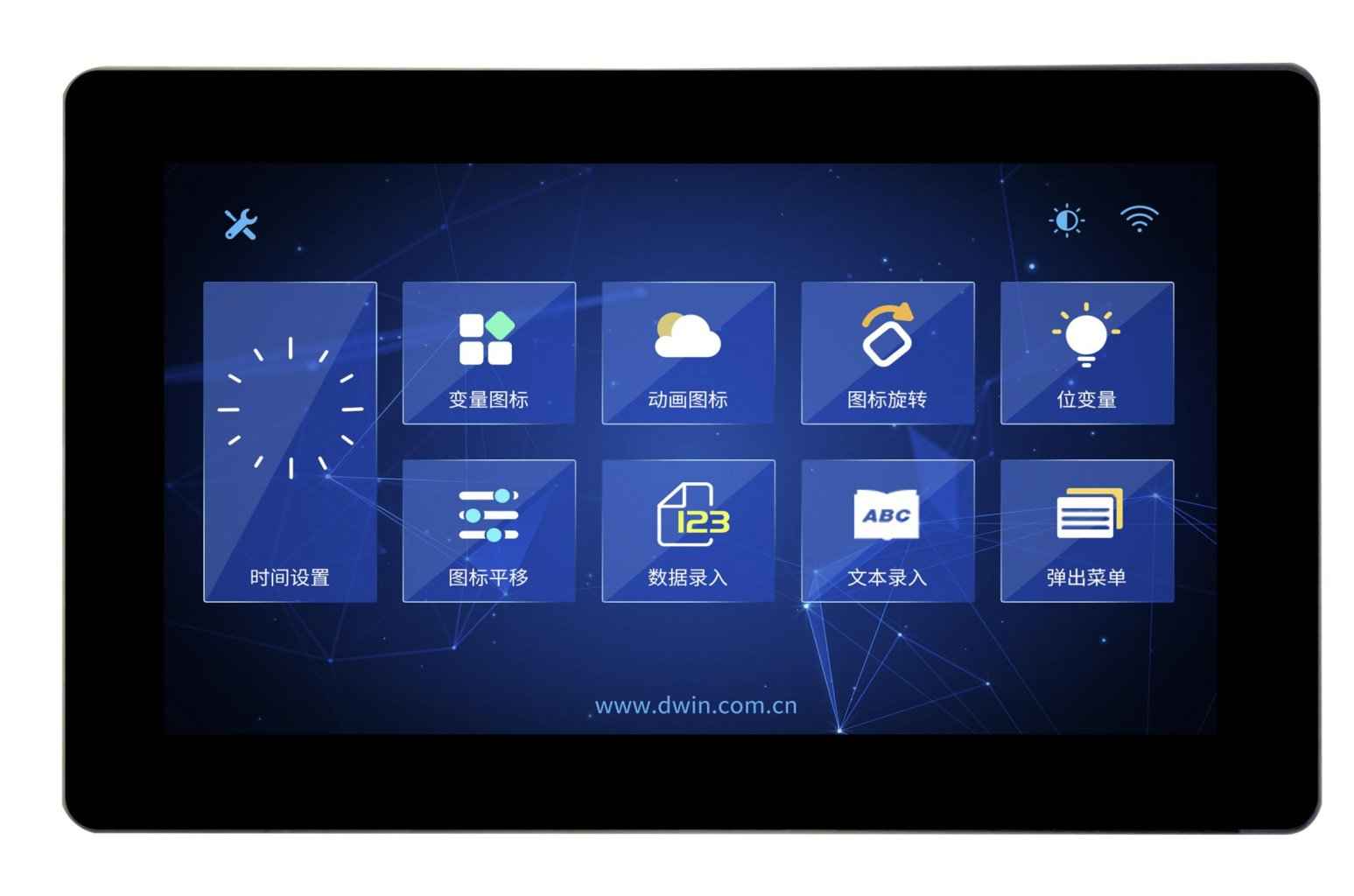

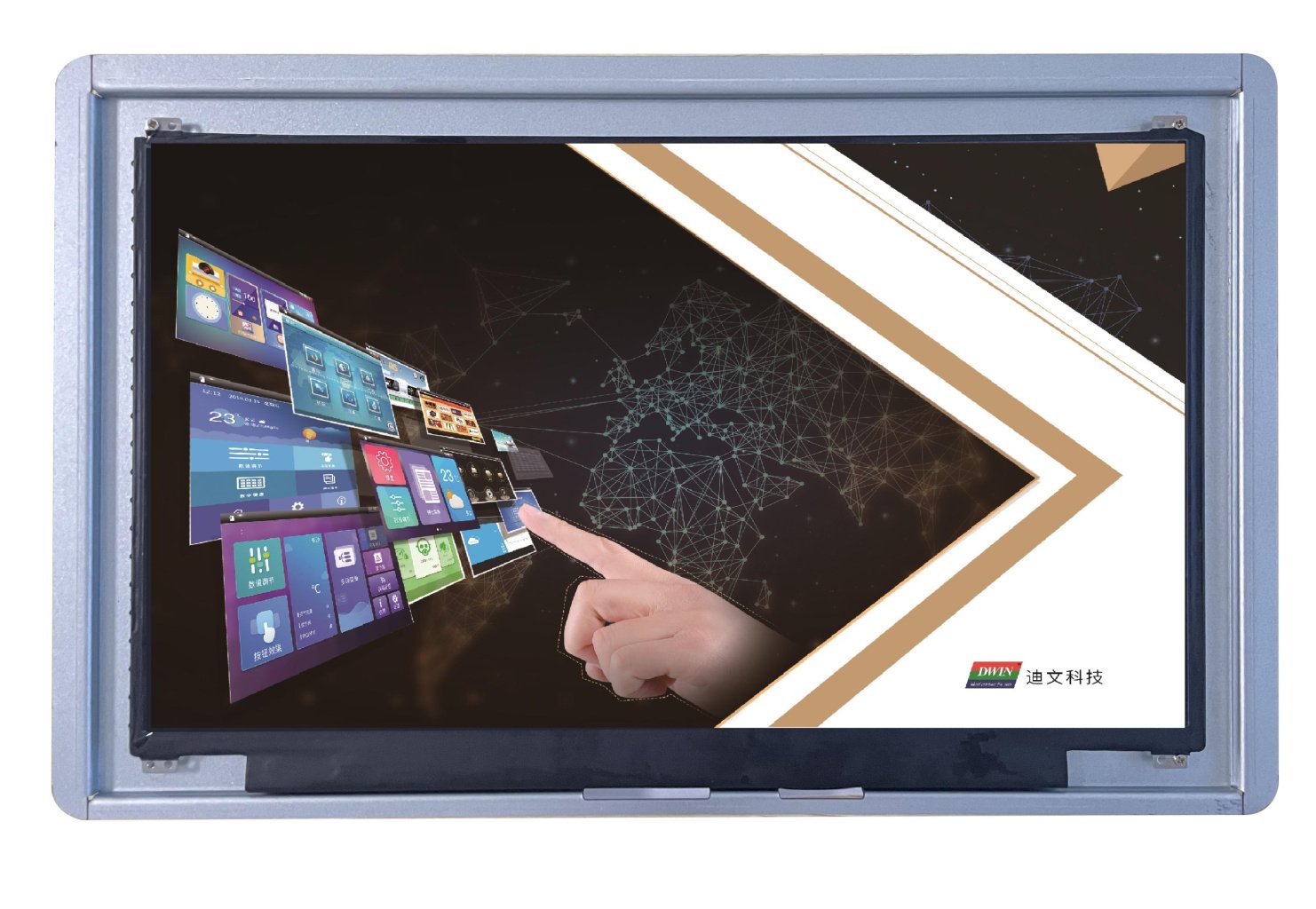

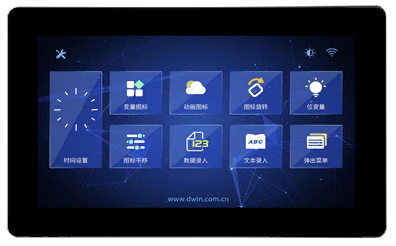

DMG19108K133_01W DWIN T5L2 UART HMI 13.3" AIoT_TA IPS ЖК-дисплей медицинского класса
DMG19108K133_01W DWIN T5L2 UART HMI 13.3" AIoT_TA IPS ЖК-дисплей медицинского класса фото 2
DMG19108K133_01W DWIN T5L2 UART HMI 13.3" AIoT_TA IPS ЖК-дисплей медицинского класса фото 3
DWIN
Отзывов: 0
Артикул: DMG19108K133_01WTC

Описание товара:

DMG19108K133_01W

ASIC T5L2 система DGUSII IPS-TFT-LCD 13.3 дюйма, разрешение 1920*1080 пикселей, 262К цветов, широкий угол обзора, система AIoT_TA, медицинского класса

  • Емкостный сенсорный экран с полной ламинацией.
  • 13.3-дюймовый экран с высоким разрешением 1920*1080 и широким углом обзора.
  • 0~64 градуса (при настройке яркости на 1%~30% от максимальной яркость, может возникать мерцание и не рекомендуется использовать в этом диапазоне).
  • Конструкция G+FF с поверхностным покрытием из закаленного стекла.
  • Двухканальный стереодинамик: 2Pin_2.0mm*2.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Медицинский класс
3D-данные
Загрузить
Диагональ
13.3"
Разрешение
1920×1080
Срок жизни
≥ 10 000ч
Размеры (ШxВxГ), мм
347.76×219.24×17.8
Периферия
DMG19108K133_01WTC Buzzer, Speaker, SD cared, PGT05 / DMG19108K133_01WN Buzzer, Speaker, SD cared, PGT05
Цветность
262K (262144) 18-bit 6R6G6B
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 13.3" системный ЖК-дисплей AIoT_TA медицинского класса
DMG19108K133_01W

ASIC T5L2 система DGUSII IPS-TFT-LCD 13.3 дюйма, разрешение 1920*1080 пикселей, 262К цветов, широкий угол обзора, система AIoT_TA, медицинского класса

DMG19108K133_01W

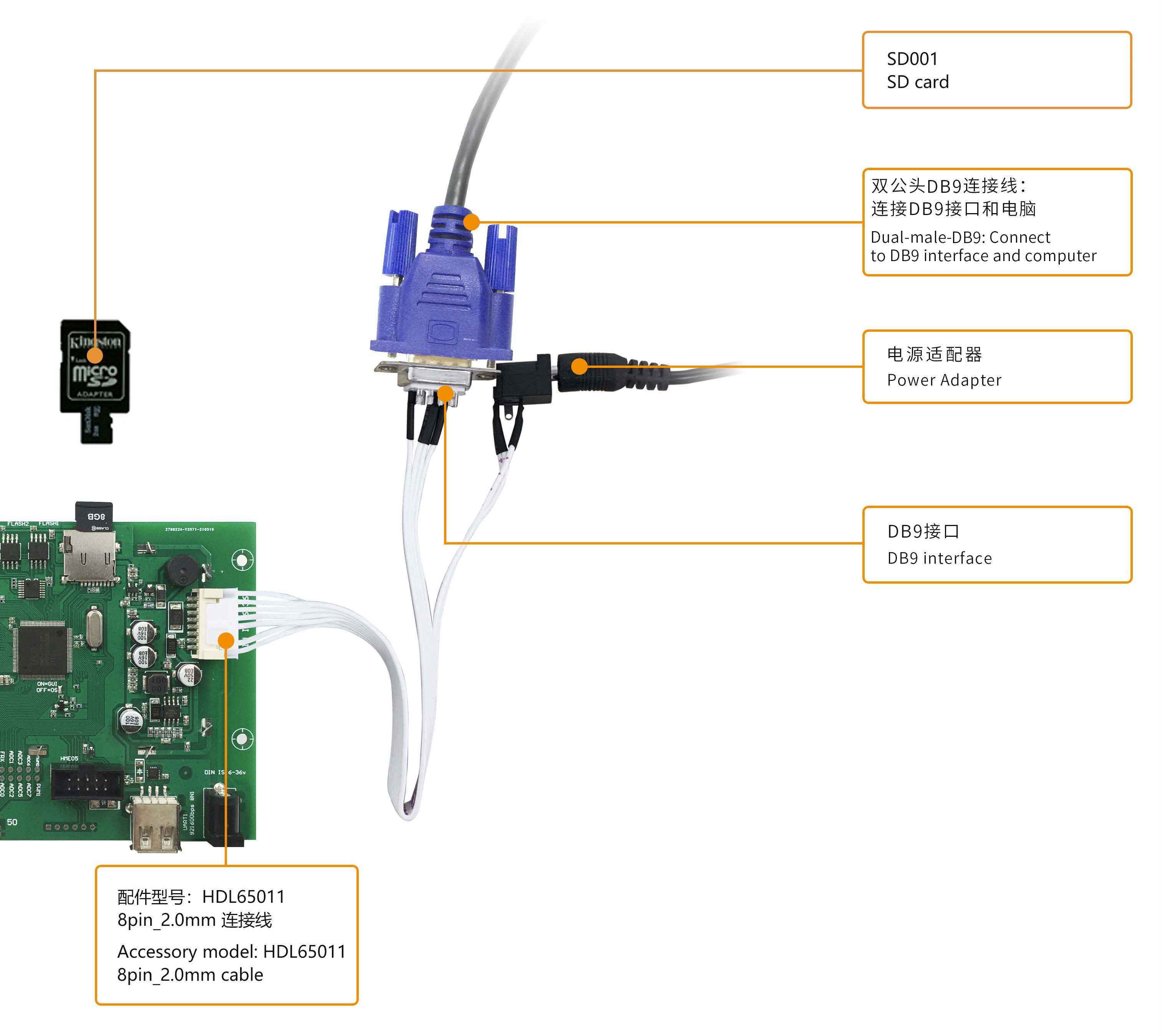

Аксессуары

Приложения коммерческого уровня Приложения коммерческого уровня

Function working principle 8 PIN 2.0


Характеристики

Основные параметры
Степень применения Медицинский класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 13.3"
Разрешение 1920×1080
Срок жизни ≥ 10 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _WTC: 150 nit / _WN: 200 nit
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (L/R/T/B)
Область отображения (Active Area, A.A.) 293.76×165.24
Подсветка LED
Яркость 150 nit
Размеры
Размеры (ШxВxГ), мм 347.76×219.24×17.8
Размеры (ШxВxГ), мм 347.76×219.24×17.8

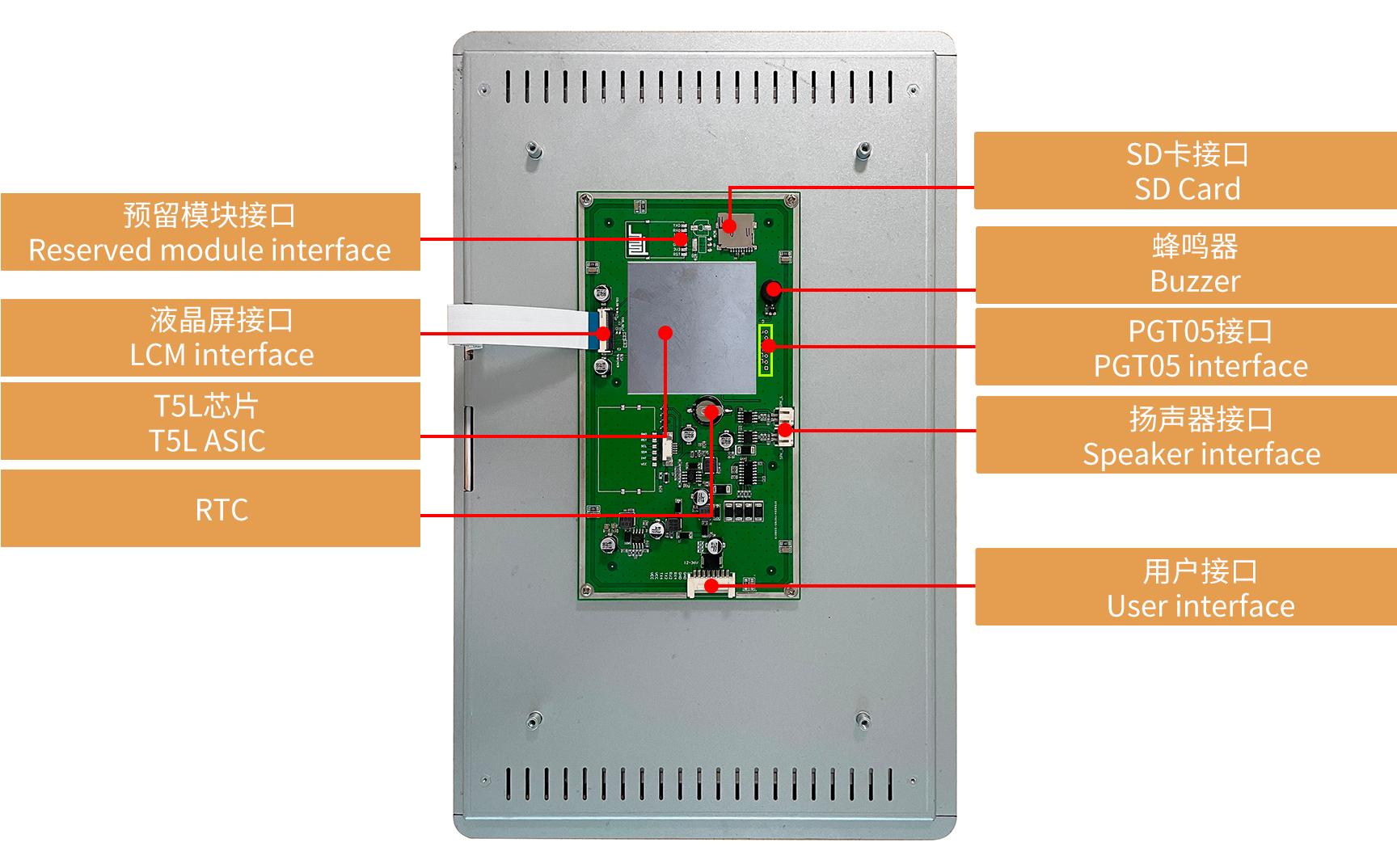

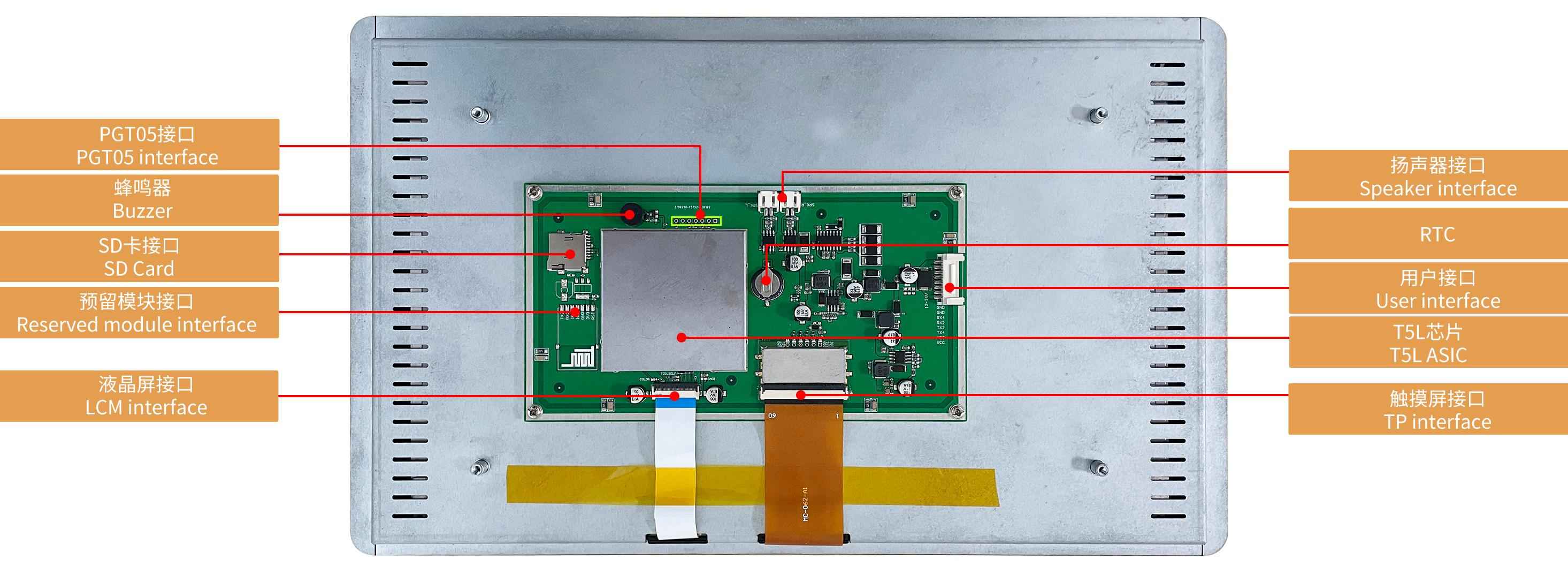

Пользовательский интерфейс и периферия
Периферия DMG19108K133_01WTC Buzzer, Speaker, SD cared, PGT05 / DMG19108K133_01WN Buzzer, Speaker, SD cared, PGT05
Напряжение и ток
Напряжение питания, В 9~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12 В, подсветка включена: 570 мА. VCC = +12 В, подсветка выключена: 180 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±8KV Normal operation 空气放电 Air discharge ±15KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC30 0.5mm, eDP interface
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 5400~11.0592 Мбит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = -4 мА, 4.78~5.0В. Выход 0: Iout = 4mA, 0.4В
Входное напряжение (RXD) Вход 1: 2.5~5.0V. Вход 0: 1.0V
Входной интерфейс RS232
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс RS232
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Зарезервированный RTC интерфейс Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с флэш-диска USB
Формат данных 8Pin_2.0mm
Интерфейс динамика Двухканальный стереодинамик: 2Pin_2.0 мм * 2 Другие товары
Память
Flash память 512MB NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <10W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-06-27
Datasheet
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19108K133_01WTC

C этим товаром искали

ЖК-модуль ttl uart
DMG19108K133_01W

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
93_3D-DMG19108K133.rar 3D-данные , 106.12 КБ
Datasheet [Datasheet]
DMG19108K133_01WTC.pdf Datasheet , 3.56 МБ
Datasheet [Datasheet]
DMG19108K133_01WN.pdf Datasheet , 3.61 МБ
Datasheet [Datasheet]
10_Datasheet-DMG19108K133.rar Datasheet , 2.81 МБ
