DWIN
Артикул: DMG19108C185_05WTC

Описание товара:

DMG19108C185_05WTC

ASIC T5L2 IPS-TFT-LCD 15.6 дюйма, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, 2K HD smart screen, со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика, емкостный сенсорный экран со структурой GFF, коммерческого класса

  • Со встроенным зуммером, RTC, шинным интерфейсом FSK и интерфейсом динамика.
  • Емкостный сенсорный экран со структурой GFF.
  • 18.5-дюймовый, 1920*1080 пикселей, IPS, широкий угол обзора, смарт-экран 2K HD.
  • UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232.
  • На базе двойного чипа ASIC T5L2, работающего под управлением системы DGUS II.

Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
18.5"
Разрешение
1920×1080
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
451.8×276.0×40.4
Вес нетто
2950
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 18.5" IPS-TFT ЖК-дисплей коммерческого класса
DMG19108C185_05WTC

ASIC T5L2 IPS-TFT-LCD 15.6 дюйма, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, 2K HD smart screen, со встроенным зуммером, RTC, интерфейсом шины FSK и интерфейсом динамика, емкостный сенсорный экран со структурой GFF, коммерческого класса. На базе двойного чипа T5 L2, работающего под управлением системы DGUS II

Приложения

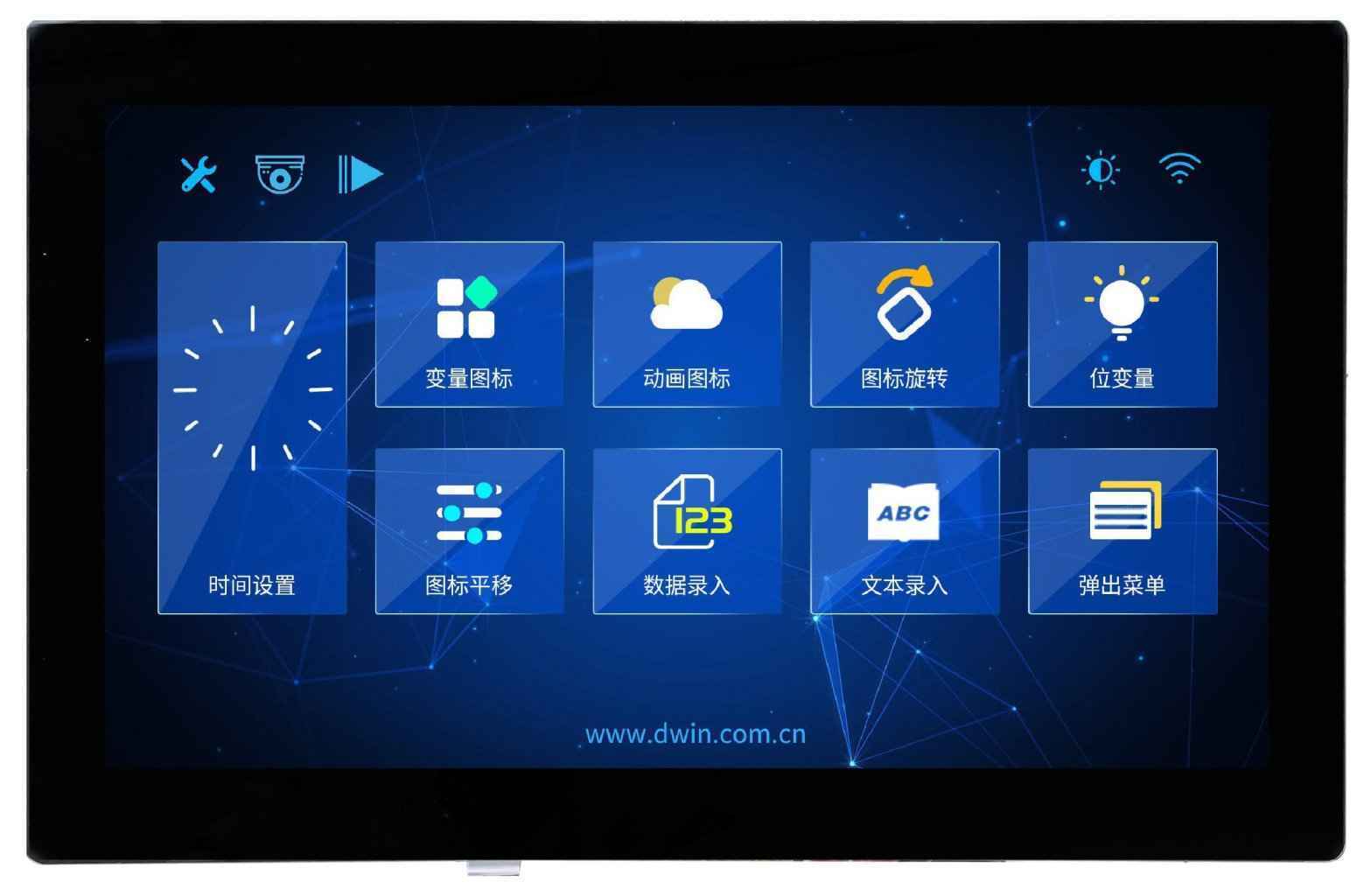

DMG19108C156_05WTC front

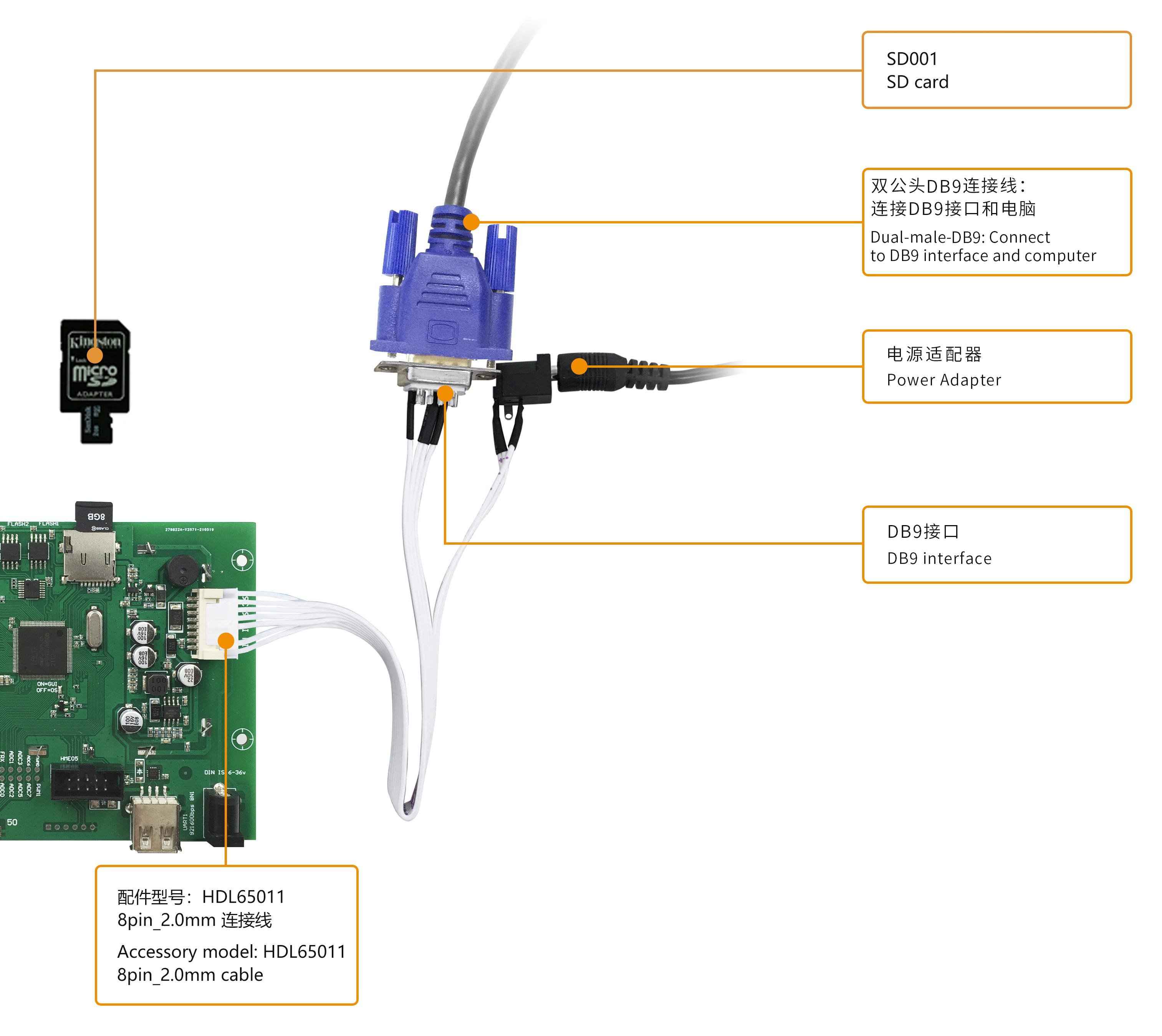

Аксессуары








Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 18.5"
Разрешение 1920×1080
Срок жизни ≥ 20 000ч
Яркость 200 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 408.96×230.04
Область просмотра (View Area, V.A.) 409.96×231.04
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 451.8×276.0×40.4
Вес нетто 2950
Установочные размеры, мм 369.5(+0.5)×233.8(+0.5)
Пользовательский интерфейс и периферия
Периферия DMG19108C185_05WTC Емкостный сенсорный экран, зуммер, RTC, динамик, интерфейс шины FSK
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 12~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +24В, подсветка включена: 720 мА. VCC = +24В, подсветка выключена: 290 мА
Рабочая среда
Рабочая температура 0~50℃
Температура хранения -20~60℃
Рабочая влажность 10%~90% относительной влажности
EFT test Air discharge ±4KV Normal operation

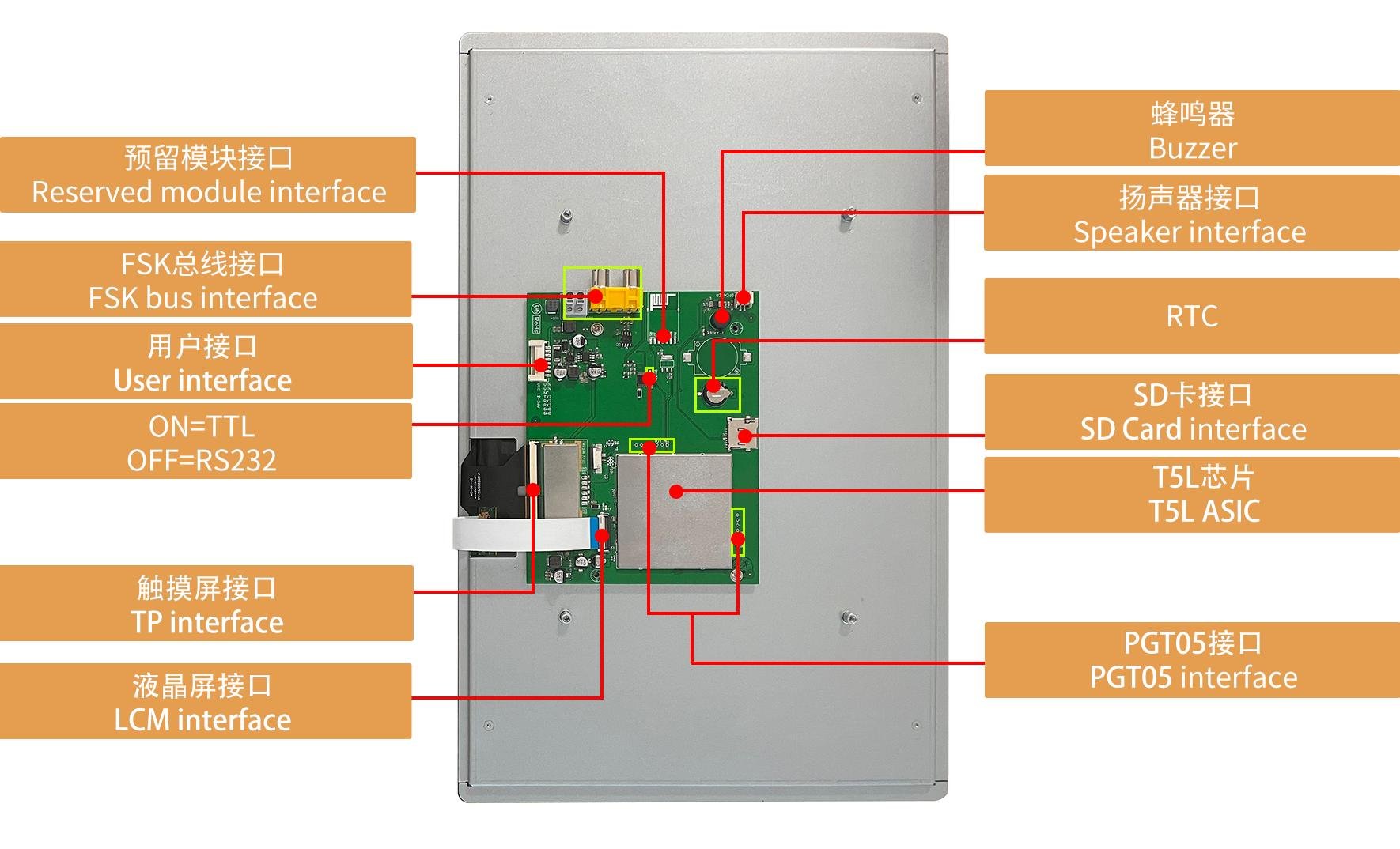

Интерфейс
LCM интерфейс Разъем 30 Pin_1.0mm, интерфейс LVDS
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с тип. 115200 бит/с
Выходное напряжение Выход 1: Iвых = -4 мА; 4.78~5.0В. Выход 0: Iвых = 4 мА; 0.4В
Входное напряжение (RXD) Вход 1: 2.5~5.0В. Вход 0: 1.0В
Входной интерфейс UART2: N81, ON=TTL/CMOS; ВЫКЛ=RS232
Пользовательский интерфейс Гнездо 8Pin_2.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем 8Pin_2.0mm
Формат данных UART2: N81
Динамик Гнездо 2Pin_2.0 мм, интерфейс динамика
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS ядра и возврат продукта в нормальное состояние
Interface
FSK Bus Да
FSK Bus Interface Разъем RCA с двойным отверстием или разъем 2Pin_5.08mm
Память
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash (внутри экрана)
Flash память 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <20W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-08-18
Datasheet
Вес и габариты
Ширина (мм) 276
Вес (грамм) 2950
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

DMG19108C185_05W.zip 3D-данные , 119.04 КБ
DMG19108C185_05WTC.pdf Datasheet , 3.67 МБ
