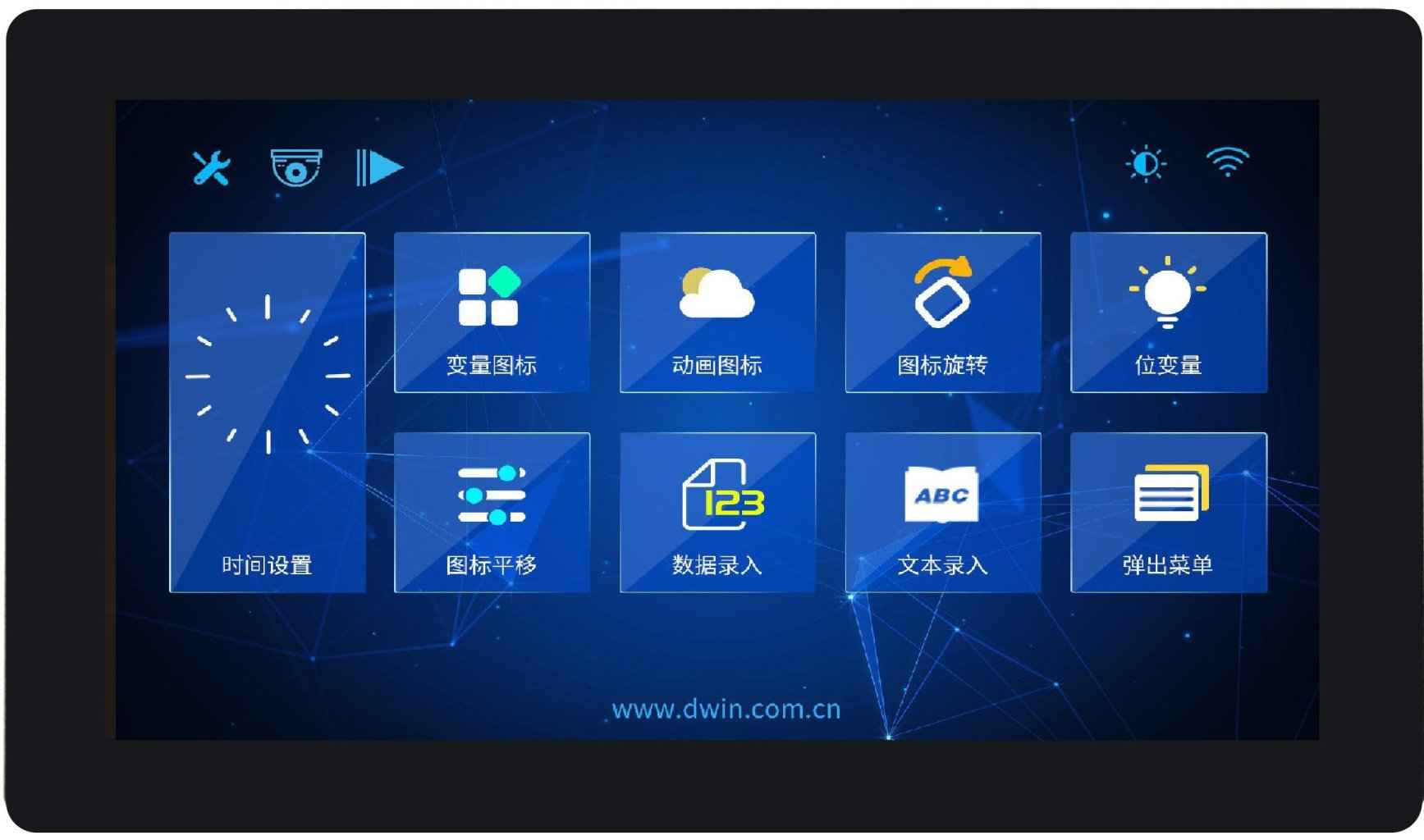

DMG19108C140_05W DWIN T5L2 UART HMI 14.0" 2K HD Smart AIoT TA IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью

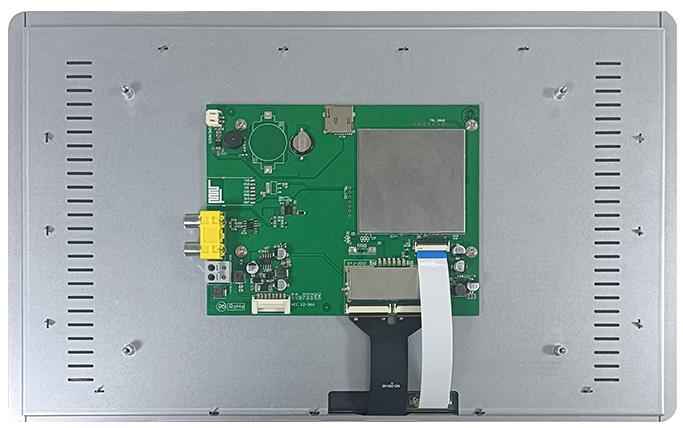

DMG19108C140_05W DWIN T5L2 UART HMI 14.0" 2K HD Smart AIoT TA IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью фото 2
DWIN
Отзывов: 0
Артикул: DMG19108C140_05WTC

Описание товара:

DMG19108C140_05W

ASIC T5L2 AIoT система DGUSII IPS-TFT-LCD 14.0-дюйм, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, 2K HD smart screen, коммерческого класса

  • На базе DWIN dual T5L2, работает под управлением системы DGUS II.
  • Со встроенным зуммером, интерфейсом шины RTC, FSK и интерфейсом динамика.
  • Емкостный сенсорный экран со структурой GFF.
  • 14.0-дюймовый, широкий угол обзора IPS, 1920*1080 пикселей, 2K HD smart ЖК-дисплей.
  • UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Коммерческий класс
3D-данные
Загрузить
Диагональ
14.0"
Разрешение
1920×1080
Срок жизни
≥ 20 000ч
Размеры (ШxВxГ), мм
363.6×228.3×27.6
Вес нетто
1330
Периферия
Интерфейс шины FSK: Гнездо RCA с двойным отверстием или гнездо 2Pin_5.08 мм / DMG19108C140_05WTC Емкостный сенсорный экран, зуммер, RTC, динамик, интерфейс шины FSK / DMG19108C140_05WN Без сенсорного экрана, зуммер, RTC, динамик, интерфейс шины FSK
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 14.0" 2K HD Smart AIoT TA IPS ЖК-дисплей коммерческого класса с сенсорной ёмкостной панелью
DMG19108C140_05W

ASIC T5L2 AIoT система DGUSII IPS-TFT-LCD 14.0-дюйм, 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, 2K HD smart screen

Подробная карта
58

Application

Приложения промышленного уровня Приложения коммерческого уровня

Function working principle Процесс разработки 8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 14.0"
Разрешение 1920×1080
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) 308.71×173.39
Подсветка LED
Яркость 200 nit
Размеры
Размеры (ШxВxГ), мм 363.6×228.3×27.6
Вес нетто 1330
Пользовательский интерфейс и периферия
Периферия Интерфейс шины FSK: Гнездо RCA с двойным отверстием или гнездо 2Pin_5.08 мм / DMG19108C140_05WTC Емкостный сенсорный экран, зуммер, RTC, динамик, интерфейс шины FSK / DMG19108C140_05WN Без сенсорного экрана, зуммер, RTC, динамик, интерфейс шины FSK
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G +FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 12~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена: 450 мА. VCC = +12В, подсветка выключена: 160 мА
Рабочая среда
Рабочая температура -10~60℃
Температура хранения -20~70℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
LCM интерфейс FPC30_0.5mm, интерфейс eDP
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout =-4 мА; 4.78~5.0 В. Выход 0: Iвых = 4 мА; 0.4 В
Входное напряжение (RXD) Вход 1:2.5~5.0В. Вход 0: 1.0 В
Входной интерфейс UART2: N81, ON=TTL/CMOS; ВЫКЛ=RS232
Пользовательский интерфейс Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: N81. ВКЛ. = TTL/CMOS. ВЫКЛ. = RS232
Разъем 8Pin_2.0mm
Формат данных UART2: N81
Динамик Гнездо 2Pin_2.0 мм, интерфейс динамика
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Interface
FSK Bus Да
FSK Bus Interface Гнездо RCA с двойным отверстием или 2-контактное гнездо 5.08 мм
Память
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash (внутри экрана)
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-08-18
Datasheet
Вес и габариты
Ширина (мм) 430
Вес (грамм) 1330
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19108C140_05WTC
