DWIN
Артикул: DMG19108C140_03WTC

Описание товара:

DMG19108C140_03W

ASIC T5L2 IPS-TFT-LCD 14.0 дюйма, разрешение 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, емкостный сенсорный экран, система AIoT LCM TA, коммерческого класса

  • Сенсорная панель: Емкостная / Резистивная  / Отсутствует.
  • 512 Мбайт флэш-памяти NAND для шрифтов, изображений и аудиофайлов.
  • Интерфейс двухканального стереодинамика: 2Pin_2.0mm*2.
  • Круглая ячейка элемента питания. Точность: ±20 ppm при 25℃.
  • Основан на T5 L2, система AIoT_TA.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
14.0"
Разрешение
1920×1080
Срок жизни
≥ 10 000ч
Размеры (ШxВxГ), мм
363.6×228.3×17.8
Вес нетто
1325
Установочные размеры, мм
345.0(+0.3)×213.3(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

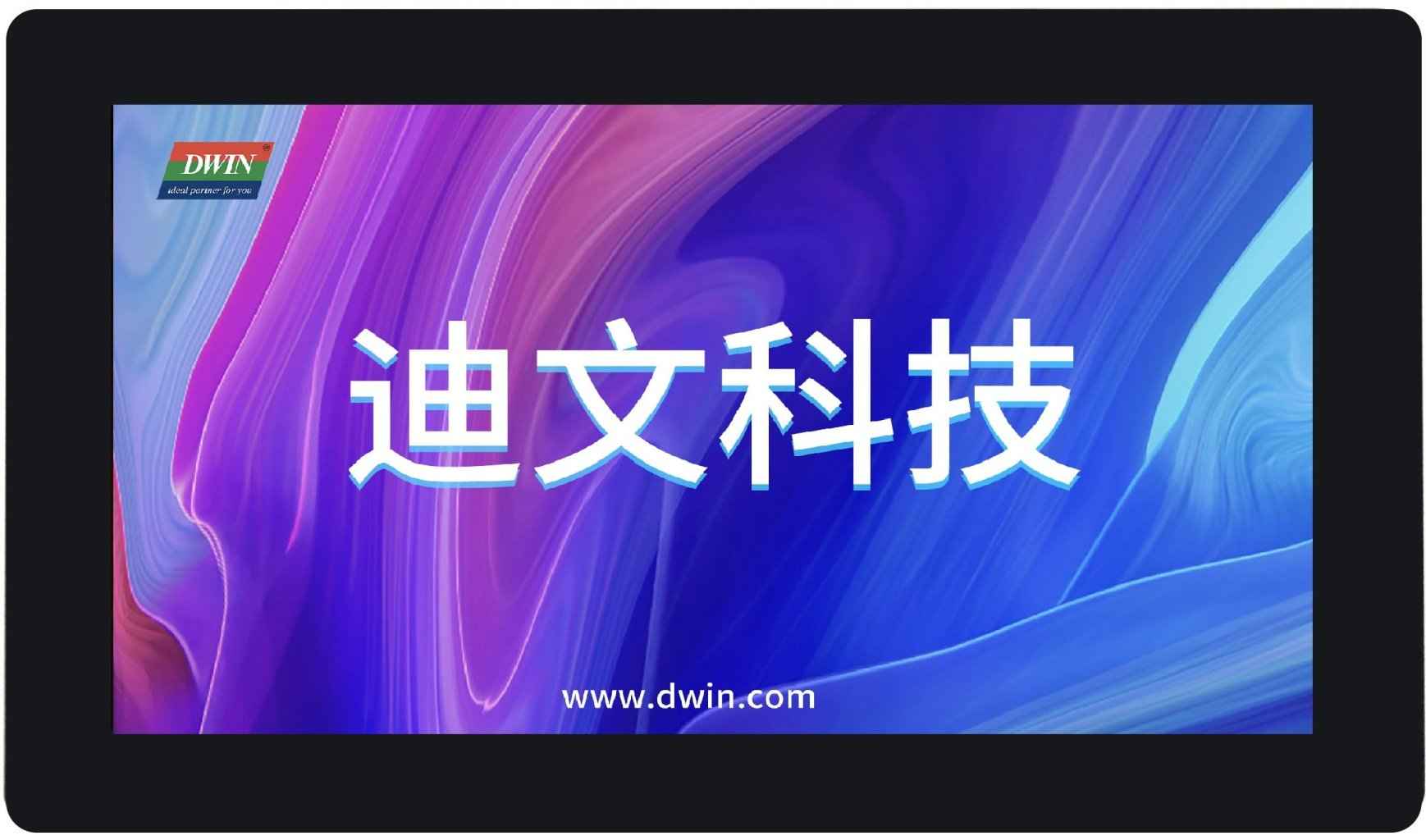

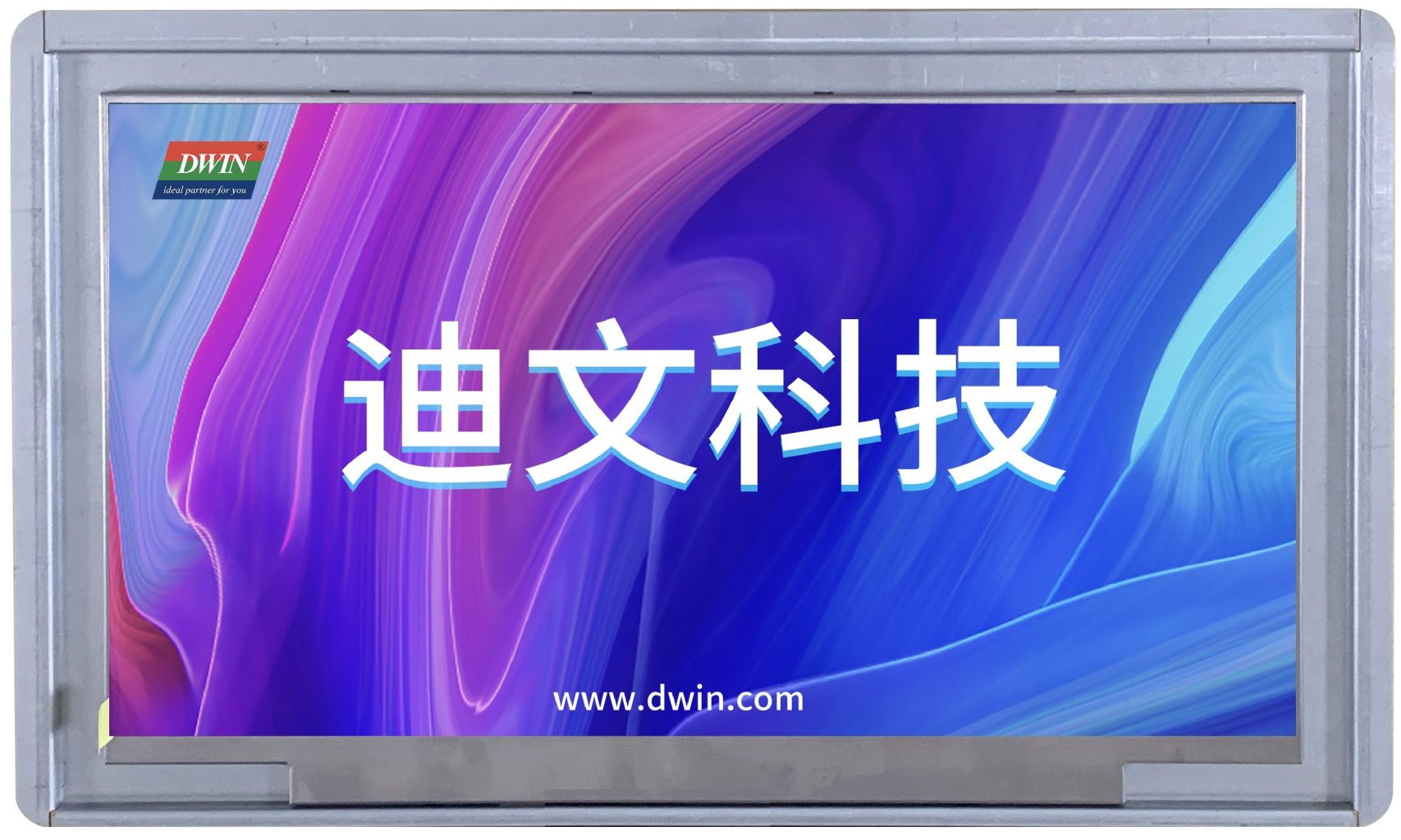

DWIN T5L2 UART HMI 14.0" IPS-TFT ЖК-дисплей коммерческого класса
DMG19108C140_03W

ASIC T5L2 IPS-TFT-LCD 14.0 дюйма, разрешение 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, емкостный сенсорный экран, система AIoT LCM TA, коммерческого класса. Основан на T5 L2, система AIoT_TA

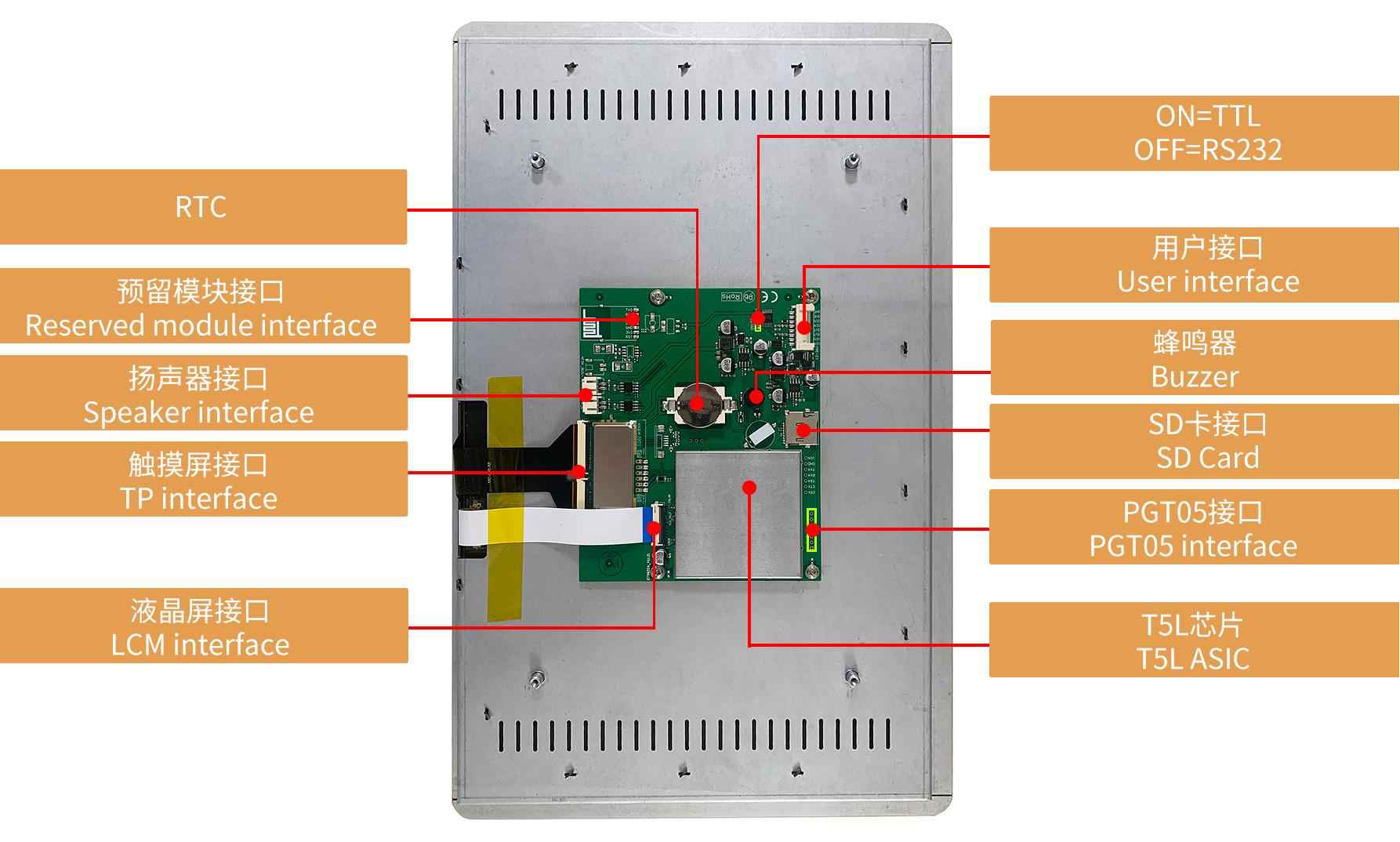

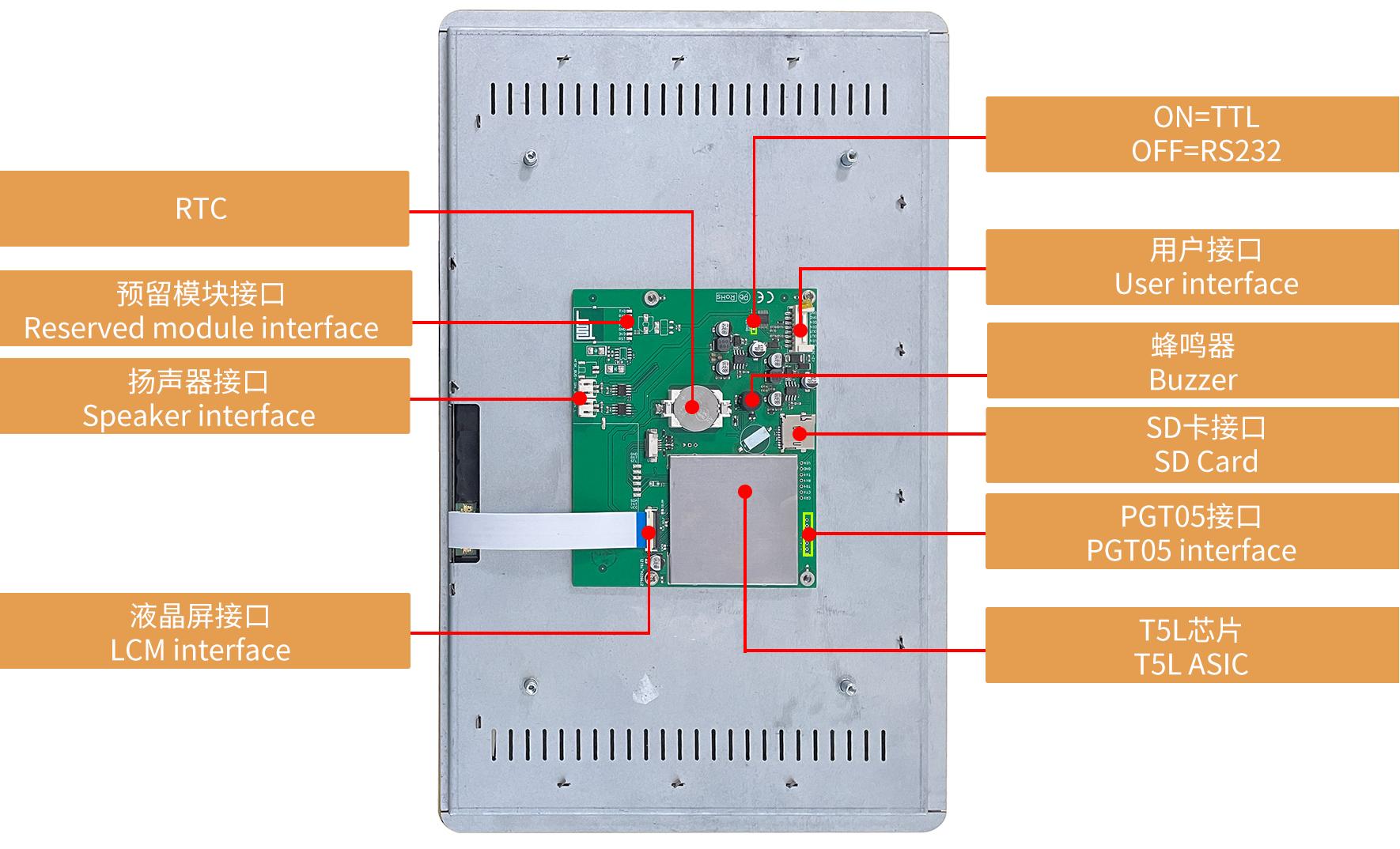

Подробное изображение
58

1 2


Function working principle 8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 14.0"
Разрешение 1920×1080
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTC: 150 нит / WTR: 150 нит / WN: 200 нит
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 308.71×173.39
Подсветка LED
Яркость 150 nit
Размеры
Размеры (ШxВxГ), мм 363.6×228.3×17.8
Вес нетто 1325
Установочные размеры, мм 345.0(+0.3)×213.3(+0.3)
Размеры (ШxВxГ), мм 363.6×228.3×17.8
Пользовательский интерфейс и периферия
Периферия DMG19108C140_03WTC Емкостный сенсорный экран, Зуммер, RTC, PGT05 / DMG19108C140_03WTR Резистивный сенсорный экран, Зуммер, RTC, PGT05 / DMG19108К140_03WN Зуммер, часы реального времени, PGT05
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G + FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch CTR (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена, 370 мА. VCC = +12В, выкл., 130 мА
Рабочая среда
Рабочая температура 0~50℃
Температура хранения -20℃~60℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
Интерфейс
LCM интерфейс FPC30 0.5mm, eDP interface
RTP интерфейс Интерфейс FCC 5Pin_1.0mm
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 5400~11,0592 Мбит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = -4 мА; 4.78~5.0В. Выход 0: Iвых = 4 мА; 0.4В
Входное напряжение (RXD) Вход 1: 2.5~5.0В. Вход 0: 0.1В
Входной интерфейс ON=TTL/CMOS; OFF=RS232
Пользовательский интерфейс 8Pin_2.0mm
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс Вкл.=TTL/COMS; Выкл.=RS232
Разъем 8Pin_2.0mm
Формат данных N81

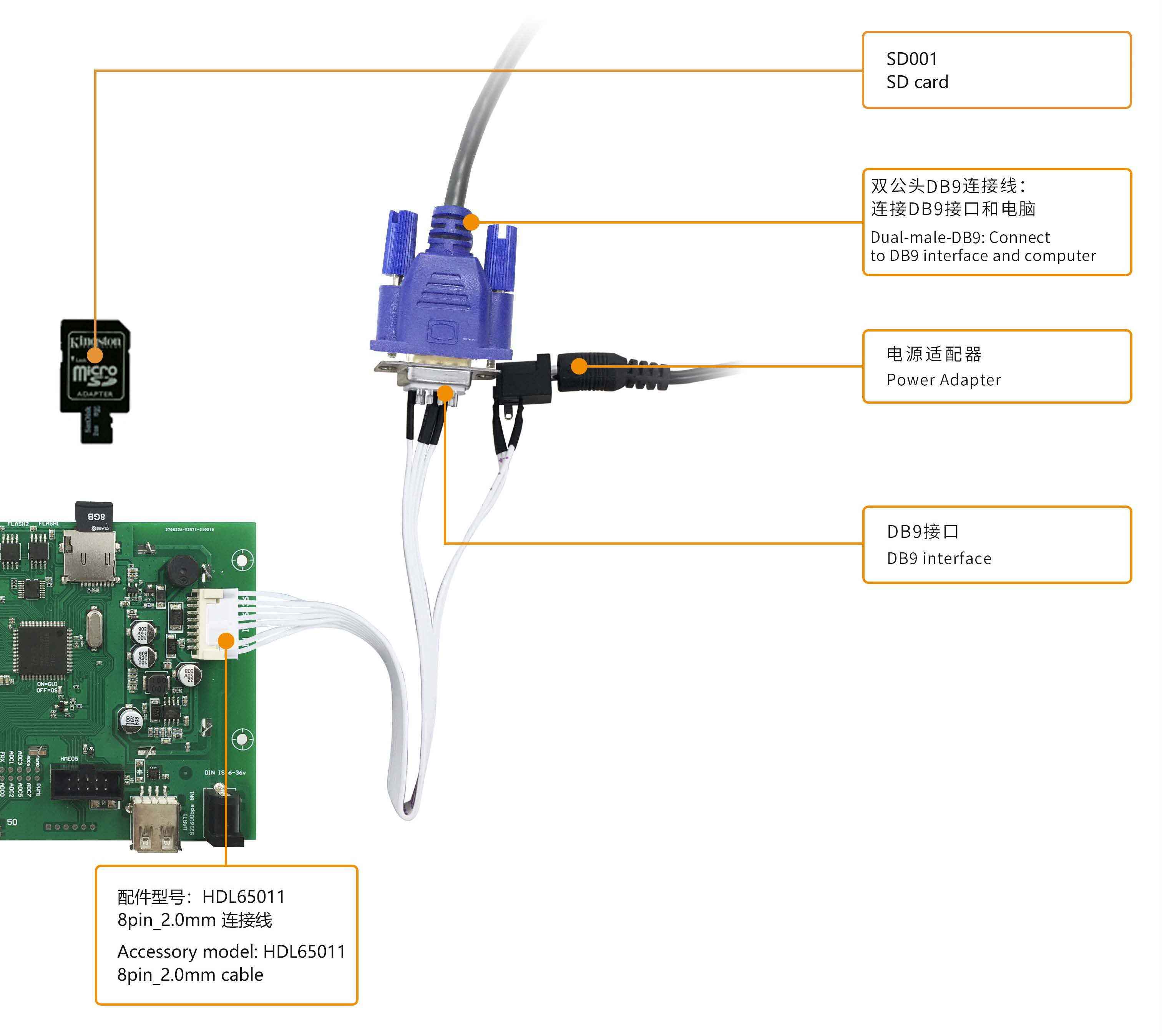

Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS. ядро и верните продукт в нормальное состояние.
Память
Flash память 512MB NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <10W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Самостоятельно разработан DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-05-05
Datasheet
Вес и габариты
Ширина (мм) 228.3
Вес (грамм) 1325
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG19108C140_03WTC

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

87_DMG19108C140_03W-3D.zip 3D-данные , 437.54 КБ
80_DMG19108C140_03WTC.pdf Datasheet , 2.76 МБ
