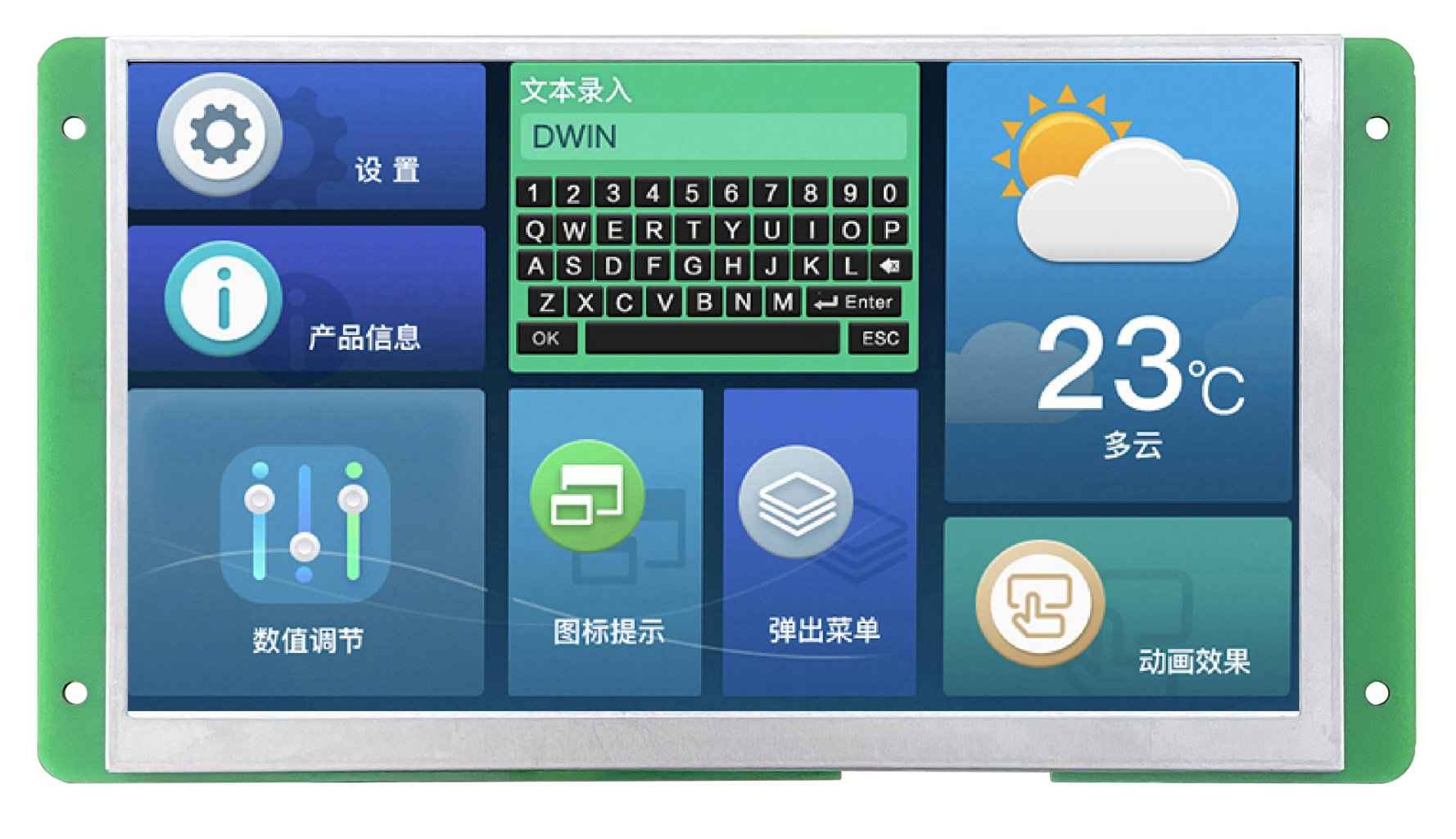

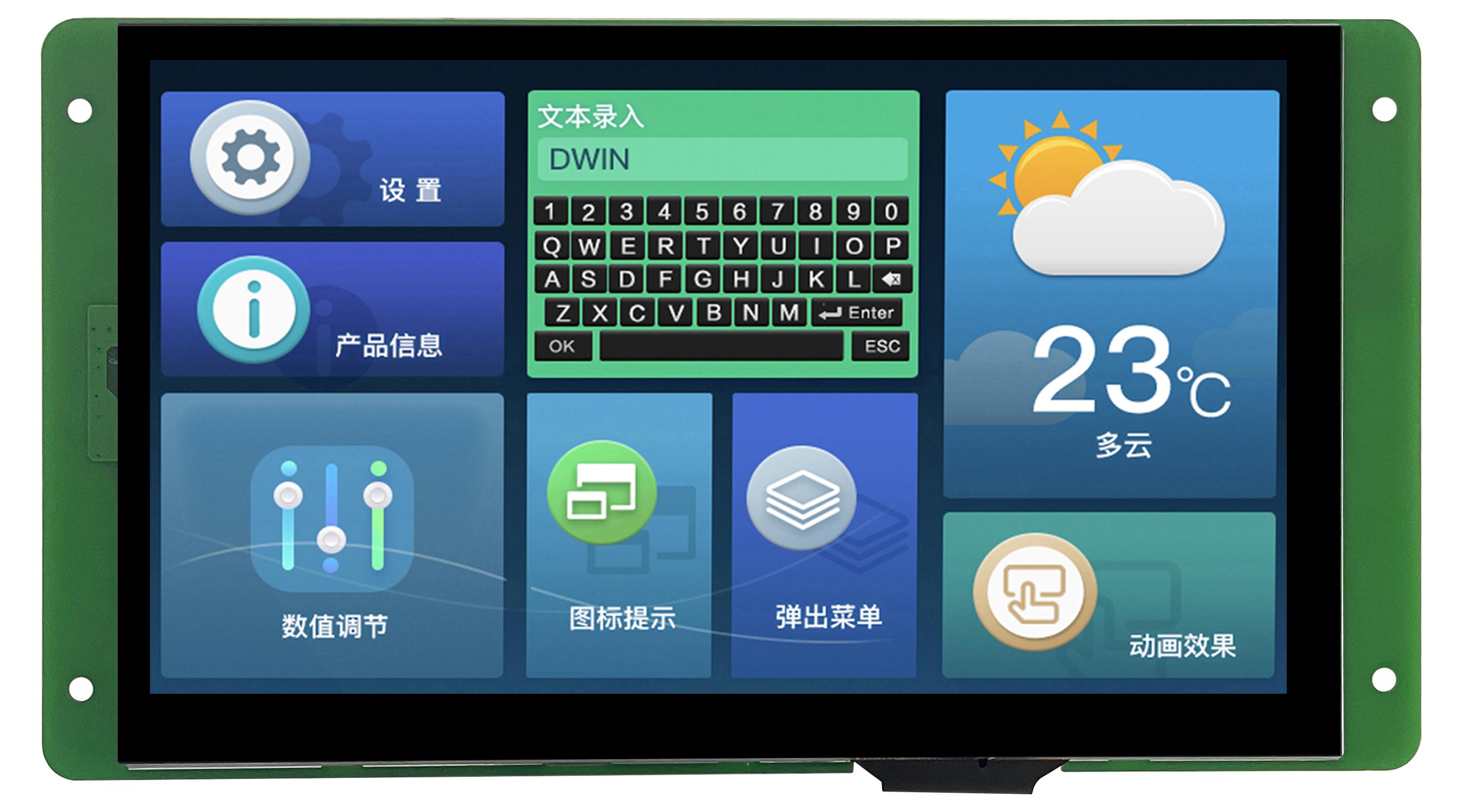

DMG80480K070_03W DWIN T5L1 UART HMI 7" TN ЖК-дисплей медицинского класса

Степень применения [Основные параметры]

Медицинский класс

Диагональ [Дисплей]

7.0"

3D-данные [3D-данные]

8703

Разрешение [Дисплей]

800×480

Срок жизни [Дисплей]

≥ 30 000ч

Защитное покрытие [Основные параметры]

Есть

Установочные размеры, мм [Размеры]

166.20(+0.3)×101.50(+0.3)

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

TN, TFT LCD

Яркость [Дисплей]

_WTC: 250nit / _WTR：250nit / _WN：300nit

Область отображения (Active Area, A.A.) [Дисплей]

154.08×85.92

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена, 240 мА. Подсветка выключена, 80 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30℃~80℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FCC50_0.5mm, интерфейс RGB

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с тип. 115200

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; -5.0~-3.0В. Output 0: 3.0~5.0В тип. 5.0V

Входное напряжение (RXD) [Интерфейс]

Input 1: -15.0~ -5.0V тип. -5В. Input 0: - 5.0~15.0V тип. 5.0В

Входной интерфейс [Интерфейс]

UART2: RS232.UART4: RS232 (Only available after OS configuration) UART5: RS485 (Only available after OS configuration)

Пользовательский интерфейс [Интерфейс]

8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)

Flash расширение [Память]

Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ Флэш-память NAND

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: RS232UART4: RS232 (доступен только после настройки ОС)UART5:RS485 (доступен только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для питания. Точность: ±20 частей на миллион при 25 ℃. Это может работать обычно в течение 7 дней после сбоя питания

Разъем [Интерфейс]

8Pin_2.0mm. (RS232) 2Pin_2.0mm (RS485)

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<10W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB

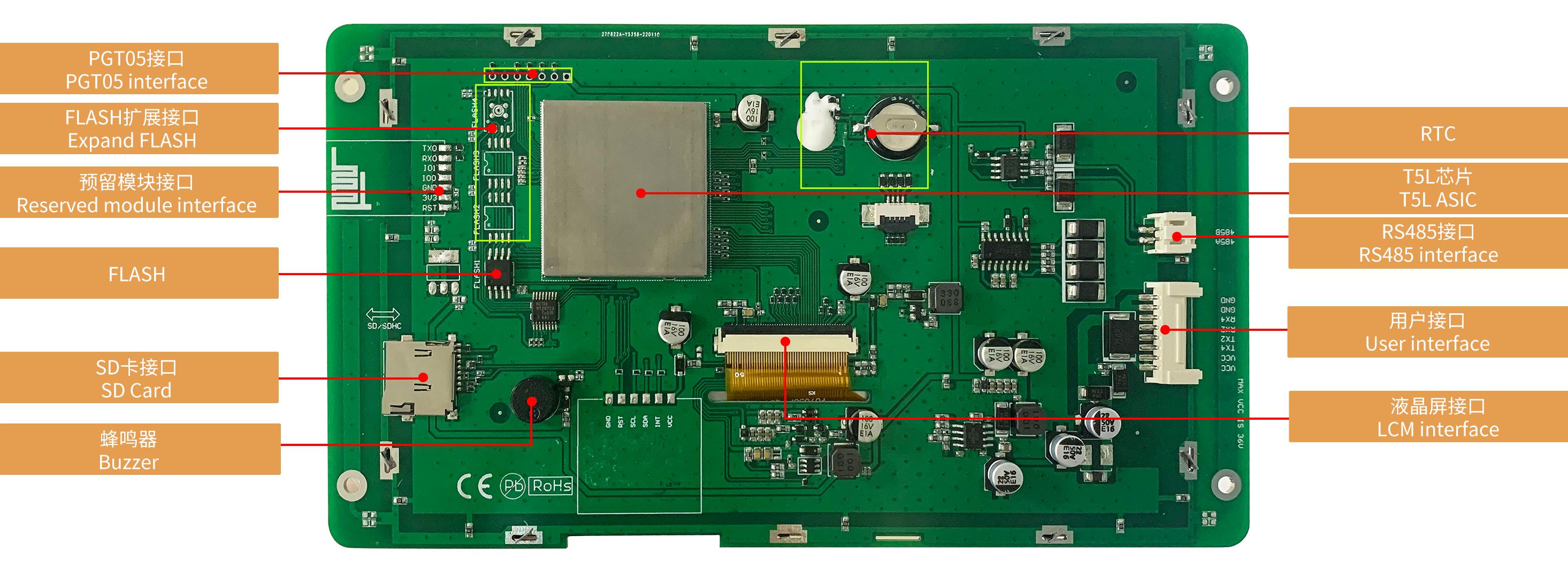

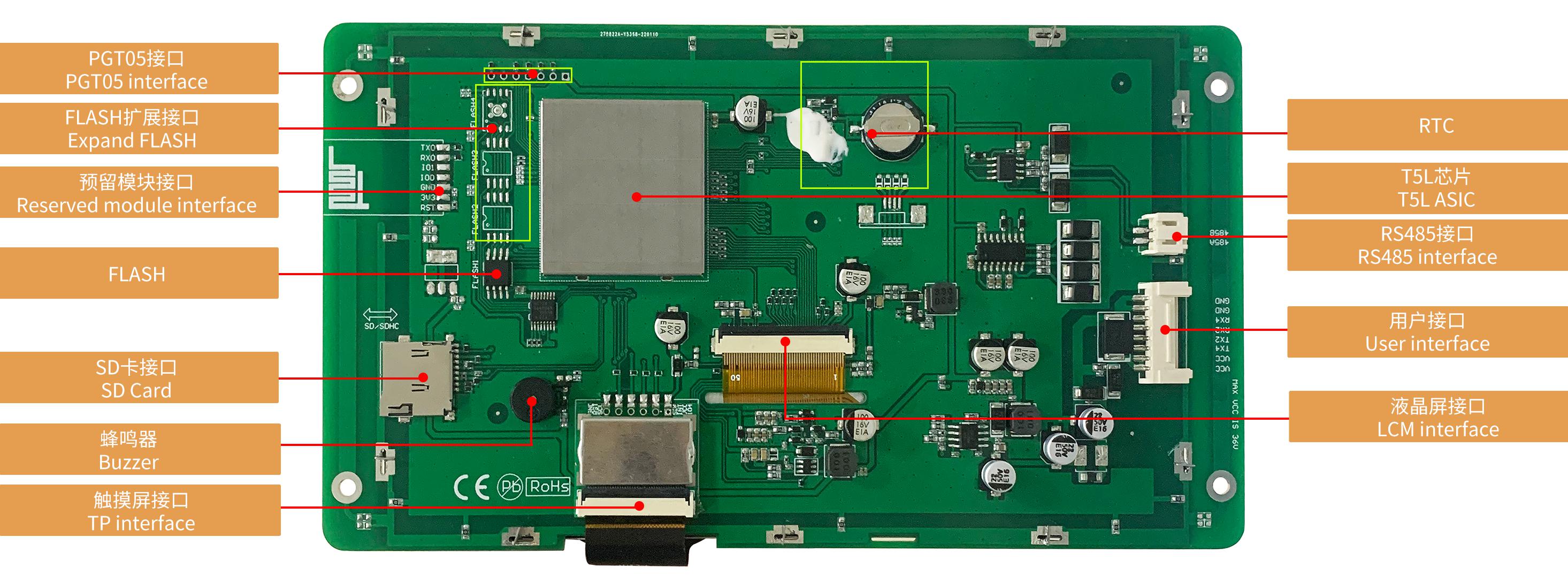

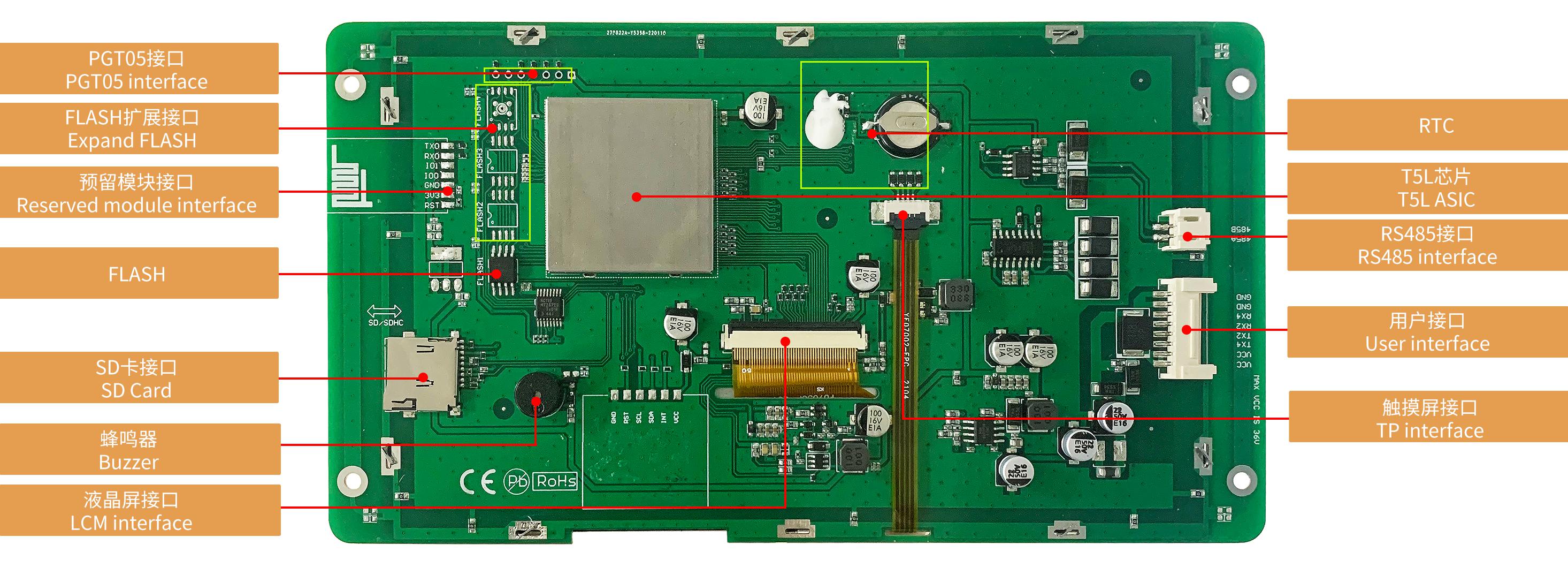

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://www.dwin-global.com/uploads/DMG80480K070_03WTC.mp4

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Самостоятельно разработан DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

Тест на старение [Рабочая среда]

72 часа старения при высокой температуре при 50 ℃

ESD test [Рабочая среда]

Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-24

Гарантия

1 год

Страна бренда

Китай
