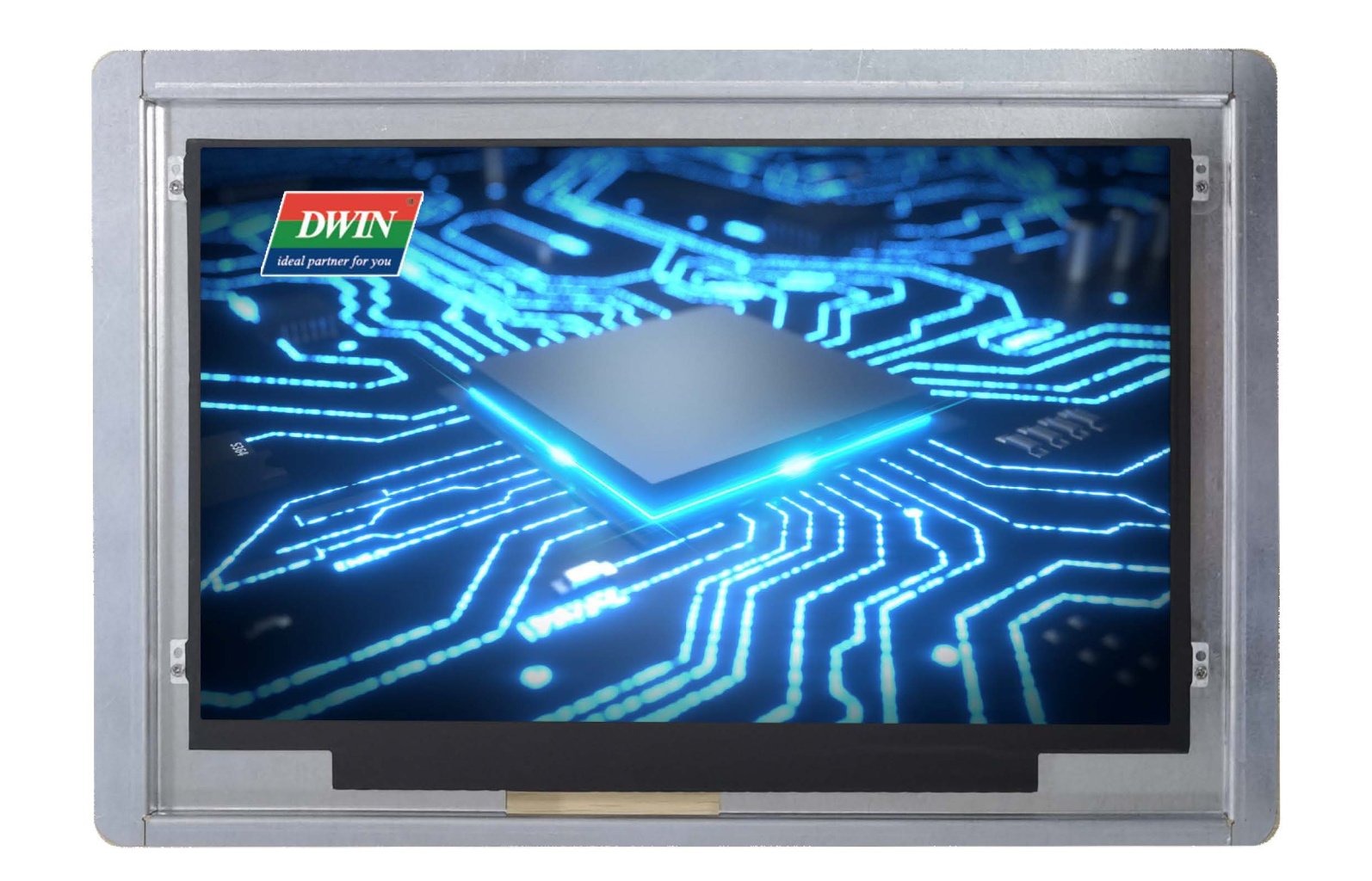

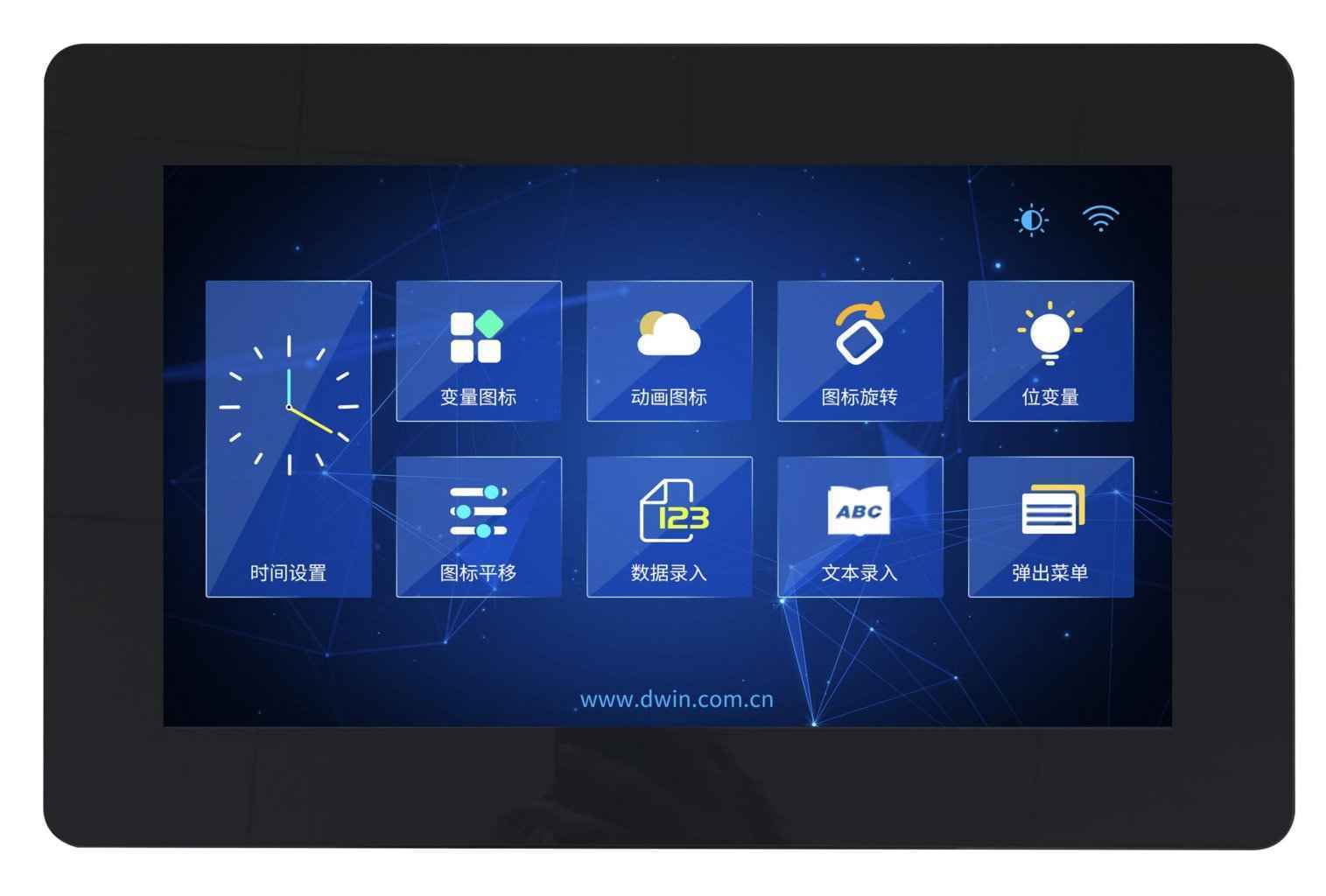

DMG19108C116_02W T5L2 UART HMI 11.6" IPS ЖК-дисплей коммерческого класса

DMG19108C116_02W T5L2 UART HMI 11.6" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG19108C116_02W

ASIC T5L2 IPS-TFT-LCD 11.6 дюйма, разрешение 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса

Сенсорная панель: Отсутствует / Резистивная / Емкостная.
Интерфейс TTL или RS232, разъем 8Pin_2.0 мм.
Готовый проект будет загружен с помощью SD-карты или порта UART.
Основан на T5L2, работает под управлением системы DGUS II.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Режим разработки: DGUS II /TA (набор инструкций).
Широкий угол обзора: 85/85/85/85 (L/R/U/D).
Нормальная яркость WTC: 200nit / WTR: 180 / WN: 250 нит.
С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для вторичной разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L2 UART HMI 11.6" IPS-TFT ЖК-дисплей коммерческого класса
DMG19108C116_02W

ASIC T5L2 IPS-TFT-LCD 11.6 дюйма, разрешение 1920*1080 пикселей, 16.7М цветов, широкий угол обзора, коммерческого класса. Основан на T5L2, работант под управлением системы DGUS II

Application

12 (1)

Характеристики

Основные параметры
Степень применения	Коммерческий класс
Защитное покрытие	Нет
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	11.6"
Разрешение	1920×1080
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Нет	Другие товары
Область отображения (Active Area, A.A.)	257.32×145.18
Область просмотра (View Area, V.A.)	256.3×144.2
Подсветка	LED
Яркость	200 nit
Размеры
Размеры (ШxВxГ), мм	317.3x205.2x17.5
Установочные размеры, мм	291.2(+0.3mm)×185.79(+0.3mm)
Размеры (ШxВxГ), мм	317.3×205.2×17.5
Установочные размеры, мм	291.2(+0.3)×185.79(+0.3)
Пользовательский интерфейс и периферия
Периферия	DMG19108C116 02WN Зуммер, модуль WIFI 10, модуль USB / DMG19108C116 02WTC Емкостный сенсорный экран, зуммер, модуль WIFI 10, модуль USB / DMG19108C116 02WTR Резистивная сенсорная панель, зуммер, модуль WIFI 10, модуль USB
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~15
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=12V, max backlight 430mA . VCC=12V，backlight off 180mA
Рабочая среда
Рабочая температура	-10~60℃
Температура хранения	-20~70℃
Рабочая влажность	10%~90% относительной влажности
Тест на старение	None
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV 正常工作 Normal operation.
EFT test	Power supply ±1KV;100KHz Normal operation

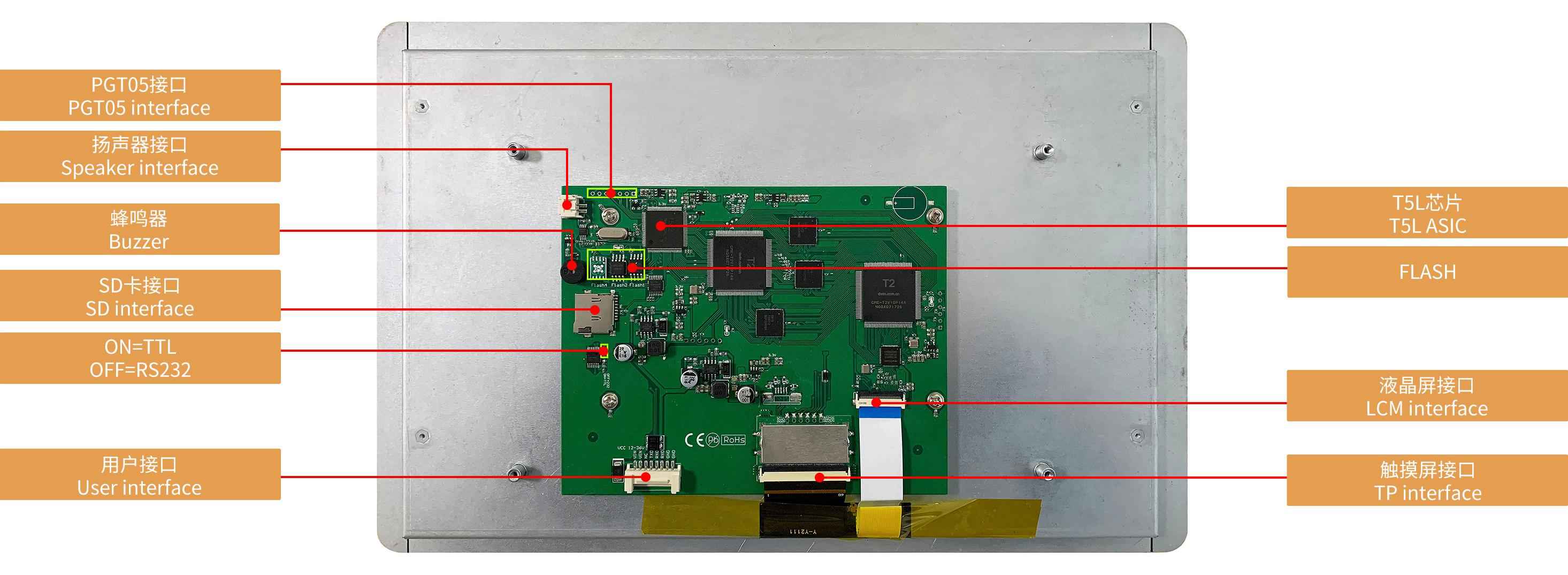

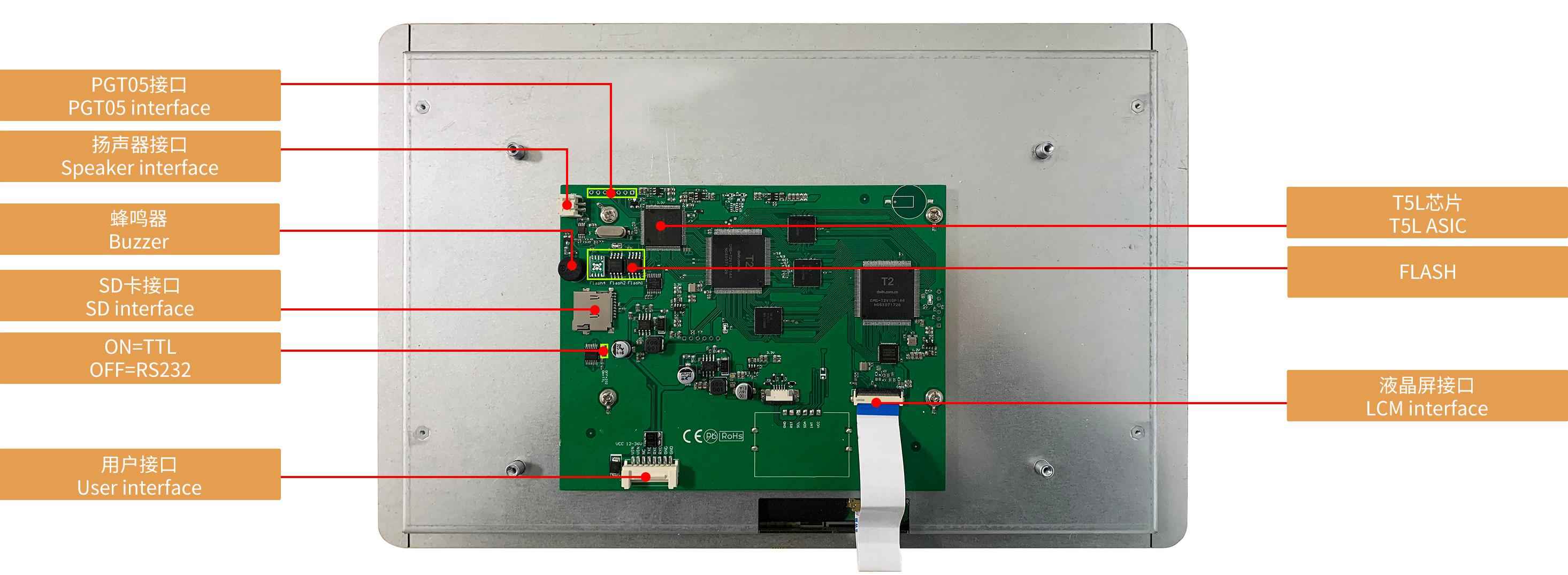

Интерфейс
LCM интерфейс	FPC30 0.5mm, eDP interface
RTP интерфейс	Интерфейс FCC 5Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 2.7~3.2В. Выход 0: Iout =-1mA; 0.1~0.4В
Входное напряжение (RXD)	Вход 1: 2.4~5.5В. Вход 0: 0~1.0В
Пользовательский интерфейс	8-контактный разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232
Зуммер	2-Pin_2.0 мм, интерфейс зуммера
Интерфейс	8-pin разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12 КБайт/с
Формат данных	UART2: N81
Интерфейс динамика	2Pin_ 2.0mm external loudspeaker	Другие товары
Зарезервированный интерфейс модуля	Модуль WI-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	32 Мбайт NOR Flash + 128 Мбайт NAND Flash для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory	32 МБ NOR Flash + 128 МБ NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией Dwin. Серийное производство начато в 2019 году, 1 Мбайт Nor Flash на чип, 512 Кбайт, используемый для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-03-07
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG19108C116_02WTC
