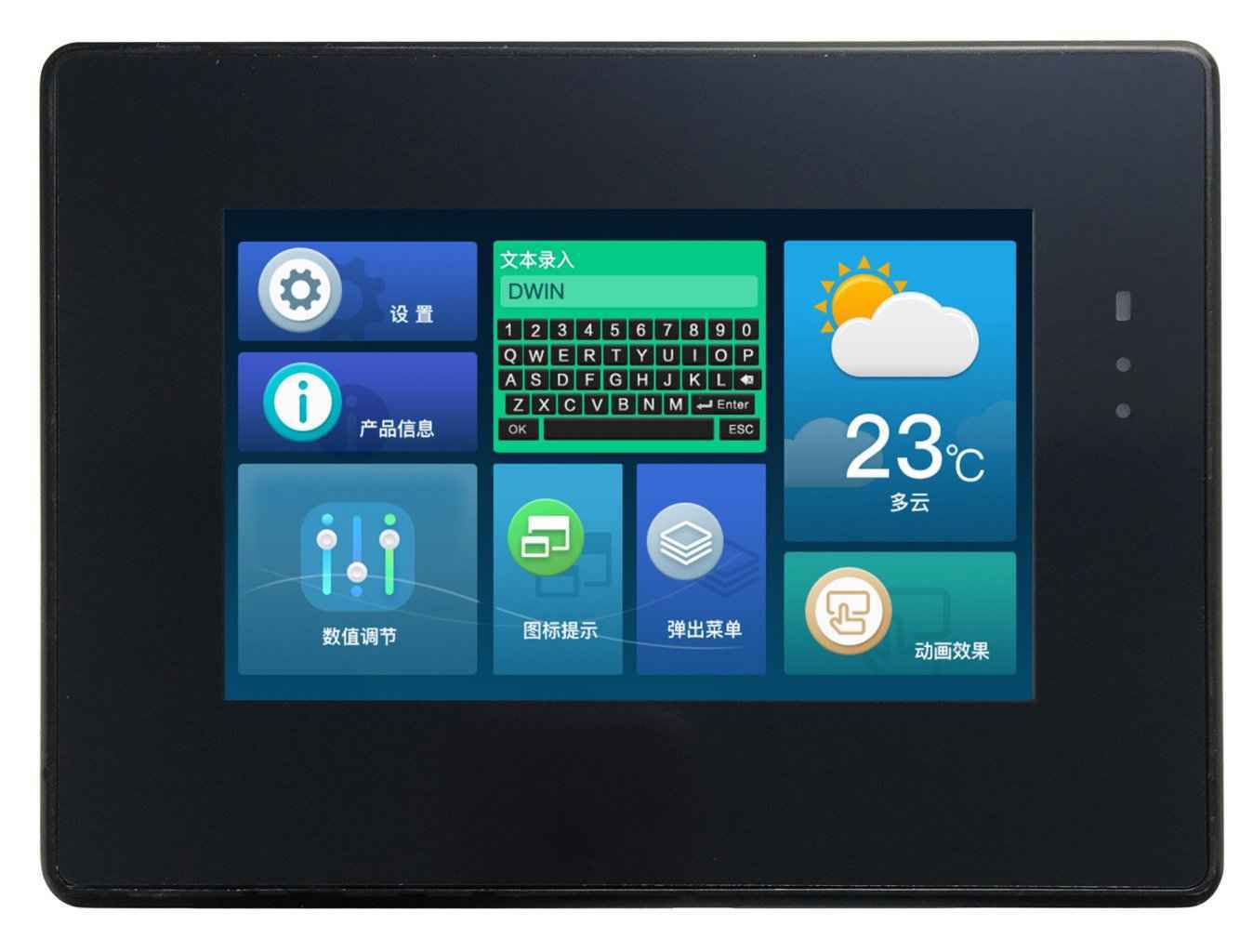

DMG80480T050_A5W DWIN T5L1 UART HMI 5" IPS ЖК-дисплей промышленного класса

Степень применения [Основные параметры]

Индустриальный класс

Диагональ [Дисплей]

5.0"

3D-данные [3D-данные]

9088

Разрешение [Дисплей]

800×480

Срок жизни [Дисплей]

≥ 30 000ч

Яркость [Дисплей]

250 nit

Защитное покрытие [Основные параметры]

Есть

Уровень защиты IP65 [Основные параметры]

IP65 (Front)

Размеры (ШxВxГ), мм [Размеры]

160.0×118.0×23.5

Установочные размеры, мм [Размеры]

148.0(+0.3)×106.0(+0.3)

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

_WTC: 300 нит / _WTR: 250 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область отображения (Active Area, A.A.) [Дисплей]

108.8×65.6

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

INCELL structure

Сенсорный режим [Сенсорные параметры]

Поддерживаются касание точки и перетаскивание

Светопропускание [Сенсорные параметры]

Более 95%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена, 130 мА. VCC = +12 В, подсветка выключена, 60 мА.

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30~85℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC40_0.5mm, RGB interface

RTP интерфейс [Интерфейс]

4Pin_1.0mm

CTP интерфейс [Интерфейс]

INCELL LCM interface: FPC40_0.5mm, MIPI

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200bps

Выходное напряжение [Интерфейс]

Выход 1: Iвых = 1 мА; 3.0~3.3 В. Выход 0: Iвых = -1 мА; 0~0.3 В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, 2.4 ~ 5.0 В. Вход 0: Iin = -1 мА, 0 ~ 0.5 В

Входной интерфейс [Интерфейс]

UART2: N81, RS232. UART4: N81, RS232. UART5: RS485.

Пользовательский интерфейс [Интерфейс]

Гнездо 8Pin_3,81 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с

Flash расширение [Память]

Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash

Flash память [Память]

16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

Интерфейс [Интерфейс]

UART2: N81, RS232. UART4: N81, RS232UART5: RS485

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для питания. Точность: ± 20ppm @ 25℃. Это может работать обычно в течение 7 дней после отключения питания

Разъем [Интерфейс]

Гнездо 8Pin_3.81 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c39b9a19ca77569.mp4

В наличии

Да

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Разработан компанией Dwin. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз.

ESD test [Рабочая среда]

Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV;100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-07-12

Гарантия

1 год

Страна бренда

Китай

• DMG80480T050_A5WTC.pdf — Размер 3789.4Кб

• DMG80480T050_A5WTR.pdf — Размер 3795.7Кб
