DMG10600T101_A5W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, уровень защиты корпуса IP65 (Front), с конформным покрытием, промышленного класса

72-часовой тест на старение, с конформным покрытием, уровень защиты IP65 (Front).
Интерфейс RS232 и RS485, 8-контактный разъем 3.81.
Широко используется с различными видами ПЛК.
Основан на T5L2, работает под управлением системы DGUS II.
Двойная система разработки: DGUS II/ TA (набор инструкций).
Угол обзора IPS: 85°/85°/85°/85° ( L/R/U/D).
Независимый графический интерфейс и процессор операционной системы.Процессор ОС может быть разработан DWIN OS и KeilC.

Описание Характеристики Отзывы Документы Склады

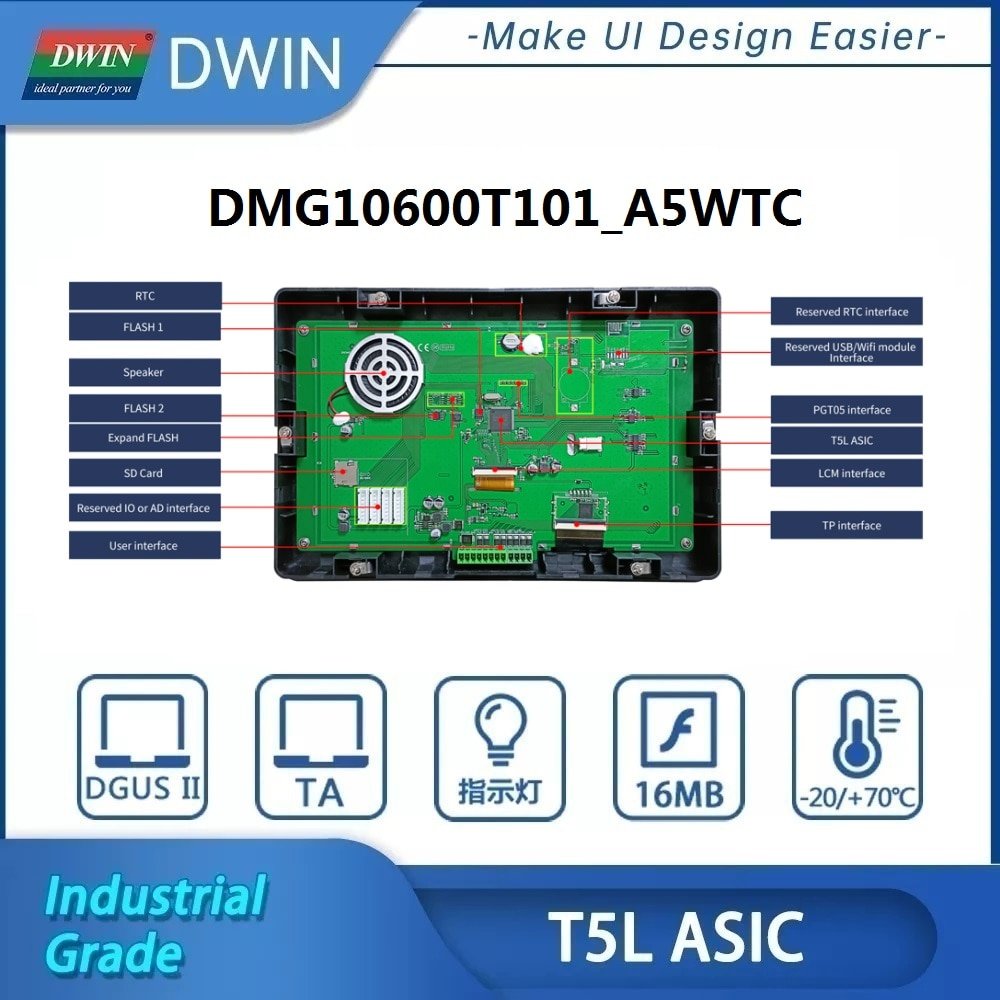

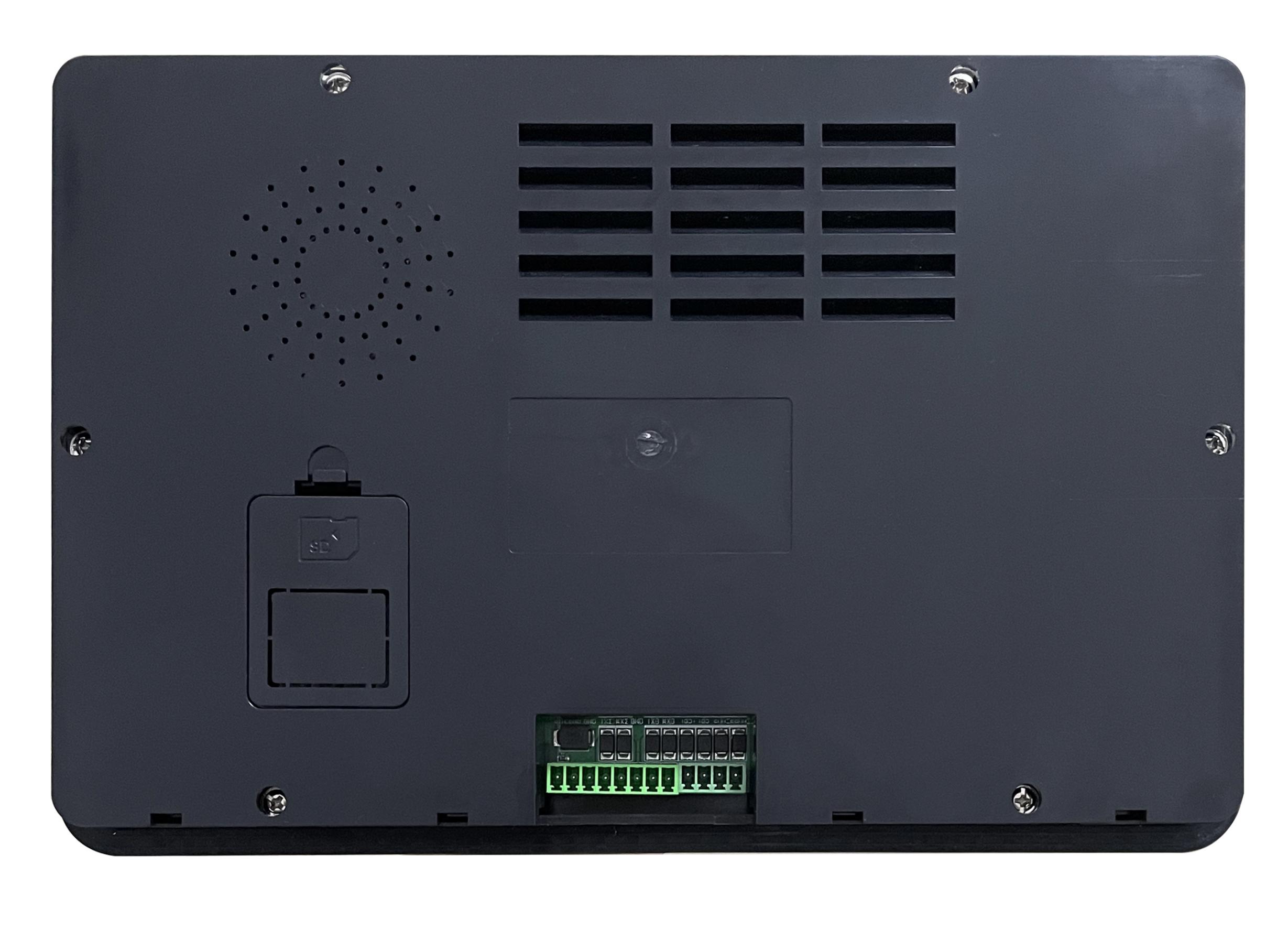

DWIN T5L2 UART HMI 10.1" Modbus IPS-TFT LCM промышленного класса
DMG10600T101-A5W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, с корпусом, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

DMG10600T101_A5W представляет собой 10,1" HMI интеллигентный UART серийный на тонкопленочных транзисторах ЖК-дисплей модуль дисплея разрешением 1024*600. IPS панель. Угол обзора 85/85/85/85, 16,7 М цветов, 24 бит.

Он оснащён флэш-памятью 16 Мб. Расширение флеш-памяти поддерживается по вашему требованию. Оно находится под процессором 8051, частотой 250 МГц. Дисплей находится под T5L ASIC, который включает в себя два ядра, а именно GUI и OS.

GUI предназначен для разработки пользовательского интерфейса, поддерживает функцию отображения данных/ввода, отображения текста/ввода, графиков в реальном времени, прокрутки, скольжения страницы, загрузки данных, графики и т. д. Ядро ОС можно открыть клиенту для вторичной разработки под ОС.

Существует два режима разработки:

Модель № DMG10600T101_A5W. Один-DGUS II, другой-TA. Если вы предпочитаете стандартный набор инструкций, TA будет отвечать вашим требованиям. DGUS II находится под программным обеспечением DWIN DGUS, которое можно загрузить на официальном сайте. Вы можете достичь таких функций, как отображение текста/ввод, отображение данных/вход, кривые, загрузка данных, RTC и т. д.
UART 2 под DWIN protocol. Если подключение к ПЛК под Modbus protocol, UART 4 доступно.

Модель поддерживает любой MCU, такой как Arduino, STM32.

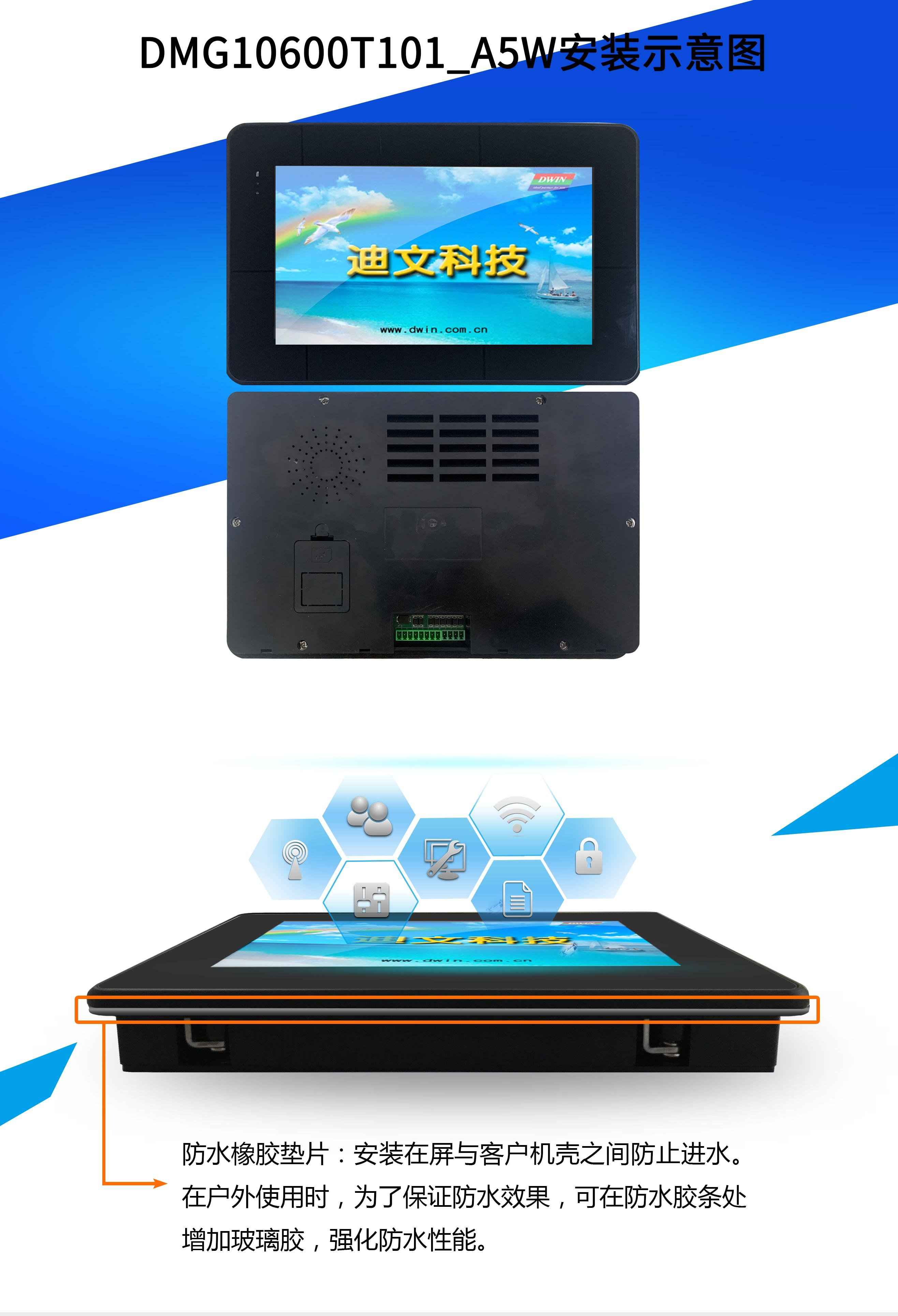

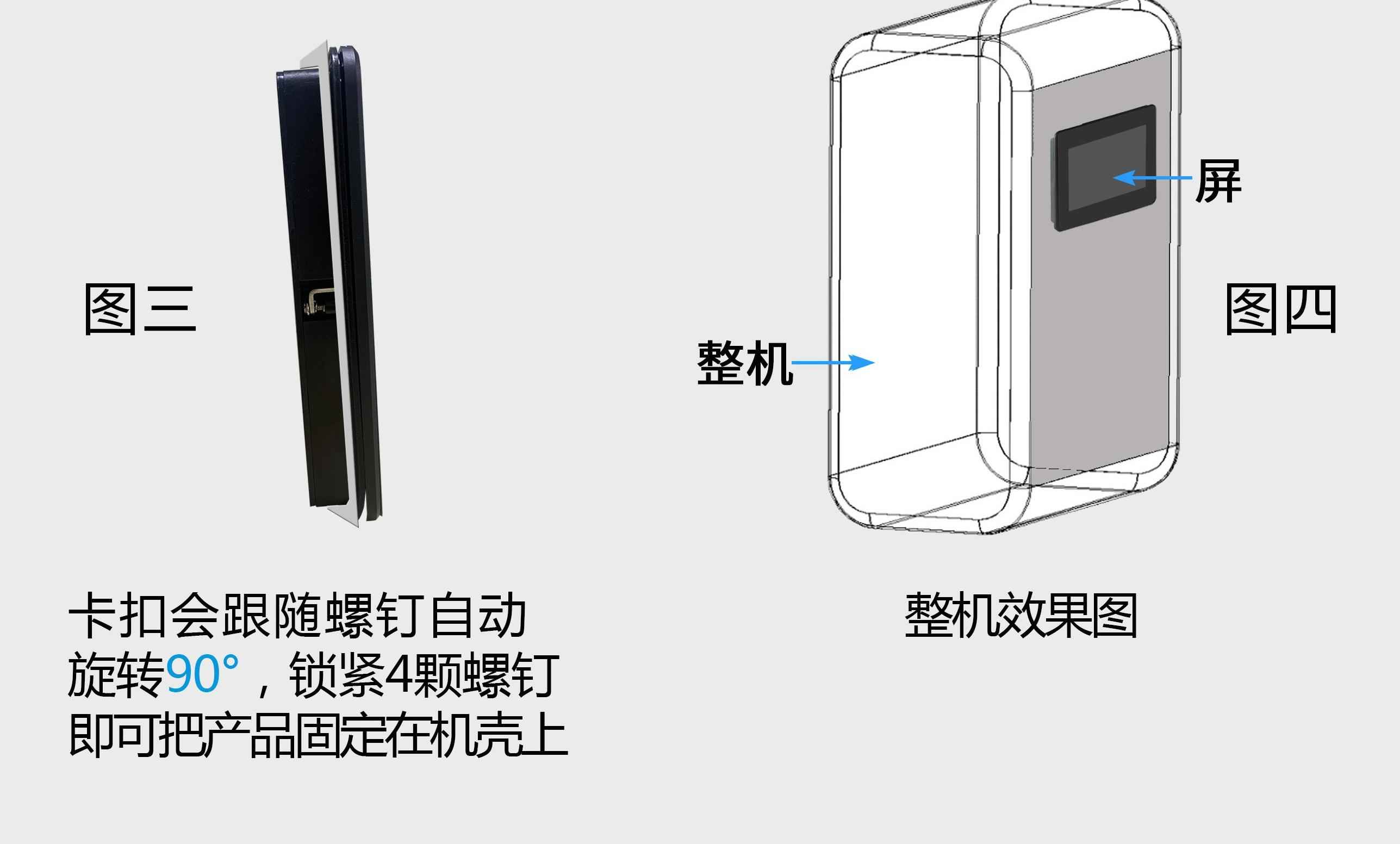

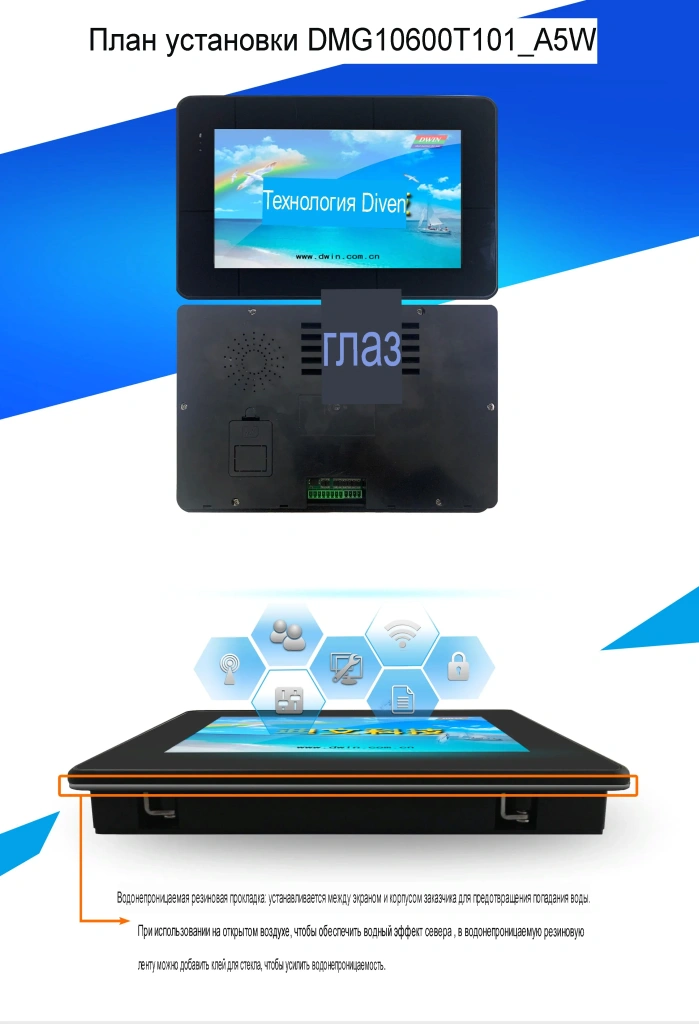

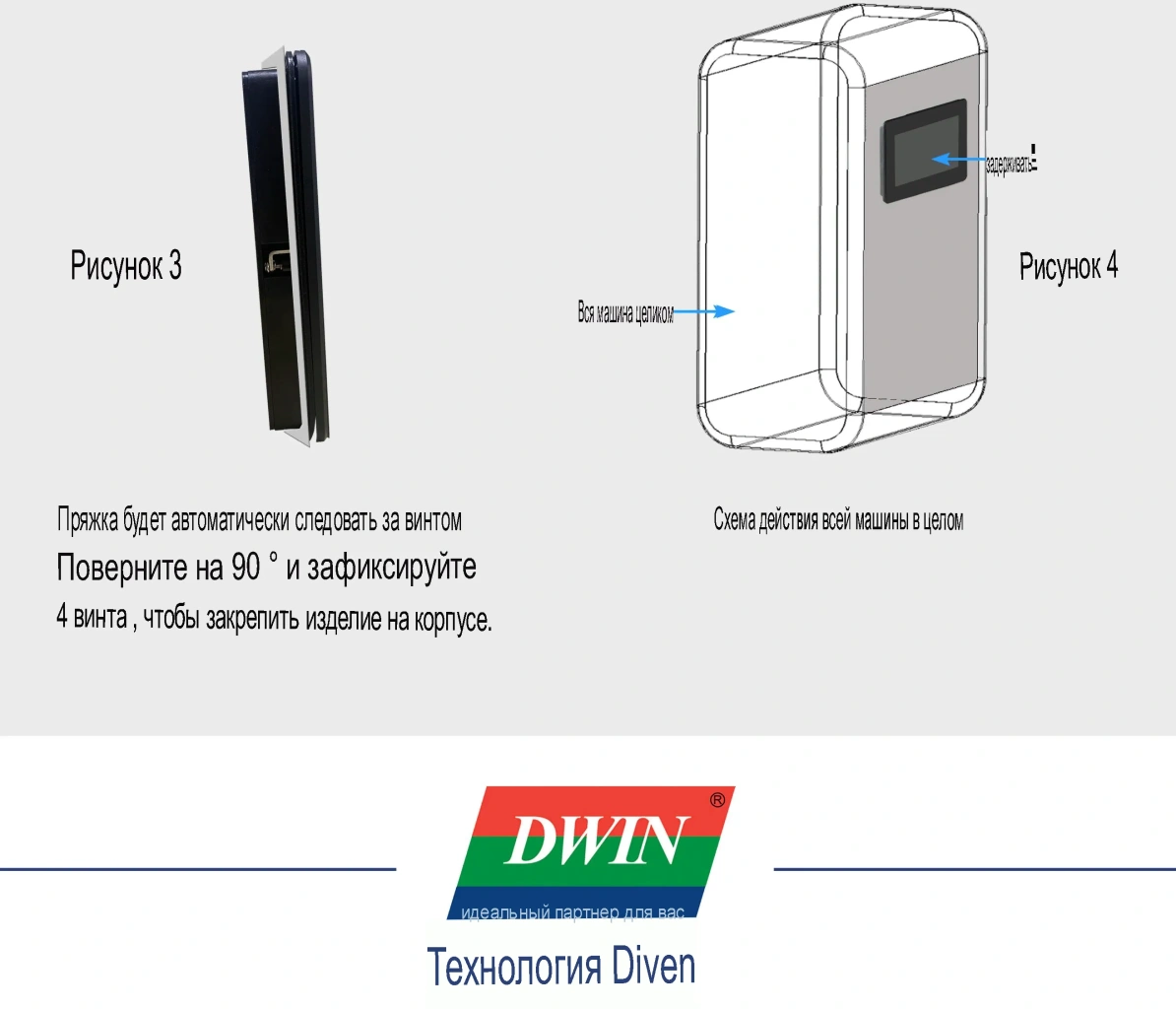

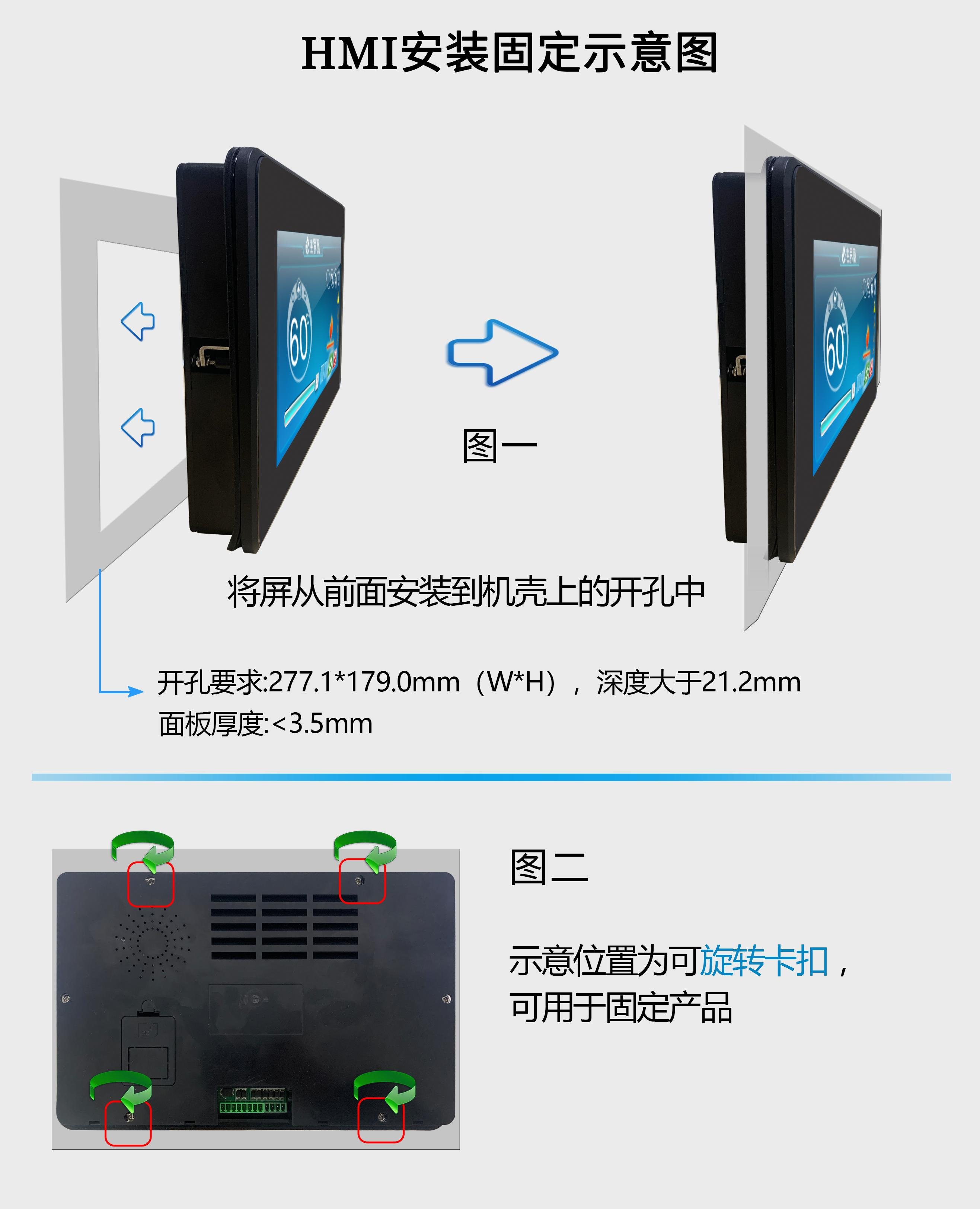

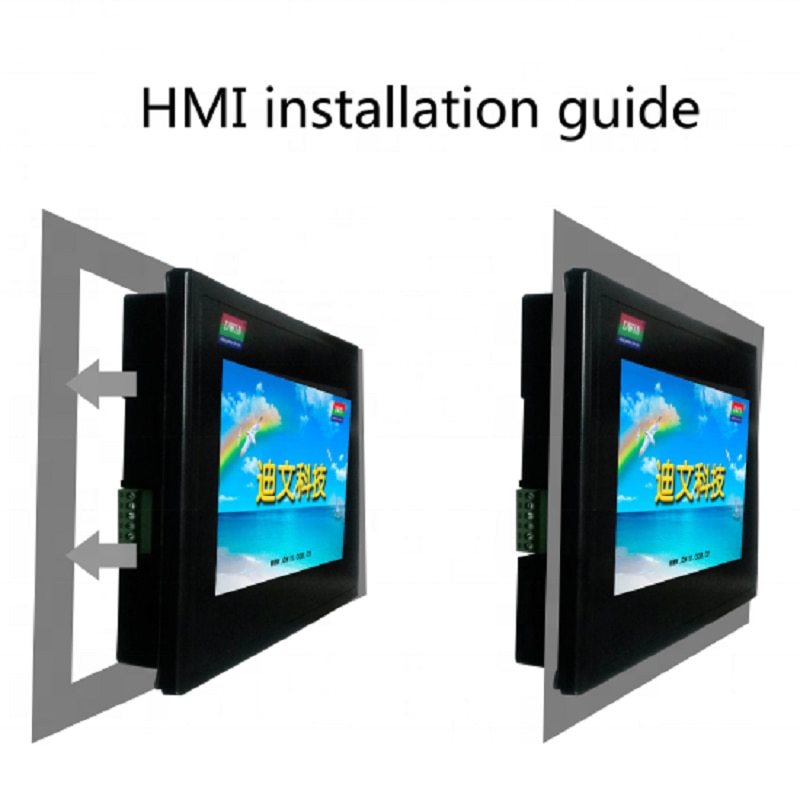

Установка модели DMG10600T101-A5W

Application

12 (1)

Правило именования

Вы можете лучше узнать конфигурацию дисплея через номер модели.

Тип посылки

Антистатический мешок + пенопластовая коробка + бумажная коробка + хрупкое уведомление

Тип интеллектуального дисплея

Размер указан в диапазоне от 1,5 дюймов до 21,5 Дюймов, с разным разрешением, класс. Вы можете найти больше вариантов в соответствии с вашими требованиями.

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 10.1"
3D-данные [3D-данные]: 8533
Разрешение [Дисплей]: 1024×600
Срок жизни [Дисплей]: ≥ 30 000ч
Защитное покрытие [Основные параметры]: Есть
Уровень защиты IP65 [Основные параметры]: IP65 (Front)
Размеры (ШxВxГ), мм [Размеры]: 290.0×192.0×29.5
Установочные размеры, мм [Размеры]: 275.88(+0.3)×177.88(+0.3)
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: IPS, TFT LCD
Угол обзора（V.A.) [Дисплей]: Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область просмотра (View Area, V.A.) [Дисплей]: 222.70×125.30
Подсветка [Дисплей]: LED
Тип Touch [Сенсорные параметры]: CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]: Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 6H
Светопропускание [Сенсорные параметры]: Более 90%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 раз и в зависимости от рабочей среды
Тип Touch [Сенсорные параметры]: RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]: Стекло ITO + пленка ITO
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 3H
Светопропускание [Сенсорные параметры]: Более 80%
Срок жизни [Сенсорные параметры]: Более 1 000 000 раз и в зависимости от рабочей среды
Напряжение питания, В [Напряжение и ток]: 6~36
Напряжение питания, тип. [Напряжение и ток]: 12V
Рабочий ток [Напряжение и ток]: VCC = +12 В, подсветка включена, 380 мА. VCC = +12 В, подсветка выключена, 120 мА.
Рабочая температура [Рабочая среда]: -20~70℃
Температура хранения [Рабочая среда]: -30~80℃
Рабочая влажность [Рабочая среда]: 10%~90% относительной влажности
LCM интерфейс [Интерфейс]: FPC50 0.5mm, RGB interface
RTP интерфейс [Интерфейс]: Интерфейс FCC 4Pin_1.0mm
CTP интерфейс [Интерфейс]: Структура COB, интерфейс IIC
CAN [Interface]: Есть
CAN Interface [Interface]: Socket (CAN*1)
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Выход 1: -5.0~3.0 В. Выход 0: 3.0~5.0 В
Входное напряжение (RXD) [Интерфейс]: Вход 1: -15.0~-5.0 В. Вход 0: 5.0~15.0В
Входной интерфейс [Интерфейс]: UART2: RS232. UART4: RS485（Only available after OS configuration). UART5: RS232（Only available after OS configuration). CAN*1
Пользовательский интерфейс [Интерфейс]: Разъем 8Pin_3.81mm и разъем 4Pin_3.81mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Flash расширение [Память]: Возможность расширения до 64 байт NOR Flash или 48 Mбайт NOR Flash + 512 Mбайт Флэш-память NAND
Flash память [Память]: 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
SD card slot [Интерфейс]: FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

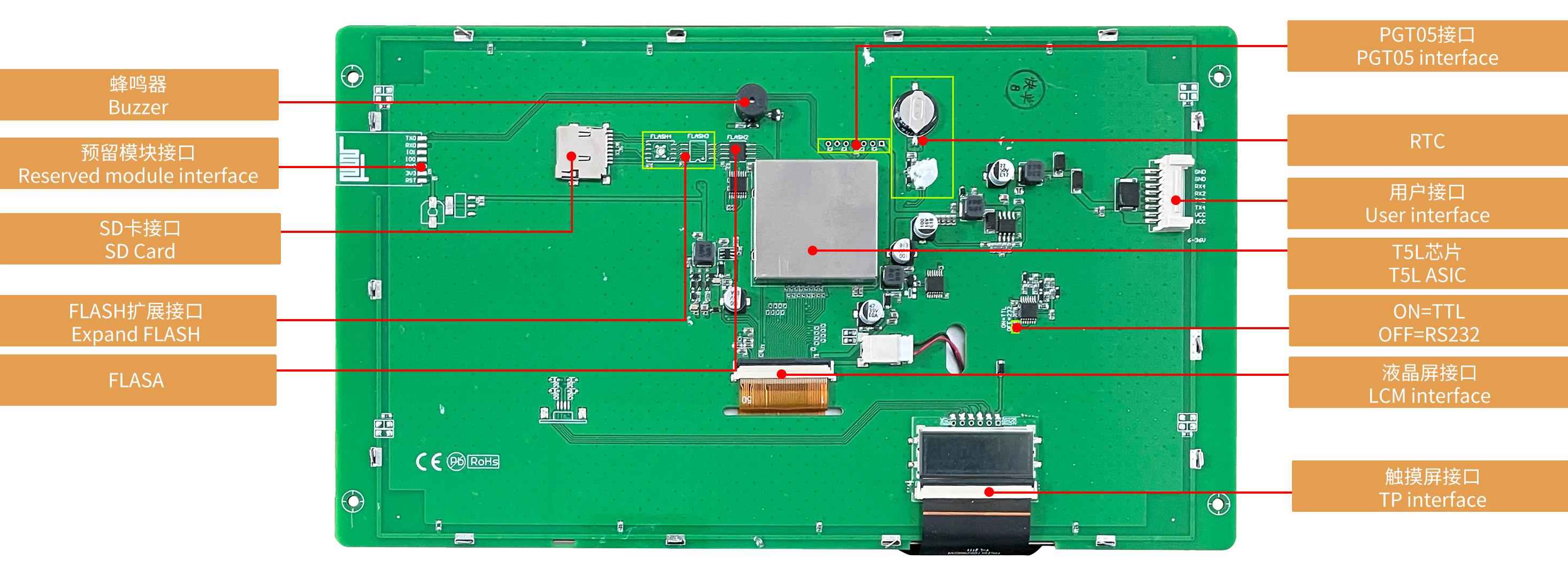

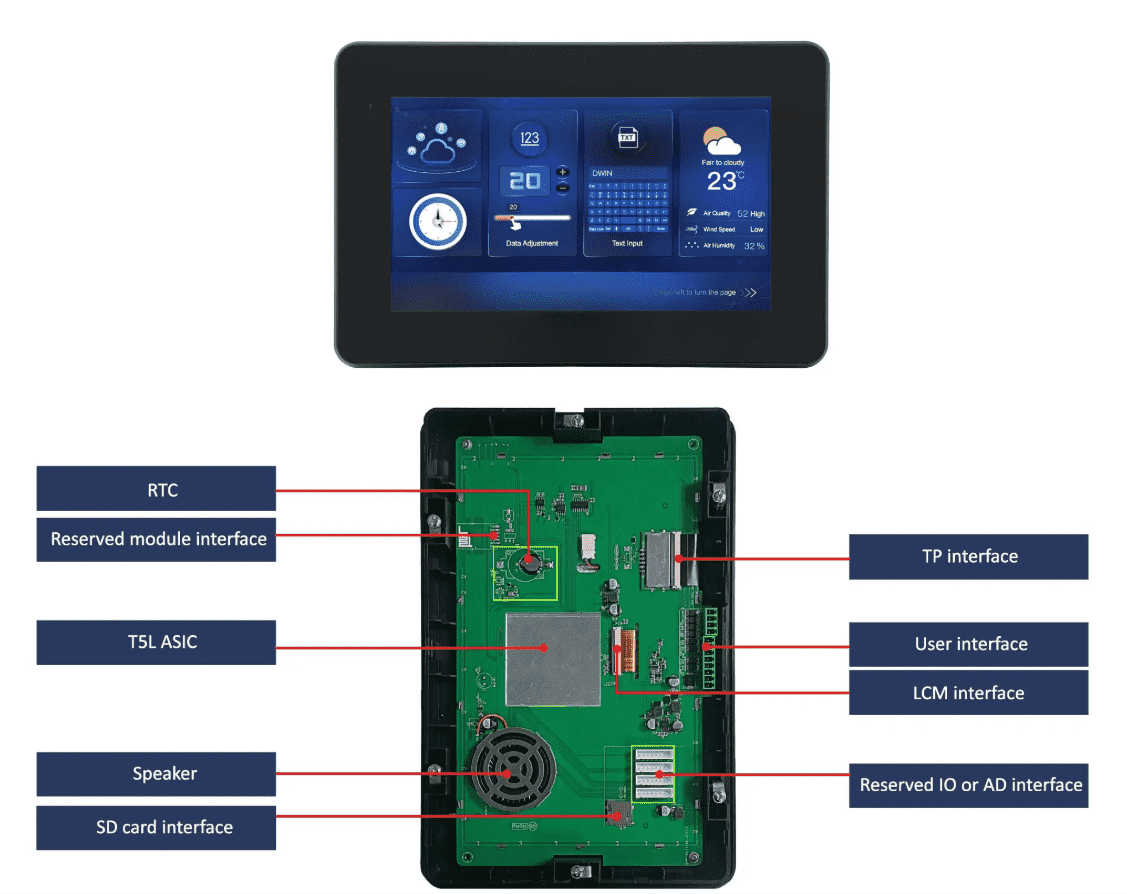

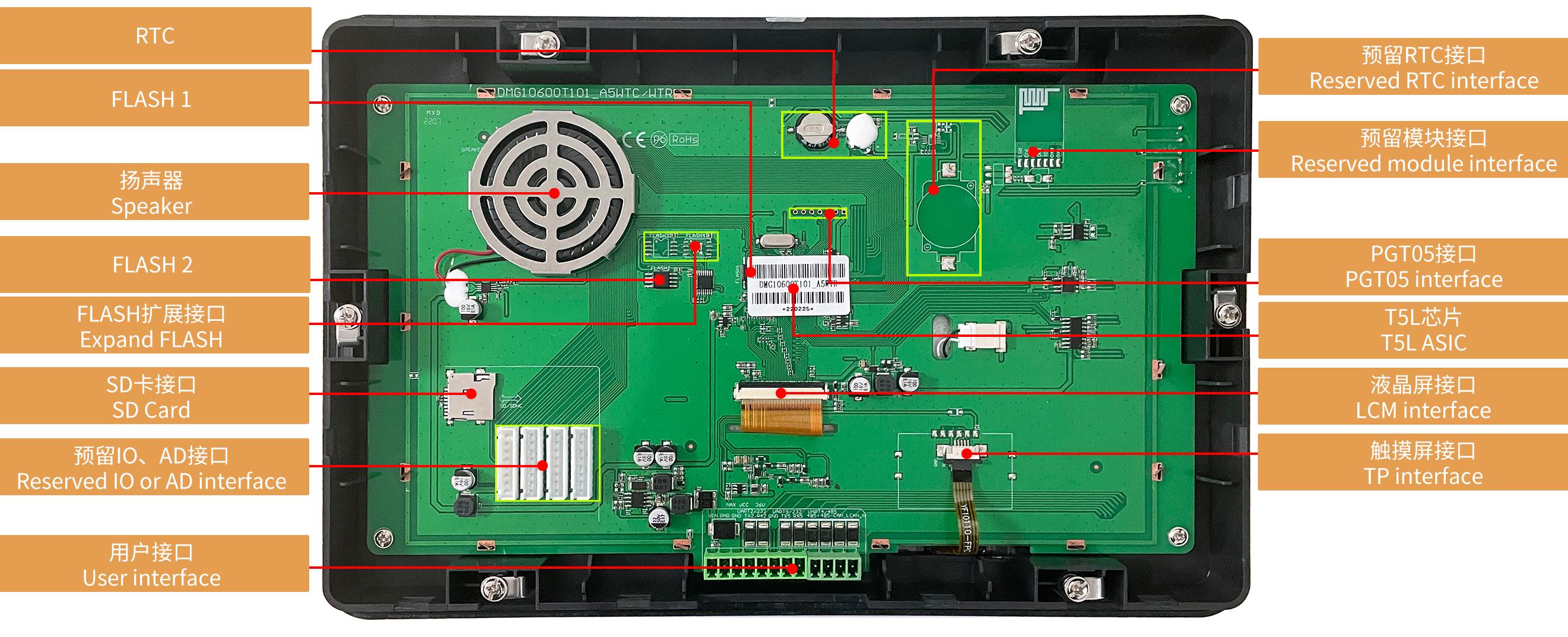

Интерфейс [Интерфейс]: DMG10600T101-A5WTC Емкостный сенсорный экран, Динамик, интерфейс RTC, Зарезервированный ввод-вывод/AD
RTC (Super-capacitor) [Интерфейс]: Суперконденсатор для питания. Точность: ±20ppm @25 ℃. Это может работать обычно в течение 30 дней после сбоя питания.
Зарезервированный RTC интерфейс [Интерфейс]: Резервная схема RTC круглого элемента питания
Разъем [Интерфейс]: 8Pin_3.81mm Socket；4Pin_3.81mm Socket (CAN*1)
Формат данных [Интерфейс]: UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]: <5W
Интерфейс динамика [Интерфейс]: Бортовой динамик. Мощность: <2,5 Вт
Зарезервированный интерфейс модуля [Интерфейс]: Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модулем: загрузка файлов с USB-накопителя.

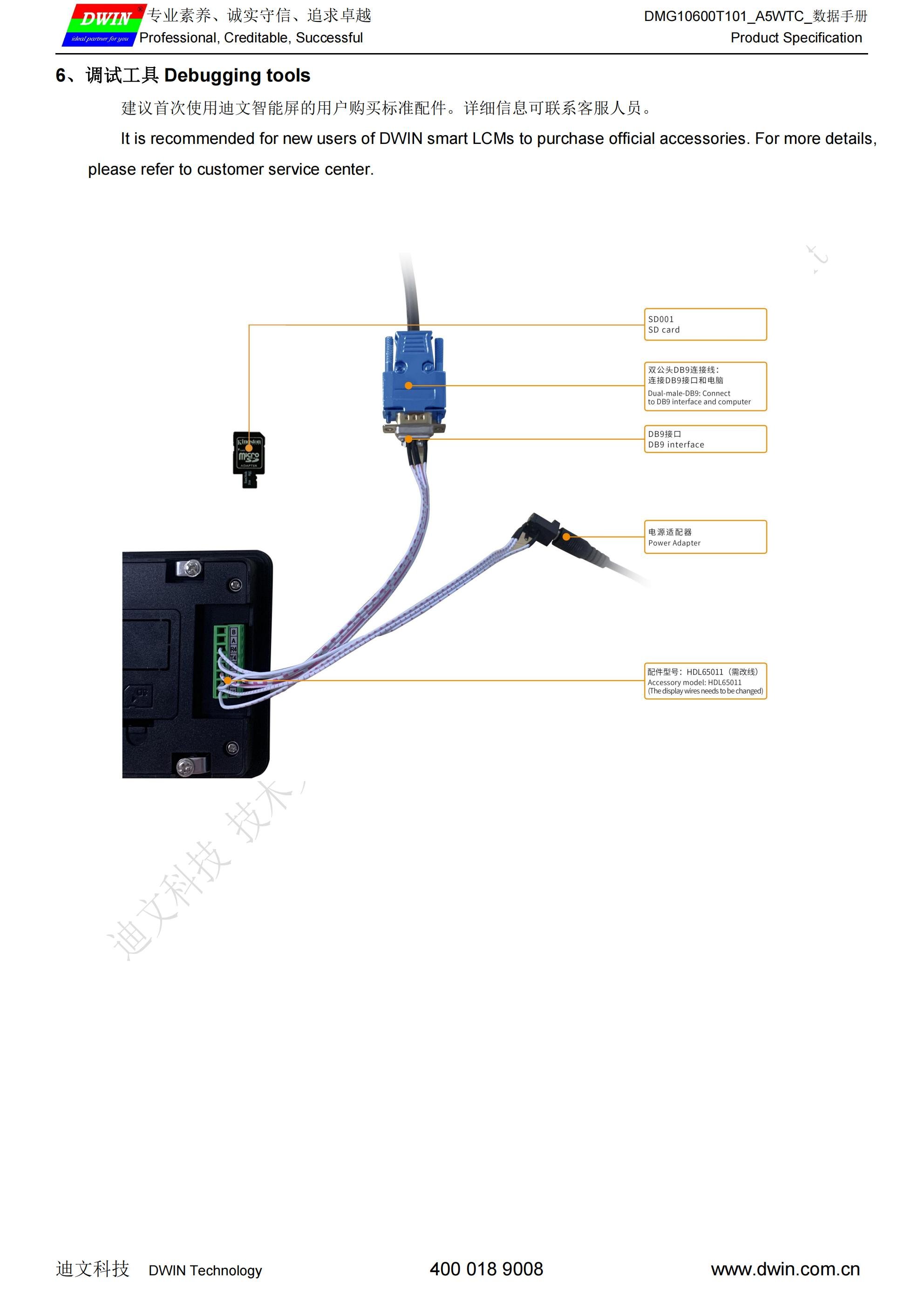

PGT05 интерфейс [Интерфейс]: Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Видео [Видео]: https://cdn.globalso.com/dwin-global/style/global/video/DMG10600T101_A5WTC.mp4 / https://www.dwin-global.com/uploads/HDW101_A5001L.mp4
В наличии: Да
ASIC T5L [Информация об ASIC]: T5L2

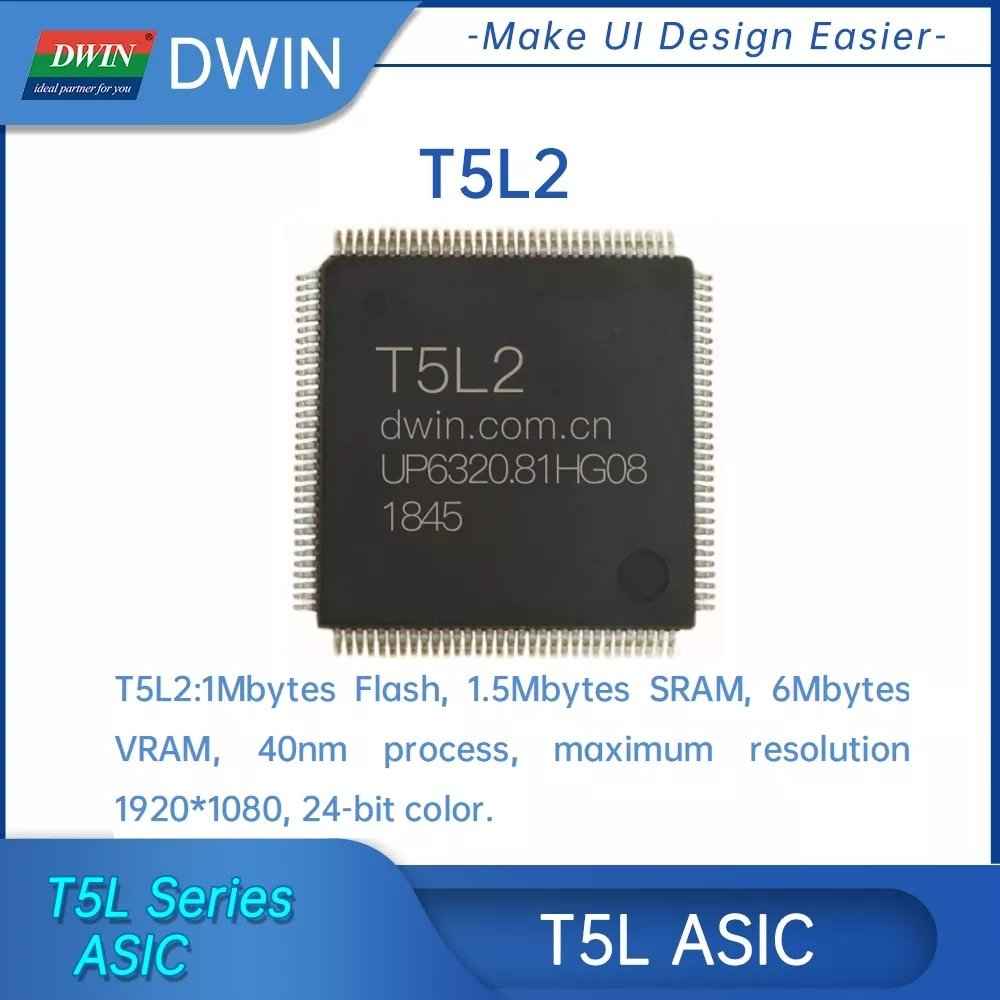

T5L2 ASIC [Информация об ASIC]: Разработан компанией Dwin. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.
Тест на старение [Рабочая среда]: 72 часа старения при высокой температуре при 50 ℃
Datasheet [Datasheet]: Загрузить Загрузить
Версия Datasheet [Datasheet]: 2022-01-04
Гарантия: 1 год
Страна бренда: Китай
