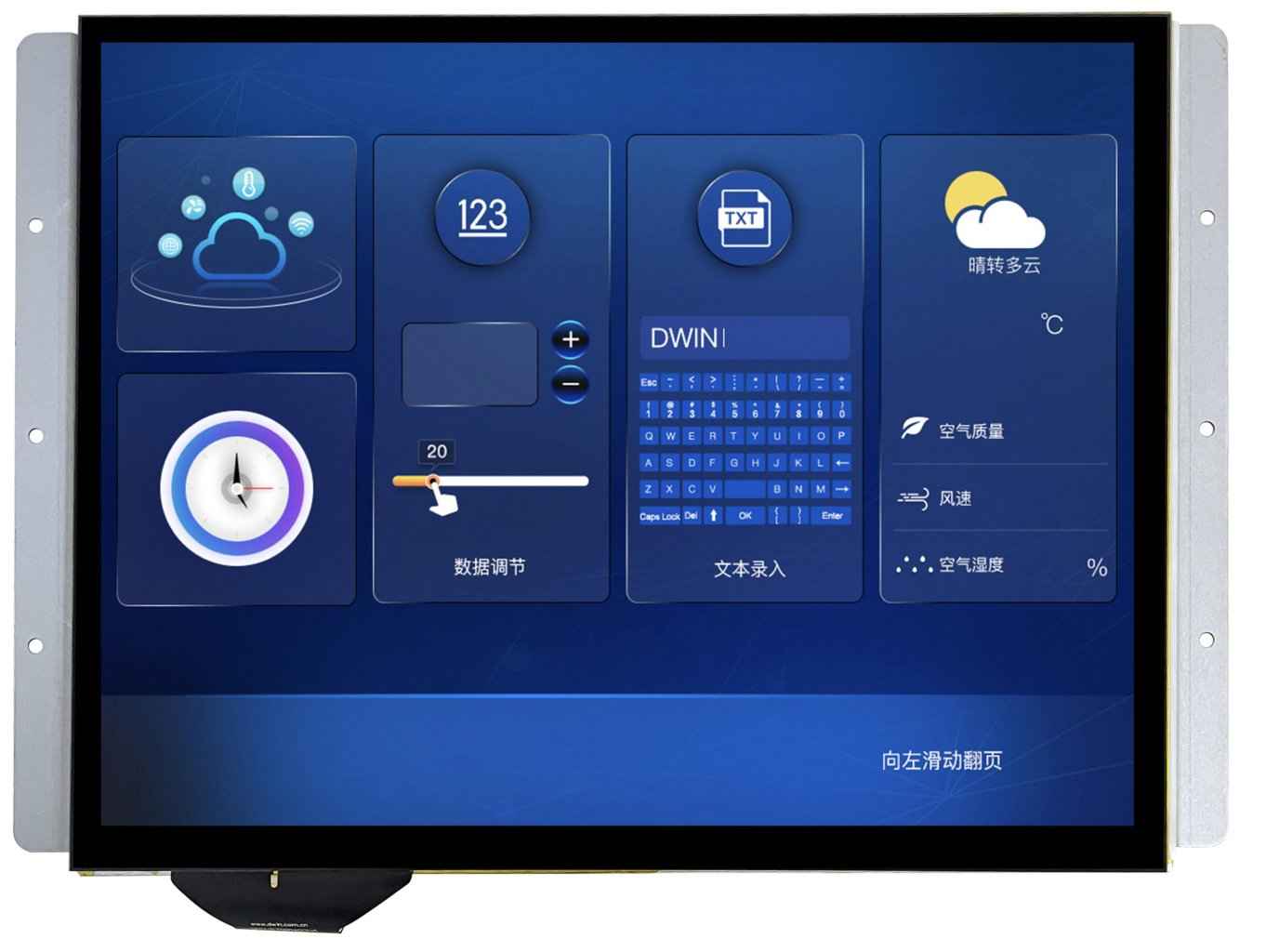

DMG10768K121_03W DWIN T5L2 UART HMI 12.1" IPS-TFT ЖК-дисплей медицинского класса

Степень применения [Основные параметры]

Медицинский класс

Диагональ [Дисплей]

12.1"

3D-данные [3D-данные]

8809

Разрешение [Дисплей]

1024×768

Срок жизни [Дисплей]

≥ 30 000ч

Защитное покрытие [Основные параметры]

Есть

Установочные размеры, мм [Размеры]

260.5(+0.5)×204.0(+0.5)

Периферия [Пользовательский интерфейс и периферия]

DMG10768К121_03WN Зуммер, часы реального времени, PGT05 / DMG10768K121_03WTR Зуммер, часы реального времени, PGT05 / DMG10768K121_03WTC Зуммер, часы реального времени, PGT05

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC: 450 нит / WTR: 450 нит / WN: 500 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область просмотра (View Area, V.A.) [Дисплей]

246.00×184.50

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Структура G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддерживаются точечные касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддерживаются касание точки и перетаскивание

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12 В, подсветка включена, 1170 мА. VCC = +12 В, подсветка выключена, 350 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

-30~80℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

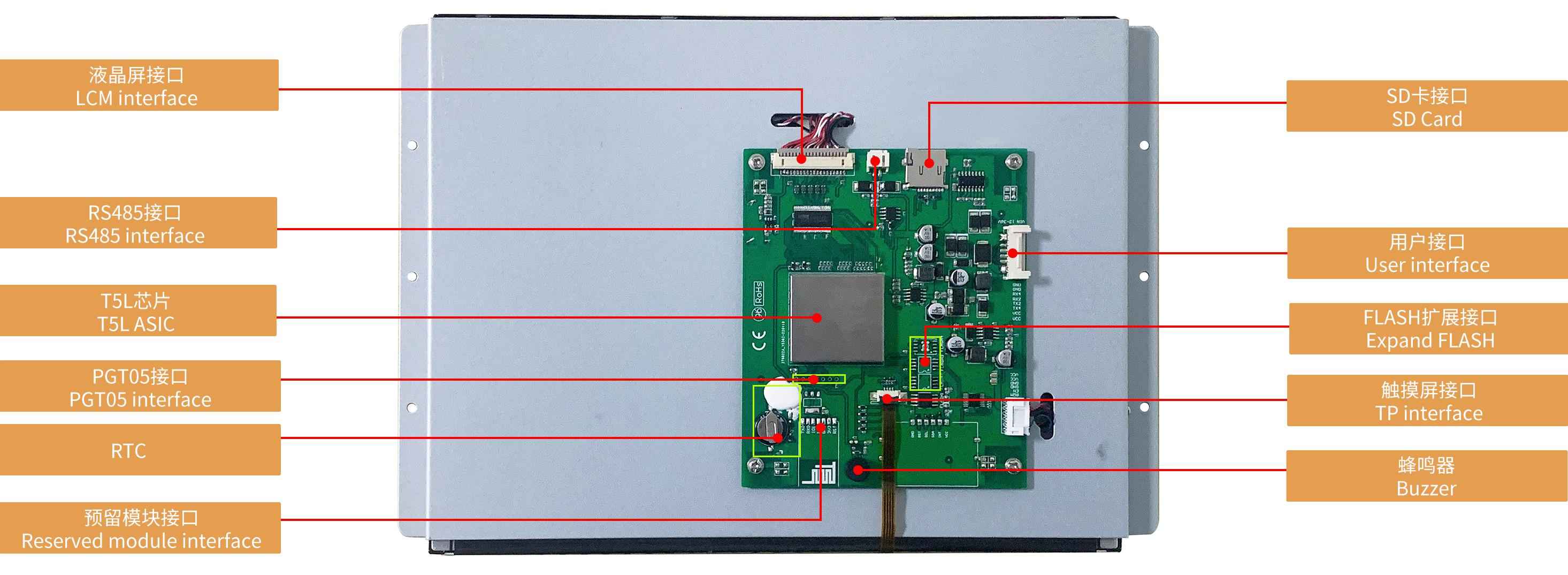

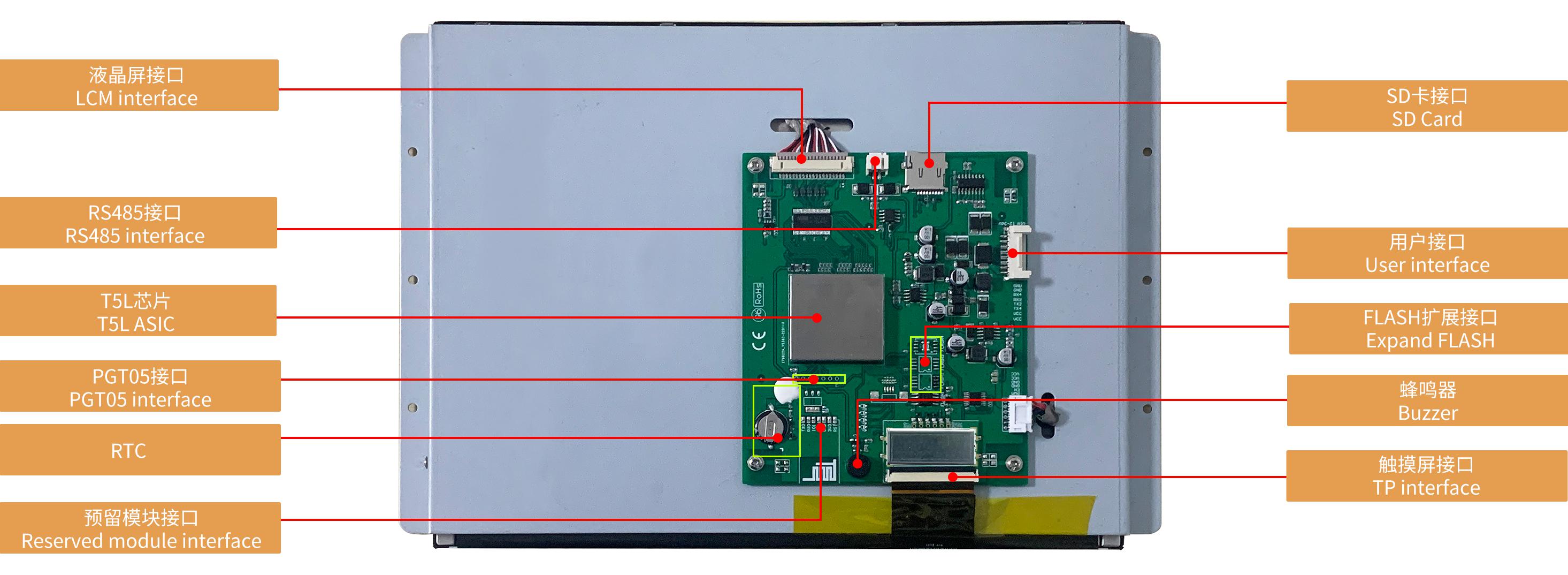

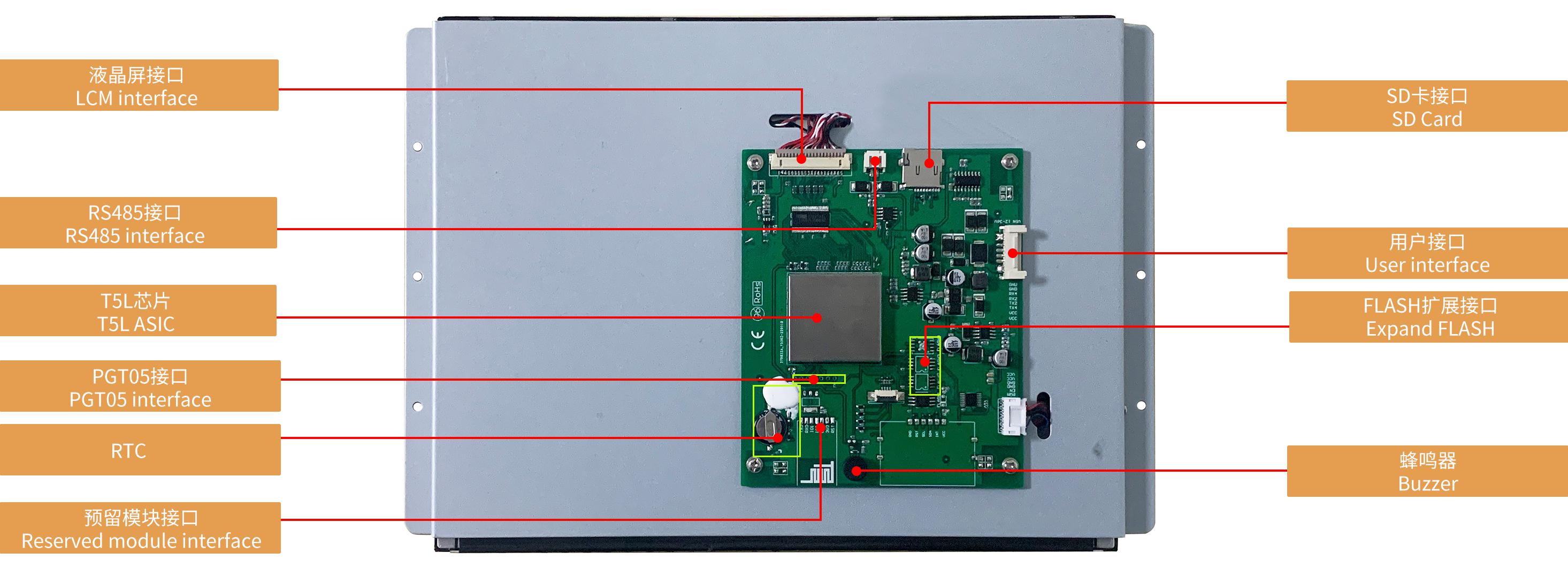

LCM интерфейс [Интерфейс]

FPC20 1.25mm, LVDS interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; 2.5~5.0В. Выход 0: Iвых = -1 мА; -0.5~-2.5В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, 0~2.5В. Вход 0: Iin = -1 мА, -2.5~-2.0 В

Входной интерфейс [Интерфейс]

UART2: RS232. UART4: RS232 (доступно только после настройки ОС). UART5: RS485 (доступно только после настройки ОС)

Пользовательский интерфейс [Интерфейс]

Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с

Flash расширение [Память]

Возможно расширение до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: RS232UART4: RS232 (доступен только после настройки ОС)UART5: RS485 (доступен только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<15W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с флэш-диска USB

PGT05 интерфейс [Интерфейс]

Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://www.dwin-global.com/uploads/DMG10768K121_03WTR_batch.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Самостоятельно разработан DWIN. Серийное производство в 2019 г., 1 МБ без флэш-памяти на чипе и 512 КБ для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

Тест на старение [Рабочая среда]

72 часа старения при высокой температуре при 50 ℃

ESD test [Рабочая среда]

Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-23

Гарантия

1 год

Страна бренда

Китай

• DMG10768K121_03WTC.pdf — Размер 3641.6Кб

• DMG10768K121_03WTR.pdf — Размер 3755.2Кб

• DMG10768K121_03WN.pdf — Размер 3619.2Кб

• Datasheet

  100_Datasheet-DMG10768K121_03W.rar — Размер 4609.8Кб
