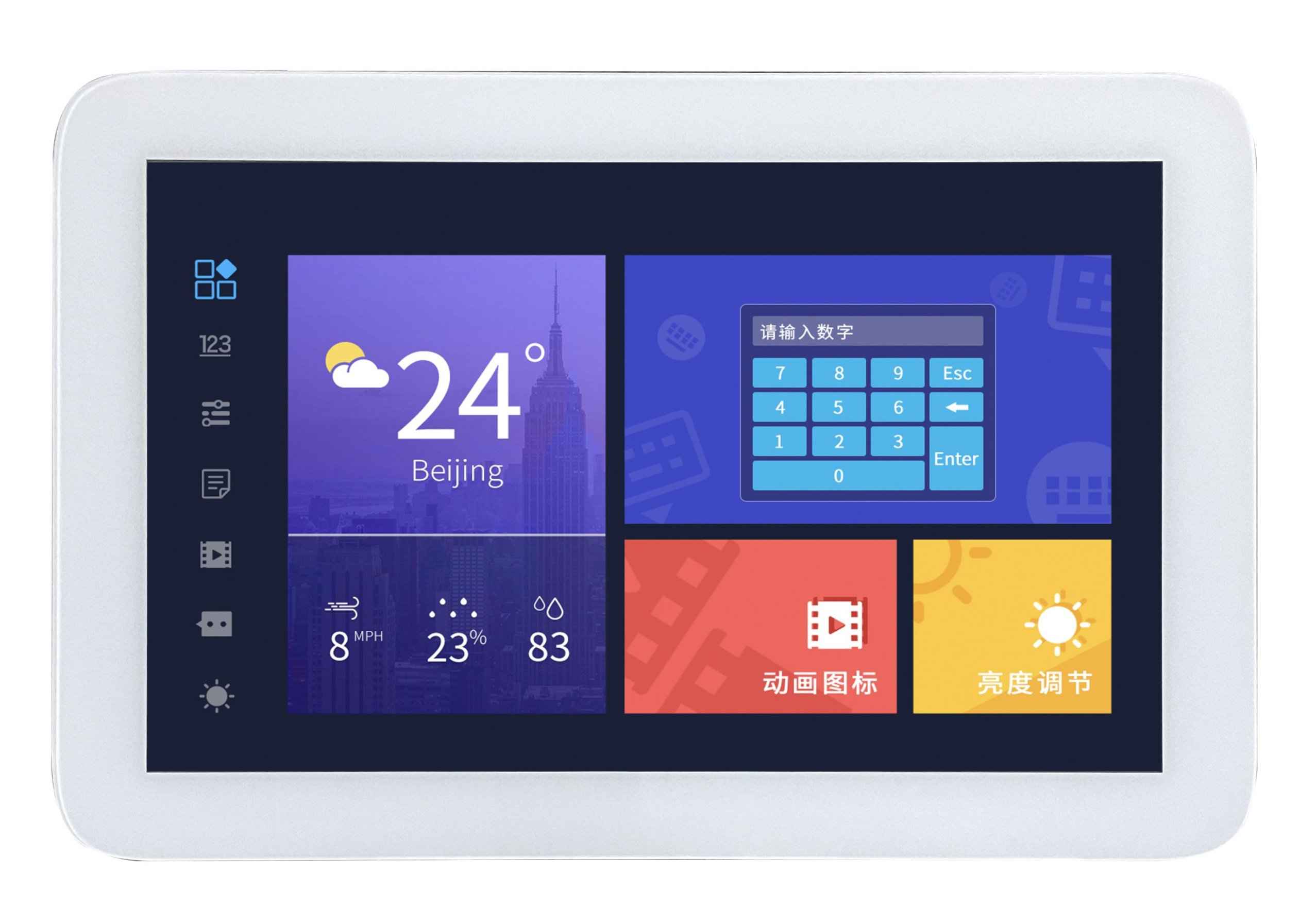

DMG12800Y121_01NC DWIN T5L2 UART HMI 12.1" 262K TN ЖК-дисплей класса красоты
DMG12800Y121_01NC DWIN T5L2 UART HMI 12.1" 262K TN ЖК-дисплей класса красоты фото 2
DMG12800Y121_01NC DWIN T5L2 UART HMI 12.1" 262K TN ЖК-дисплей класса красоты фото 3
DMG12800Y121_01NC DWIN T5L2 UART HMI 12.1" 262K TN ЖК-дисплей класса красоты фото 4
DWIN
Отзывов: 0
Артикул: DMG12800Y121_01NC

Описание товара:

  • DMG12800Y121_01NC DWIN T5L2 UART HMI 12.1" 262K TN ЖК-дисплей класса красоты.
  • 12.1-дюймовый, разрешение 1280*800 пикселей, 262 тыс. цветов, TN-TFT-LCD, нормальный угол обзора.
  • Интерфейс TTL/RS232, 8-контактный разъем 2.0 мм.
  • Поддержка загрузки с SD-карты или онлайнового последовательного порта.
  • Активная область (A.A): 260.12мм (Ш)×162.20мм (В).
  • TN TFT ЖК-дисплей, нормальный угол обзора: 70/70/50/70 (L/R/U/D).
  • 32 Мб БЕЗ Flash-памяти для шрифтов, изображений и аудиофайлов. Цикл перезаписи: более 100 000 раз.
Характеристики:
Все характеристики
Степень применения
Класс красоты
Диагональ
12.1"
Разрешение
1280×800
Срок жизни
≥ 10 000ч
Яркость
250 nit
Размеры (ШxВxГ), мм
307.2×208.9×21.6
Вес нетто
1045
Периферия
DMG12800Y121_01NC Capacitive touch panel, buzzer, RTC
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 12.1" 262K TN ЖК-дисплей класса красоты
DMG12800Y121_01NC

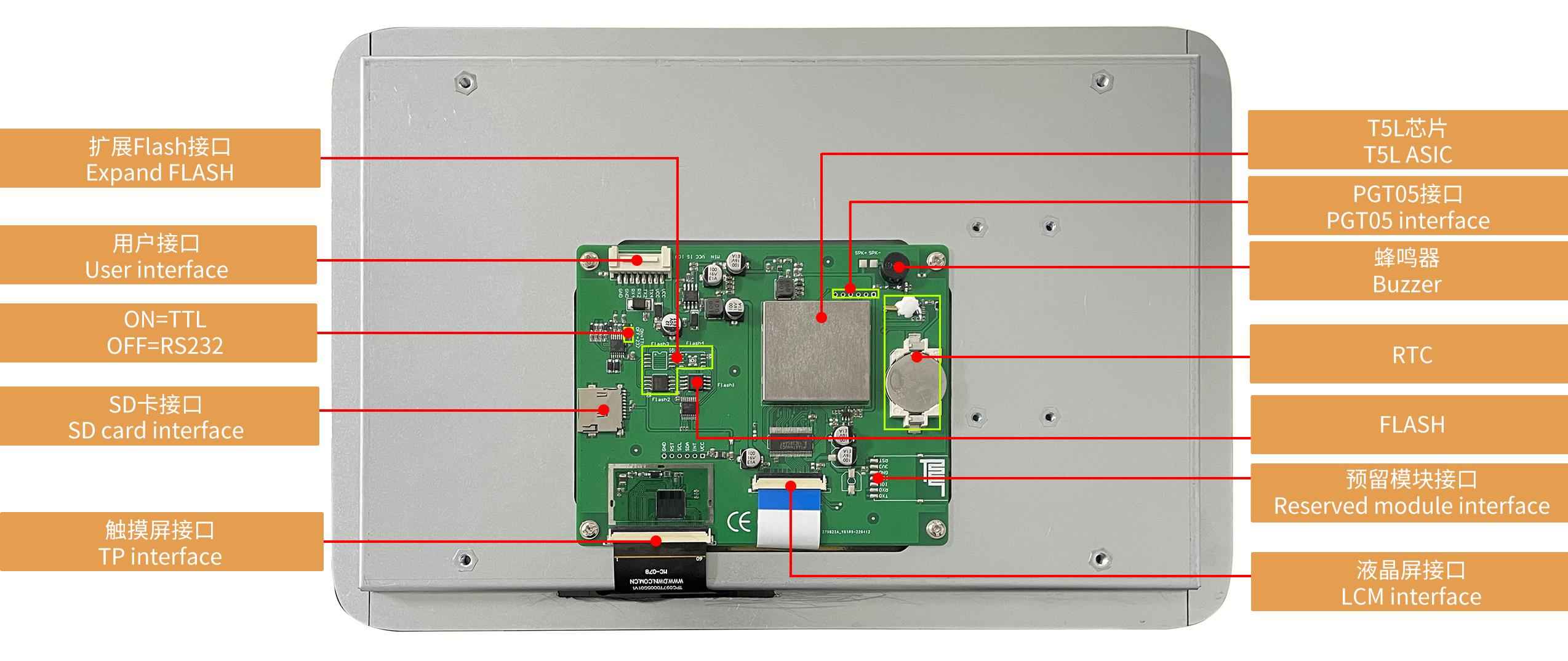

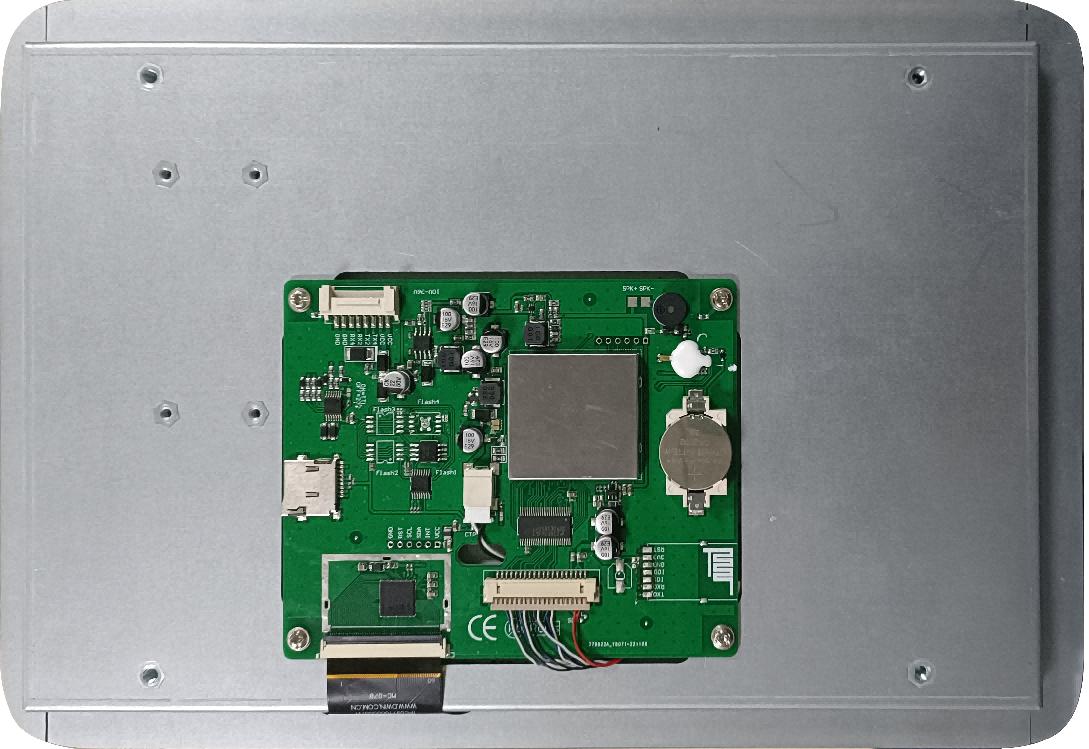

Схема PCB

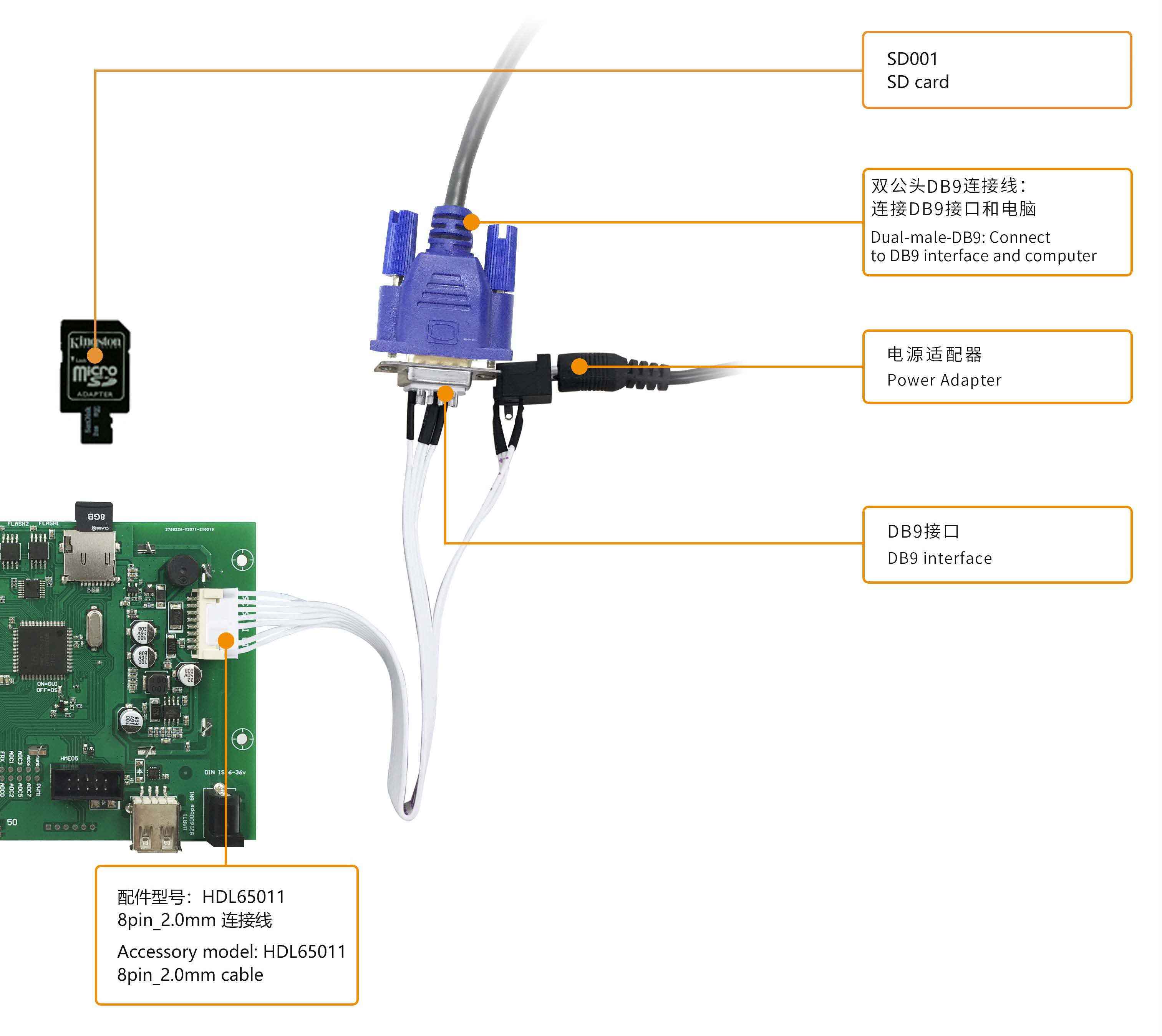

8pin配件1

ASIC

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Hardware and interface description

LCM interface FPC 40-0.5mm, LVDS interface
CTP interface COB structure, IIC interface
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 32 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Buzzer 3V passive buzzer. Power: <1W
RTC Button cell for power supply. Accuracy: ±20ppm @25℃
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display Parameters

LCD Type TN, TFT LCD
Viewing Angle Normal viewing angle, 70°/70°/50°/70°（L/R/U/D）
Resolution 1280×800 pixels (support 0°/90°/180°/270°)
Color 18-bit 6R6G6B
Active Area (A.A.) 260.12mm (W)×162.20mm (H)
Backlight Mode LED
Backlight Service Life >10000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness DMG12800Y121_01NC: 150nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30%of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+FF structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Serial Interface Parameters

Mode UART2: ON=TTL/CMOS; OFF=RS232
UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Voltage Level Test Condition Min Typ Max Unit
Output 1, Iout = 1mA 3.0 3.3 - V
Output 0, Iout = -1mA - 0 0.3 V
Input 1, Iin = 1mA 2.4 3.3 5.0 V
Input 0, Iin = -1mA 0 - 0.5 V
Baud Rate 3150~3225600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Interface Cable 8Pin_2.0mm

Electrical specifications

Rated Power <5W
Operating Voltage 10~36V, typical value of 12V
Operating Current 390mA VCC=12V, max backlight
180mA VCC=12V, backlight off
Recommended power supply: 12V 1A DC

Operating environment

Operating Temperature 0℃~50℃ (12V @ 60% RH)
Storage Temperature -10℃~60℃
Conformal Coating None
Operating Humidity 10%~90%RH, typical value of 60% RH

Peripheral

DMG12800Y121_01NC Capacitive touch panel, buzzer,RTC

Обмен изображениями приложений промышленного уровня
C


Характеристики

Основные параметры
Степень применения Класс красоты
Дисплей
Диагональ 12.1"
Разрешение 1280×800
Срок жизни ≥ 10 000ч
Яркость 250 nit Другие товары
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 260.12×162.20
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 307.2×208.9×21.6
Вес нетто 1045
Пользовательский интерфейс и периферия
Периферия DMG12800Y121_01NC Capacitive touch panel, buzzer, RTC
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+FF с поверхностным покрытием из закаленного стекла
Сенсорный режим Опорную точку коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 раз касаний
Напряжение и ток
Напряжение питания, В 10~36V, typical value of 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 390mA VCC=12V, max backlight 180mA VCC=12V, backlight off
Рабочая среда
Рабочая температура 0...50℃ (12V @ 60% RH)
Температура хранения -10...60℃
Рабочая влажность 10...90%RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC40_0.5mm, интерфейс LVDS
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Выходное напряжение Output 1: Iout = 1mA 3.0...-, тип. 3.3V. Output 0: Iout = -1mA -...0.3, тип. 0V
Входное напряжение (RXD) Input 1: Iin = 1mA 2.4...5.0, тип. 3.3V. Input 0: Iin = -1mA 0...0.5V
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232 UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Пользовательский интерфейс 8pin разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типовое значение): 12 Кбайт/с.
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) Кнопочный элемент питания. Точность: ±20ppm при 25℃
Разъем 8Pin_2.0mm
Формат данных UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
Память
Flash расширение Возможность расширения до 64 байт NOR Flash или 48 Мбайт NOR Flash + 512 Мбайт NAND Flash.
Flash память 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработано DWIN. Массовое производство в 2019 году, 1 МБ без Flash на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-11-14
Datasheet
Вес и габариты
Высота (мм) 21.6
Ширина (мм) 208.9
Вес (грамм) 1045
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай
