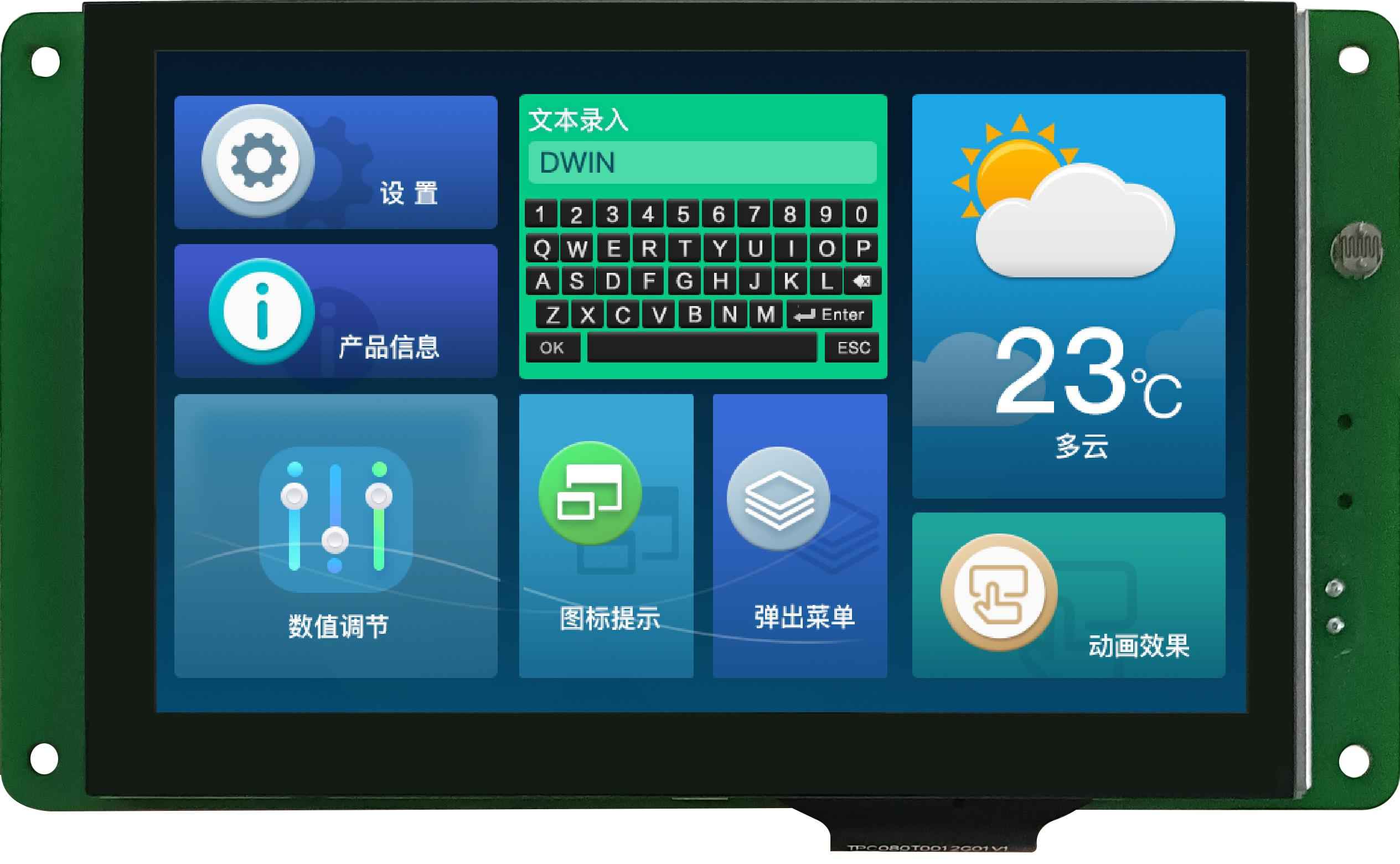

DMG80480T050_02WTCZ06 DWIN T5L1 UART HMI 5" TN ЖК-дисплей промышленного класса
DMG80480T050_02WTCZ06 DWIN T5L1 UART HMI 5" TN ЖК-дисплей промышленного класса фото 2
DMG80480T050_02WTCZ06 DWIN T5L1 UART HMI 5" TN ЖК-дисплей промышленного класса фото 3
DWIN
Отзывов: 0
Артикул: DMG80480T050_02WTCZ06

Описание товара:

  • DMG80480T050_02WTCZ06 DWIN T5L1 UART HMI 5" TN ЖК-дисплей промышленного класса.
  • 5" 800xRGBx480, с конформным покрытием.
  • ASIC T5L1 собственной разработки, режим разработки DGUSII/TA (набор инструкций).
  • Автоматическая регулировка яркости; читается при солнечном свете; чётче при более ярком освещении.
  • TTL и RS232 опционально.
  • Встроенный модуль RTC, USB или Wifi опционально, поддерживает расширенную вспышку.
  • Поддержка онлайн-загрузки SD-карты и инструмента DGUS.
  • Один чип 8051 с двухъядерным процессором, графическим интерфейсом и открытым ядром операционной системы. Ядро операционной системы может быть запрограммировано с помощью языка DWIN OS или Keil C вместо клиентского MCU.
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
Диагональ
5.0"
Разрешение
800×480
Срок жизни
≥ 30 000ч
Яркость
350 nit
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
143.4×80.8×15.8
Установочные размеры, мм
121.8(+0.3mm)×76.9(+0.3mm)
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 5" TN ЖК-дисплей промышленного класса
DMG80480T050_02WTCZ06

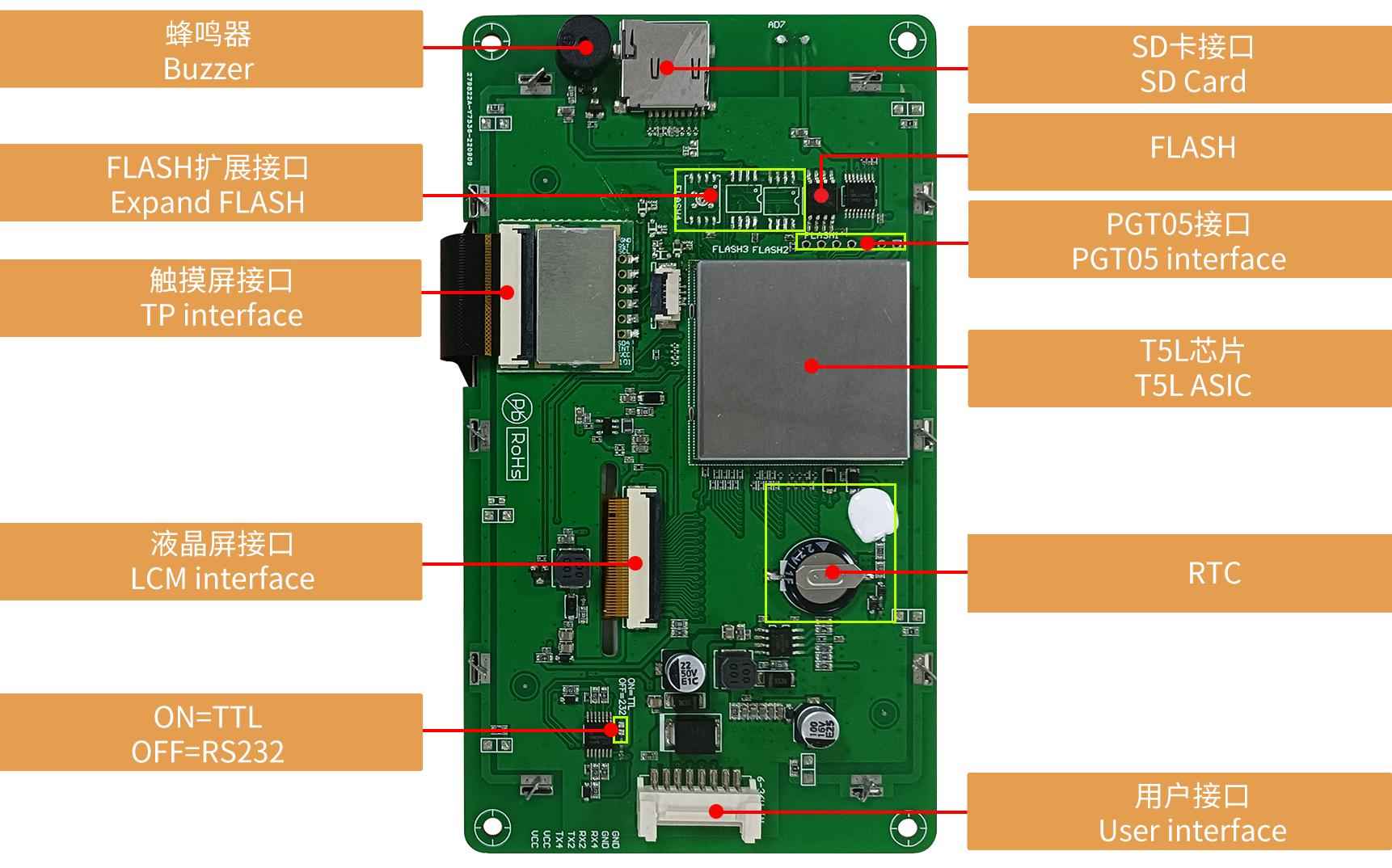

Схема PCB
8pin配件1

ASIC

T5L1 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Hardware and interface description

LCM interface FPC50_0.5mm, RGB interface
Capacitive touch panel interface COB structure, IIC interface
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Buzzer 3V passive buzzer. Power: <1W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

Display Parameters

LCD Type TN, TFT LCD
Viewing Angle Normal viewing angle, 70°/70°/50°/70° (L/R/U/D)
Resolution 800×480 pixels (0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 108.0mm (W)×64.8mm (H)
View Area (V.A.) 108.0mm (W)×64.8mm (H)
Backlight Mode LED
Backlight Service Life >30000 hours (Time of the brightness decaying to 50%on the condition of continuous working with the maximum brightness)
Brightness 350nit (When the ambient light is insufficient, you can turn on the backlight or add light to see the screen clearly.)
Brightness Control Automatic
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Touch Parameters

Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Serial Interface Parameters

Mode UART2: ON=TTL/CMOS; OFF=RS232(Default RS232)
UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Voltage Level Test Condition Min Typ Max Unit
Output 1, Iout = -4mA 2.7 3.2 - V
Output 0, Iout = 4mA - 0.1 0.4 V
Input 1 2.4 3.3 5.5 V
Input 0 0 - 1.0 V
Baud Rate 3150~3225600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
Interface Cable 8Pin_2.0mm

Electrical specifications

Rated Power <5W
Operating Voltage 6~36V, typical value of 12V
Operating Current 230mA VCC=12V, max backlight
100mA VCC=12V, 0% brightness
Recommended power supply: 12V 1A DC

Operating environment

Operating Temperature -20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Conformal Coating Yes
Operating Humidity 10%~90%RH, typical value of 60% RH

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Дисплей
Диагональ 5.0"
Разрешение 800×480
Срок жизни ≥ 30 000ч
Яркость 350 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Область отображения (Active Area, A.A.) 108.0×64.8
Область просмотра (View Area, V.A.) 108.0×64.8
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 143.4×80.8×15.8
Установочные размеры, мм 121.8(+0.3mm)×76.9(+0.3mm)
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла
Сенсорный режим Опорную точку коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 раз касаний
Напряжение и ток
Напряжение питания, В 6~36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток 230mA VCC=12V, max backlight 100mA VCC=12V, 0% brightness
Рабочая среда
Рабочая температура -20...70℃ (12V @ 60% RH)
Температура хранения -30...80℃
Рабочая влажность 0...90% RH, typical value of 60% RH
Интерфейс
LCM интерфейс FPC50_0.5mm, интерфейс RGB
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 bps, typical value of 115200 bps
Выходное напряжение Output 1: Iout = -4mA 2.7...-, тип. 3.2V. Output 0: Iout = 4mA -...0.4, тип. 0.1V
Входное напряжение (RXD) Input 1: 2.4...5.5В, тип. 3.3V. Input 0: 0...1В
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232(Default RS232) UART4: ON=TTL/CMOS; OFF=RS232(Only available after OS configuration)
Пользовательский интерфейс 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем 8Pin_2.0mm
Формат данных UART2: N81 UART4: N81/E81/O81/N82 , 4 modes (OS configuration)
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
Память
Flash расширение Возможность расширения до 64 Кбайт NOR Flash или 48 Мбайт NOR Flash + 512 Мбайт NAND Flash.
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработано DWIN. Массовое производство в 2019 г., 1 МБ без Flash на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-1
Datasheet
Вес и габариты
Высота (мм) 15.8
Ширина (мм) 80.8
Прочие
Гарантия 1 год
Страна бренда Китай
Страна производства Китай

C этим товаром искали

DMG80480T050_02WTCZ06

Похожие товары (8)

Такого товара не существует

Файлы

Datasheet [Datasheet]
DMG80480T050_02WTCZ06.pdf Datasheet , 3.49 МБ
