DMG12800T101_01W T5L2 UART HMI 10.1" IPS ЖК-дисплей промышленного класса

Степень применения [Основные параметры]

Индустриальный класс

Диагональ [Дисплей]

10.1"

3D-данные [3D-данные]

9306

Разрешение [Дисплей]

1280×800

Срок жизни [Дисплей]

≥ 30 000ч

Защитное покрытие [Основные параметры]

Есть

Установочные размеры, мм [Размеры]

230.70(+0.3)×150.30(+0.3)

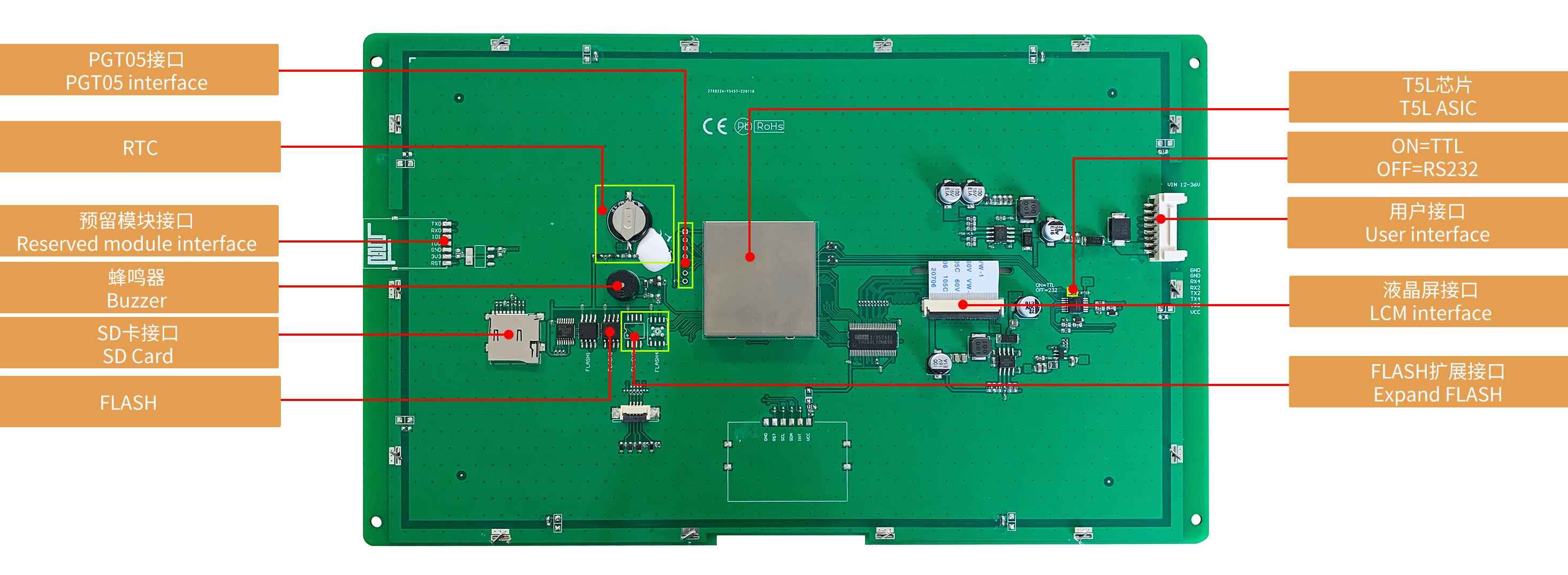

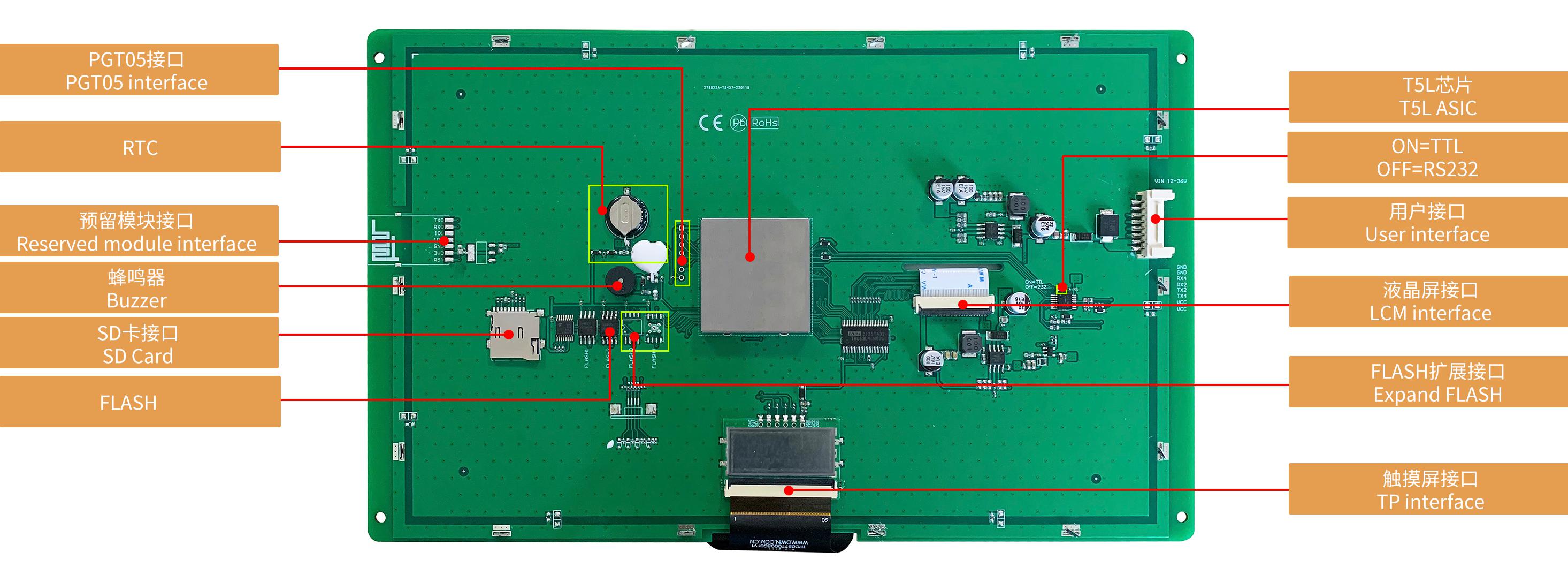

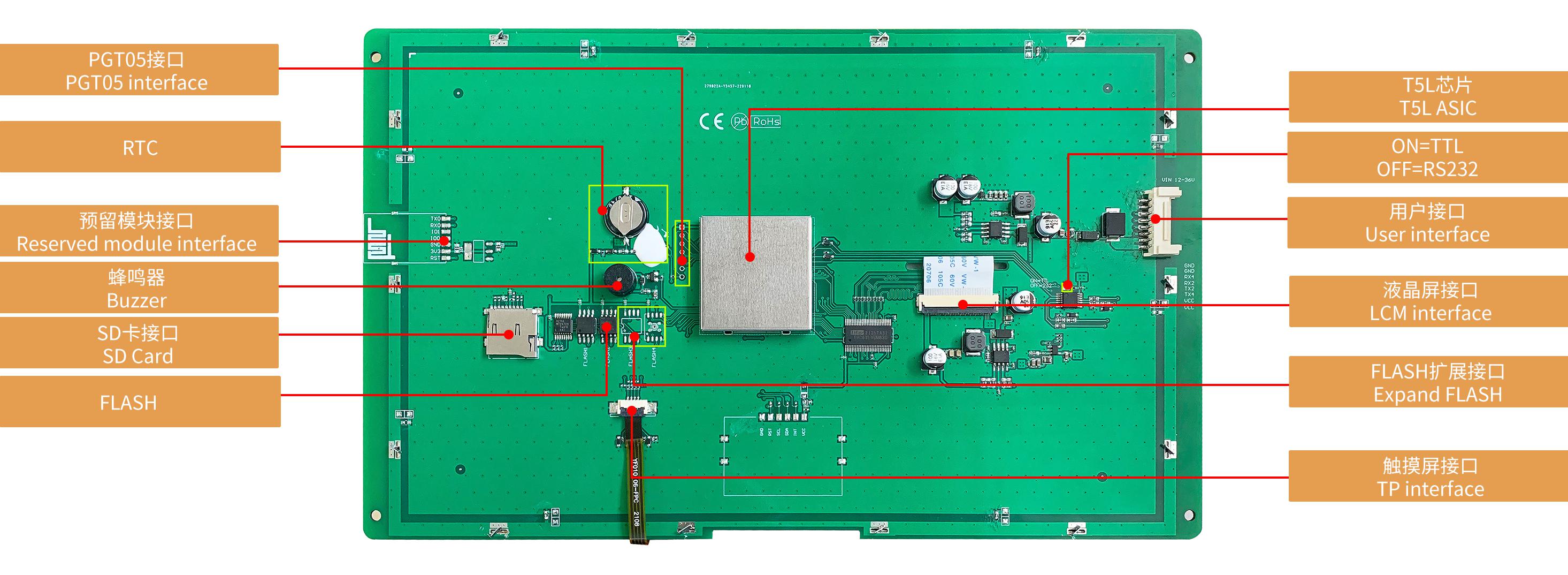

Периферия [Пользовательский интерфейс и периферия]

DMG12800T101_01WTC Емкостный сенсорный экран, Зуммер, RTC / DMG12800T101_01WTR Резистивный сенсорный экран, Зуммер, RTC / DMG12800Т101_01WN Зуммер, РТК

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

_WTC: 360 нит / _WTR: 320 нит / _WN: 400 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область отображения (Active Area, A.A.) [Дисплей]

216.96 ×135.60

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Структура G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Точка опоры коснитесь и перетащите

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочая температура [Рабочая среда]

-20~70℃ (12V @ 60% RH)

Температура хранения [Рабочая среда]

-30~80℃

Рабочая влажность [Рабочая среда]

10%~90%RH, тип. 60% RH

LCM интерфейс [Интерфейс]

FPC40_0.5mm, интерфейс LVDS

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

Структура COB, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В

Входной интерфейс [Интерфейс]

UART2: N81. UART4: дополнительно N81/E81/O81/N82 4 режима (конфигурация ОС)

Пользовательский интерфейс [Интерфейс]

Гнездо 8Pin_2,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с

Flash расширение [Память]

Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: N81UART4: Дополнительно N81 / E81 / O81 / N82 4 режима (конфигурация ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://www.dwin-global.com/style/global/video/DMG12800T101_01WTR.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-15

Гарантия

1 год

Страна бренда

Китай

• DMG12800T101_01WTC.pdf — Размер 2953.6Кб

• DMG12800T101_01WTR .pdf — Размер 3068.8Кб

• DMG12800T101_01WN.pdf — Размер 2975.7Кб
