DMG10600T101_01W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей промышленного класса

DMG10600T101_01W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG10600T101_01W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса

Общий RTP/CTP опционально.
Двойной порт UART TTL и RS232, классический соединительный провод 8Pin2.0mm.
Основан на T5L2, работает под управлением системы DGUS II.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Срок службы подсветки более 30000 часов.
Суперконденсатор для источника питания, срок службы которого составляет 30 дней после отключения питания.
Поддержка анимации изображений, окна данных, значка слайда, отображения текста и т.д.

Описание товара

DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей промышленного класса
DMG10600T101_01W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

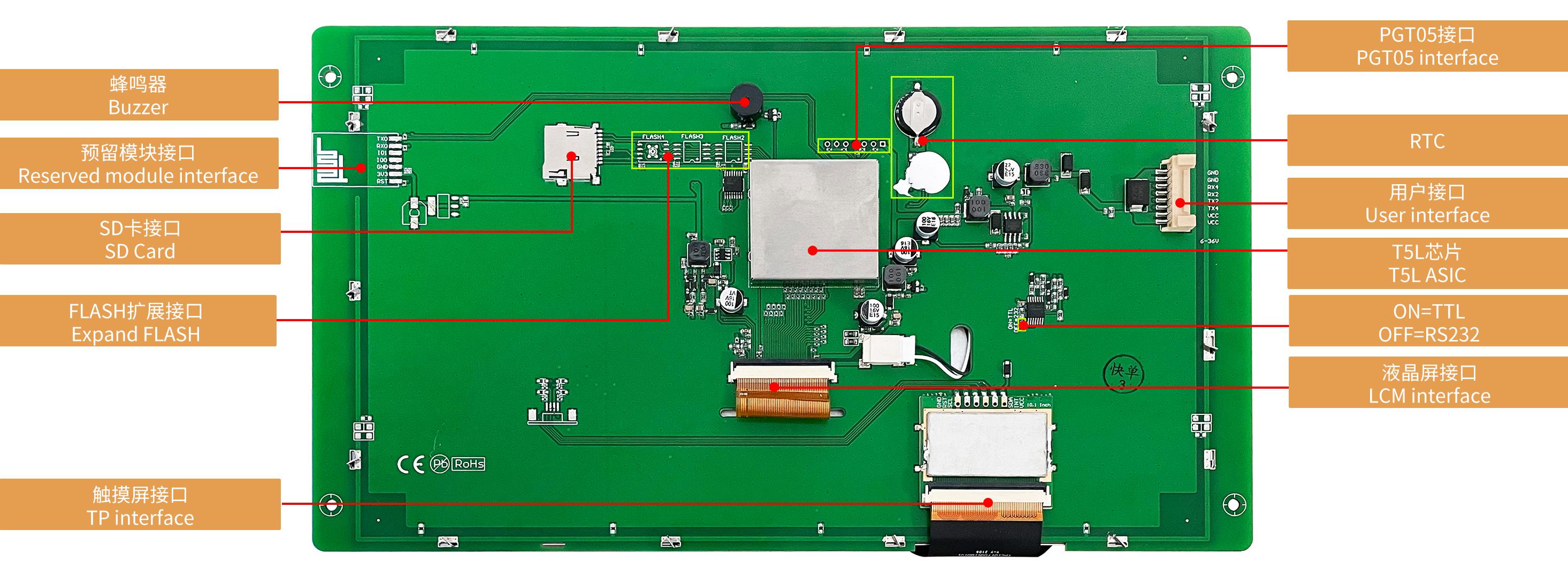

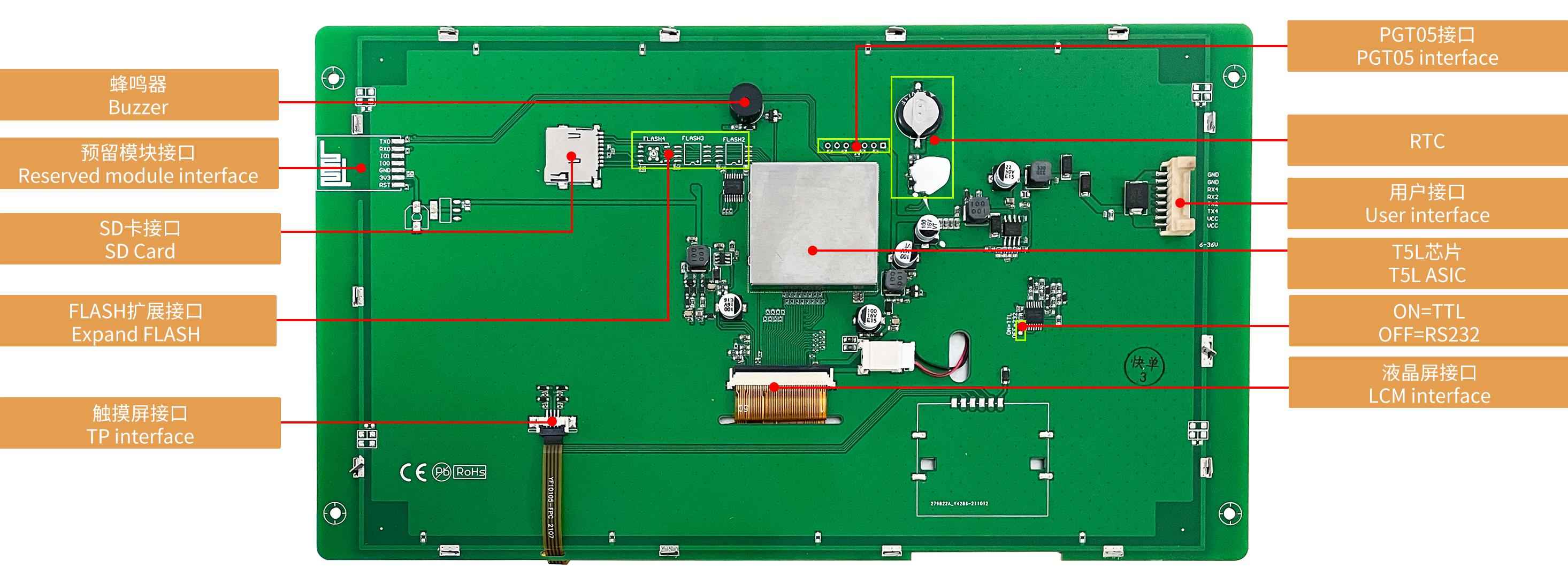

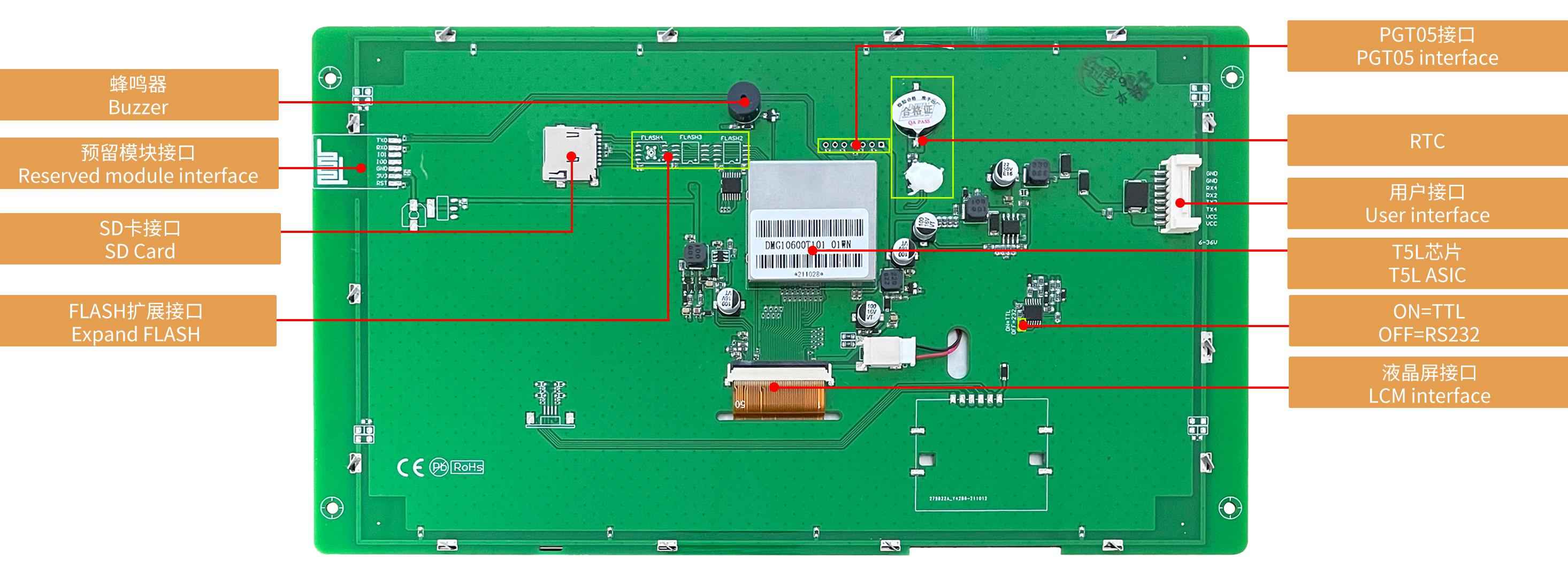

DMG10600T101_01WTC

1 (4)
1 (5)

Function working principle
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.1"
Разрешение	1024×600
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 250 нит / WTR: 220 нит / WN: 275 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D) 分辨率 Resolution 1024×600（支持0°/90°/180°/270°显示模式） 1024×600 pixels (support 0°/90°/180°/270°) 色彩 Color 24 位8R8G8B 24-bit 8R8G8B AA 区 Active Area (A.A.) 222.72mm (W)×125.28mm (H) VA 区 View Area (V.A.) 222.72mm (W)×125.28mm (H) 背光模式 Backlight Mode LED 背光
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	222.72×125.28
Область просмотра (View Area, V.A.)	222.72×125.28
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	235.97(+0.3)×144.02(+0.3)
Размеры (ШxВxГ), мм	257.81×148.08×15.5
Пользовательский интерфейс и периферия
Периферия	DMG10600T101_01ВТК Емкостный сенсорный экран, зуммер, RTC / DMG10600T101_01WTR Резистивный сенсорный экран, Зуммер, RTC / DMG10600Т101_01ВН Зуммер, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 260 мА. VCC = +12В, выкл.,110 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC50 0.5mm, RGB interface
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: ON=TTL/CMOS; OFF=RS232 N81UART4: ON=TTL/CMOS; OFF=RS232 : N81/E81/O81/N82 4 modes (OS configuration)
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-09-25
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10600T101_01WTC
