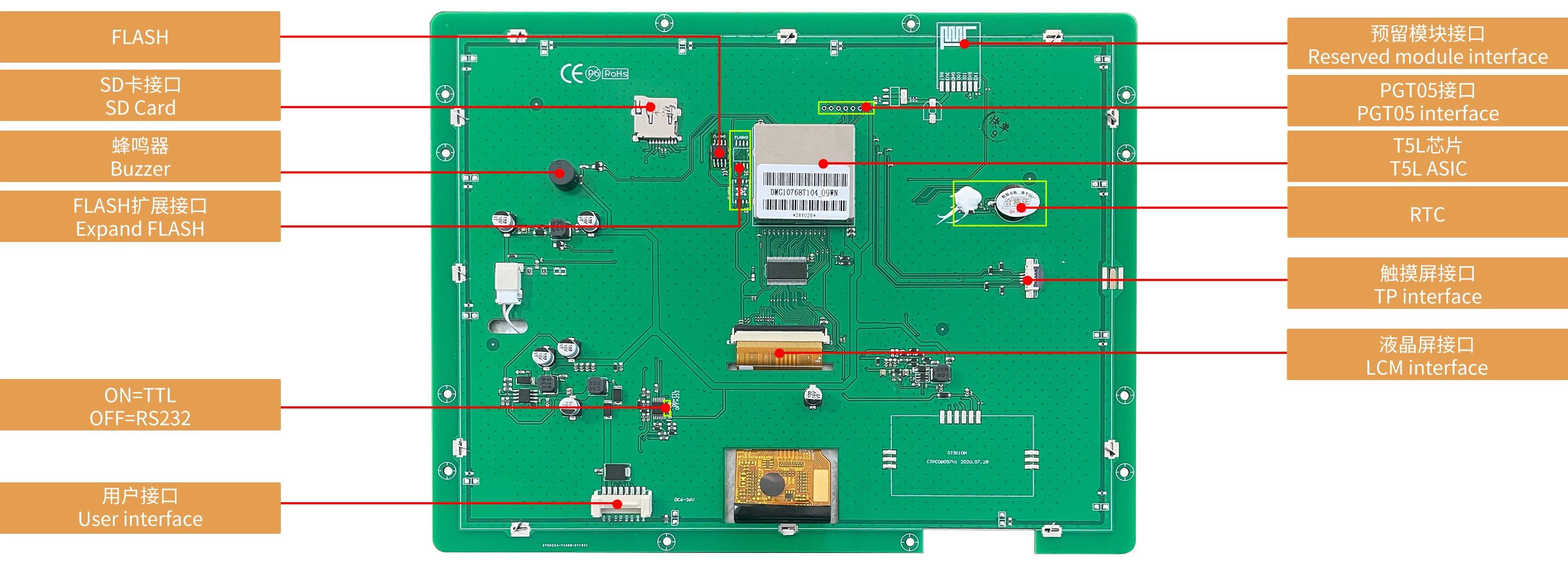

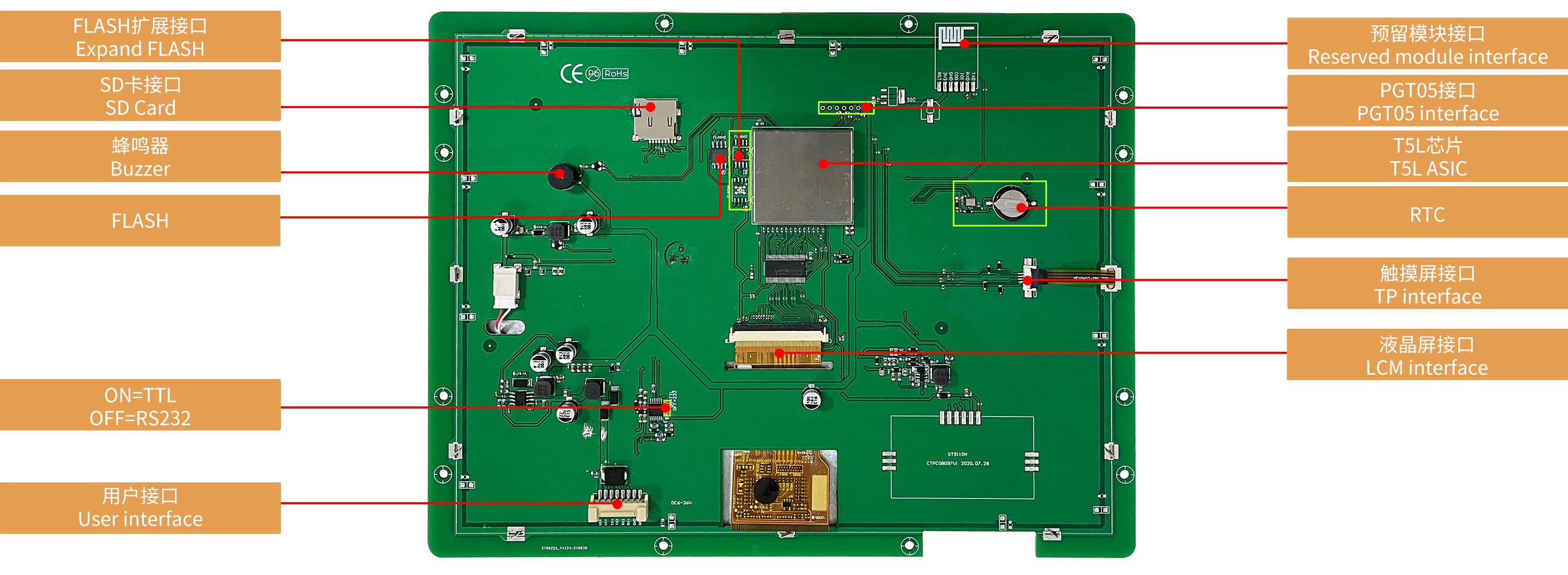

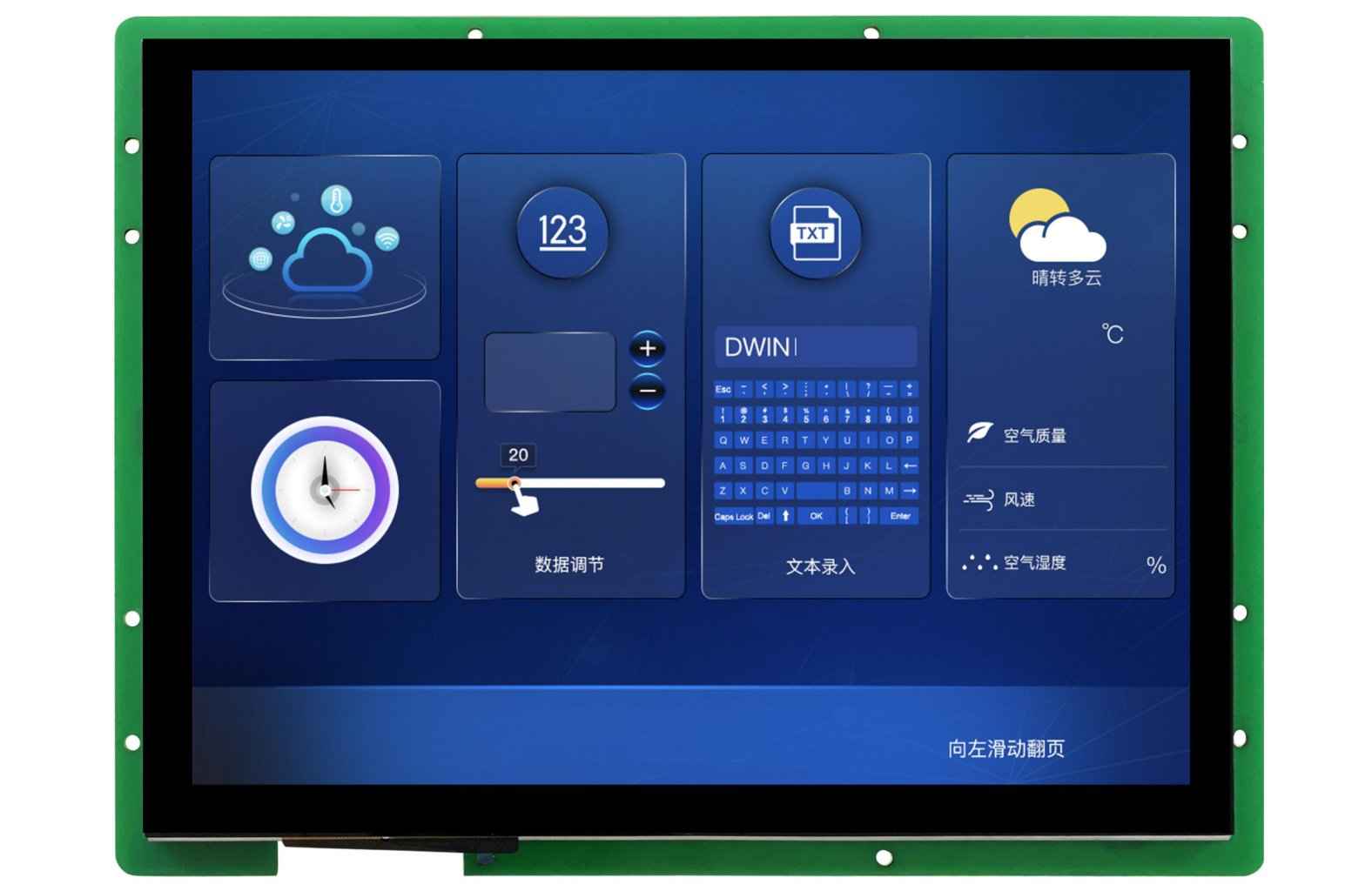

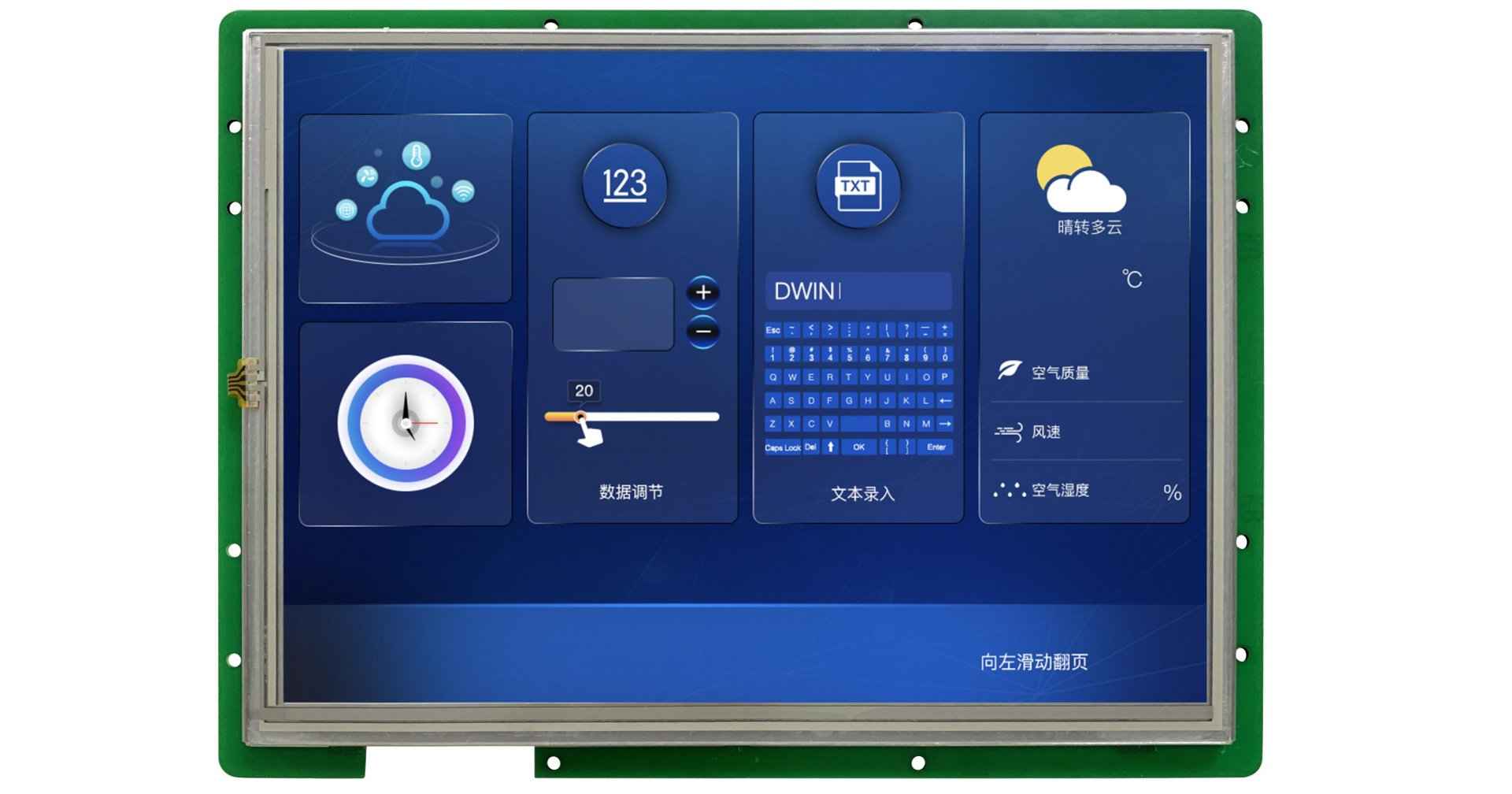

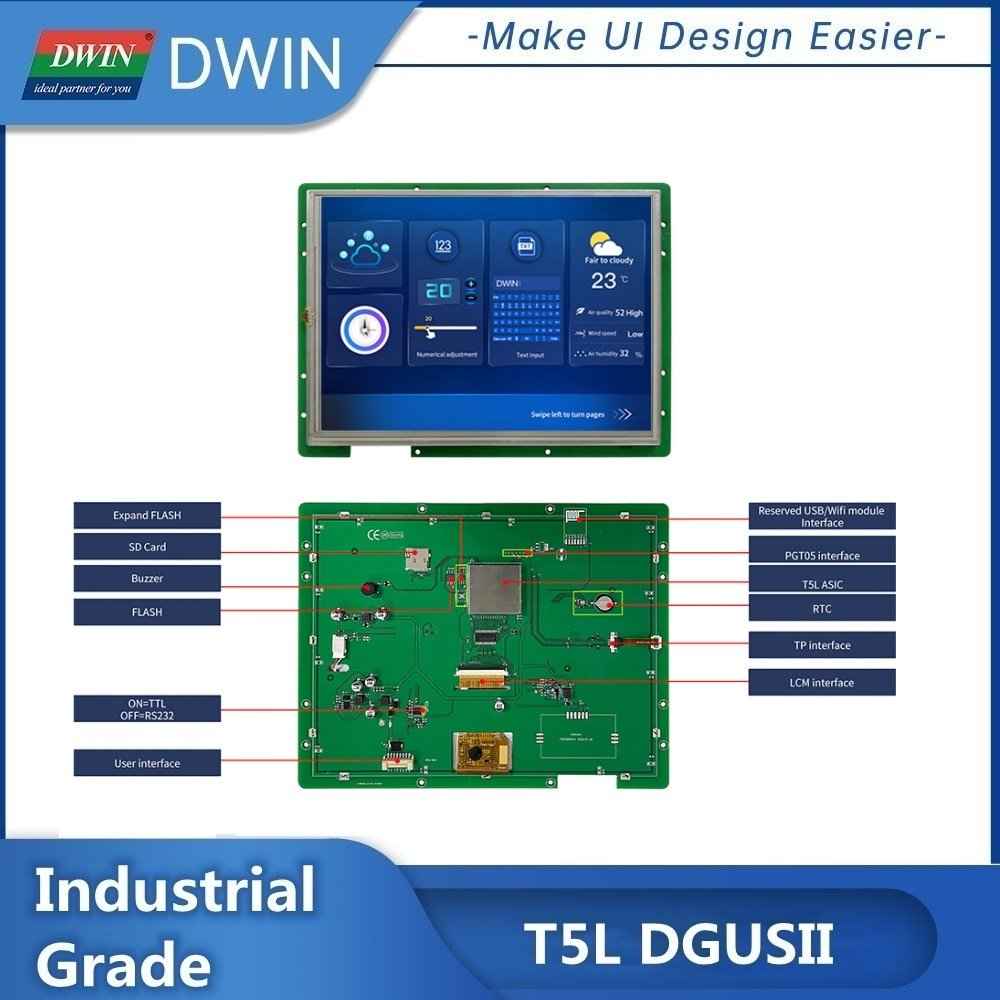

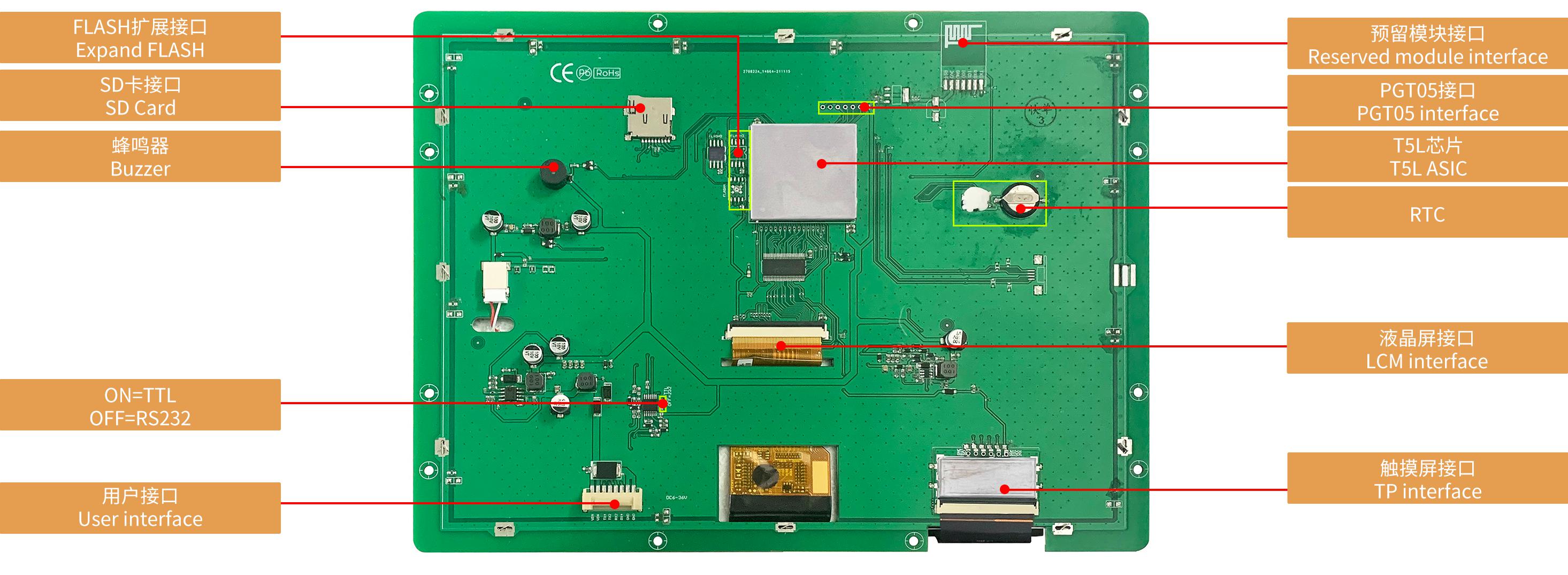

DMG10768T104_09W DWIN T5L2 UART 10.4" IPS ЖК-дисплей промышленного класса

DMG10768T104_09W DWIN T5L2 UART 10.4" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG10768T104_09W

10.4-дюймовый, 1024*768 пикселей, 16.7М цветов, IPS-TFT-LCD яркостью 800 nit с широким углом обзора, защитой от ультрафиолета, с конформным покрытием

На основе T5L2, промышленного класса.
10.4-дюймовый, разрешение 1024*768 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
Яркость: 720nit/ 810nit/900nit.
Нет сенсорного экрана / Резистивный сенсорный экран / Емкостный сенсорный экран.
Защита от ультрафиолета, с конформным покрытием.
Двойная система разработки: DGUS II/ TA (набор инструкций).
Активная область (A.A.): 211.20 мм (Ш) × 158.40 мм (В).

Описание товара

DWIN T5L2 UART 10.4" IPS-TFT ЖК-дисплей промышленного класса
DMG10768T104_09W

10.4-дюймовый, 1024*768 пикселей, 16.7М цветов, IPS-TFT-LCD яркостью 800 nit с широким углом обзора, защитой от ультрафиолета, с конформным покрытием

DMG10600T101_09WTC
PSA

Application

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Анти-УФ	Да
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.4"
Разрешение	1024×768
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	DMG10768T104_09WN: 900 нит / DMG10768T104_09WTR: 720 нит / DMG10768T104_09WTC: 810 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.)	211.20×158.40
Подсветка	LED
Яркость	800 nit
Размеры
Размеры (ШxВxГ), мм	247.8×193.7×18.0
Установочные размеры, мм	229.8(+0.3)×176.8(+0.3)
Размеры (ШxВxГ), мм	247.8×193.7×18.0
Пользовательский интерфейс и периферия
Периферия	DMG10768Т104_09ВН Зуммер, RTC / DMG10768T104_09WTR Резистивный сенсорный экран, зуммер, RTC / DMG10768T104_09WTC Емкостный сенсорный экран, зуммер, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12 В, подсветка включена н/д. VCC = +12 В, подсветка выключена н/д.
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~85℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV 正常工作 Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC60_0.5mm, LVDS интерфейс
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3 В. Выход 0: Iвых = -1 мА; 0~0.3 В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0 В. Вход 0: Iin = -1 мА, 0~0.5 В
Входной интерфейс	UART2: N81, ON=TTL/CMOS; ВЫКЛ=RS232. UART4: опционально 4 режима N81/E81/O81/N82, ON=TTL/CMOS;ВЫКЛ=RS232 (доступно только после конфигурирования)
Пользовательский интерфейс	Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: N81, ВКЛ.= TTL/CMOS; ВЫКЛ. = RS232UART4: Опционально N81 / E81/ O81 / N82 четыре режима, ВКЛ.= TTL /CMOS; ВЫКЛ. = RS232 (доступно только после настройки ОС)
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта к
Память
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-03-07
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10768T104_09WTC
