DMG10600T101_09W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей промышленного класса
DMG10600T101_09W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей промышленного класса фото 2
DMG10600T101_09W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей промышленного класса фото 3
DWIN
Отзывов: 0
Артикул: DMG10600T101_09WTC

Описание товара:

DMG10600T101_09W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, подсветка WTC/WTR/WN: 560/540/600 нит, защита от ультрафиолета, с конформным покрытием

  • Три дополнительных режима сенсорного управления: RTP/CTP/No Touch.
  • Интерфейс TTL/RS232, разъем 8Pin_2.0mm.
  • 32 Мбайт NOR флэш-памяти для шрифтов, изображений и аудиофайлов.
  • Основан на T5L2, работает под управлением системы DGUS II промышленного класса.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
3D-данные
Загрузить
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 30 000ч
Анти-УФ
Да
Защитное покрытие
Есть
Установочные размеры, мм
236.0(+0.3)×144.0(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей промышленного класса
DMG10600T101_09W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, подсветка WTC/WTR/WN: 560/540/600 нит, защита от ультрафиолета, с конформным покрытием. Основан на T5L2, работает под управлением системы DGUS II промышленного класса.

DMG10600T101_09WTC
PSA

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database.
Rewrite cycle: over 100,000 times
Display
Color 16.7M（16777216） colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 222.72mm (W)×125.3mm (H)
Resolution 1024x600
Backlight LED
Brightness DMG10600T101_09WN： 660nit
DMG10600T101_09WTR： 540nit
DMG10600T101_09WTC：600nit
Touch parameters
Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch
Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glas
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch
Reliability Test
Working Temperature ‘-10℃~60℃ (12V @ 60% RH)
Storage Temperature -20℃~70℃
Working Humidity 10%~90%RH, typical value of 60% RH
Interface
LCM interface FPC50_0.5mm, RGB interface
RTP interface 4Pin_1.0mm interface
Baudrate 3150~3225600bps, typical value of 115200bps
Output Voltage Output 1, Iout = 1mA;3.0~3.3 V
Output 0, Iout =-1mA;0~0.3 V
Input Voltage
（RXD） 		Input 1， Iin = 1mA；2.4~5.0V
  Input 0， Iin = -1mA；0~0.5V
Interface UART2：ON=TTL/CMOS; OFF=RS232, N81
UART4：ON=TTL/CMOS; OFF=RS232, Optional N81/E81/O81/N82 4 modes (OS configuration)
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes
NAND Flash
Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface 		Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

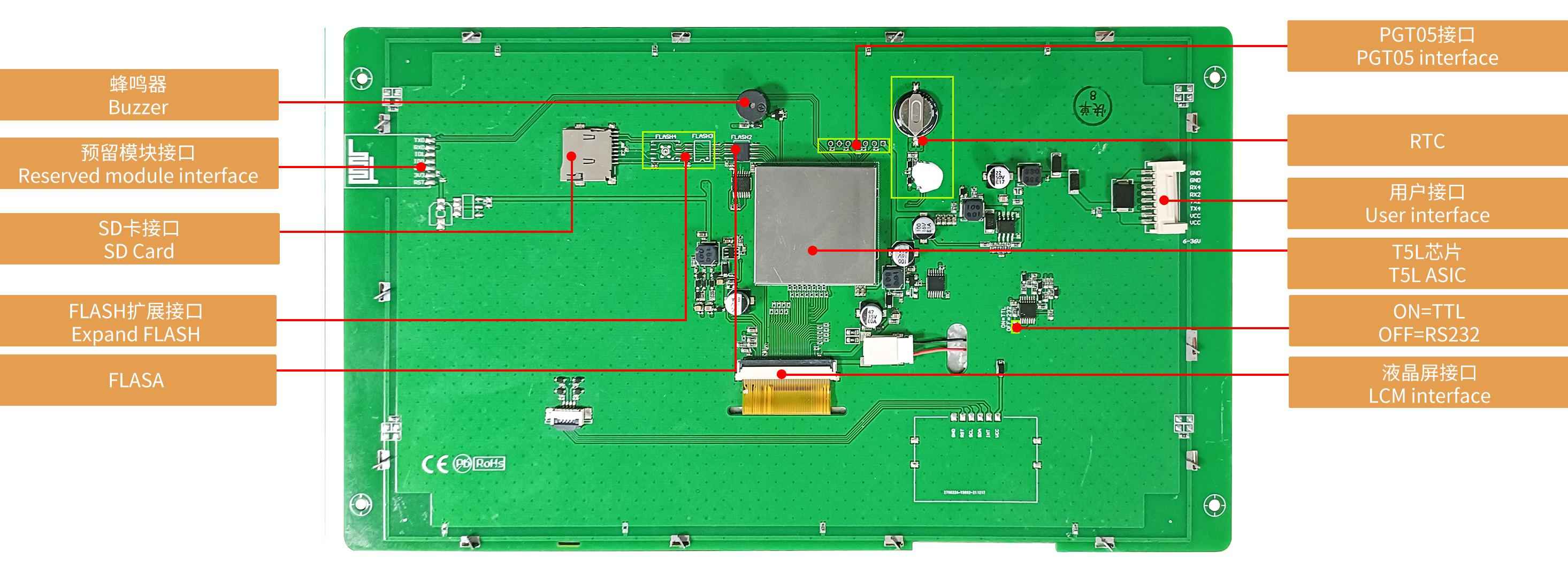

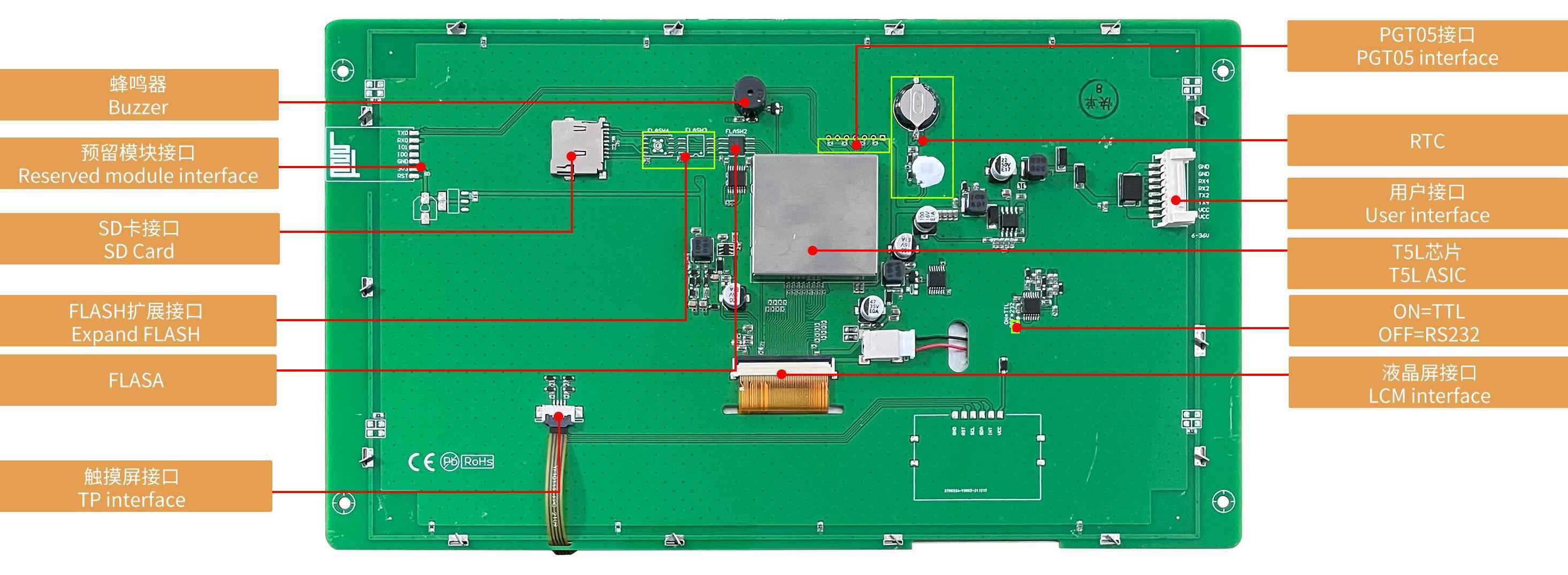

Peripheral
DMG10600T101_09WN Buzzer,RTC
DMG10600T101_09WTR Resistive touchscreen, Buzzer,RTC
DMG10600T101_09WTC Capacitive touchscreen,Buzzer,RTC
Application

app b

Function working principle共用 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Анти-УФ Да
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость WTC: 600 нит / WTR: 540 нит / WN: 660 нит
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 222.72×125.3
Подсветка LED
Яркость 600 nit
Размеры
Установочные размеры, мм 236.0(+0.3)×144.0(+0.3)
Размеры (ШxВxГ), мм 257.81×148.08×15.4
Пользовательский интерфейс и периферия
Периферия DMG10600T101_09WTC Емкостный сенсорный экран, зуммер, RTC / DMG10600T101_09WTR Резистивный сенсорный экран, Зуммер, RTC / DMG10600Т101_09WN Зуммер, RTC
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Точка опоры коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC=12В, подсветка включена, 420мА. VCC=12В, подсветка выключена, 130мА
Рабочая среда
Рабочая температура -10℃ ~ 60℃ (12 В при 60% относительной влажности)
Температура хранения -30℃~80℃
Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FCC50_0.5mm, интерфейс RGB
RTP интерфейс 4Pin_1.0mm
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232, N81 UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232, дополнительно N81/E81/O81/N82 4 режима (конфигурация ОС)
Пользовательский интерфейс Гнездо 8Pin_2,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2：ON=TTL/CMOS; OFF=RS232, N81UART4：ON=TTL/CMOS; OFF=RS232, Optional N81/E81/O81/N82 4 modes (OS configuration)
WLAN Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
Разъем 8Pin_2.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-02-10
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10600T101_09WTC

C этим товаром искали

ЖК-модуль t5l uart

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
76_3D-DMG10600T101-09W.zip 3D-данные , 137.5 КБ
Datasheet [Datasheet]
DMG10600T101_09WTC.pdf Datasheet , 3.03 МБ
Datasheet [Datasheet]
DMG10600T101_09WTR.pdf Datasheet , 3.1 МБ
Datasheet [Datasheet]
DMG10600T101_09WN.pdf Datasheet , 3.08 МБ
