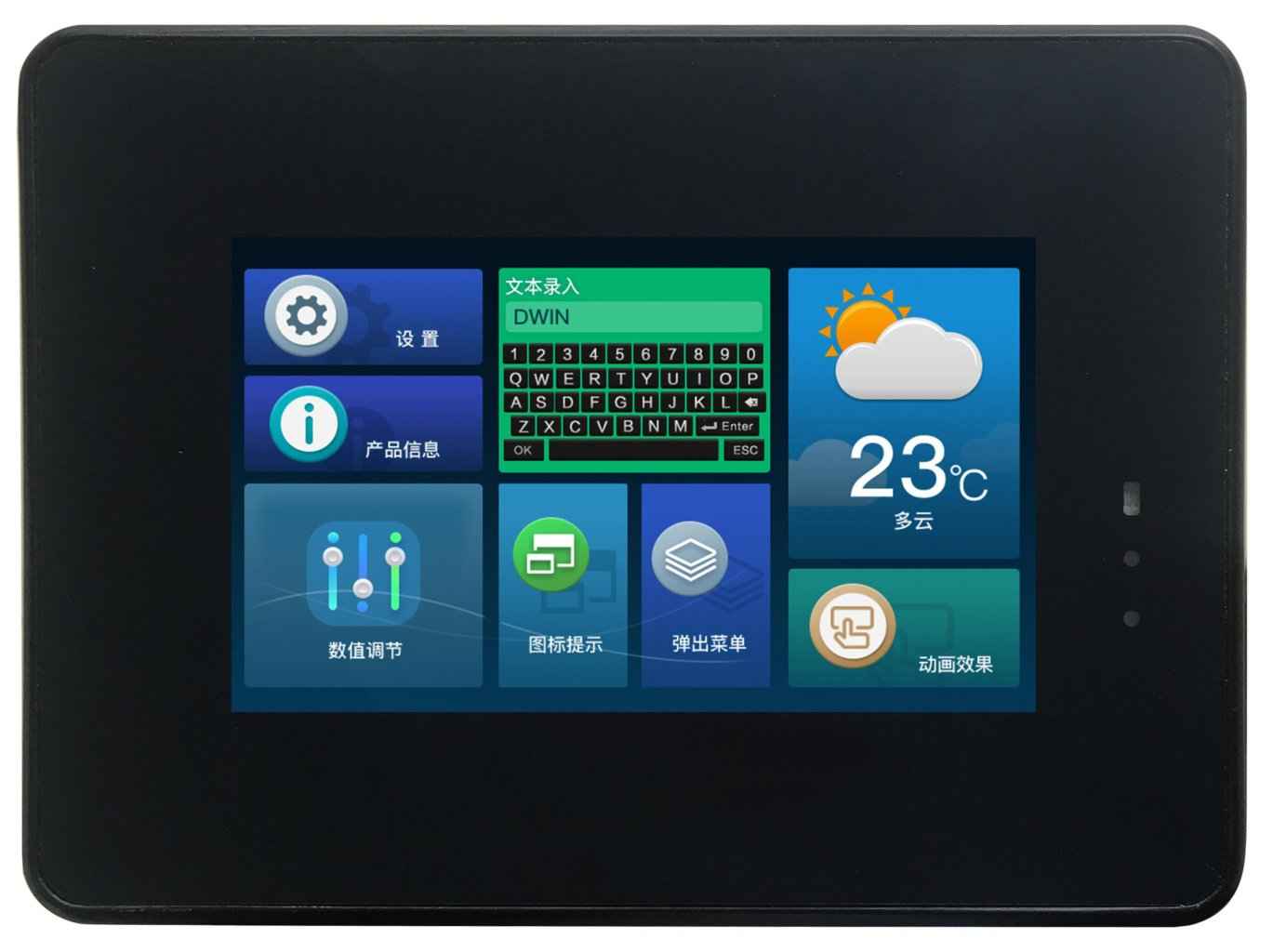

DMG80480T043_A5W DWIN T5L1 UART HMI 4.3" PLC Modbus IPS ЖК-дисплей промышленного класса

DMG80480T043_A5W DWIN T5L1 UART HMI 4.3" PLC Modbus IPS ЖК-дисплей промышленного класса

Описание товара:

DMG80480T043_A5W

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 16.7М цветов, широкий угол обзора, со встроенным динамиком, светодиодной лампой и светочувствительным датчиком. Анти-УФ, с конформным покрытием, в корпусе промышленного класса

Резистивный сенсорный экран / Емкостный сенсорный экран.
Интерфейс RS232 и RS485, разъем 8Pin-3.81мм.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Двойная система разработки: DGUS II/ TA (набор инструкций).
IPS Угол обзора: 85/85/85/85 (L/R/U/D).
Подключение к другому ПЛК, поддерживается протокол Modbus.

Описание товара

DWIN T5L1 UART MHI 4.3" PLC Modbus ЖК-дисплей промышленного класса
DMG80480T043_A5W

ASIC T5L1 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 16.7М цветов, широкий угол обзора, со встроенным динамиком, светодиодной лампой и светочувствительным датчиком. Анти-УФ, с конформным покрытием, в корпусе промышленного класса

DMG80480T043-A5WTC

12 (1)

1 (4)

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Анти-УФ	Да
Защитное покрытие	Есть
Уровень защиты IP65	IP65 (Front)
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.3"
Разрешение	800×480
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 260 нит / WTR: 200 нит
Угол обзора（V.A.)	Нормальный угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	93.20×55.76
Область просмотра (View Area, V.A.)	93.20×55.76
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	132.95(+0.5)×96.95(+0.5)
Размеры (ШxВxГ), мм	143.0×107.0×23.0
Пользовательский интерфейс и периферия
Периферия	DMG80480T043_A5WTC Емкостная сенсорная панель, динамик, часы реального времени, светодиодная лампа и светочувствительный датчик / DMG80480T043_A5WTR Резистивная сенсорная панель, динамик, часы реального времени, светодиодная лампа и светочувствительный датчик
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12 В, подсветка включена, 100 мА. VCC = +12 В, подсветка выключена, 40 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV 正常工作 Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	FPC5_1.0 мм
CTP интерфейс	FPC6_0.5mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с,тип. of 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: RS232. UART4: RS232 (Available after OS configuration). UART5: RS485 (Only available after OS configuration)

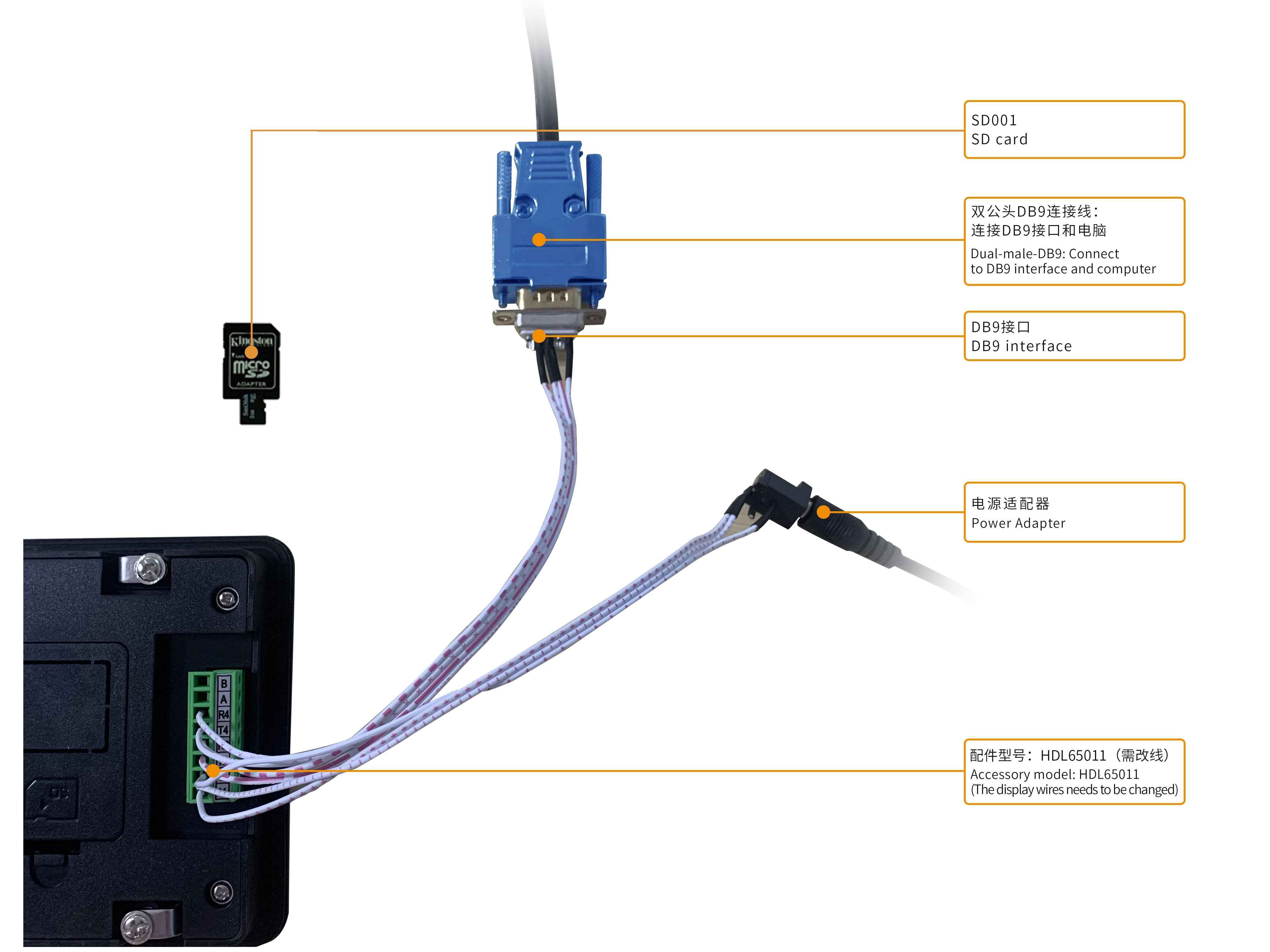

Пользовательский интерфейс	Гнездо 8Pin_3.81 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

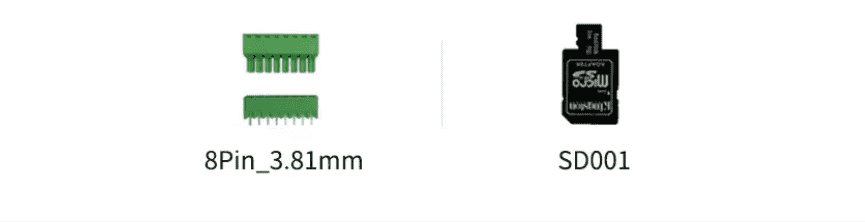

Разъем	8Pin_3.81mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Интерфейс динамика	Бортовой динамик.Мощность: 2 Вт	Другие товары
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W

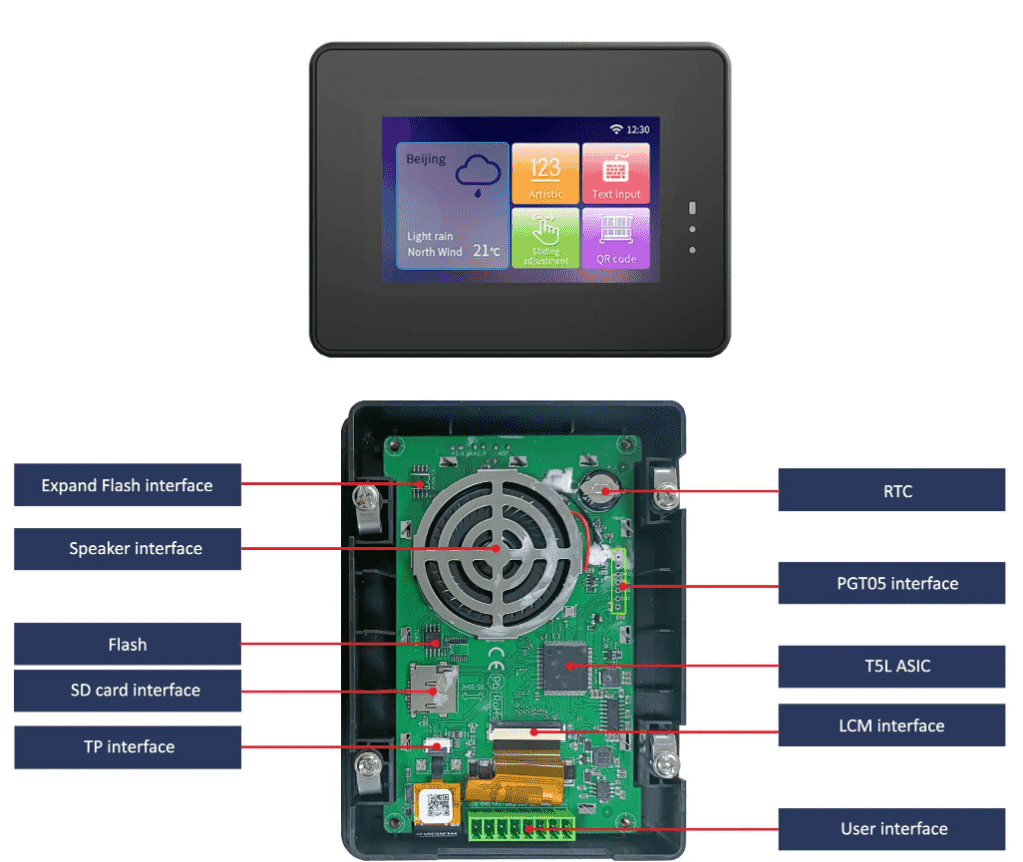

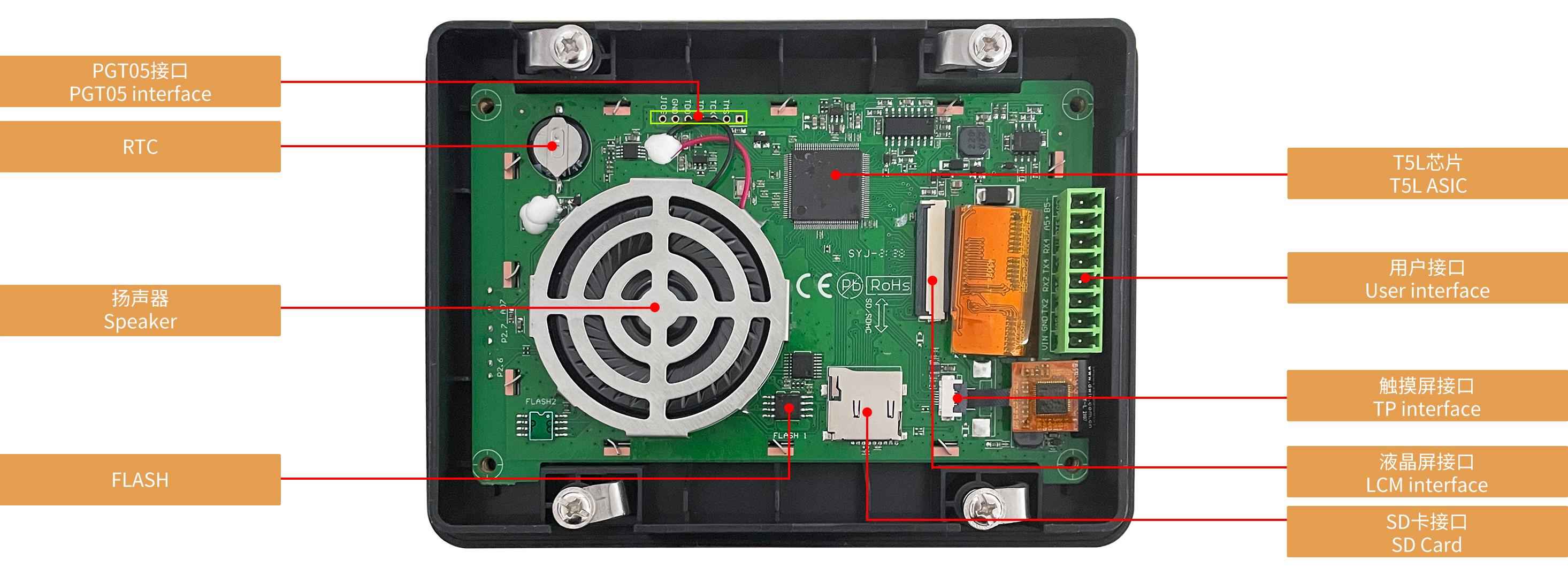

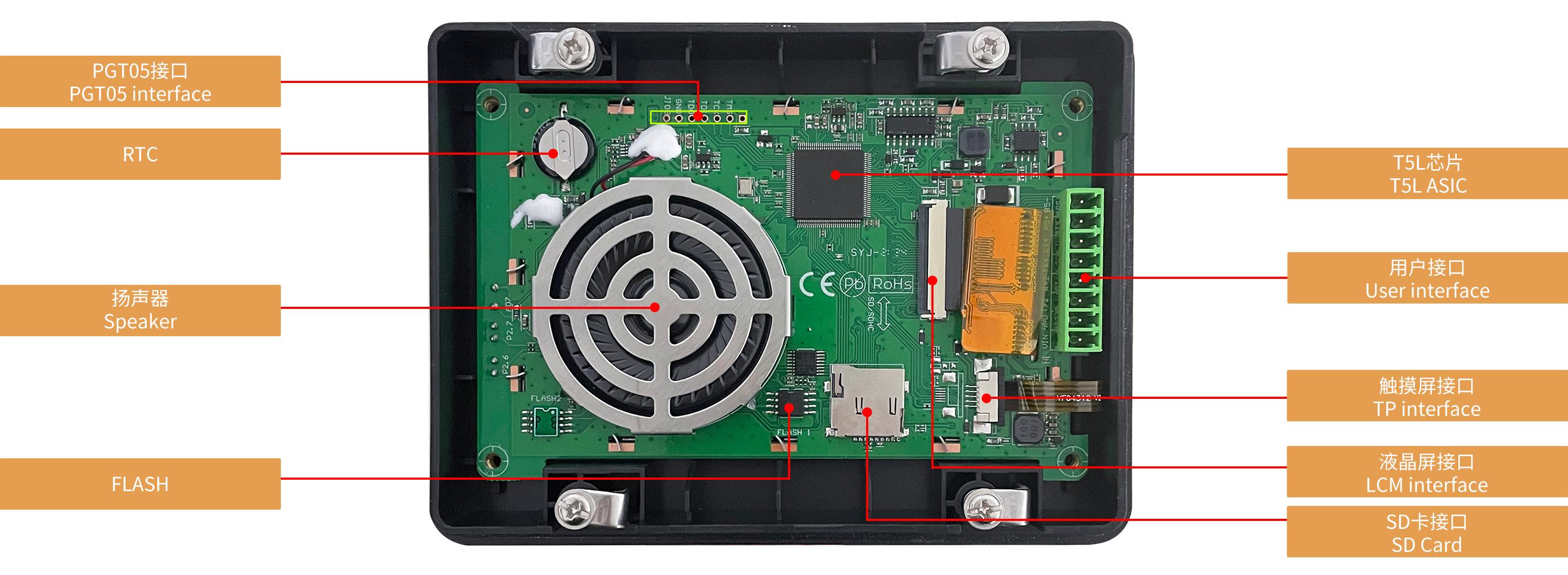

Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	ASIC T5L1 разработан DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-12-31
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480T043_A5WTC
В наличии в России	Да
