DMG12800T080_01W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
DMG12800T080_01W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
DMG12800T080_01W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
DMG12800T080_01W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
DMG12800T080_01W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
DMG12800T080_01W DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
( 0 отзывов)
Артикул:
7 537.05 ₽
Тип Touch-панели [Сенсорные параметры]
  • WTC
  • WTR
  • WN
  • -
Яркость [Дисплей]
  • 200 nit
  • 250 nit
  • -
шт
Задать вопрос
Узнать о снижении цены В план покупок

DMG12800T080_01W

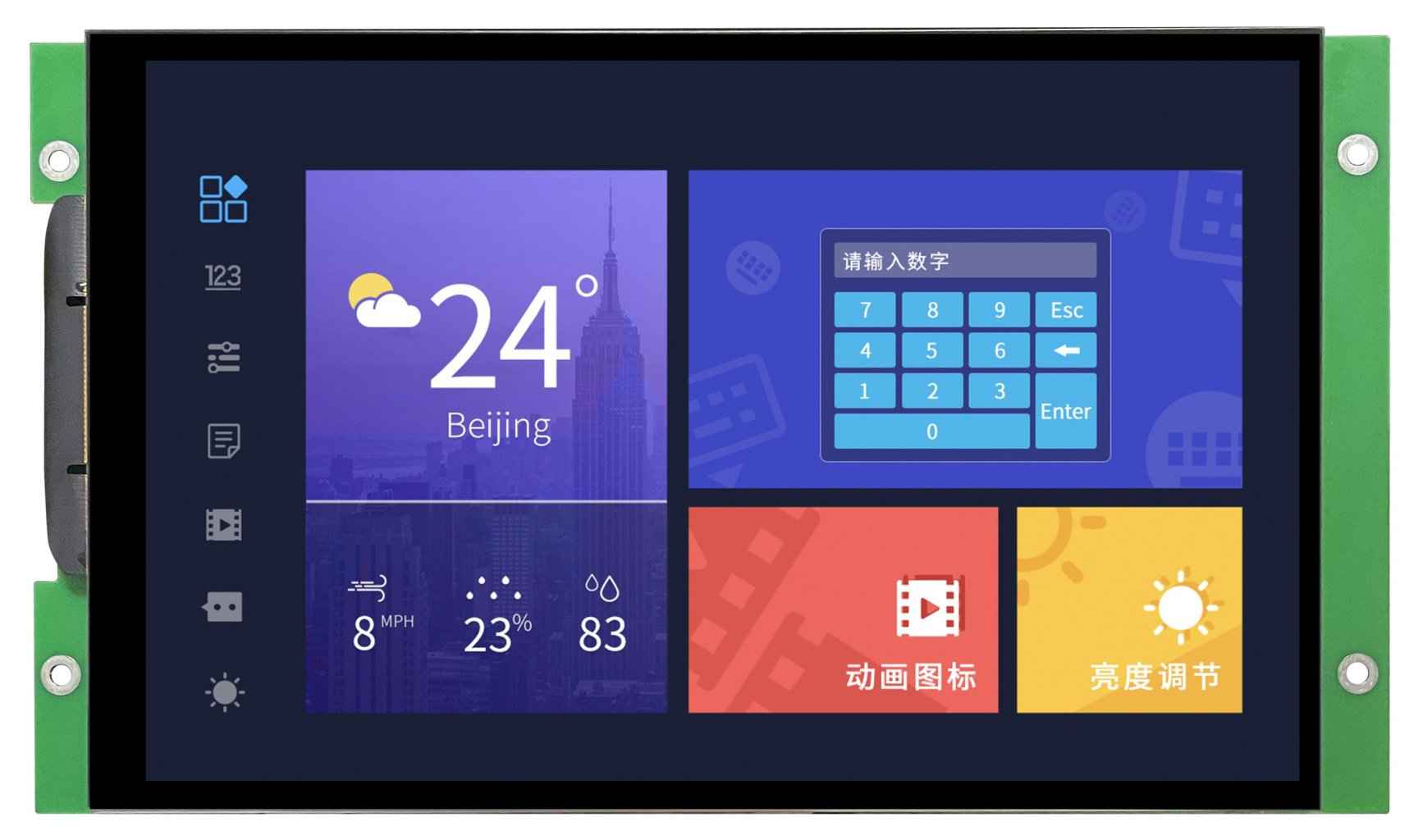

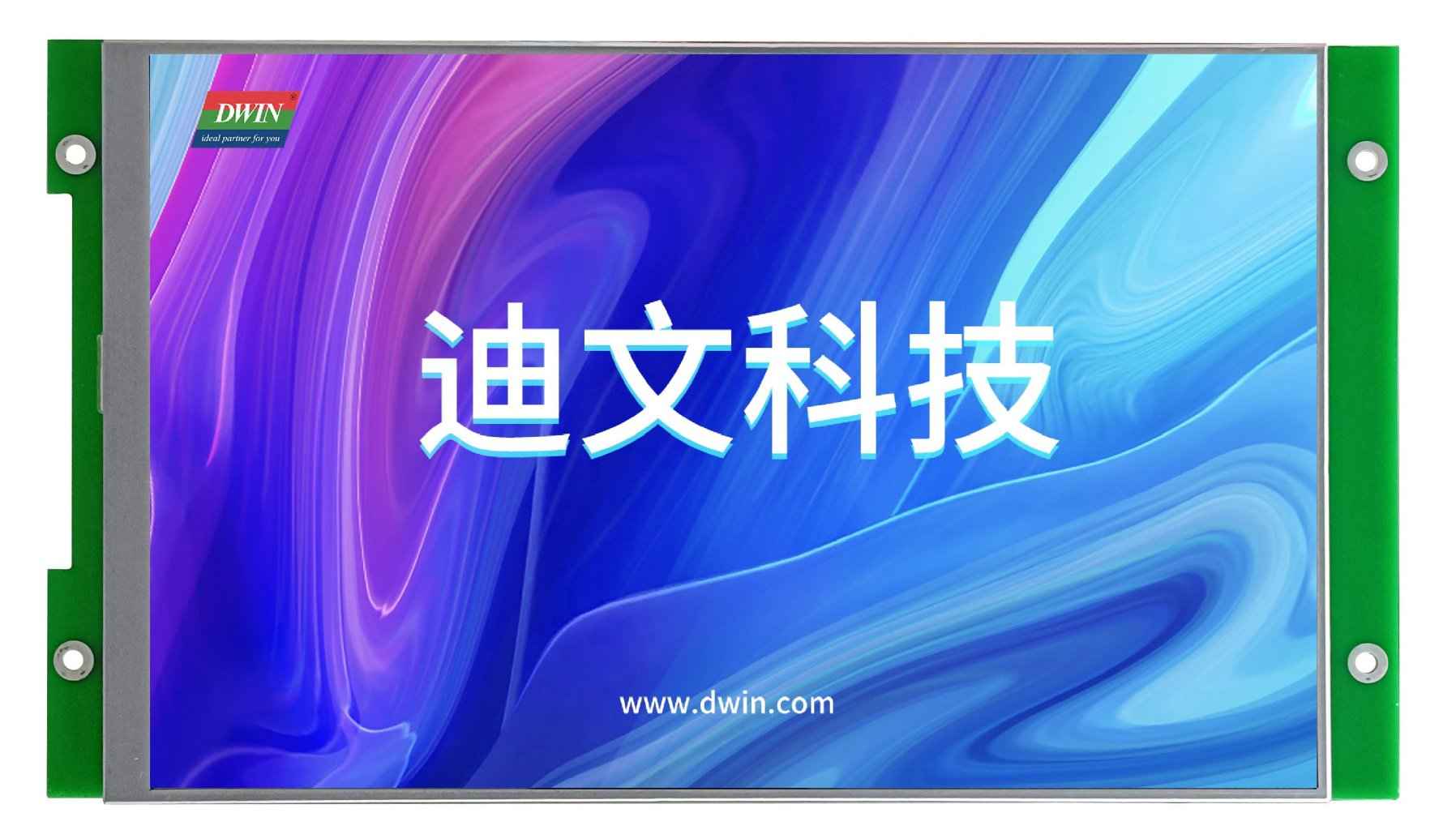

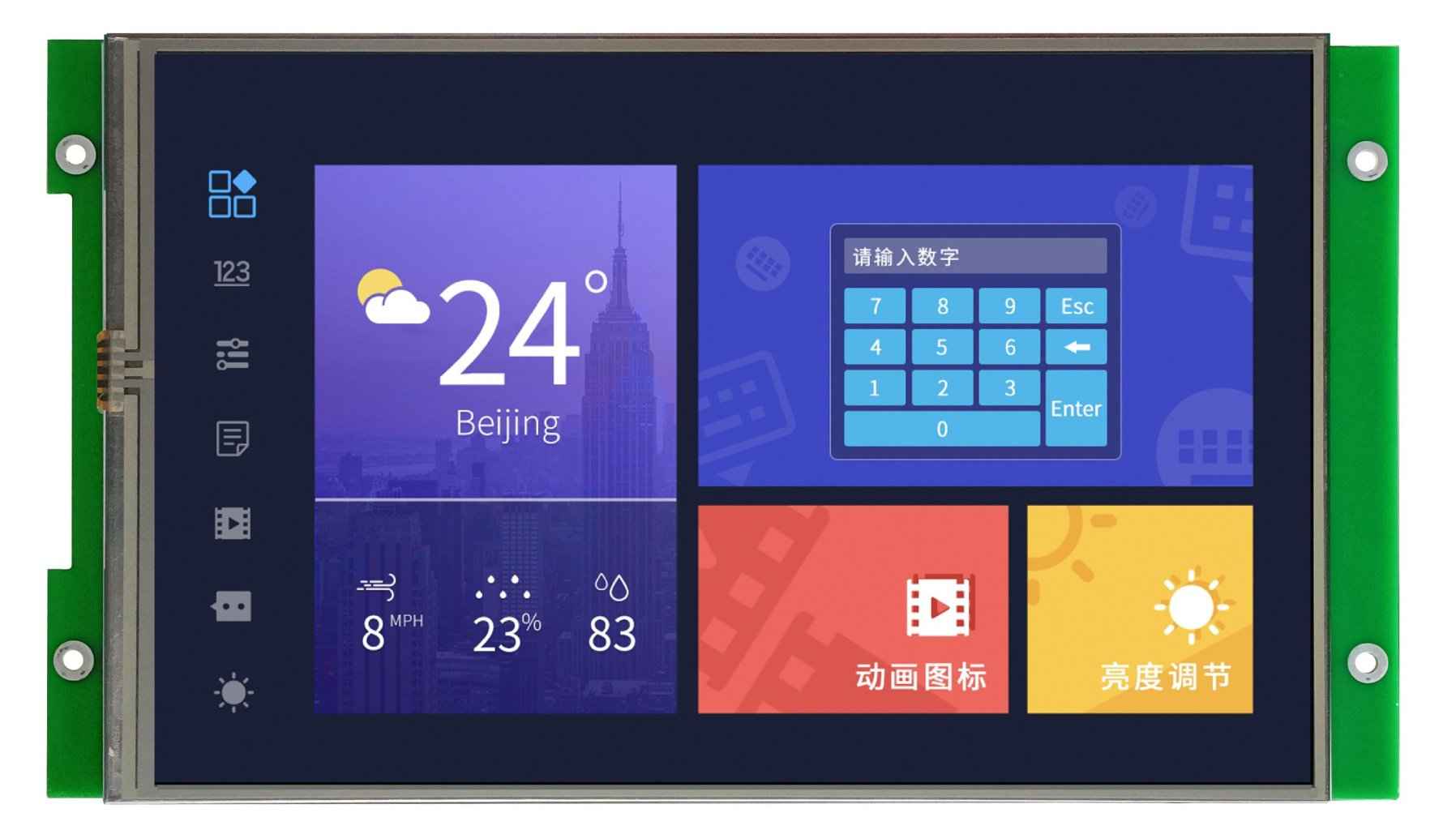

DWIN IPS-TFT-LCD 8.0 дюйма, разрешение 800*1280 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

  • ИнтерфейсыTTL и RS232 дополнительны, доступны UART2 и UART4.
  • Обработка конформным покрытием.
  • Разъем 8Pin_2.0mm для питания и последовательной связи.
  • 32 Мбайт БЕЗ флэш-памяти, флэш-память также может быть расширена.
  • Яркость до 250 нит и регулируемая яркость подсветки.

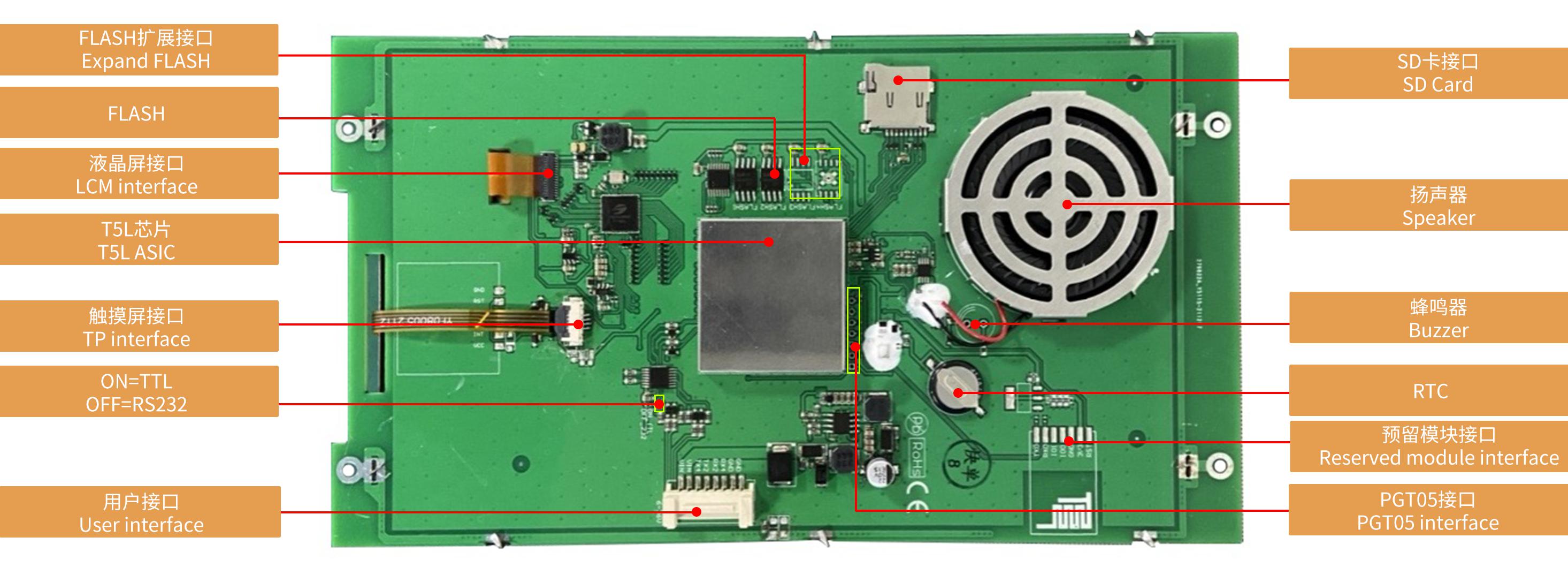

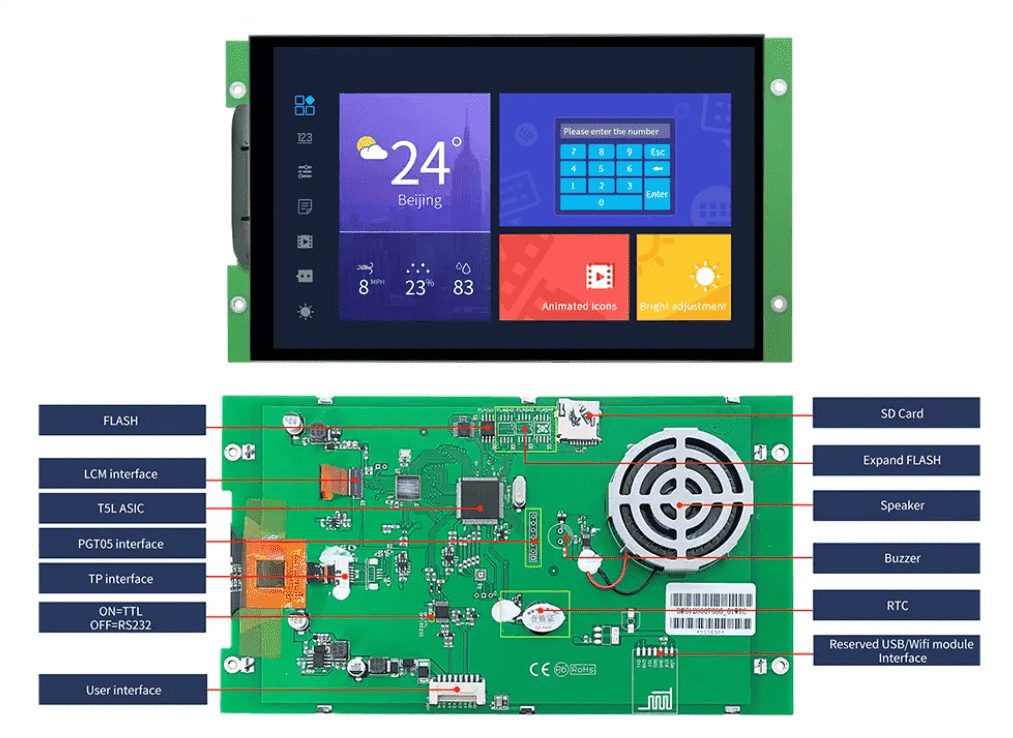

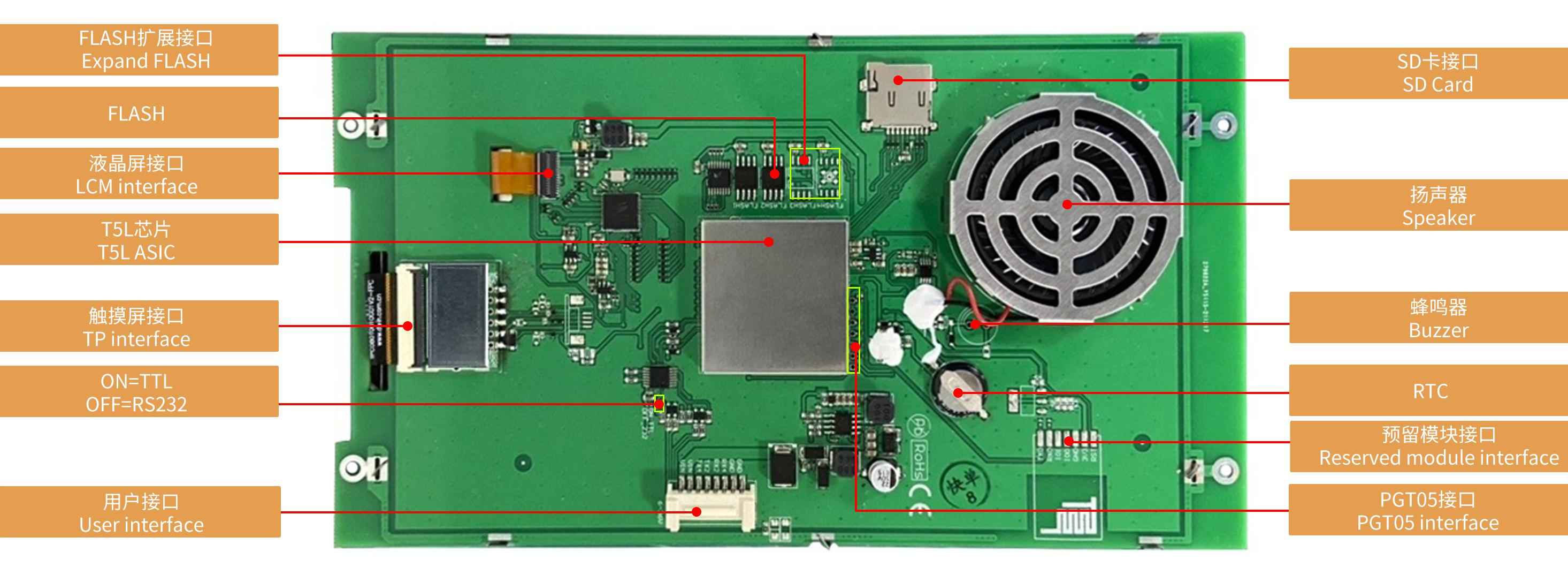

  • Встроенный динамик、RTC、зуммер, WIFI-10 и USB-интерфейс зарезервированы.

DWIN T5L2 UART HMI 8" IPS ЖК-дисплей промышленного класса
DMG12800T080_01W

DWIN IPS-TFT-LCD 8.0 дюйма, разрешение 800*1280 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II


Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Степень применения [Основные параметры]
Индустриальный класс
Диагональ [Дисплей]
8.0"
3D-данные [3D-данные]
8976
Разрешение [Дисплей]
1280×800
Срок жизни [Дисплей]
≥ 30 000ч
Защитное покрытие [Основные параметры]
Есть
Размеры (ШxВxГ), мм [Размеры]
207.14×116.59×14.60
Установочные размеры, мм [Размеры]
185.10(+0.3)×115.60(+0.3)
Периферия [Пользовательский интерфейс и периферия]
DMG12800T080_01WTR Емкостный сенсорный экран, Зуммер, Динамик, RTC / DMG12800T080_01WTC Резистивный сенсорный экран, Зуммер, Динамик, RTC / DMG12800Т080_01WN Зуммер, динамик, RTC
Цветность [Дисплей]
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Яркость [Дисплей]
_WTC: 230 нит / _WTR: 200 нит / _WN: 250 нит
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° [Дисплей]
Есть
Область отображения (Active Area, A.A.) [Дисплей]
172.22×107.64
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 90%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Тип Touch [Сенсорные параметры]
RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]
Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Срок жизни [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
6~36
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC = +12В, подсветка включена; 205 мА. VCC = +12В, подсветка выключена; 85 мА
Рабочая температура [Рабочая среда]
-20~70℃
Температура хранения [Рабочая среда]
-30℃~80℃
Рабочая влажность [Рабочая среда]
10%~90% относительной влажности
LCM интерфейс [Интерфейс]
FPC31 0.3mm, MIPI interface
RTP интерфейс [Интерфейс]
FPC4 1.0 мм
CTP интерфейс [Интерфейс]
Структура COB, интерфейс IIC
Скорость передачи данных [Интерфейс]
3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]
Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) [Интерфейс]
Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс [Интерфейс]
UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232,N81 UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232, N81/E81/O81/N82 4 режима (конфигурация ОС)
Пользовательский интерфейс [Интерфейс]
Гнездо 8Pin_2.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Flash расширение [Память]
Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память [Память]
32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Зарезервированный интерфейс зуммера
SD card slot [Интерфейс]
FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс [Интерфейс]
UART2: ВКЛ. = TTL/CMOS; ВЫКЛ.= RS232, N81
RTC (Super-capacitor) [Интерфейс]
Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем [Интерфейс]
8Pin_2.0mm
Формат данных [Интерфейс]
UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]
<5W
Динамик [Интерфейс]
Бортовой динамик. Мощность: 2 Вт
Зарезервированный интерфейс модуля [Интерфейс]
Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс [Интерфейс]
Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Видео [Видео]
https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c39537bb3a79466.mp4
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L2
T5L2 ASIC [Информация об ASIC]
Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
ESD test [Рабочая среда]
Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test [Рабочая среда]
Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]
ЗагрузитьЗагрузитьЗагрузить
Версия Datasheet [Datasheet]
2022-03-18
Гарантия
1 год
Страна бренда
Китай
