DWIN
Артикул: DMG10768K104_03WTC

Описание товара:

DMG10768K104_03W

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса

  • Сенсорное управление: Отсутствует / Резистивное / Емкостное.
  • Широкий угол обзора 85°/85°/85°/85°( L/R/U/D).
  • 16 Мбайт NOR флэш-памяти и может расширяться до 64 Мбайт без флэш-памяти или 48 Мбайт NOR флэш-памяти + 512 Мбайт NAND Flash.
  • Суперконденсатор для источника питания.
  • Доступны интерфейсы RS232 и RS485.
  • Основан на T5L2, работает под управлением системы DGUS II.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Медицинский класс
3D-данные
Диагональ
10.4"
Разрешение
1024×768
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Установочные размеры, мм
229.8(+0.3)×176.8(+0.3mm)
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

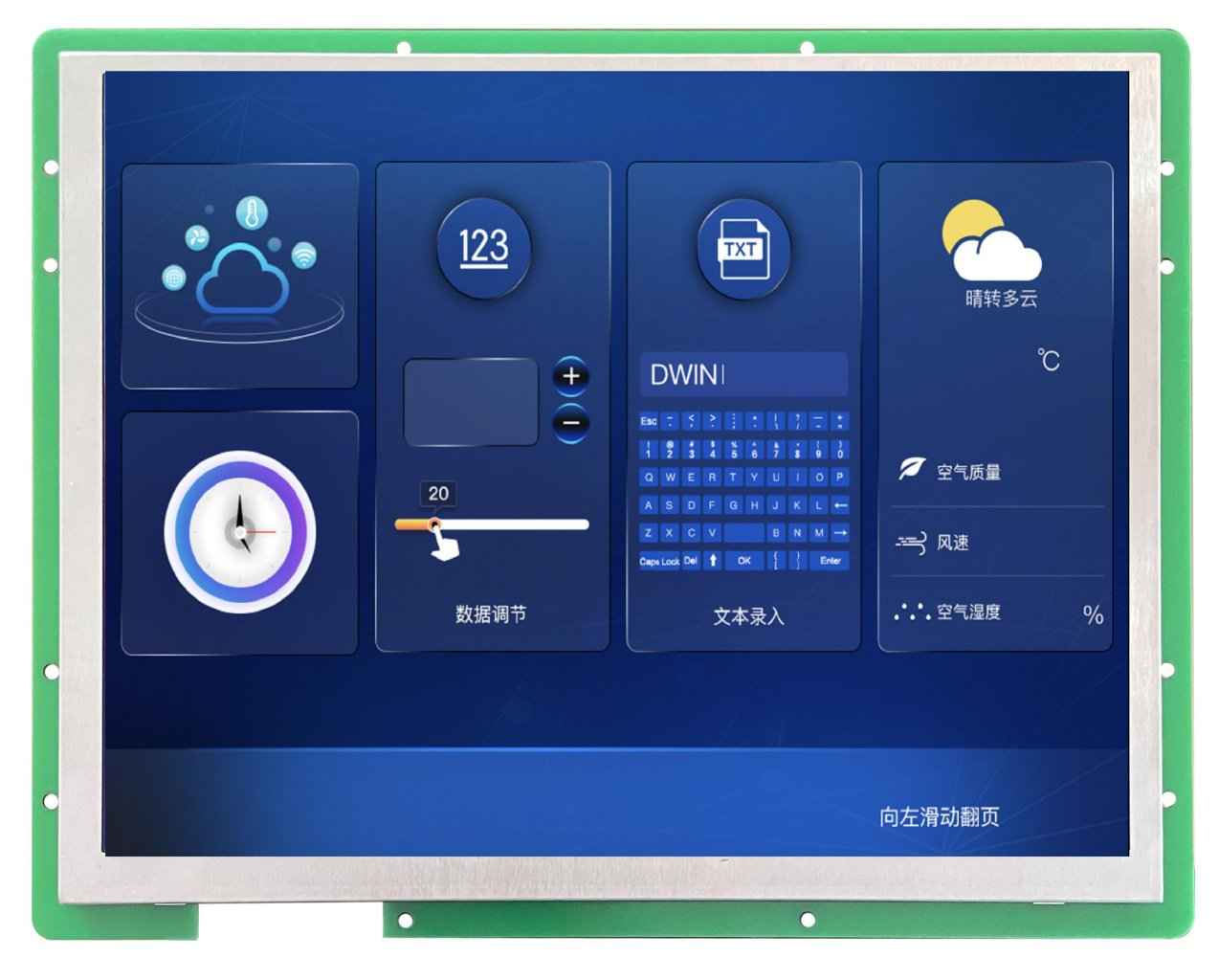

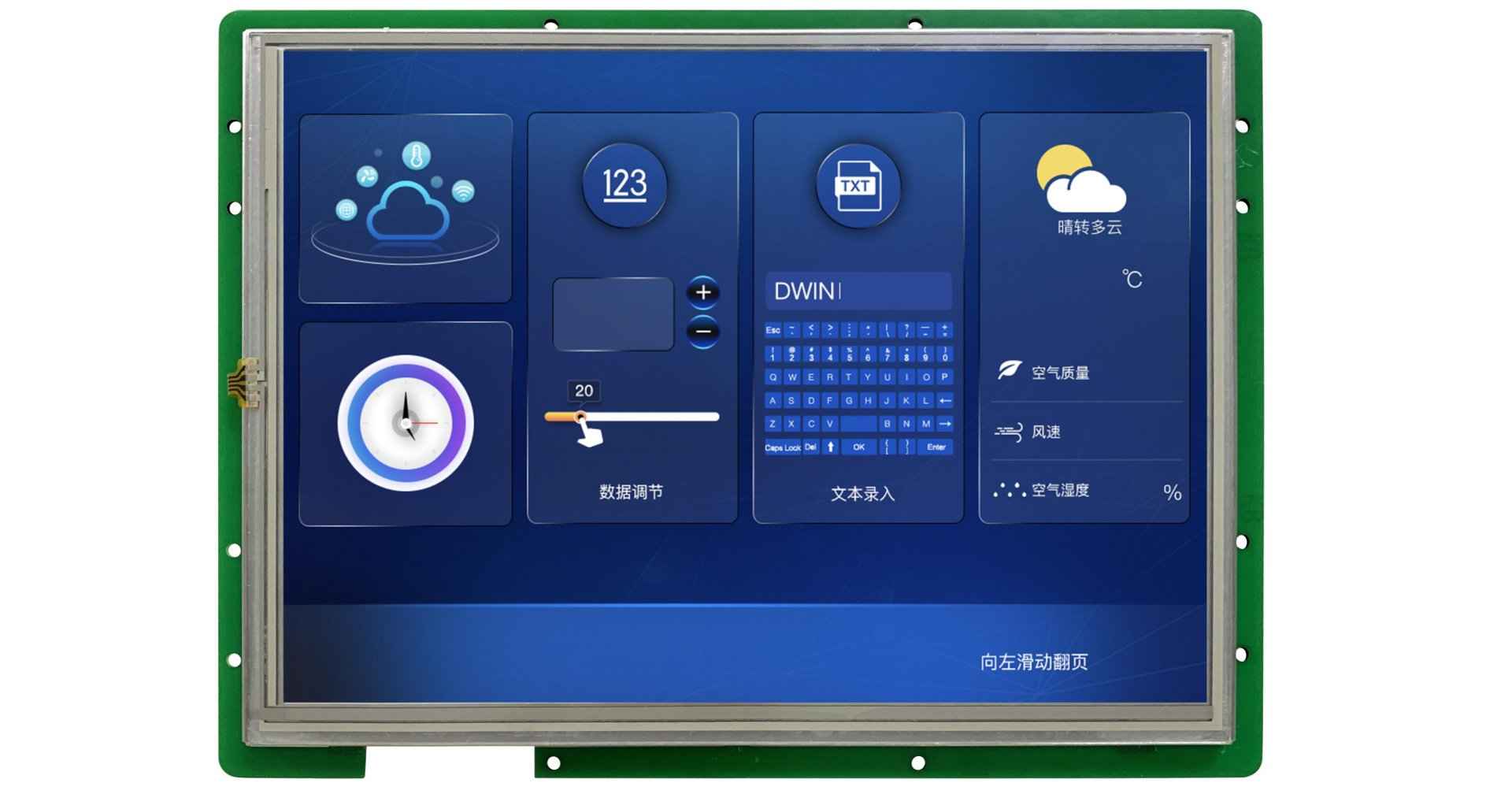

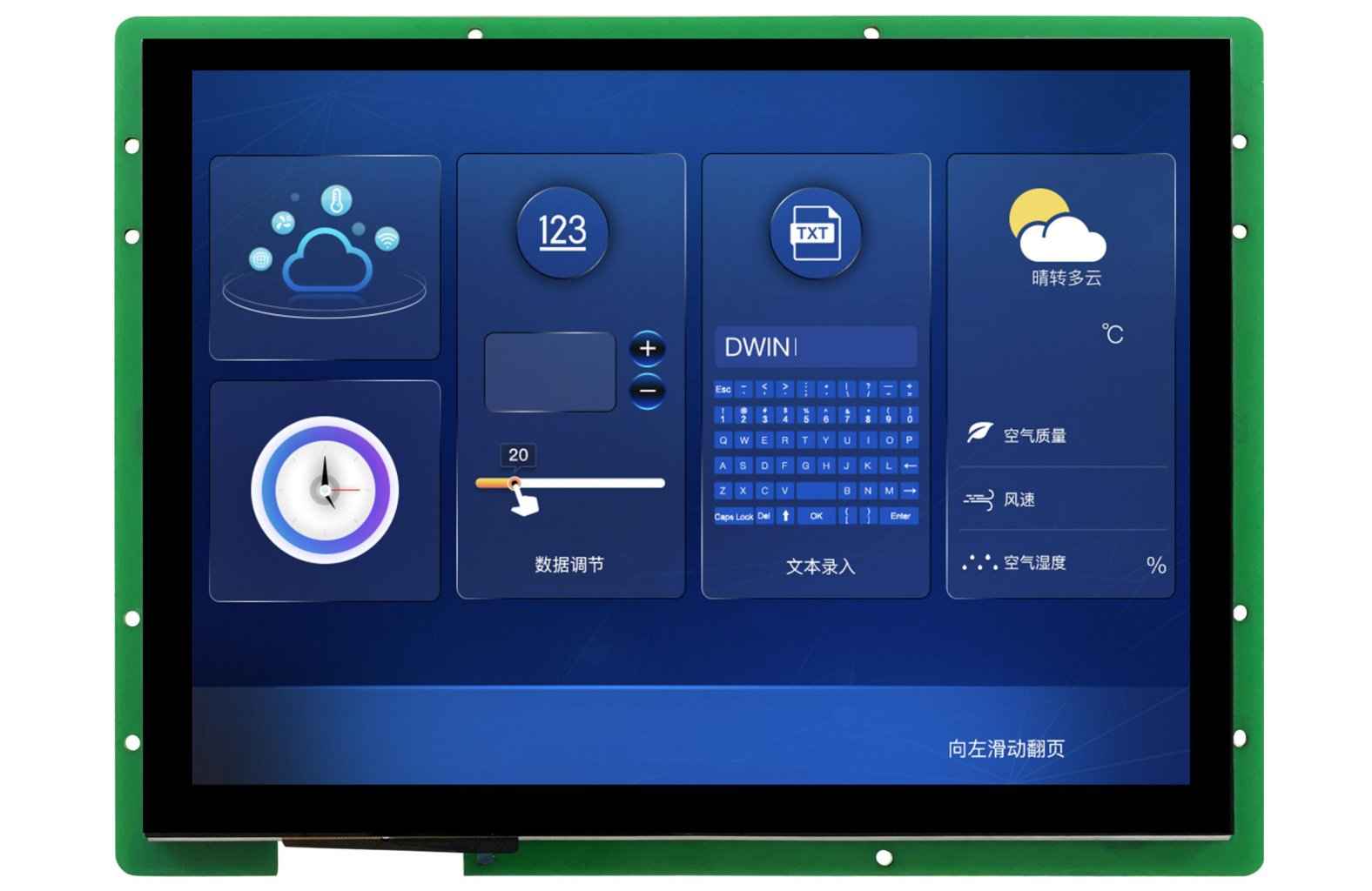

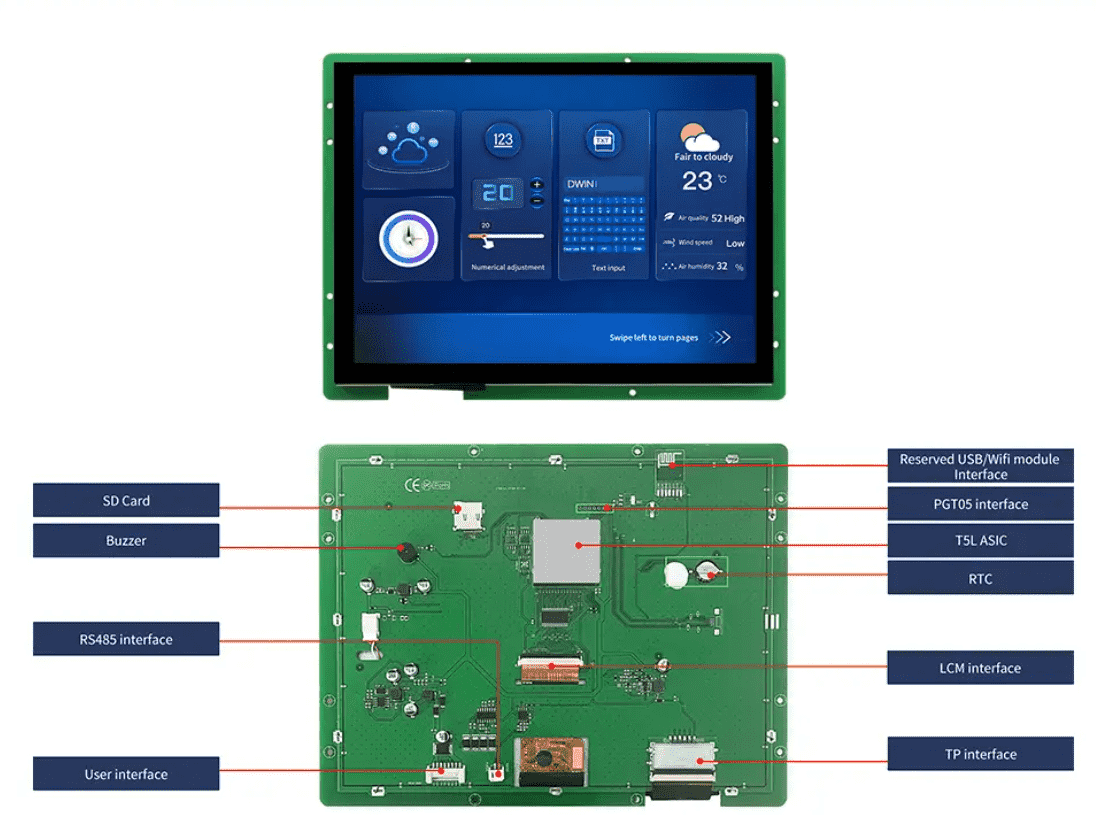

DWIN T5L2 UART HMI 10.4" IPS-TFT ЖК-дисплей медицинского класса
DMG10768K104_03W

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, продукция медицинского класса. Основан на T5L2, работает под управлением системы DGUS II


Аксессуары

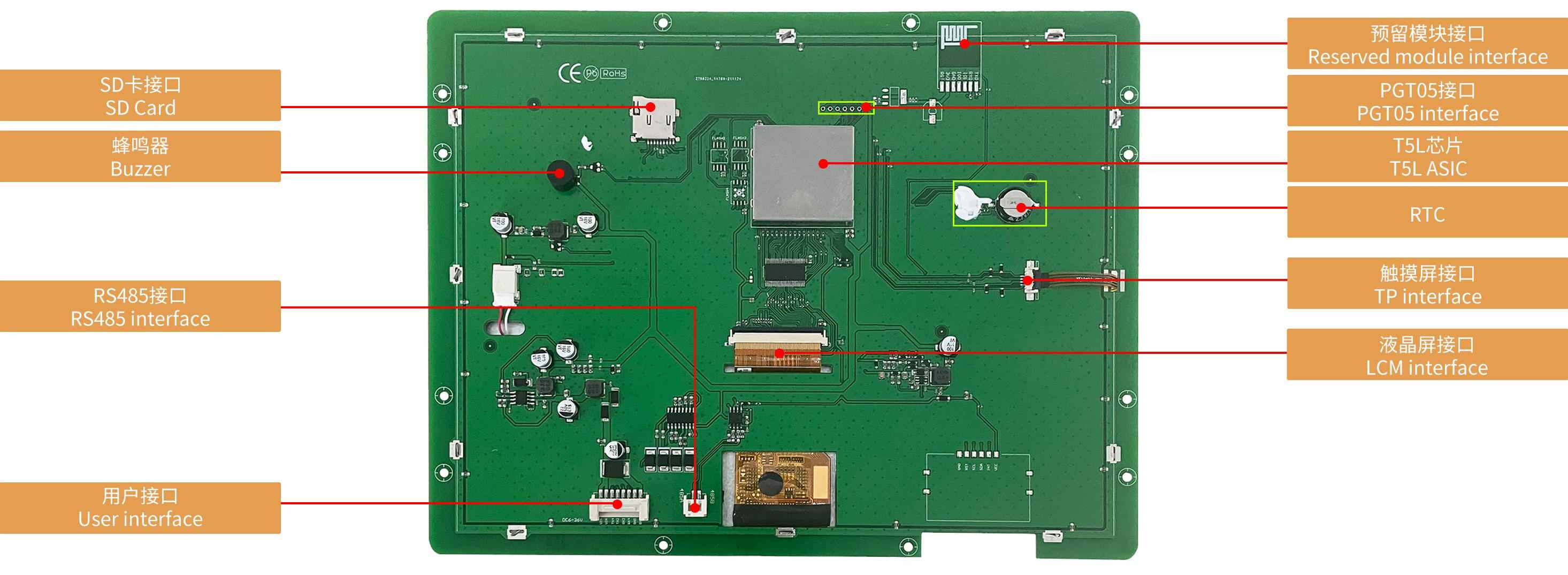

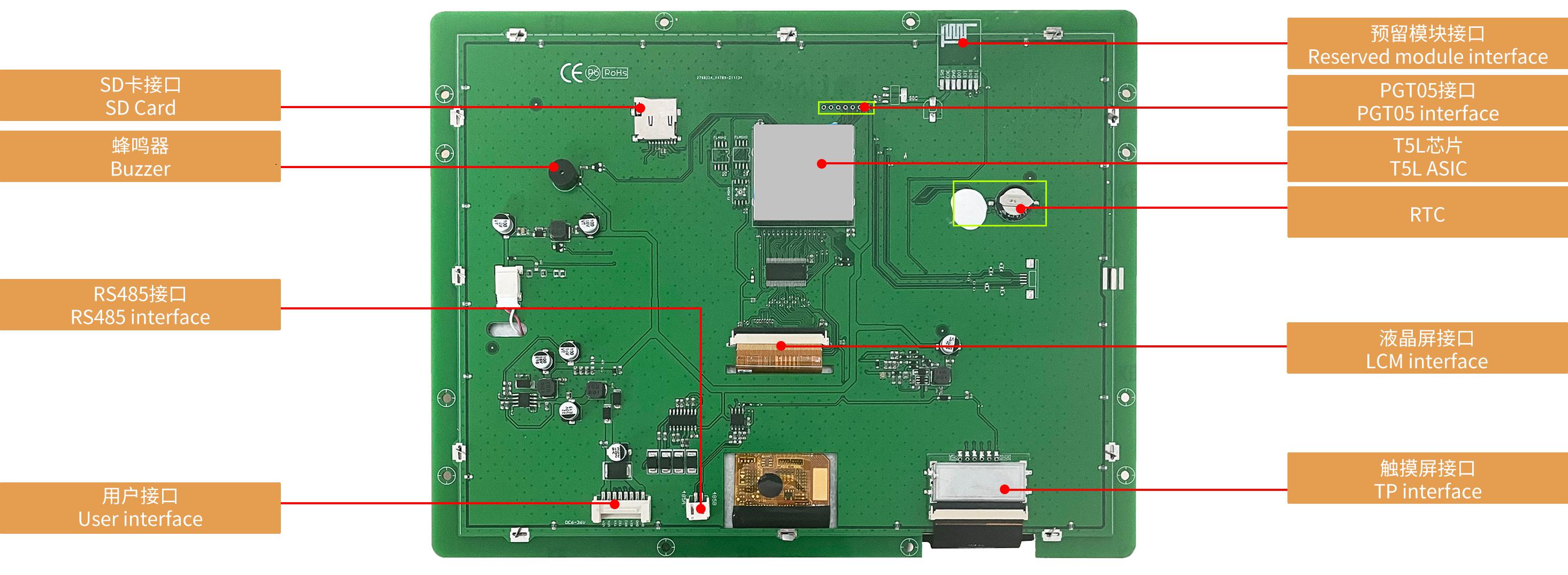

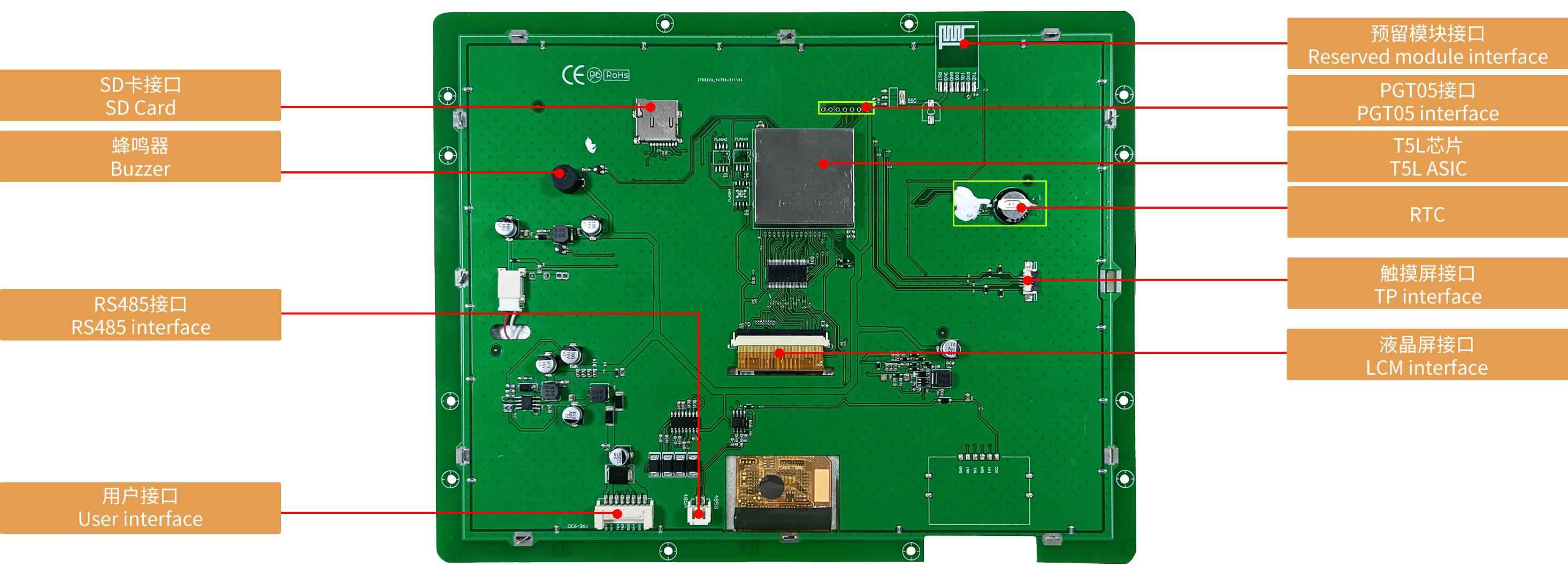

ASIC Information
T5L2 ASIC Self-designed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, and 512KBytes used to store the user database.
Rewrite cycle: over 100,000 times
Display
Color 16.7M colors
LCD Type IPS-TFT-LCD
Viewing Angle 85°/85°/85°/85° (L/R/U/D)
Display Area(A.A) 211.20mm (W)×158.40mm (H)
Resolution 1024x768
Backlight LED
Brightness DMG10600K104_03WN: 300nit
DMG10600K104_03WR: 250nit
DMG10600K104_03WC:250nit
Touch parameters
Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch
Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glas
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch
Reliability Test
Working Temperature ‘-20℃~70℃ (12V @ 60% RH)
Storage Temperature -30℃~80℃
Working Humidity 10%~90%RH, typical value of 60% RH
Conformal coating Yes
Interface
LCM interface FPC60_0.5mm, LVDSinterface
Baudrate 3150~3225600bps, typical value of 115200bps
Output Voltage Output 1, Iout = 1mA; -5.0~-3.0 V
Output 0, Iout =-1mA; 3.0~5.0 V
Input Voltage
(RXD)
Input 1, Iin = 1mA;-15.0~-5.0V
Input 0, Iin = -1mA;5.0~15V
Interface UART2:RS232
UART4:RS232 (Only avaliable after OS configuration)
UART5:  RS485 (Only avaliable after OS configuration)
User interface 8Pin_2.0mm(RS232), 2Pin_2.0mm(RS485)
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface
Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
Peripheral
DMG10600K104_03WN Buzzer, RTC
DMG10600K104_03WR Buzzer, RTC
DMG10600K104_03WC Buzzer, RTC
Application

工业级别应用图片共用 商业级别应用图片共用


  • Previous:
  • Next:

  • Function working principle共用 开发流程描述8 PIN 2.0

    Характеристики

    Основные параметры
    Степень применения Медицинский класс
    Защитное покрытие Есть
    3D-данные
    3D-данные Загрузить
    3D-данные
    Дисплей
    Диагональ 10.4"
    Разрешение 1024×768
    Срок жизни ≥ 30 000ч
    Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
    Тип ЖК-дисплея IPS, TFT LCD Другие товары
    Яркость WC: 250 нит / WR: 250 нит / WN: 300 нит
    Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
    Поддержка поворота 0°/90°/180°/270° Есть Другие товары
    Область отображения (Active Area, A.A.) 211.20×158.40
    Область просмотра (View Area, V.A.) 211.20×158.40
    Подсветка LED
    Яркость 250 nit
    Размеры
    Установочные размеры, мм 229.8(+0.3)×176.8(+0.3mm)
    Размеры (ШxВxГ), мм 247.8×193.7×17.7
    Сенсорные параметры
    Тип Touch CTP (емкостная сенсорная панель) Другие товары
    Структура Структура G+G с поверхностным покрытием из закаленного стекла Asahi
    Сенсорный режим Поддержка точки касания и перетаскивания
    Твердость поверхности 6H
    Светопропускание Более 90%
    Срок жизни LED Более 1 000 000 касаний
    Тип Touch RTP (резистивная сенсорная панель)
    Структура Пленка ITO + стекло ITO
    Сенсорный режим Поддержка точки касания и перетаскивания
    Твердость поверхности 3H
    Светопропускание Более 80%
    Срок жизни Более 1 000 000 касаний
    Тип Touch-панели CTP
    Твердость поверхности 6H
    Светопропускание Более 90%
    Напряжение и ток
    Напряжение питания, В 6~36
    Напряжение питания, тип. 12V Другие товары
    Рабочий ток VCC=12V, max backlight 460mA , VCC=12V, backlight off 150mA
    Рабочая среда
    Рабочая температура -20℃ ~ 70℃ (12 В при 60% относительной влажности)
    Температура хранения -30℃~80℃
    Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
    Тест на старение 72 часа старения при высокой температуре при 50 ℃
    ESD test Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
    EFT test Power supply ±2KV; 100KHz Normal operation
    Интерфейс
    LCM интерфейс FPC60 0,5мм, интерфейс LVDS
    RTP интерфейс 4Pin_1.0mm
    CTP интерфейс Структура COB, интерфейс IIC
    Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
    Выходное напряжение Выход 1: Iout = 1 мА; -5.0~-3.0В. Выход 0: Iвых = -1 мА; 3.0~5.0В
    Входное напряжение (RXD) Вход 1: Iin = 1 мА, -15.0~ -5.0В. Вход 0, Iin = -1 мА, 5.0~15В
    Входной интерфейс UART2: RS232. UART4: RS232 (доступно только после настройки ОС). UART5: RS485 (доступно только после настройки ОС)
    Пользовательский интерфейс 8Pin_2,0 мм (RS232), 2Pin_2,0 мм (RS485)
    Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
    SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
    Интерфейс UART2: RS232. UART4: RS232 (доступно только после настройки ОС). UART5: RS485 (доступно только после настройки ОС)
    RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
    Разъем 8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
    Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
    Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
    PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
    Память
    Flash расширение Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
    Flash память 32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
    Электрические характеристики
    Номинальная мощность <10W
    Информация об ASIC
    ASIC T5L T5L2
    T5L2 ASIC Самостоятельно разработан DWIN. Серийное производство в 2019 г., 1 МБ без флэш-памяти на чипе и 512 КБ для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
    Datasheet
    Datasheet Загрузить / Загрузить / Загрузить
    Версия Datasheet 2022-02-23
    Datasheet
    Прочие
    Гарантия 1 год
    Страна бренда Китай
    Артикул DMG10768K104_03WTC

    C этим товаром искали

    Похожие товары (8)

    Такого товара не существует

    Файлы

    61_DMG10600K104_03W-3D.rar 3D-данные , 146.59 КБ
    DMG10768C104_03WTC.pdf Datasheet , 1.63 МБ
    DMG10768C104_03WTR.pdf Datasheet , 1.02 МБ
    DMG10768C104_03WN.pdf Datasheet , 437.76 КБ

    Видео

    DMG10768K104_03W T5L2 UART HMI 10.4" IPS-TFT ЖК-дисплей медицинского класса
