DWIN
Артикул: DMG10768K097_03WTC

Описание товара:

  • DMG10768K097_03WTC DWIN TN-TFT-LCD 9.7 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора, с поддержкой связи RS232 и RS485, с конформным покрытием, медицинского класса c сенсорной ёмкостной панелью.
  • Поддерживается связь по RS232 и RS485.
  • Модуль Wi-Fi и USB-модуль в качестве зарезервированного интерфейса.
  • Основан на DWIN T5L2, работает под управлением системы DGUSII.
Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Медицинский класс
3D-данные
Диагональ
9.7"
Разрешение
1024×768
Срок жизни
≥ 30 000ч
Защитное покрытие
Есть
Установочные размеры, мм
211.5(+0.3)×167.3(+0.3)
Периферия
DMG10768K097_03WTC Емкостная сенсорная панель, RTC, зуммер / DMG10768K097_03WTR Резистивная сенсорная панель, RTC, зуммер / DMG10768К097_03WN RTC (Часы реального времени), зуммер
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей медицинского класса
DMG10768K097_03W

DWIN TN-TFT-LCD 9.7 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса. Основан на DWIN T5L2, работает под управлением системы DGUSII

DMG10768K097_03WTC Аксессуары

ASIC Information

T5L2  ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database.
Rewrite cycle: over 100,000 times

Display

Color 16.7M(16777216)colors
LCD Type TN
Viewing Angle 70°/70°/50°/70°(L/R/U/D), normal veiwing angle
Display Area(A.A) 196.61mm (W)×147.46mm (H)
Resolution 1024*768
Backlight LED
Brightness 250 nit

Touch parameters

Type CTP (Capacitive touch panel)
Structure G+G structure
Touch Mode Point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 touch times
Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 touch times

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on: 430mA
VCC = +12V, Backlight off: 150mA

Reliability Test

Working Temperature -20~70℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal  coating Yes

Interface

LCM interface FPC50_0.5mm, RGB interface
Baudrate 3150~3225600bps
Output Voltage Output 1, Iout = 1mA; -5.0~-3.0 V
Output 0, Iout =-1mA; 3.0~5.0 V
Input Voltage
(RXD)
Input 1, Iin = 1mA;-15.0~-5.0V
Input 0, Iin = -1mA;5.0-15.0V
Interface RS232/RS485
User interface 8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)

Peripheral

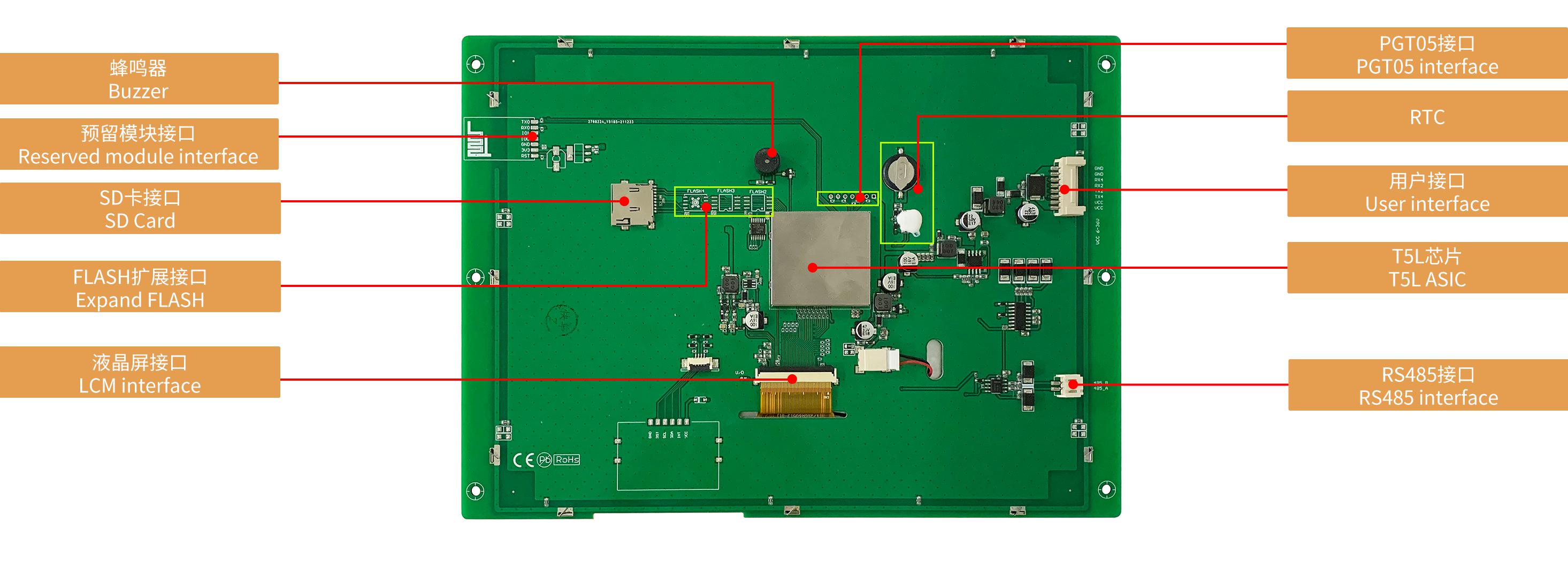

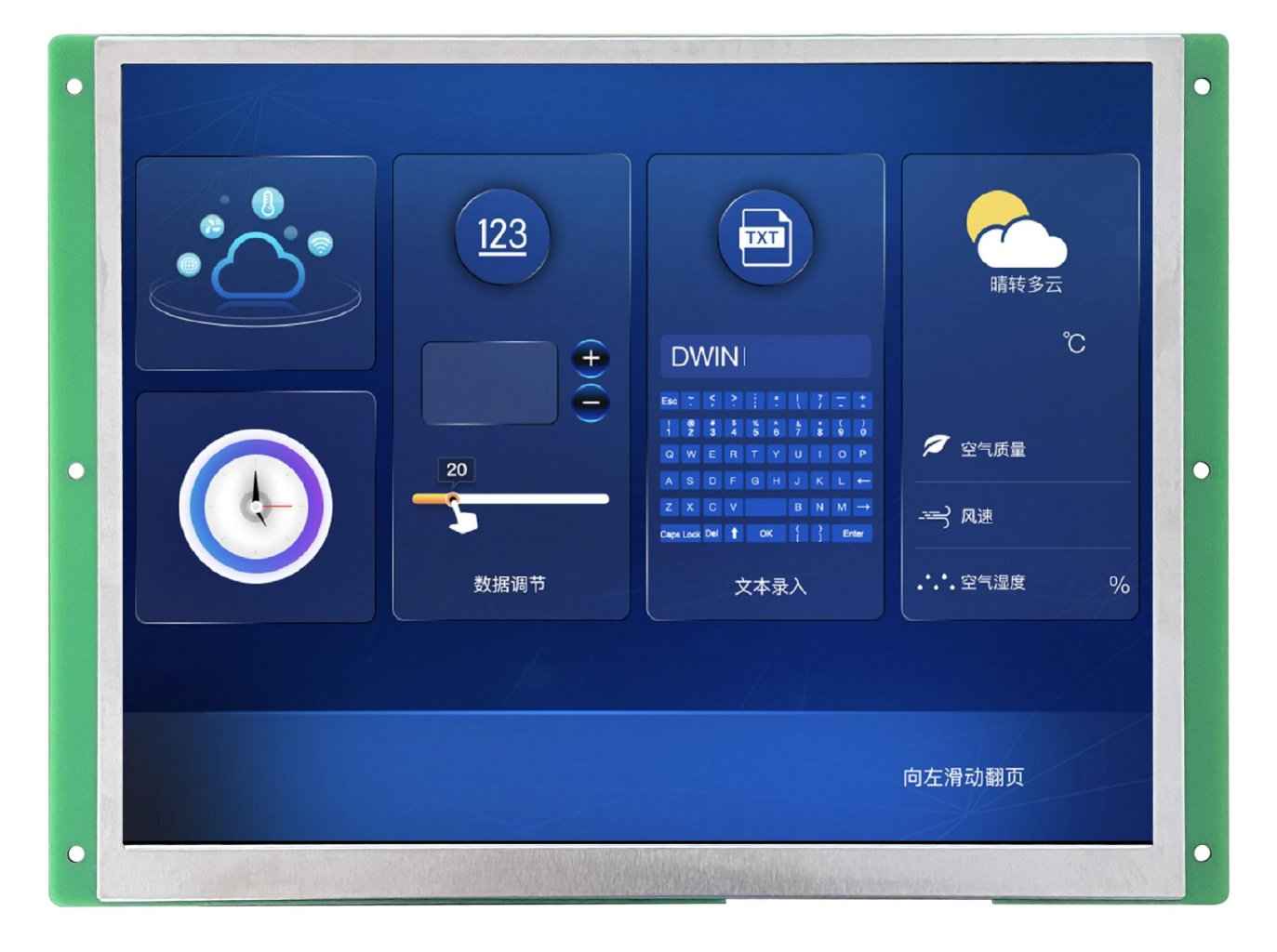

DMG10768K097_03WN RTC, Buzzer

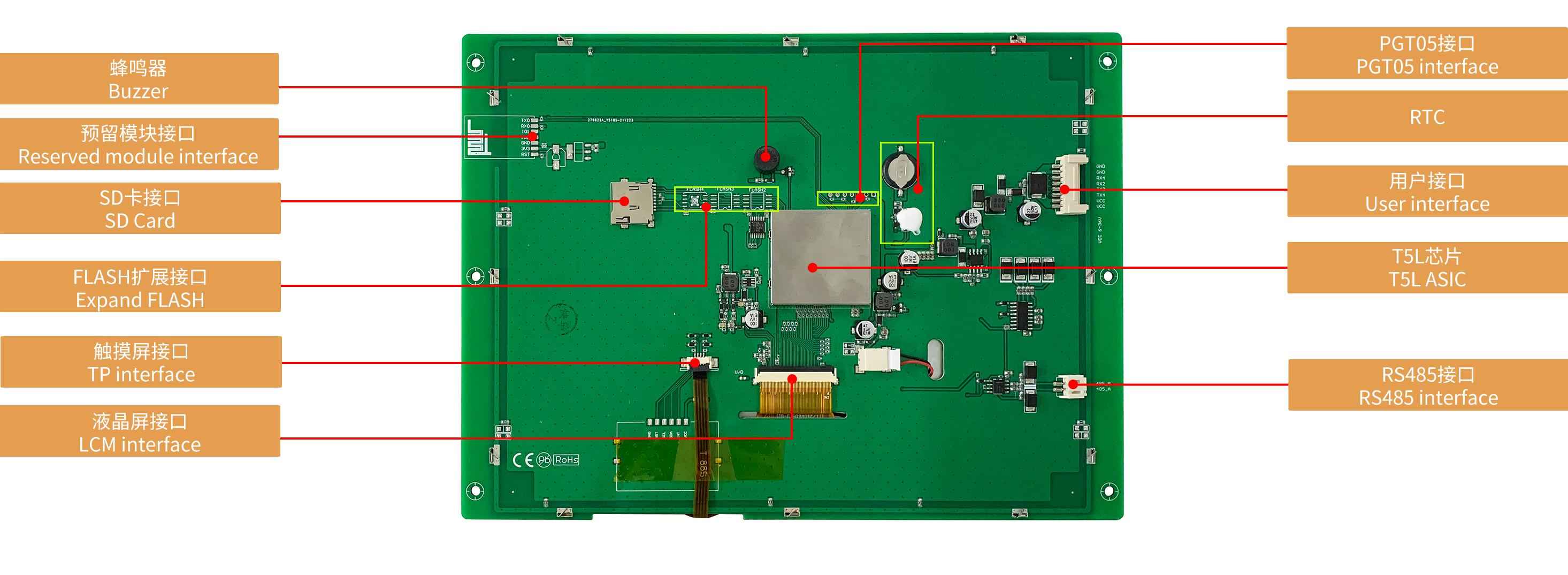

DMG10768K097_03WTR Resistive touch panel, RTC, Buzzer

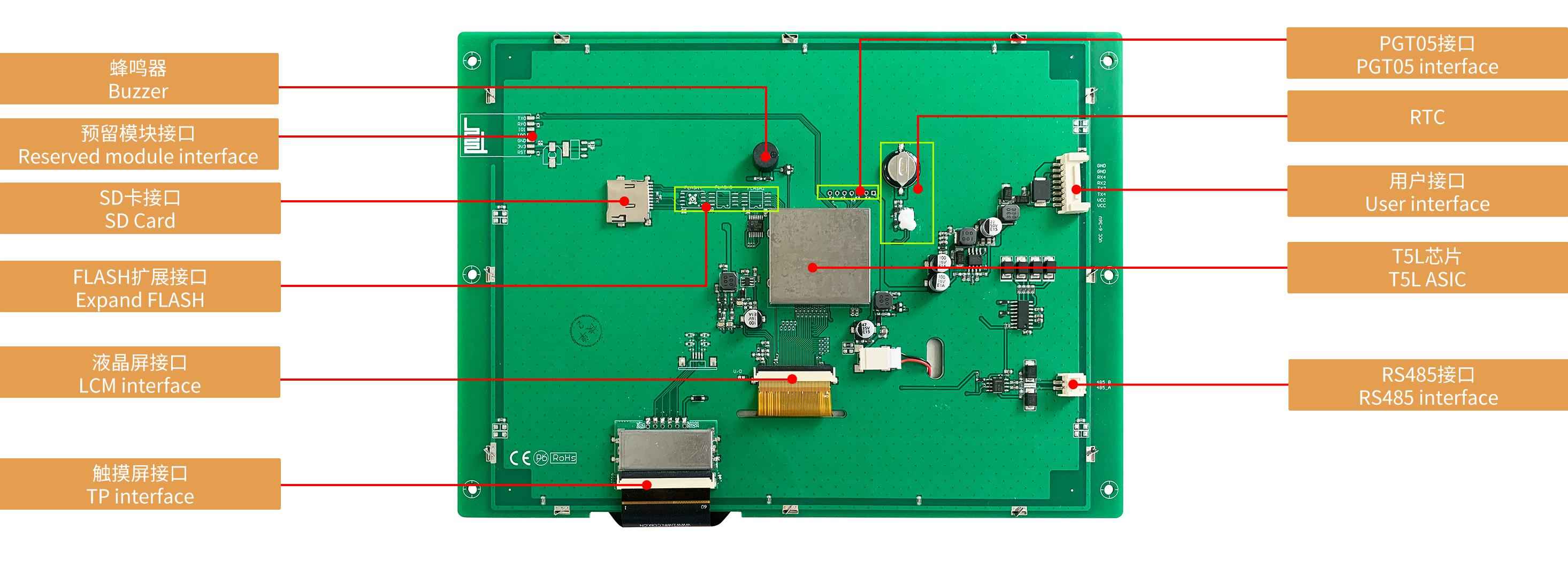

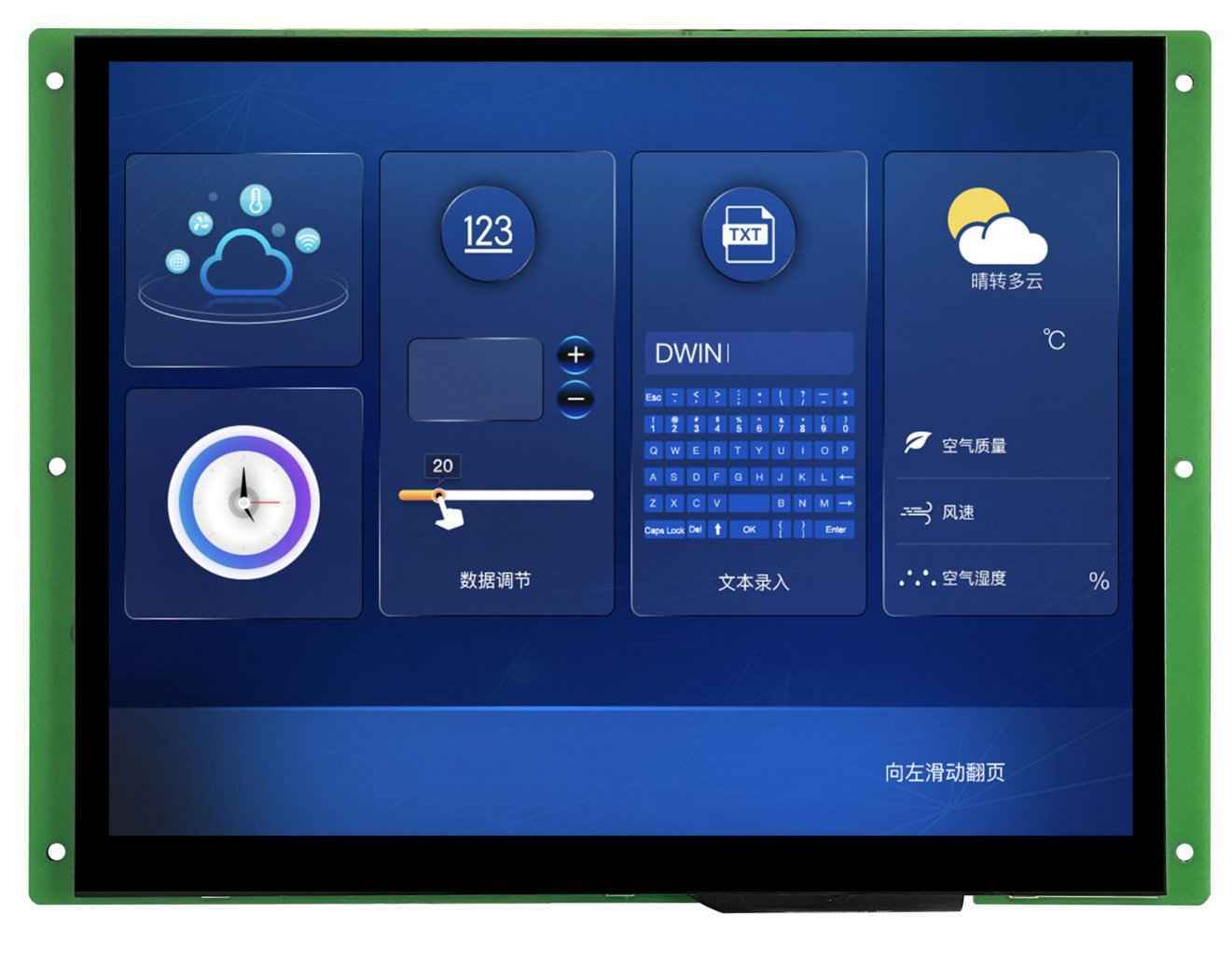

DMG10768K097_03WTC Capacitive touch panel, RTC, Buzzer

Application

Обмен изображениями приложений промышленного уровня
Совместное использование изображений приложений коммерческого уровня


Function working principle
Описание процесса разработки 8 PIN 2.0



Характеристики

Основные параметры
Степень применения Медицинский класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 9.7"
Разрешение 1024×768
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость WTС 250nit / WTR 250nit / WN 300nit
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 196.61×147.46
Подсветка LED
Яркость 250 nit
Размеры
Установочные размеры, мм 211.5(+0.3)×167.3(+0.3)
Размеры (ШxВxГ), мм 232.4×170.7×14.0
Пользовательский интерфейс и периферия
Периферия DMG10768K097_03WTC Емкостная сенсорная панель, RTC, зуммер / DMG10768K097_03WTR Резистивная сенсорная панель, RTC, зуммер / DMG10768К097_03WN RTC (Часы реального времени), зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена: 430 мА. VCC = +12В, выкл.: 150 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
Тест на старение 72 часа старения при высокой температуре при 50 ℃
ESD test Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FCC50_0.5mm, интерфейс RGB
RTP интерфейс 4Pin_1.0mm
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; -5.0~-3.0В. Выход 0: Iвых = -1 мА; 3.0~5.0В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, -15.0~-5.0В. Вход 0: Iin = -1 мА, 5.0-15.0В
Входной интерфейс UART2: RS232. UART4: RS232 (Only available after OS configuration). UART5: RS485(Only available after OS configuration)
Пользовательский интерфейс 8Pin_2.0мм (RS232), 2Pin_2.0мм (RS485)
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс RS232/RS485
RTC (Super-capacitor) Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем 8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <10W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-02-23
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG10768K097_03WTC

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

97_3D-DMG10768K097-03W.rar 3D-данные , 148.33 КБ
DMG10768K097_03WTC.pdf Datasheet , 3.76 МБ
DMG10768K097_03WTR.pdf Datasheet , 4.04 МБ
DMG10768K097_03WN.pdf Datasheet , 3.95 МБ

Видео

DMG10768K097_03W DWIN T5L2 UART HMI 9.7" TN ЖК-дисплей медицинского класса
