DMG10600K101_03W T5L2 UART HMI 10.1" IPS ЖК-дисплей медицинского класса

DMG10600K101_03W T5L2 UART HMI 10.1" IPS ЖК-дисплей медицинского класса

Описание товара:

DMG10600K101_03W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, поддержка RS232 и RS485 связи, с конформным покрытием, медицинского класса

Поддержка связи RS232 и RS485;
Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D).
Срок службы подсветки >30000 часов
72 часа старения при высокой температуре 50 ℃.
24-битный цвет 8R8G8B.
Основан на T5L2, работает под управлением системы DGUS II.

Описание товара

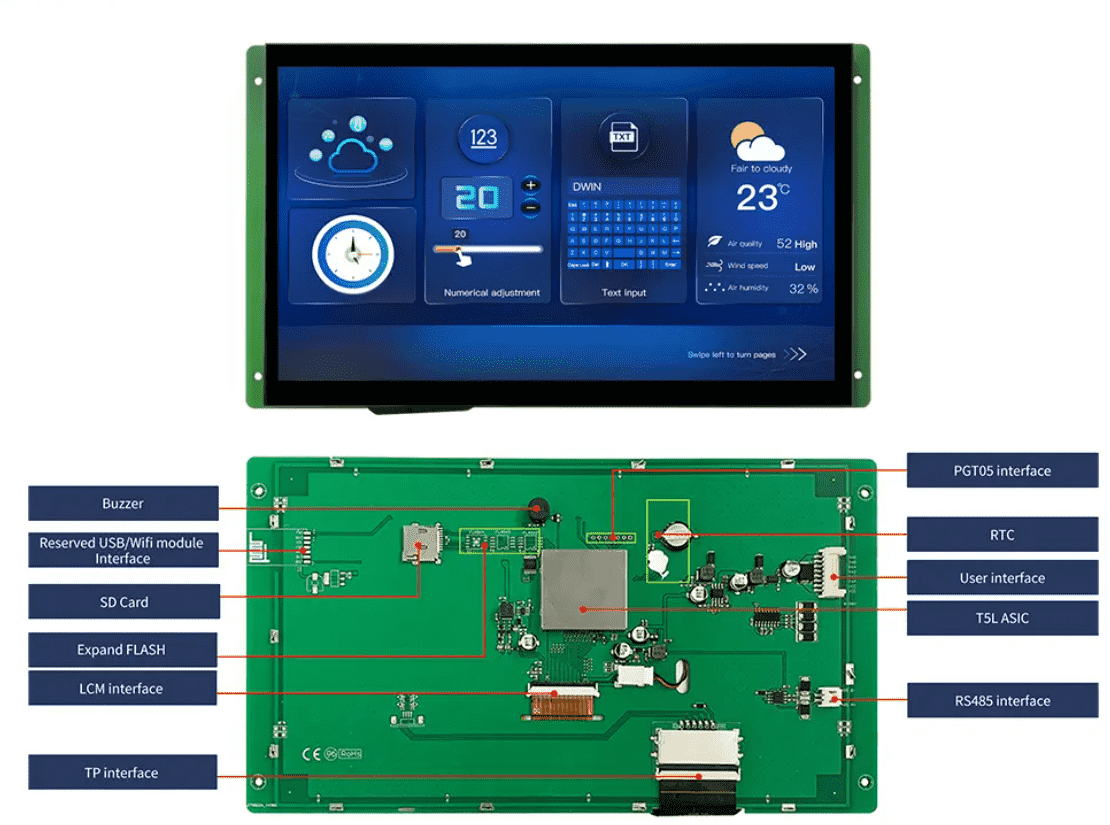

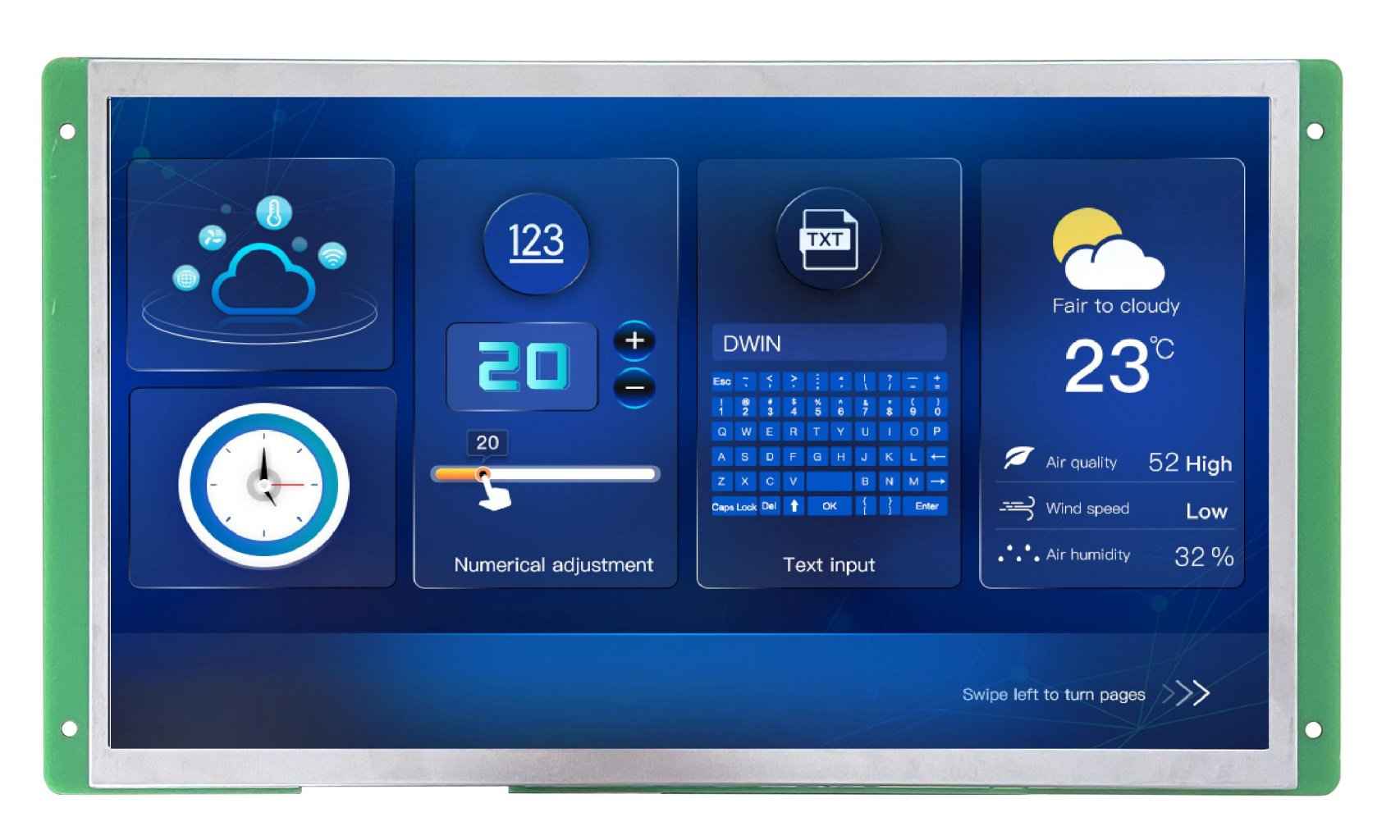

DWIN T5L2 UART HMI 10.1" IPS-TFT ЖК-дисплей медицинского класса
DMG10600K101_03W

ASIC T5L2 IPS-TFT-LCD 10.1 дюйма, разрешение 1024*600 пикселей, 16.7М цветов, широкий угол обзора, поддержка RS232 и RS485 связи, с конформным покрытием, медицинского класса. Основанный на T5L2, работающий под управлением системы DGUS II

DMG10600K101_03WTC
Аксессуары

Характеристики

Основные параметры
Степень применения	Медицинский класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.1"
Разрешение	1024×600
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 250 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Д)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	222.72×125.28
Область просмотра (View Area, V.A.)	222.72×125.28
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	235.97(+0.3)×144.02(+0.3)
Размеры (ШxВxГ), мм	257.8×148.1×15.5

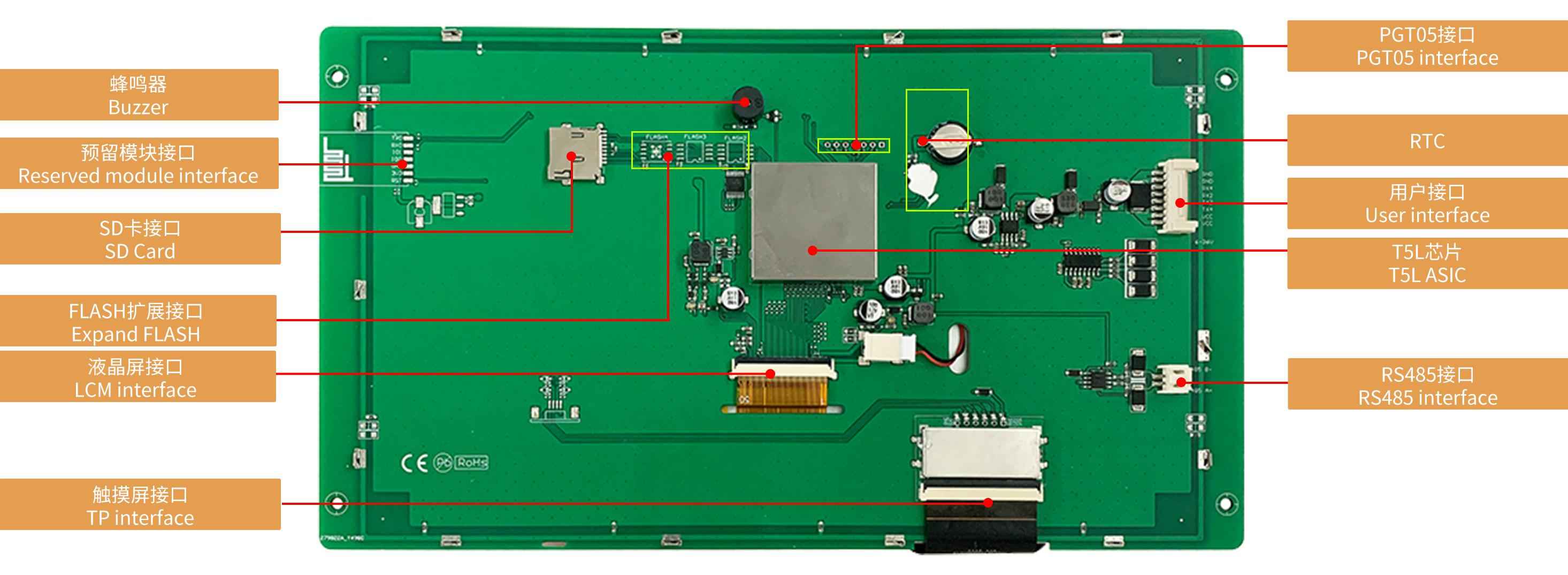

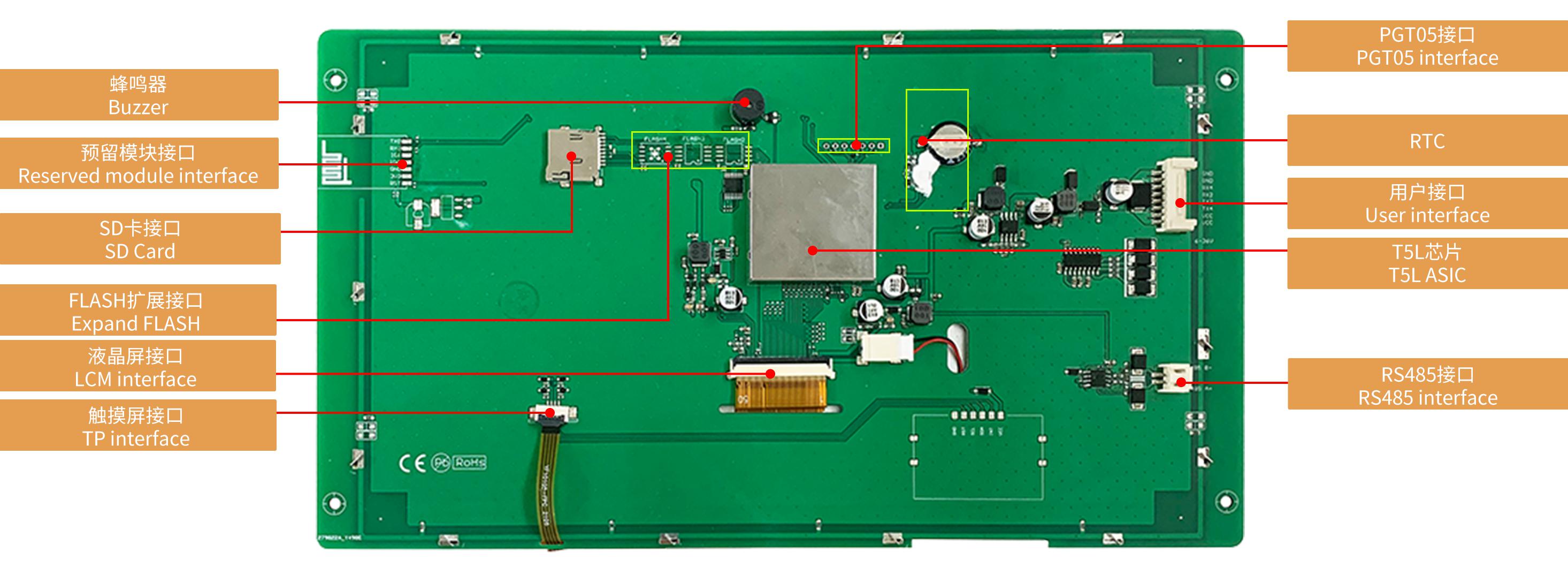

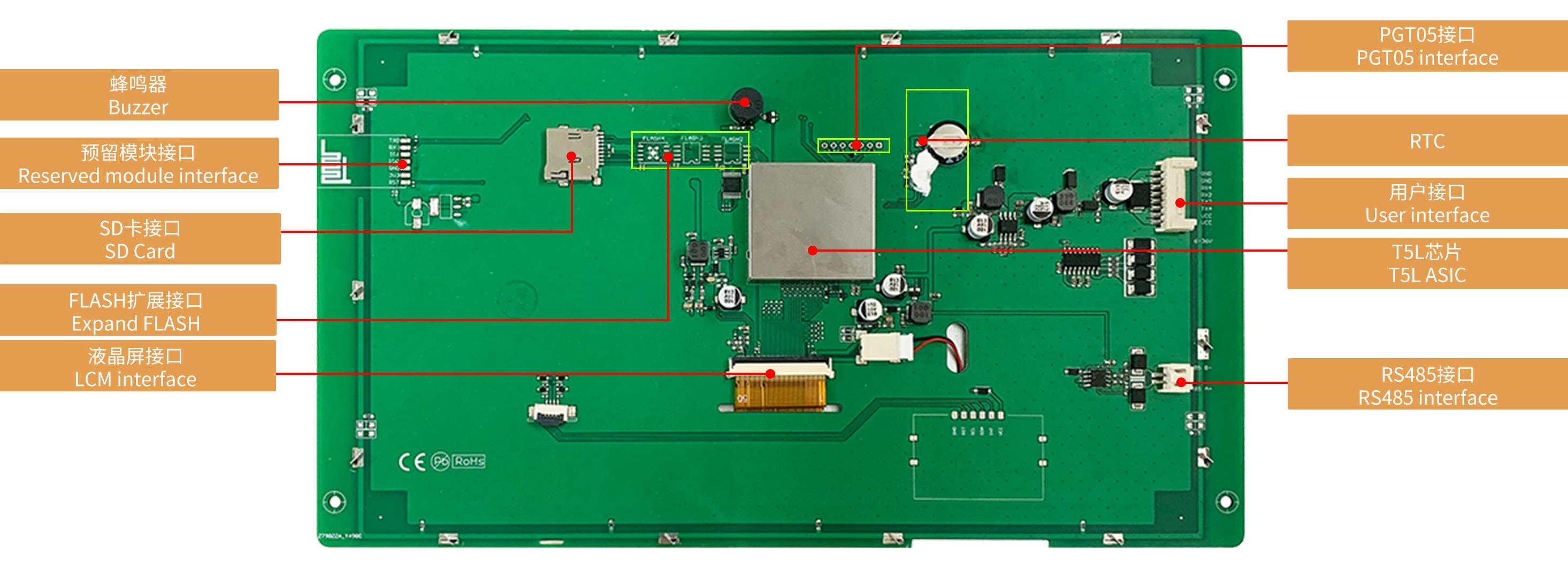

Пользовательский интерфейс и периферия
Периферия	DMG10600K101_03WTC CTP, RTC, зуммер / DMG10600K101_03WTR RTP, RTC, зуммер / DMG10600К101_03WN часы реального времени, зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=12В, подсветка включена, 340мА. VCC=12В, подсветка выключена, 100мА
Рабочая среда
Рабочая температура	-20℃ ~ 70℃ (12 В при 60% относительной влажности)
Температура хранения	-30℃~80℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
Тест на старение	72 часа старения при высокой температуре при 50 ℃
ESD test	Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FCC50_0.5mm, интерфейс RGB
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 2.5~ -5.0В. Выход 0: Iвых = -1 мА; -0.5~ -2.5В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 0~2.5В. Вход 0: Iin = -1 мА, -2.5~ -2В
Входной интерфейс	UART2: RS232; UART4: RS232; (доступно только после настройки ОС). UART5: RS485; (доступно только после настройки ОС)
Пользовательский интерфейс	2Pin_2.0мм для RS485, 8Pin_2.0мм для RS232
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: RS232; UART4: RS232; (Доступно только после настройки ОС) UART5: RS485; (Доступно только после настройки ОС)
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 四种模式可选（OS 配置）4 modes (OS configuration) Interface Cable 8Pin_2.0mm
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Interface
RS485	Есть
RS485 Interface	2Pin_2.0mm (RS485)
Память
Flash расширение	Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-02-24
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10600K101_03WTC
