Display Parameters | |||||
Properties | Parameters | Description | |||
Color | 16.7M (16777216) colors | 24 bit color 8R8G8B | |||
Panel Type | IPS | IPS process, TFT LCM with wide viewing angle | |||
Viewing Angle | 85/85/85/85 (L/R/U/D) | Best View: symmetrical | |||
Active Area (A.A.) | 343.2mm (W)*192.6mm (H) | 1920*1080 Pixel | |||
Visible Area (V.A.) | 342.2mm (W)*191.6mm (H) | 1920*1080 Pixel | |||
Resolution | 1920*1080 Pixel | Available for 0°/90°/180°/270° rotated display | |||
Backlight | LED | ≥20000H (time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) | |||
Brightness | 200nit | 100 levels adjustment(It's not recommend to set brightness to 1%~30% of the maximum, which may lead to LCD flicker.) | |||
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. |
Voltage & Current | |||||
Properties | Conditions | Min | Typ | Max | Unit |
Power Voltage | - | 7 | 12 | 36 | V |
Operation Current | VCC = +12V, Backlight on | - | 310 | - | mA |
VCC = +12V, Backlight off | - | 140 | - | mA | |
Recommended power supply: 12V 0.5A DC |
Reliability Test | |||||
Properties | Conditions | Min | Typ | Max | Unit |
Working Temperature | 60%RH at 12V voltage | -10 | 25 | 60 | ℃ |
Storage Temperature | - | -20 | 25 | 70 | ℃ |
Working Humidity | 25℃ | 10% | 60% | 90% | RH |
Protective Paint | Yes | ||||
ESD | Air discharge±4KV, Contact discharge ±4K |

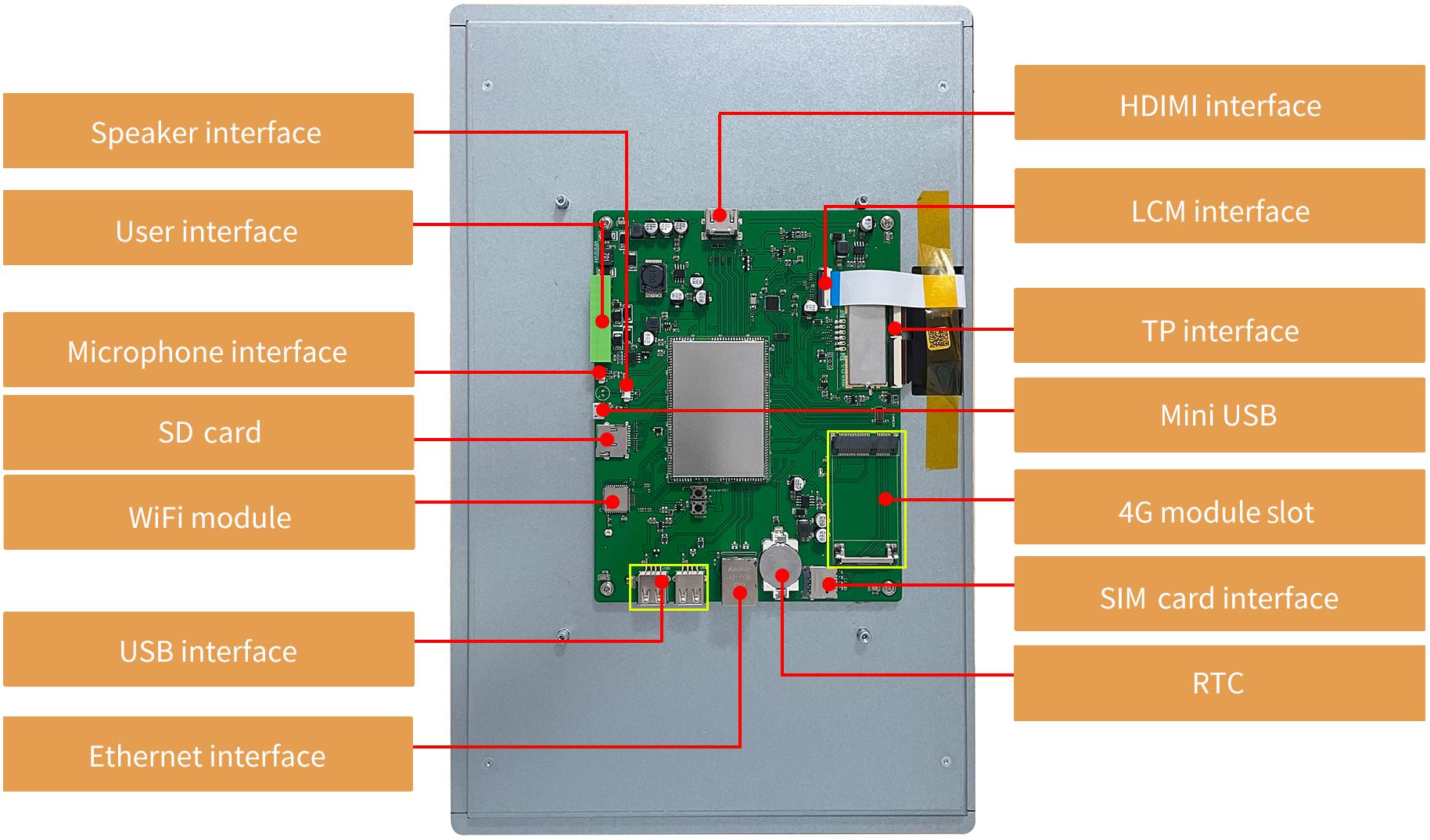

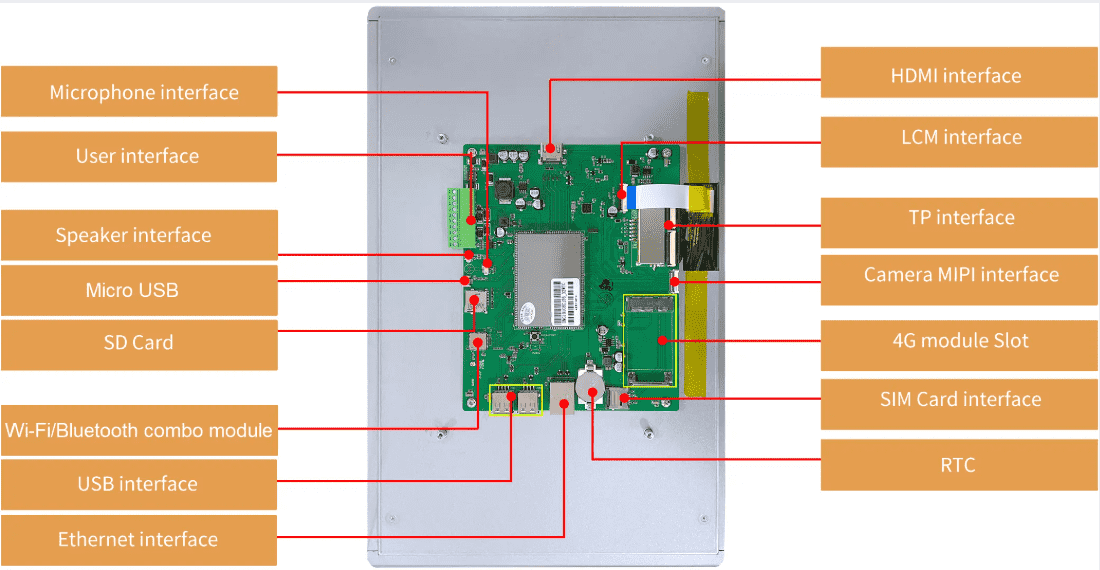

Peripherals and Interfaces | |||||
Properties | Parameters | Description | |||
Interface | 2-way RS232 | UART5 & UART9 | |||
1-way RS485 | UART8 | ||||
1-way TTL/COMS | UART0 (Debug interface) | ||||
USB Interface | 3-way | HOST*2,OTG*1 | |||
Headphone Interface | 1-way | 3.5mm spacing interface | |||
Speaker Interface | 1-way | 2Pin_1.25mm interface | |||
Microphone Interface | 1-way | 2Pin_1.25mm interface | |||
Camera Interface | 1-way | USB, Not supported by Mipi | |||
SD Card Slot | 1-way | Drawer type card slot (Max 64G) | |||
Ethernet Interface | 1-way | 10/100Mbps | |||
WIFI Module | 1-way | WIFI_ITM-WIFI-SD41,Bluetooth | |||
RTC | 1-way | Button cell for power supply. Accuracy: ±20ppm @25℃ | |||
HDMI | 1-way | HDMI interface |
Interface | |||||
Properties | Conditions | Min | Typ | Max | Unit |
Baud Rate | User Set | 2400 | 115200 | 230440 | bps |
Output Voltage (TXD) |
Output 1 | - | -5 | - | V |
Output 0 | - | 5 | - | V | |
Input Voltage (RXD) |
Input 1 | - | -5 | - | V |
Input 0 | - | 5 | - | V | |
Baud Rate | User Set | 2400 | 115200 | 921600 | bps |
(V_AB) | Output 1 | 2.5 | 5 | - | V |
Output 0 | - | -5 | -2.5 | V | |
(V_AB) | Input 1 | 0 | 2.5 | - | V |
Input 0 | - | -2.5 | -0.2 | V | |
Interface | Support TTL/COMS,RS232 or RS485 level | ||||
Socket | 10Pin_3.81mm Socket |
"Широкий спектр применения, охватывающий практически все аспекты жизни, такие как области промышленного контроля, запросы общественной информации / Коммерческая реклама / Умный дом" / Зарядный комплекс / 3D-принтер / Торговые автоматы и т.д
Конкретные требования могут быть настроены в соответствии с потребностями пользователя."
Основные параметры | ||
Степень применения | Коммерческий класс | |
Дисплей | ||
Диагональ | 15.6" | |
Разрешение | 1920×1080 | |
Срок жизни | ≥ 20 000ч | |
Яркость | 200 nit | Другие товары |
Цветность | 16.7M (16777216) 24bit 8R8G8B | Другие товары |
Тип ЖК-дисплея | IPS, TFT LCD | Другие товары |
Угол обзора(V.A.) | Широкий угол обзора: 85/85/85/85 (L/R/U/D) | |
Поддержка поворота 0°/90°/180°/270° | Есть | Другие товары |
Область отображения (Active Area, A.A.) | 343.2*192.6 | |
Область просмотра (View Area, V.A.) | 342.2*191.6 | |
Подсветка | LED | |
Размеры | ||
Размеры (ШxВxГ), мм | 389.2*248.6*26.5 | |
Сенсорные параметры | ||
Твердость поверхности | (CTP) 6H | |
Светопропускание | Более 90% | |
Напряжение и ток | ||
Напряжение питания, В | 12...36В тип.12V | |
Напряжение питания, тип. | 12V | Другие товары |
Рабочий ток | VCC = +12 В, подсветка включена 310mA. VCC = +12 В, подсветка выключена 140mA | |
Рабочая среда | ||
Рабочая температура | -10...60°С тип. 25°С | |
Температура хранения | -20...70°С | |
Рабочая влажность | 10...90% | |
ESD test | Воздушный разряд ±4 кВ, контактный разряд ±4K | |
Interface | ||
RS485 | Есть | |
RS485 Interface | UART8 | |
Интерфейс | ||
Скорость передачи данных | 2400...921600 тип. 115200 | |
Выходное напряжение | Выход 1: -5V. Выход 0: 5V | |
Входное напряжение (RXD) | Вход 1: -5V. Вход 0: 5V | |
SD card slot | Drawer type card slot(Max 64G) | |
USB | HOST*2, OTG*1 | Другие товары |
Интерфейс | Поддержка уровня TTL / COMS, RS232 или RS485 | |
WIFI interface | IEEE 802.11Bb/g/n, 2.4G, Bluetooth | |
HDMI interface | Есть | |
4G module | Not configured (Configurable for 4G module) | Другие товары |
WLAN | 10/100 Мбит/с | |
Интерфейс камеры | USB, Not supported by Mipi | Другие товары |
RTC (Super-capacitor) | Кнопочная ячейка для питания. Точность: ±20ppm @ 25 °C | |
Разъем | Разъем 10Pin_3,81 мм | |
Формат данных | 2-полосный RS232. UART5 и UART9 1-полосный RS485. UART8 1-полосный TTL/COMS. UART0 (интерфейс отладки) | |
Динамик | Интерфейс 2Pin_1,25 мм | |
Интерфейс для наушников | 3.5mm spacing interface | |
Выходное напряжение (V_AB) | Выход 1: 2.5...- V тип. 5V. Выход 0: -...-2.5V тип. -5 | |
Входное напряжение (V_AB) | Вход 1: 0...-, тип. 2.5V. Вход 0: -...-0.2V, тип. -2.5V | |
Память | ||
RAM Memory | 2 Gbytes DDR3 | |
Flash | 8 Гбайт EMMC | |
Основные параметры управления | ||
CPU | RK3566, Cortex-A55, четырехъядерный процессор | Другие товары |

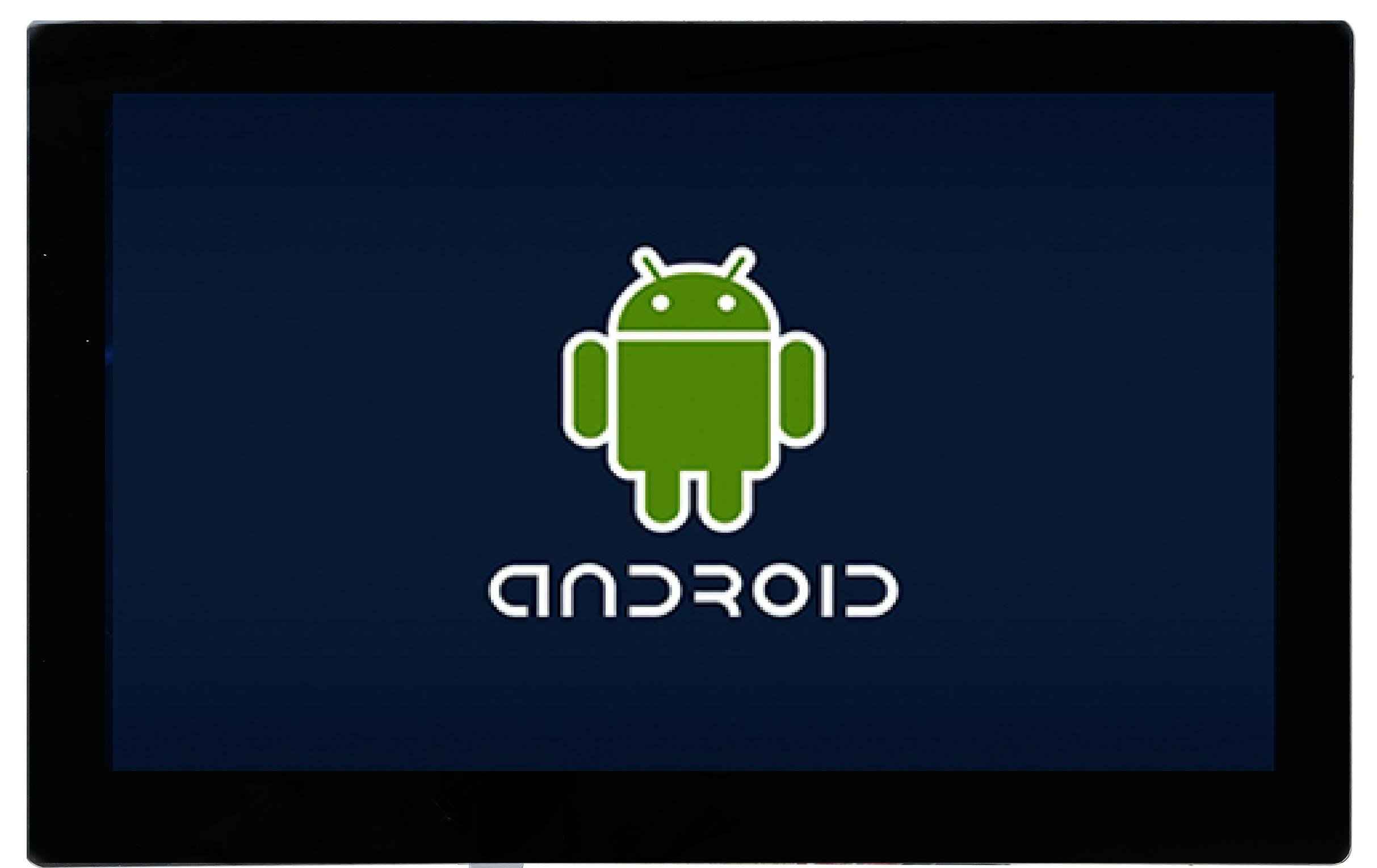

OS | Android 11 | |
Datasheet | ||
Datasheet | Загрузить | |
Версия Datasheet | 2023-06-19 | |
Datasheet | ||
Вес и габариты | ||
Высота (мм) | 26.5 | |
Ширина (мм) | 248.6 | |
Вес (грамм) | 1660 | |
Прочие | ||
WiFi | Есть | Другие товары |
Наличие в России | Да | |
Гарантия | 1 год | |
Страна бренда | Китай |
