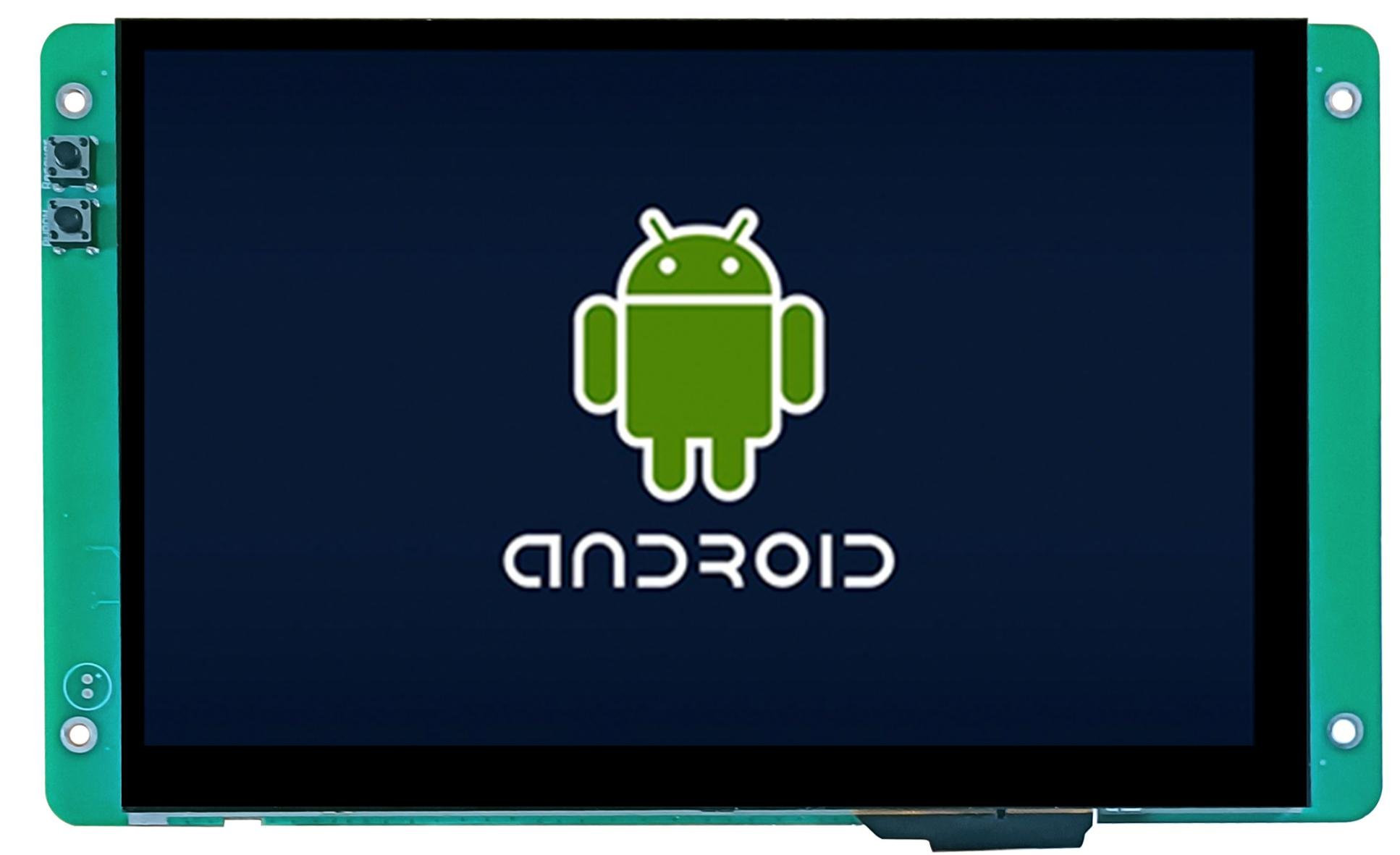

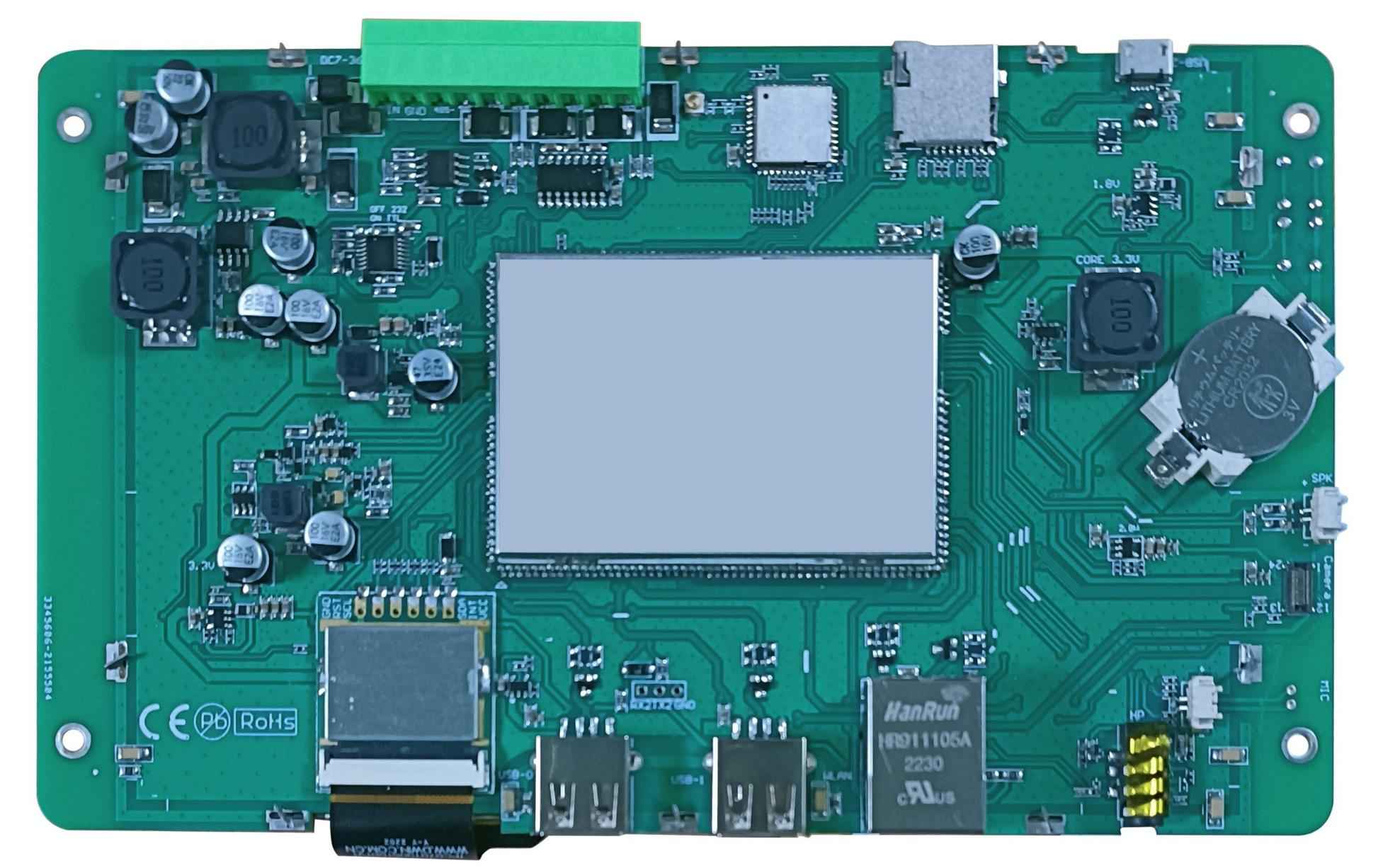

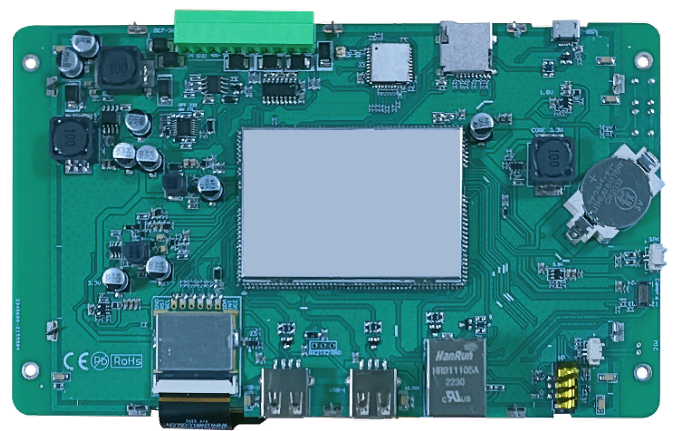

DMG12800T070_32WTC (WTCZ03) DWIN 7" IPS ЖК-дисплей Android 1280*800 промышленного класса с сенсорной емкостной панелью

DMG12800T070_32WTC (WTCZ03) DWIN 7" IPS ЖК-дисплей Android 1280*800 промышленного класса с сенсорной емкостной панелью

Motherboard Level	Industrial
CPU	RK3566, Cortex-A55, quad-core
OS	Android 11
FLASH	8Gbytes EMMC
RAM	2Gbytes LPDDR4
Примечание: Данная модель не поддерживает использование Google Play Store, если вам нужна версия Google Play Store, пожалуйста, обратитесь к следующим моделям: DMG12800C070_32WTCZ03 DMG12800T070_32WTCZ01 DMG10600C101_32WTCZ01

Color	16.7M (16777216)colors
Panel Type	IPS
Viewing Angle	85/85/85/85 (L/R/U/D)
Active Area (A.A.)	149.76mm (W)*93.60mm (H)
Visible Area (V.A.)	150.76mm (W)*94.60mm (H)
Resolution	1280*800 Pixel
Backlight	LED
Brightness	250nit

Power Voltage	7~36V
Operation Current	VCC = +12V, Backlight on, 310mA
	VCC = +12V, Backlight off, 140mA
Recommended power supply: 12V 0.5A DC

Working Temperature	-20~70℃, 60%RH at 12V voltage
Storage Temperature	-30~80℃
Working Humidity	10%~90%RH
Protective Paint	Yes
ESD	Air discharge±8KV; Contact discharge±6KV
EFT	Group pulse interference ±2KV

COM	UART5 & UART9
	UART8
	UART0 (Debug interface)
USB Interface	HOST2, OTG1
Headphone Interface	3.5mm spacing interface
Speaker Interface	2Pin_1.25mm interface
Microphone Interface	2Pin_1.25mm interface
Camera Interface	USB, Not supported by Mipi
SD Card Slot	Drawer type card slot (Max 64G)
Ethernet Interface	10/100Mbps
WIFI Module	WIFI_ITM-WIFI-SD41, Bluetooth
RTC	Button cell for power supply. Accuracy: ±20ppm @25℃

DMG12800T070_32WTC (WTCZ03) DWIN 7" IPS ЖК-дисплей Android 1280*800 промышленного класса с сенсорной емкостной панелью

Описание товара:

Описание товара

DWIN 7" IPS ЖК-дисплей Android 1280*800 промышленного класса с сенсорной емкостной панелью
DMG12800T070_32WTC

Master Control Parameters

Display Parameters

Voltage & Current

Reliability Test

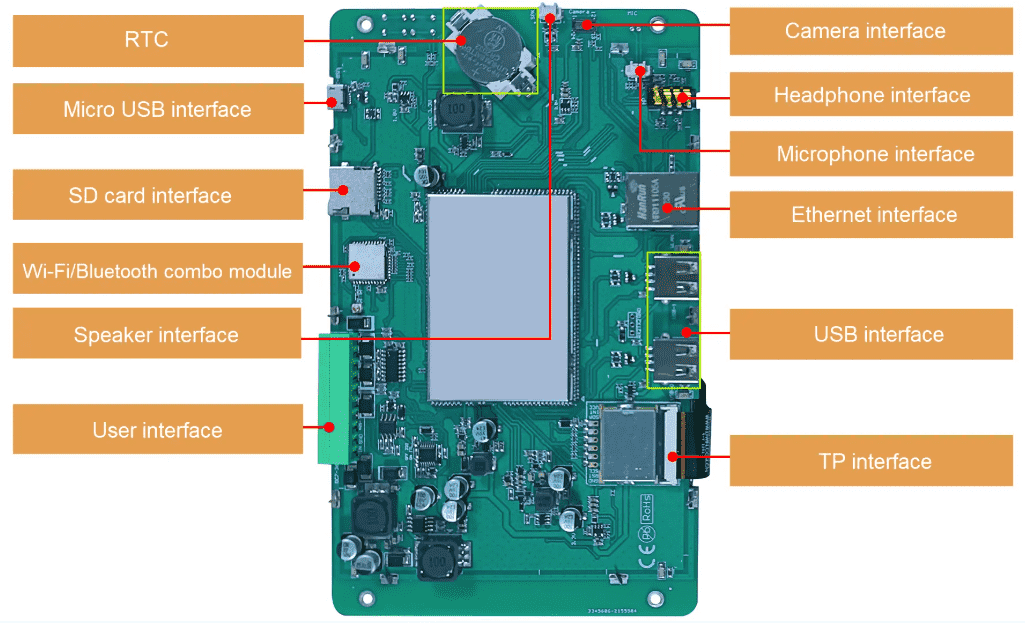

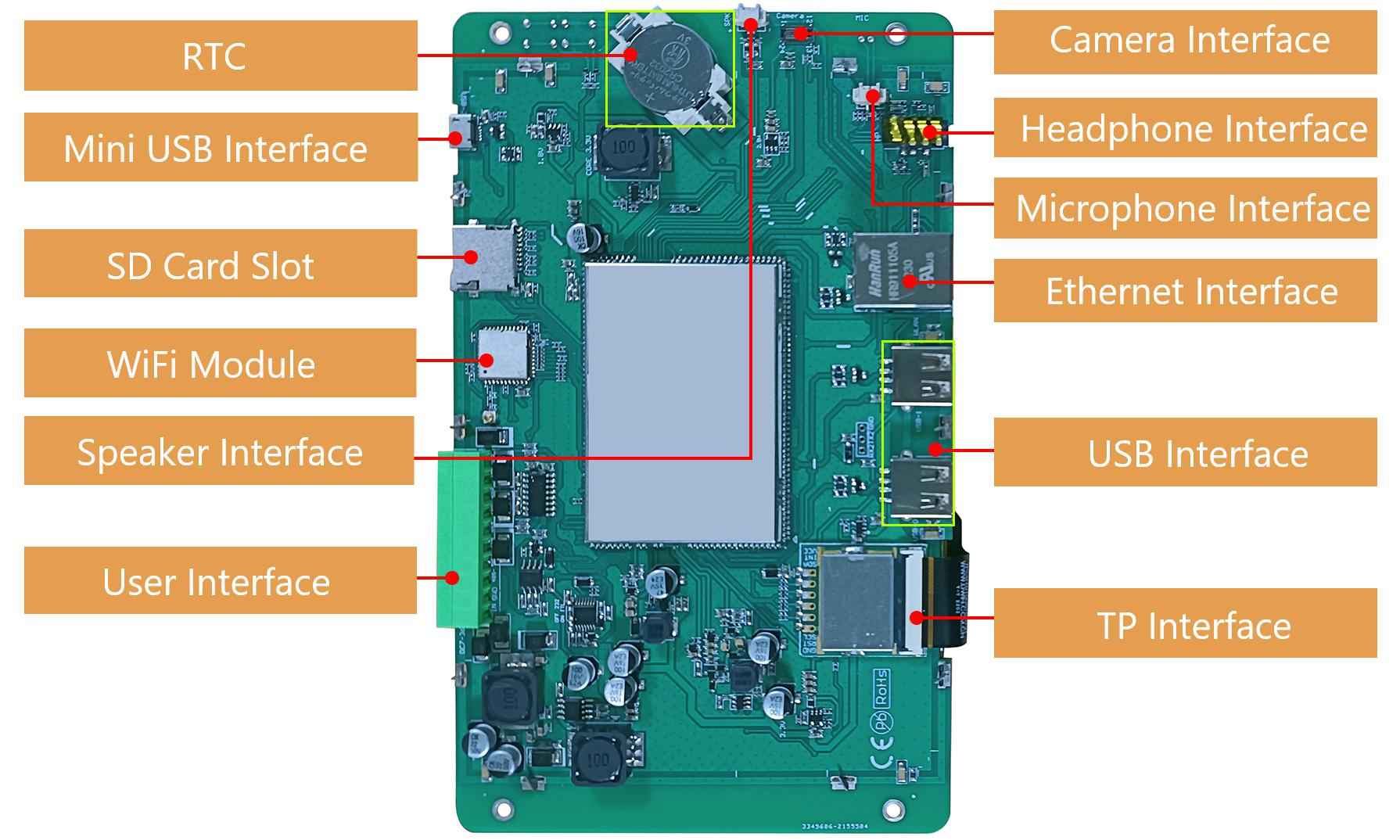

Peripheral Interface

Interface Parameters

Application

Характеристики

C этим товаром искали

Похожие товары (8)

Файлы

Baud Rate	2400~230440bps, typical value: 115200bps
Output Voltage (TXD)	Output 1: -5.0V
Output Voltage (TXD)	Output 0: 5.0V
Input Voltage (RXD)	Input 1: -5.0V
Input Voltage (RXD)	Input 0: 5.0V
Baud Rate	2400~921600bps, typical value: 115200bps
(V_AB)	Output 1: 2.5~5V
(V_AB)	Output 0: -5~-2.5V
(V_AB)	Input 1: 0~2.5V
(V_AB)	Input 0: -2.5~-0.2V
Interface	Support TTL/COMS,RS232 or RS485 level
Socket	10Pin_3.81mm Socket

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	1280×800	Другие товары
Срок жизни	≥ 20 000ч
Яркость	250 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Угол обзора（V.A.)	Широкий уол обзора: 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.)	149.76*93.60
Область просмотра (View Area, V.A.)	150.76*94.60
Подсветка	LED
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Твердость поверхности	6H
Светопропускание	Более 90%
Тип Touch-панели	Standard
Напряжение и ток
Напряжение питания, В	7~36В, тип 12V
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12V, Backlight on 310mA. VCC = +12V, Backlight off 140mA
Рабочая среда
Рабочая температура	-20...70℃, 60% RH at 12V
Температура хранения	-30...80℃
Рабочая влажность	10...90% RH
ESD test	Air discharge±8KV; Contact discharge±6KV
EFT test	Group pulse interference ±2KV
Interface
RS485	Есть
Интерфейс
Скорость передачи данных	2400~230440 bps, typical value: 115200 bps
Выходное напряжение	Output 1: -5.0V Output 0: 5.0V
Входное напряжение (RXD)	Input 1: -5.0V Input 0: 5.0V
Пользовательский интерфейс	UART5 & UART9, UART8, UART0 (Debug interface)
SD card slot	Drawer type card slot(Max 64G)
USB	HOST2, OTG1	Другие товары
Интерфейс	Support TTL/COMS,RS232 or RS485 level
WLAN	10/100Mbps
Интерфейс камеры	USB, Not supported by Mipi	Другие товары
RTC (Super-capacitor)	Button cell for power supply. Accuracy: ±20ppm @25℃
Разъем	10Pin_3.81mm Socket
Интерфейс динамика	2Pin_1.25mm	Другие товары
Выходное напряжение (V_AB)	Output 1: 2.5~5V Output 0: -5~-2.5V
Входное напряжение (V_AB)	Input 1: 0~2.5V Input 0: -2.5~-0.2V
Память
RAM Memory	2 Gbytes LPDDR4
Flash память	8Gbytes EMMC5.0
Основные параметры управления
CPU	RK3566, Cortex-A55, четырехъядерный процессор	Другие товары
OS	Android 11
Datasheet
Datasheet	Загрузить
Datasheet
Размеры
Размеры (ШxВxГ), мм	187.0112.123.5
Вес и габариты
Ширина (мм)	112.1
Вес (грамм)	310
Прочие
WiFi	Есть	Другие товары
Артикул	DMG12800T070_32WTC
