DWIN
Товар участвует в акции:
DWIN
Артикул: DMG12800C070_33WTC

Описание товара:

  • DMG12800C070_33WTC DWIN 7" емкостный экран Android 1280*800 коммерческого класса.
  • Коммерческий интеллектуальный дисплейный терминал Android на базе RK3288, работающий под управлением операционной системы Android 8.1.
  • 7.0-дюймовый, разрешение 800*1280 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, CTP.
  • Совместимость с Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновления с USB и SD-карт.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.
  • Доступно для портов RS232 и RS485 для подключения и обмена данными с внешними устройствами.

Характеристики:
Разрешение
Срок жизни
≥ 30 000ч
Яркость
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
186.94×112.14×22.38
Вес нетто
310
Цветность
Тип ЖК-дисплея
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

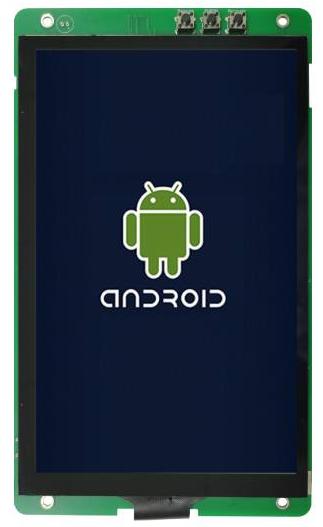

DWIN 7" емкостный экран Android 1280*800 коммерческого класса

DMG12800C070_33WTC

dmg12800

Master control Parameters

Motherboard level Commercial
CPU RK3288 Quad-core 1.8GHz ARM Cortex-A17
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3
OS Android 8.1

Display Parameters

Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
View Area (V.A.) 151.12 mm(W)*94.60mm (H)
Active Area (A.A.) 150.72mm (W)*94.20mm (H)
Resolution 800*1280 Pixel
Backlight LED
Brightness 300nit

Voltage & Current

Power Voltage 7~36V
Operation Current VCC = +12V, Backlight on  (360 mA)
VCC = +12V, Backlight off  (120 mA)
Recommended power supply 12V 1A DC

Reliability Test

Working Temperature -10~50℃, 60%RH at 12V voltage
Storage Temperature -20~60℃
Working Humidity 10%~90%RH
ESD Air discharge±4KV, Contact discharge ±4K
Protective Paint Yes

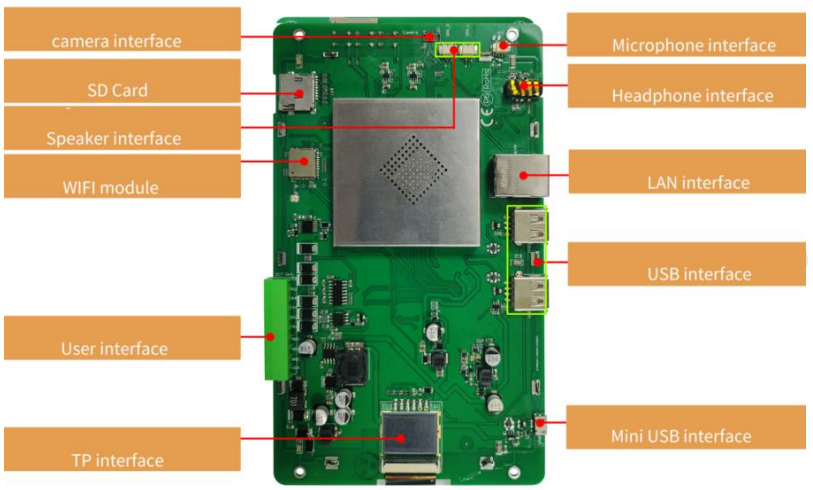

Peripherna Interface

COM UART1 & UART4
UART3
UART2(Debug interface)
USB interface HOST*2, OTG*1
Headphone interface 3.5mm spacing interface
Speaker interface Left & right
Microphone interface On board
Camera interface Mipi&USB
SD card slot Drawer type card slot(Max 64G)
WLAN interface 10/100Mbps
WIFI interface IEEE 802.11Bb/g/n,2.4G,Bluetooth
Key Masrom, Recover, PWRON

Peripherna Interface

UART1/4 baud rate 2400~230440bps, typical value: 115200bps
UART output voltage (TXD) Output 1; Type:-5 V
Output 0; Type:5 V
UART input voltage (RXD) Input 1; Type:-5 V
Input 0; Type:5 V
UART3 baud rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB)
Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB)
Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
UART mode UART1:RS232*1
UART2:TTL*1(debugging interface, not available to user)
UART3:RS485*1
UART4:RS232*1
Interface cable 10Pin_3.81mm Socket

Application

1

12 (1)




Характеристики

Дисплей
Разрешение 1280×800 Другие товары
Срок жизни ≥ 30 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 150.72×94.20
Область просмотра (View Area, V.A.) 151.12×94.60
Подсветка LED
Основные параметры
Защитное покрытие Есть
Размеры
Размеры (ШxВxГ), мм 186.94×112.14×22.38
Вес нетто 310
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Рабочий ток VCC = +12V, Backlight on (360 mA) VCC = +12V, Backlight off (120 mA)
Рабочая среда
Рабочая температура -20..+70℃
Температура хранения -30..+80℃
Рабочая влажность 10%~90%RH
ESD test Air discharge±4KV, Contact discharge ±4K
Интерфейс
LCM интерфейс Интерфейс HDMI
Скорость передачи данных UART1/4 baud rate User Defined 2400-230440 bps (тип 115200). UART3 baud rate User Defined 2400-921600 bps (тип 115200)
Выходное напряжение Output 1: Type: -5 V. Output 0: Type: 5 V
Входное напряжение (RXD) Input 1: Type: -5 V. Input 0: Type: 5V
Входной интерфейс UART1: RS232*1. UART2: TTL*1(debugging interface, not available to user). UART3:RS485*1. UART4: RS232*1
SD Drawer type card slot(Max 64G)
Разъем 10Pin_3.81mm Socket
Формат данных UART1:RS232*1. UART2:TTL*1(debugging interface, not available to user). UART3:RS485*1. UART4:RS232*1
USB HOST*2, OTG*1 Другие товары
Интерфейс камеры Mipi & USB Другие товары
Interface
RS485 Есть
RS485 Interface UART3:RS485*1
Память
Flash 8 Гбайт EMMC5.0
Основные параметры управления
CPU Четырехъядерный процессор RK3288 с частотой 1,8 ГГц ARM Cortex-A17 Другие товары
OS Интерфейс USBHT*2, OTG*1 Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-07-05
Datasheet
Вес и габариты
Высота (мм) 22.38
Ширина (мм) 112.14
Вес (грамм) 310
Прочие
WLAN интерфейс10/100 Мбит/с
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай
