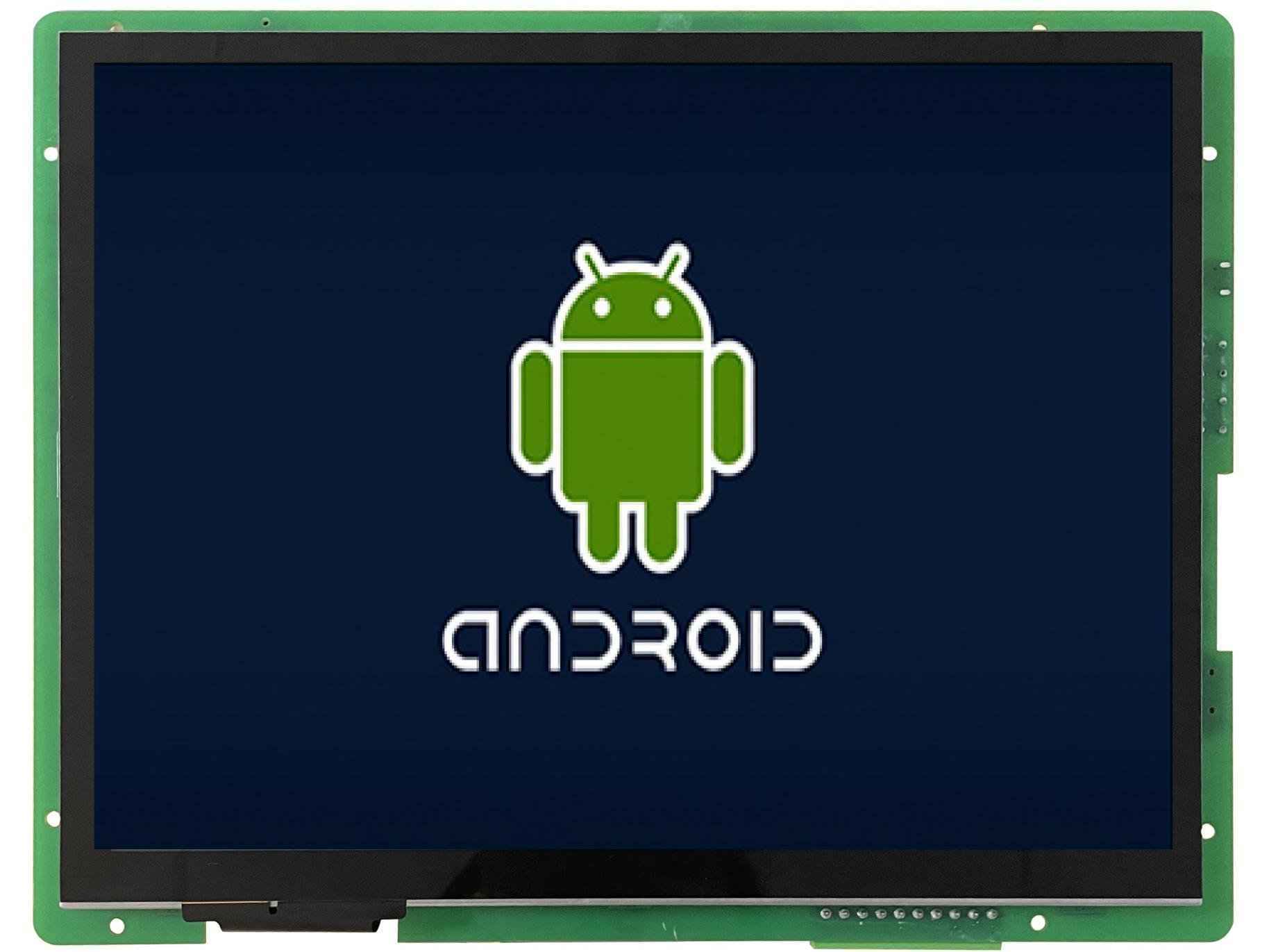

DMG10768T104_34WTC DWIN 10.4" ёмкостный Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью

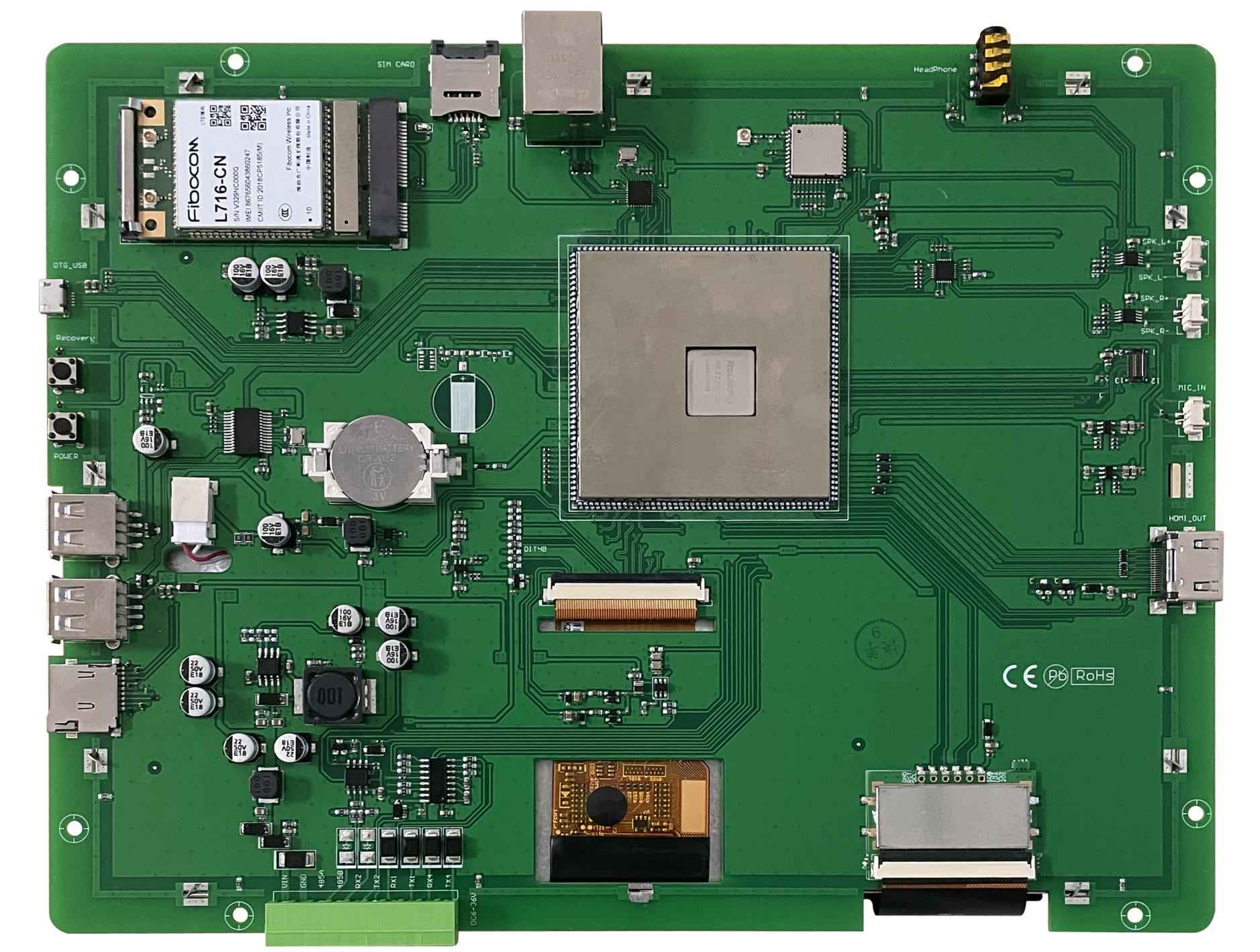

DMG10768T104_34WTC DWIN 10.4" ёмкостный Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью фото 2
DMG10768T104_34WTC DWIN 10.4" ёмкостный Android-дисплей 1024*768 промышленного класса с сенсорной ёмкостной панелью фото 3
DWIN
Отзывов: 0
Артикул: DMG10768T104_34WTC

Описание товара:

  • DMG10768T104_34WTC DWIN 10.4" Android-дисплей 1024*768 16.7М цветов, IPS ЖК-дисплей с защитой от ультрафиолета, промышленного класса с сенсорной ёмкостной панелью.
  • Промышленный интеллектуальный дисплейный терминал Android на базе RK3288, работающий под управлением ОС Android 8.1.
  • Совместим с 4G, Wi-Fi, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновления с USB и SD-карт.
  • Доступен порт RS232 и RS485 для подключения и обмена данными с внешними устройствами.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.

Характеристики:
Все характеристики
Степень применения
Коммерческий класс
Диагональ
10.4"
Разрешение
1024×768
Срок жизни
≥ 30 000ч
Яркость
250 nit
Анти-УФ
Да
WiFi
Есть
Размеры (ШxВxГ), мм
247.8×193.7×25.4
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.4" Android-дисплей 1024*768 16.7М цветов, IPS ЖК-дисплей с защитой от ультрафиолета, промышленного класса с сенсорной ёмкостной панелью
DMG10768T104_34WTC

DMG10768T104_34WTC3

Master Control Parameters

Motherboard level Industrial
CPU RK3288, ARM Cortex-A17, Quad-core
OS Android 8.1
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3

Display Parameters

Color 16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 211.2mm (W)*158.4mm (H)
View Area (V.A.) 211.2mm (W)*158.4mm (H)
Resolution 1024*768 Pixel
Backlight LED
Brightness 250nit

Voltage & Current

Power Voltage 7~36V
Operation Current VCC = +12V, Backlight on  (490 mA)
VCC = +12V, Backlight off  (260 mA)
Recommended power supply: 12V 1A DC

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal coating Yes
ESD Air discharge±8KV; Contact discharge±6KV
EFT Group pulse interference ±2KV

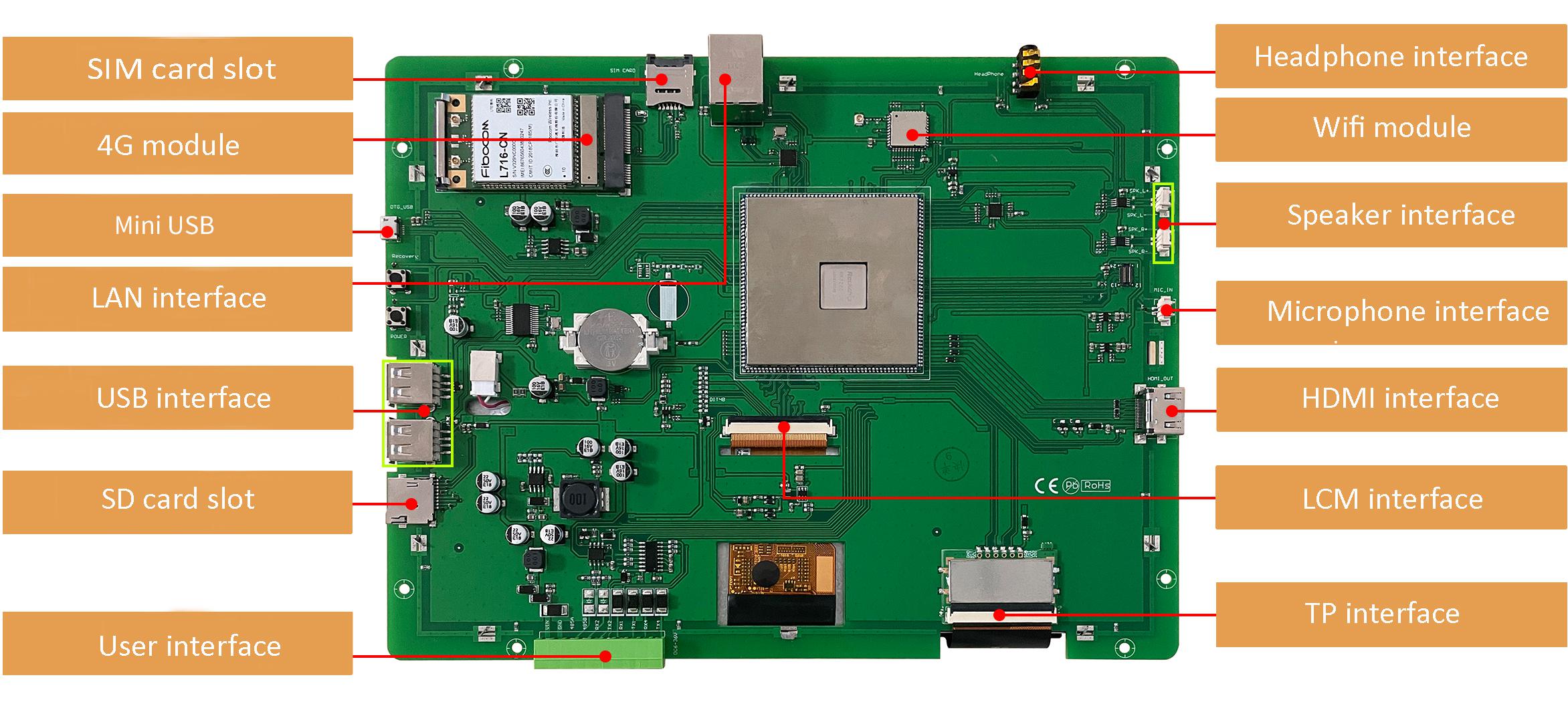

Peripheral Interface

COM UART1 & UART4
UART3
UART2(Debug interface)
USB Interface HOST*2,OTG*1
Headphone Interface 3.5mm spacing interface
Speaker Interface Left & right
Microphone Interface 1-way
Camera Interface Mipi&USB
SD Card Slot Drawer type card slot(Max 64G)
SIM Card Slot Drawer type card slot
4G Module PCIE-RM310-F0
LAN 10/100Mbps
WIFI WIFI_ITM-WIFI-SD41,Bluetooth
RTC Button cell for power supply, Accuracy: ±20ppm @25℃
HDMI Interface HDMI interface

Interface Parameters

Baud Rate 2400~230440bps, typical value: 115200bps
Output Voltage
(TXD) 		Output 1; Type: -5 V
Output 0; Type: 5 V
Input Voltage
(RXD) 		Input 1; Type:  -5 V
Input 0; Type: 5 V
Baud Rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB) 		Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB) 		Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1


Характеристики

Основные параметры
Степень применения Коммерческий класс
Анти-УФ Да
Дисплей
Диагональ 10.4"
Разрешение 1024×768
Срок жизни ≥ 30 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора（V.A.) Широкий симметричный угол обзора: 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 211.2×158.4
Область просмотра (View Area, V.A.) 211.2×158.4
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 247.8×193.7×25.4
Вес нетто 830
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 7...36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on - 490mA. VCC = +12V, Backlight off - 260mA
Рабочая среда
Рабочая температура -20...70℃, тип. 25℃
Температура хранения -30...80℃
Рабочая влажность 10...90%, тип. 60%
ESD test Разряд воздуха±8 кВ; Контактный разряд ±6 кВ
EFT test Групповая импульсная помеха ±2 кВ
Interface
RS485 Есть
RS485 Interface UART3
Интерфейс
Скорость передачи данных 2400...230440 bps, тип. 115200
Выходное напряжение Output 1: -...-, тип. -5V. Output 0: -...-, тип.5V
Входное напряжение (RXD) Input 1: -...-, тип. -5V. Input 0: -...-, тип. 5V
Входной интерфейс Support TTL/COMS,RS232 or RS485 level
SD card slot Drawer type card slot(Max 64G)
USB HOST*2, OTG*1 Другие товары
Интерфейс Support TTL/COMS,RS232 or RS485 level
SIM card slot Drawer type card slot
WIFI interface IEEE 802.11Bb/g/n, 2.4G, Bluetooth
HDMI interface Есть
4G module PCIE-RM310-F0 Другие товары
WLAN 10/100Mbps
Интерфейс камеры Mipi & USB Другие товары
RTC (Super-capacitor) Кнопочная ячейка для источника питания, точность: ±20 ppm при 25℃
Разъем 10Pin_3.81mm Socket
Интерфейс динамика Left & Right Другие товары
Интерфейс для наушников 3.5mm spacing interface
Выходное напряжение (V_AB) Output 1: Type: 2.5V~5V. Output 0: Type: -5 V~-2.5V
Входное напряжение (V_AB) Input 1: Type: 0~2.5V. Input 0: Type: -2.5~-0.2V
Память
RAM Memory 2 Gbytes DDR3
Flash 8 Гбайт EMMC5.0
Основные параметры управления
CPU RK3288, ARM Cortex-A17, четырехъядерный Другие товары
OS Android 8.1
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-09
Datasheet
Вес и габариты
Высота (мм) 25.4
Ширина (мм) 193.7
Вес (грамм) 830
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай
