DWIN
Артикул: DMG10600C101_32WTC

Описание товара:

  • DMG10600C101_32WTC DWIN 10.1" ЖК-дисплей Android 1024*600 коммерческого класса с сенсорной ёмкостной панелью.
  • Коммерческий интеллектуальный дисплейный терминал Android на базе RK3566 под управлением операционной системы Android 11.
  • Единственное отличие: DMG10600C101_32WTCZ01 с предустановленным магазином Google Play, DMG10600C101_32WTC - нет.
  • 10.1 дюйма, разрешение 1024*600 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора, емкостный сенсорный экран.
  • Совместимость с WIFI, Bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
  • Доступно для обновлений USB и SD-карт.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр, воспроизведение музыки и видео, копирование данных и т. д.
  • Доступен порт RS232 и RS485 для подключения и связи с внешними устройствами.

Другие варианты товара:
Тип Touch-панели :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
10.1"
Разрешение
1024×600
Срок жизни
≥ 20 000ч
Яркость
Защитное покрытие
Есть
WiFi
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.1" ЖК-дисплей Android 1024*600 коммерческого класса
DMG10600C101_32W

DMG10600C101_32WTC3

Master Control Parameters

Motherboard level Commercial
CPU RK3566, Cortex-A55, quad-core
OS Android 11
FLASH 8Gbytes EMMC
RAM 2Gbytes DDR4

Display Parameters

Color

16.7M(16777216)colors
Panel Type IPS
Viewing Angle 85/85/85/85 (L/R/U/D)
Active Area (A.A.) 222.72mm (W)*125.28mm (H)
Resolution 1024*600 Pixel
Backlight LED
Brightness 200nit

Voltage & Current

<
Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on  (430 mA)
VCC = +12V, Backlight off  (160 mA)
Recommended power supply: 12V 1A DC
Reliability Test
Working Temperature -10~60℃, 60%RH at 12V voltage
Storage Temperature -20~70℃
Working Humidity 10%~90%RH
Protective Paint Yes
ESD Air discharge ± 4KV, Contact discharge ± 4K

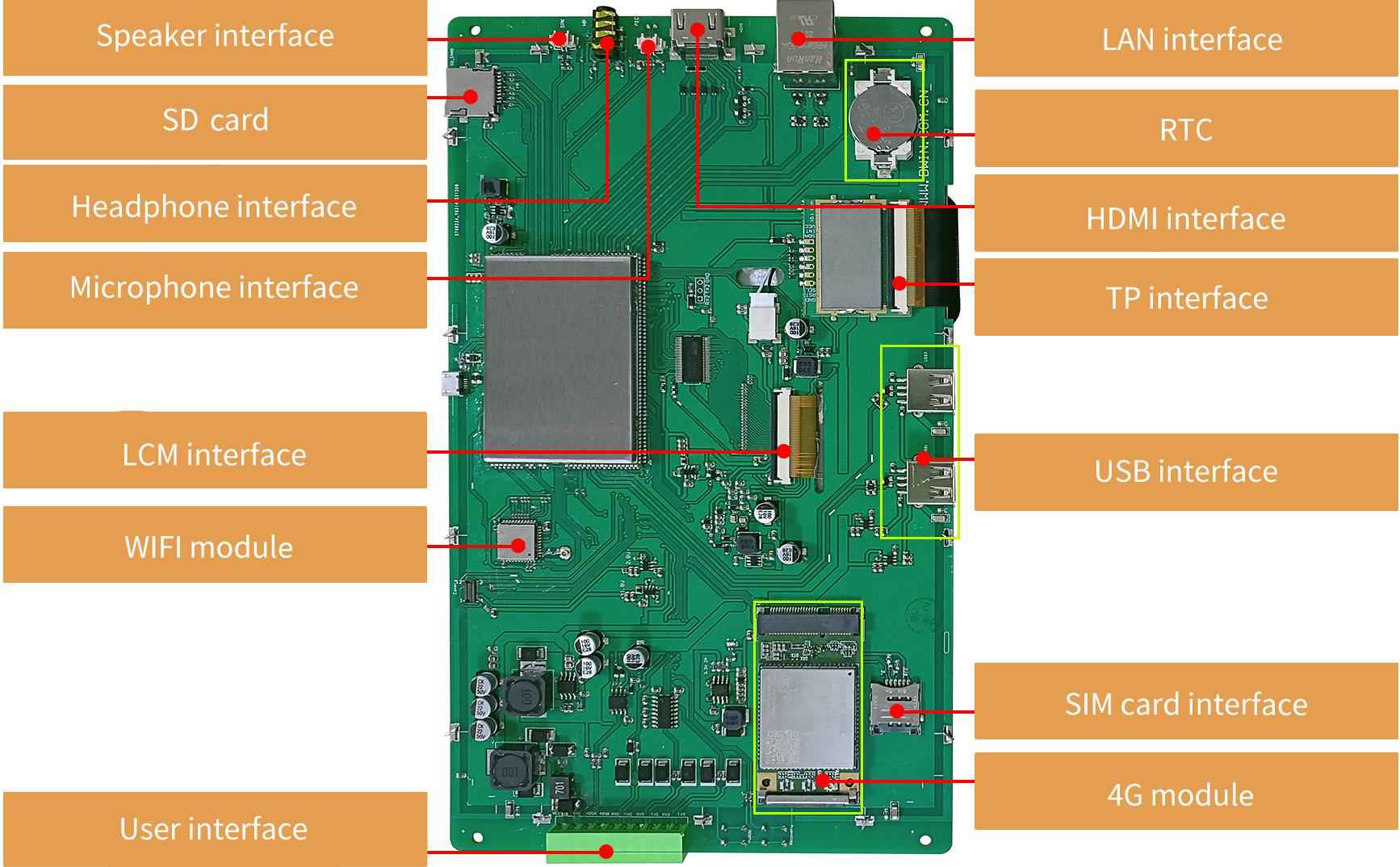

Peripheral and Interface

COM UART5 & UART9
UART8
UART0(Debug interface)
USB Interface HOST*2,OTG*1
Headphone Interface 3.5mm spacing interface
Speaker Interface 2Pin_1.25mm interface
Microphone Interface 2Pin_1.25mm interface
Camera Interface USB, Not supported by Mipi
SD Card Slot Drawer type card slot(Max 64G)
LAN Interface 10/100Mbps
HDMI Interface 1-way
WIFI Interface WIFI_ITM-WIFI-SD41,Bluetooth
RTC Button cell for power supply. Accuracy: ±20ppm @25℃

Interface Parameters

UART1/4 baud rate 2400~230440bps, typical value: 115200bps
UART output voltage (TXD) Output 1; Type:-5 V
Output 0; Type:5 V
UART input voltage (RXD) Input 1; Type:-5 V
Input 0; Type:5 V
UART3 baud rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB)
Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB)
Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1



Характеристики

Основные параметры
Степень применения Коммерческий класс
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 10.1"
Разрешение 1024×600
Срок жизни ≥ 20 000ч
Яркость 200 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора: 85/85/85/85 (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 222.72*125.28
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 257.81*148.08*23.20
Вес нетто 620
Размеры (ШxВxГ), мм 257.81*148.08*23.20
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Тип Touch-панели Standard
Напряжение и ток
Напряжение питания, В 6...36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = + 12 В, подсветка горит - 430mA. VCC = + 12 В, подсветка выключена 160mA
Рабочая среда
Рабочая температура -10...60℃, тип. 25℃
Температура хранения -20...70 ℃
Рабочая влажность 10...90% RH, тип. 60%
Interface
RS485 Есть
RS485 Interface UART8
Интерфейс
Входной интерфейс 2-сторонний RS232 UART5 & UART9. 1-сторонний RS485 UART8. 1-сторонний TTL/COMS UART0 (интерфейс отладки)
SD card slot Drawer type card slot(Max 64G)
USB HOST*2, OTG*1 Другие товары
WLAN 10/100 Мбит/с
Интерфейс камеры USB, Not supported by Mipi Другие товары
RTC (Super-capacitor) Кнопочная ячейка для питания. Точность: ± 20ppm при 25 ℃
Интерфейс динамика 2Pin_1.25mm Другие товары
Интерфейс для наушников 3.5mm spacing interface
Память
RAM Memory 2 Gbytes DDR3
Flash 8 Гбайт EMMC
Основные параметры управления
CPU RK3566, Cortex-A55, четырехъядерный Другие товары
OS Android 11
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2023-01-11
Datasheet
Вес и габариты
Вес (грамм) 620
Прочие
WiFi Есть Другие товары
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия Android серия
Страна производства Китай
Артикул DMG10600C101_32WTC

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

dmg10600c101_32wtc.rar 3D-данные , 958.6 КБ
DMG10600C101_32WTC.pdf Datasheet , 2.33 МБ
DMG10600C101_32WTCZ01.pdf Datasheet , 2.64 МБ

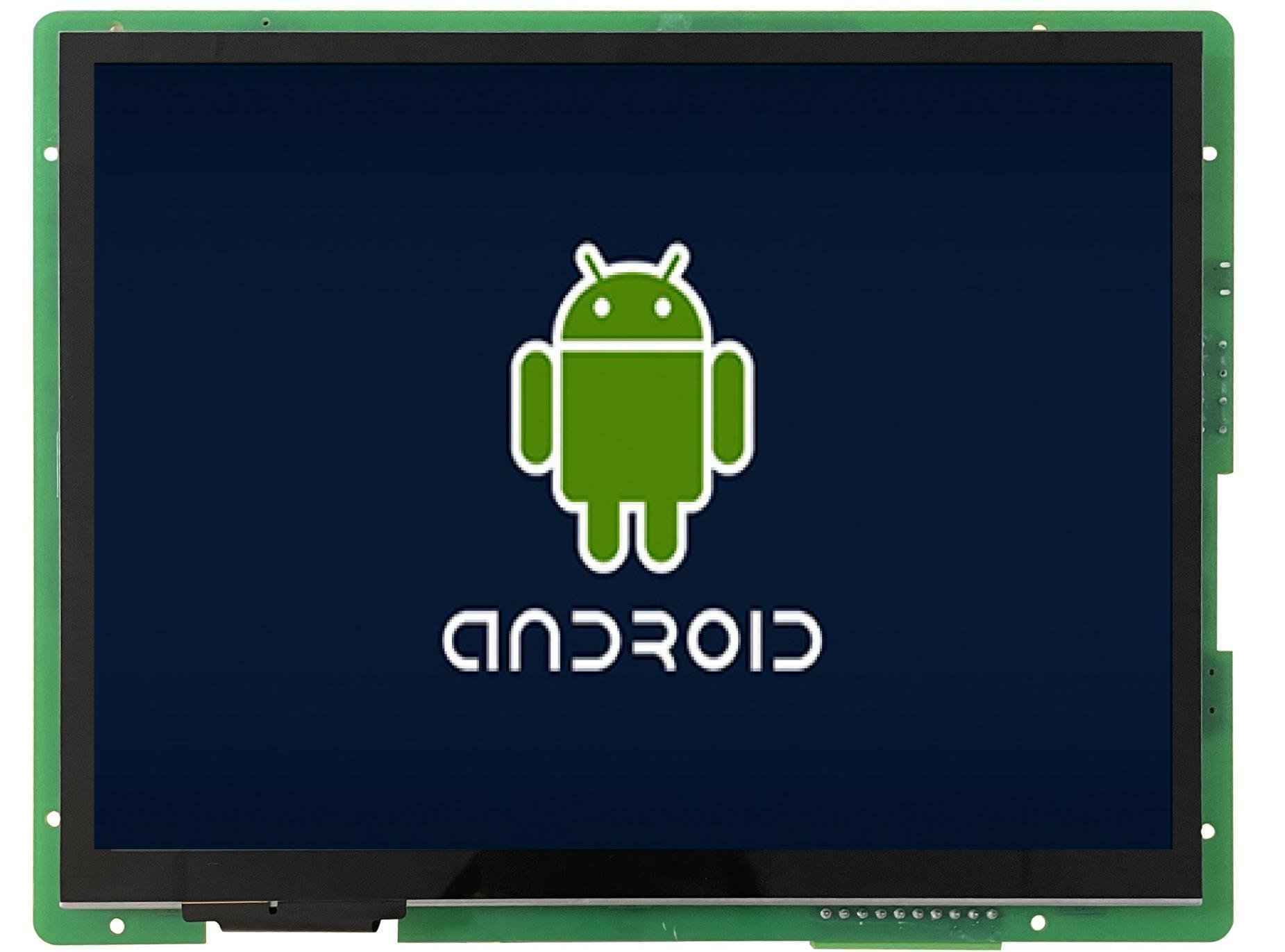

DMG10600C101_32W DWIN 10.1" ЖК-дисплей Android 1024*600 коммерческого класса
