Описание товара:

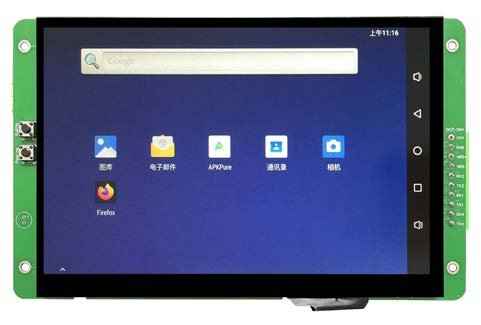

  • DMG12800T070_34WTC DWIN 7" ёмкостный ЖК-дисплей Android 1280*800 промышленного класса.
  • 7.0 дюйма, 1280*RGB*800,16,7 млн цветов, IPS-экран, CTP.
  • Промышленный интеллектуальный дисплейный терминал Android, запущенный компанией DWIN на базе RK3288, работающий под управлением ОС Android 8.1.
  • Доступно для обновления с USB и SD-карт.
  • Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр веб-страниц, воспроизведение музыки и видео, копирование данных и т.д.
  • Доступно для портов RS232 и RS485 для подключения и обмена данными с внешними устройствами.
  • Угол обзора IPS: 85/85/85/85 (L/R/U/D).

Характеристики:
3D-данные
Диагональ
7.0"
Разрешение
Срок жизни
≥ 30 000ч
Яркость
Размеры (ШxВxГ), мм
186.9×112.1×24.5
Вес нетто
330
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 7" ёмкостный ЖК-дисплей Android 1280*800 промышленного класса
DMG12800T070_34WTC

DMG12800T070-34WTC

Master control Parameters

Motherboard level Industrial
CPU RK3288, ARM Cortex-A17, Quad-core
FLASH 8Gbytes EMMC5.0
RAM 2Gbytes DDR3
OS Android 8.1

Display Parameters

Color 16.7M(16777216)colors
LCD type IPS
Viewing angle 85/85/85/85 (L/R/U/D)
Active area (A.A.) 149.8mm (W)*93.6mm (H)
Resolution 1280*800
Backlight LED
Brightness 300nit

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
ESD Air discharge±8KV; Contact discharge±6KV

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on  (360 mA)
VCC = +12V, Backlight off  (100 mA)
Recommended power supply 12V 1A DC

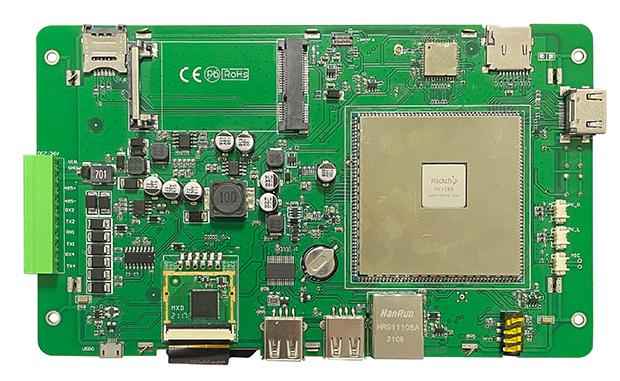

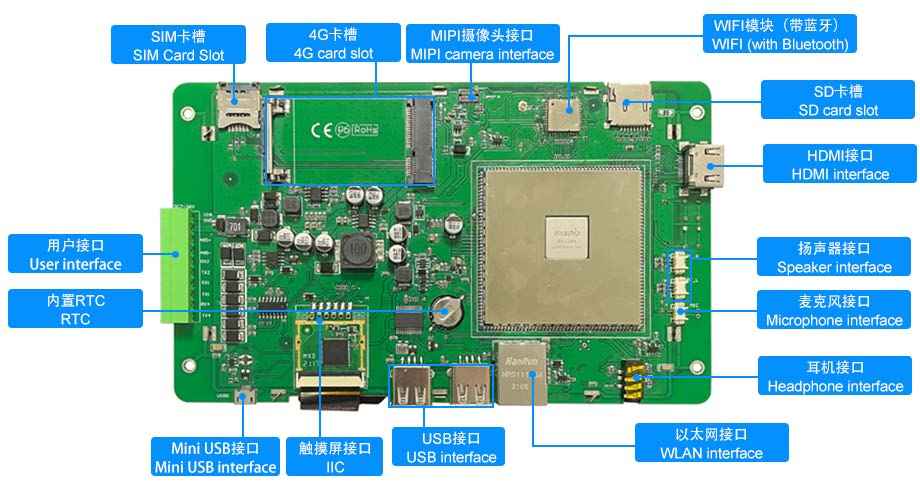

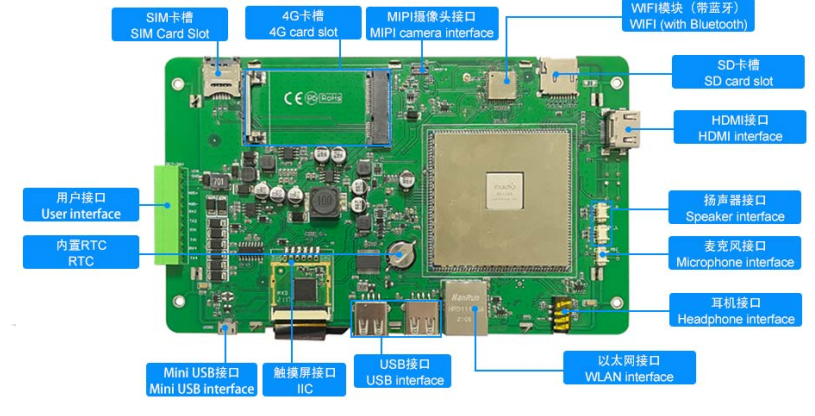

Peripherna Interface

COM UART1 & UART4
UART3
UART2(Debugging interface)
USB interface HOST*2, OTG*1
Headphone interface 3.5mm spacing interface
Speaker interface Left & right
Microphone interface On board
Camera interface Mipi & USB
SIM card slot Drawer type card slot
SD card slot Drawer type card slot(Max 64G)
Ethernet interface 10/100Mbps
WIFI interface IEEE 802.11Bb/g/n,2.4G, Bluetooth
4G module Configurable for 4G module
HDMI interface HDMI interface

Interface Parameters

Baud Rate 2400~230440bps, typical value: 115200bps
Output Voltage
(TXD)
Output 1; Type: -13.2 V
Output 0; Type: 13.2 V
Input Voltage
(RXD)
Input 1; Type: -13.2 V
Input 0; Type: 13.2 V
Baud Rate 2400~921600bps, typical value: 115200bps
UART output voltage level
(V_AB)
Output 1; Type: 2.5V-5 V
Output 0; Type: -5 V--2.5V
UART input voltage level
(V_AB)
Input 1; Type: 0-2.5 V
Input 0; Type: -2.5--0.2V
Interface Support TTL/COMS,RS232 or RS485 level
Socket 10Pin_3.81mm Socket

Application

1
12 (1)



Характеристики

3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 7.0"
Разрешение 1280×800 Другие товары
Срок жизни ≥ 30 000ч
Яркость 300 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 149.8×93.6
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 186.9×112.1×24.5
Вес нетто 330
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Память
Flash 8 Гбайт EMMC5.0
Основные параметры управления
CPU RK3288, ARM Cortex-A17, четырехъядерный Другие товары
OS Интерфейс USBHT*2, OTG*1 Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-10-12
Datasheet
Вес и габариты
Ширина (мм) 112.1
Вес (грамм) 330
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

DMG12800T070_34WTC.pdf 3D-данные , 500.4 КБ
DMG12800T070_34WTC.pdf Datasheet , 500.4 КБ
