DWIN
Артикул: TC040C12U00

Описание товара:

4-дюймовый проводной контроллер IOT Smart Home
TC040C12U00

  • На основе ASIC собственной разработки T5L, цвет 16,7 М, 24 бита, 480*480 пикселей.
  • Со встроенным динамиком, без Wi-Fi, поддержка дистанционного управления.
  • Емкостная сенсорная панель.
  • Интерфейс RS485, разъем 4PIN_2.0mm.
  • IPS TFT LCD, широкий угол обзора.

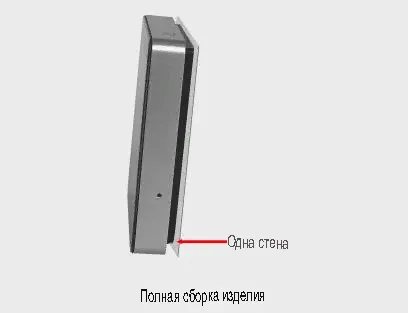

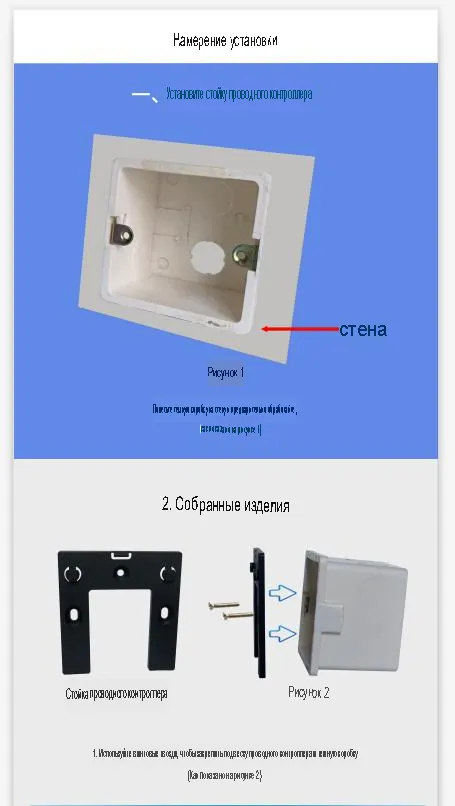

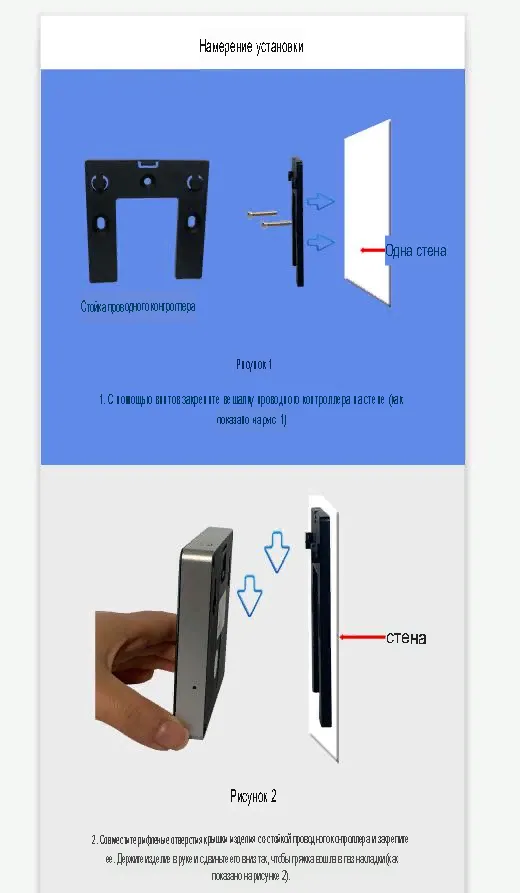

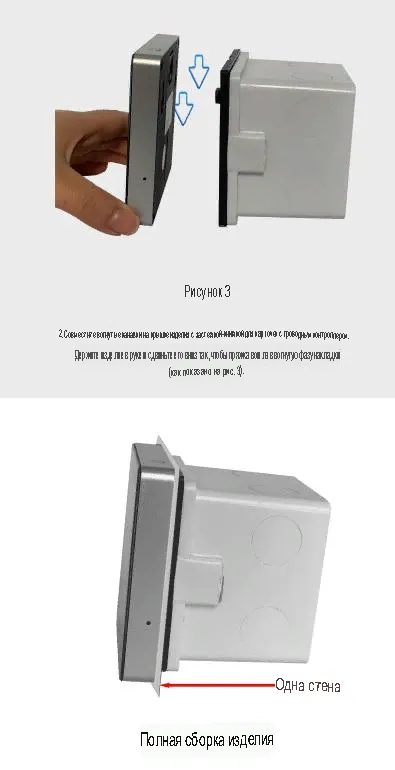

  • Удобная настенная установка.
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Другие варианты товара:
Характеристики:
Степень применения
Продукт интегрирует платформу прикладных решений
3D-данные
Диагональ
4.0"
Разрешение
Срок жизни
≥ 10 000ч
Яркость
Размеры (ШxВxГ), мм
88.0×88.0×18.13
Вес нетто
131
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

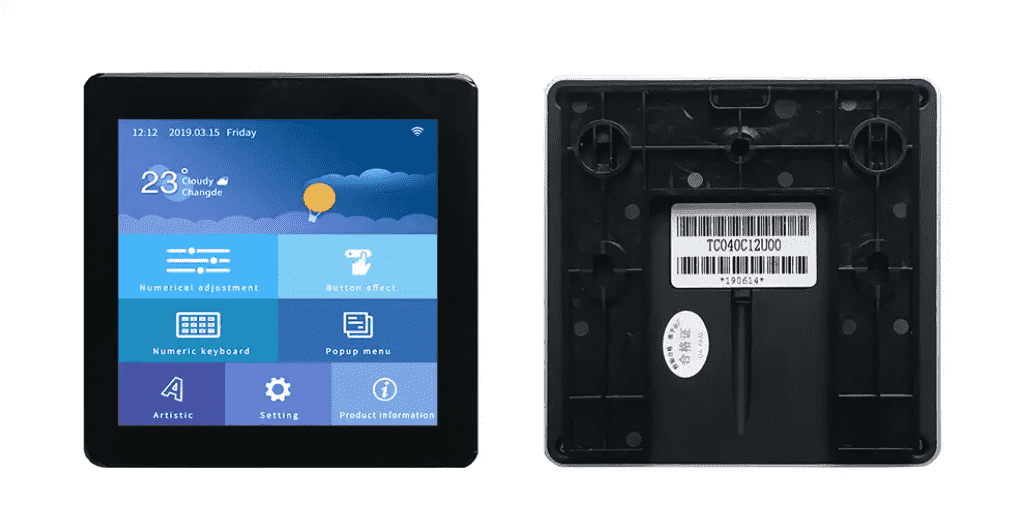

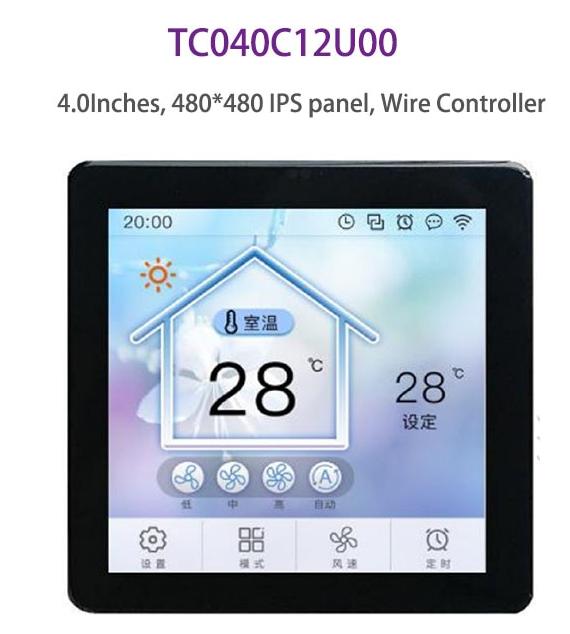

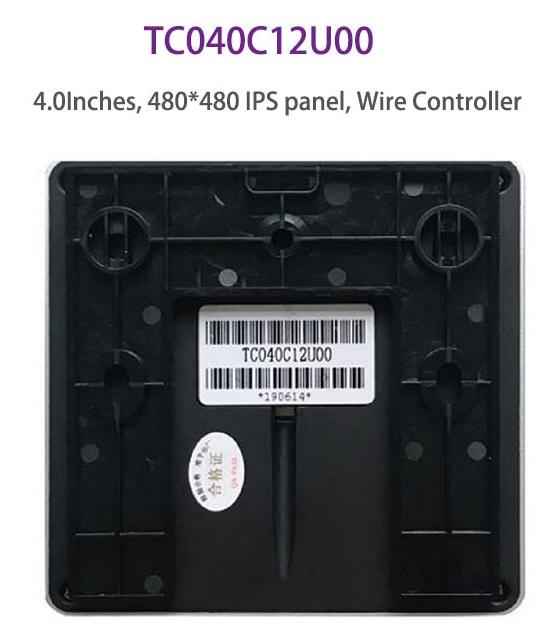

4-дюймовый проводной контроллер IOT Smart Home

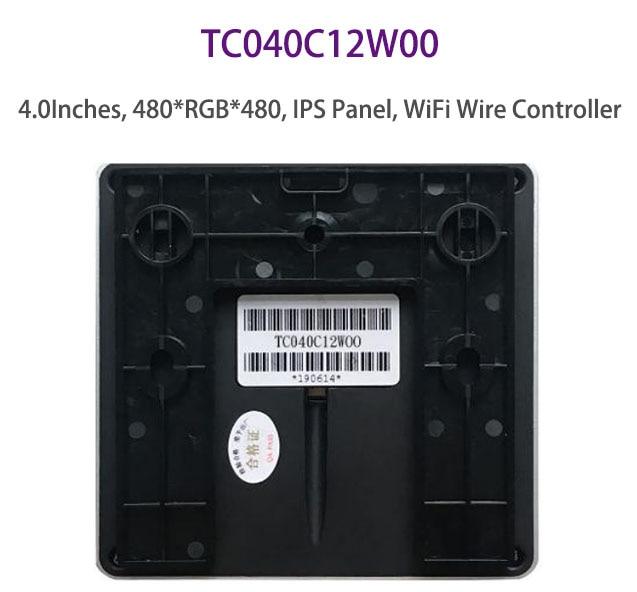

TC040C12 U(W) 00

TC040C12U00

Application

45


TC040C12U00 применение


Thermostat

Процесс программирования

TC040C12U00 можно использовать с последовательными портами 1, 2 и 5, в которых мультиплексируются последовательные порты 2 и 5.

Последовательный порт 1: интерфейс объединительного модуля Wi-Fi, режим связи TTL, поддержка 82/83 инструкции; Во время теста подключите Tx0, Rx0, GND; Питание обеспечивается 4-контактным интерфейсом, а диапазон питания составляет 6-36В.

Последовательный порт 2: интерфейс объединительной платы 4PIN, загрузка T5L_OS_DGUS2_V**. Может быть использована программа прошивки ядра BIN, режим связи 485, поддержка инструкции 82/83; Во время теста контакт A панели проводки подключается к контакту A платы управления, контакт B экрана подключается к контакту B платы управления, но GND не подключен. При консультировании требуется отправить версию инструкции 82/83.

Последовательный порт 5: На 4-pin-контактном интерфейсе объединительной платы загрузите программу контроллера T5L51_ проводов. BIN", режим связи 485, поддержка протокола modbus, заводское использование Modbus подчиненного протокола.


Характеристики

Основные параметры
Степень применения Продукт интегрирует платформу прикладных решений
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 4.0"
Разрешение 480×480 Другие товары
Срок жизни ≥ 10 000ч
Яркость 250 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 71.86×67.96
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 88.0×88.0×18.13
Вес нетто 131
Пользовательский интерфейс и периферия

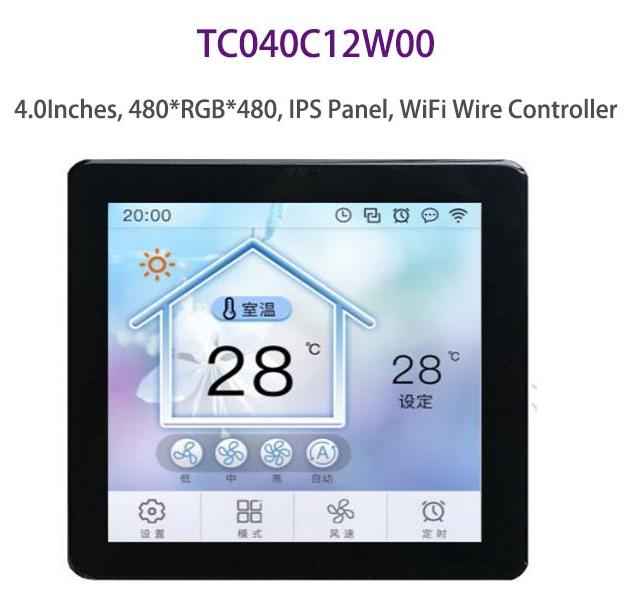

Периферия U00 Емкостный сенсорный экран, динамик, датчик температуры. / W00 Емкостный сенсорный экран, динамик, датчик температуры, WIFI.
UI Version TA / DGUSⅡ ( DGUS II pre-installed )
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Точка опоры коснитесь и перетащите
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 8-36В
Рабочий ток VCC = +12В, подсветка включена, 100 мА. VCC = +12В, подсветка выключена, 40мА.
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 0%~90% относительной влажности
Тест на старение 72 часа старения при высокой температуре при 50 ℃
Интерфейс
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: 2.5~5.0В
Пользовательский интерфейс RS485 (мультиплексирование UART2 и UART5)
Интерфейс RS485 (мультиплексирование UART2 и UART5)
Разъем 4PIN_2.0mm
Интерфейс динамика 2Pin_ 2.0mm external loudspeaker Другие товары
Выходное напряжение (V_AB) Выход 1: 2.5~5.0В. Выход 0: -5.0~ -2.5В
Входное напряжение (V_AB) Вход 1: 0~2.5В. Вход 0: -0.5~ -0.2В.
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память 16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory 512 Кбайт, данные сохраняются при отключении питания
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз.
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2020-04-06
Datasheet
Вес и габариты
Вес (грамм) 131
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул TC040C12U00
WiFi Нет

Такого товара не существует

Файлы

66_TC040C12U00.rar 3D-данные , 2.68 МБ
TC040C12U00.pdf Datasheet , 837.23 КБ
TC040C12W00.pdf Datasheet , 3.96 МБ

Видео

TC040C12 U(W) 00 DWIN T5L1 UART 4" проводной контроллер IOT Smart Home
