DMG10768S104_03W DWIN T5L1 UART HMI 10.4" IPS ЖК-дисплей для суровых условий окружающей среды

DMG10768S104_03W DWIN T5L1 UART HMI 10.4" IPS ЖК-дисплей для суровых условий окружающей среды

Описание товара:

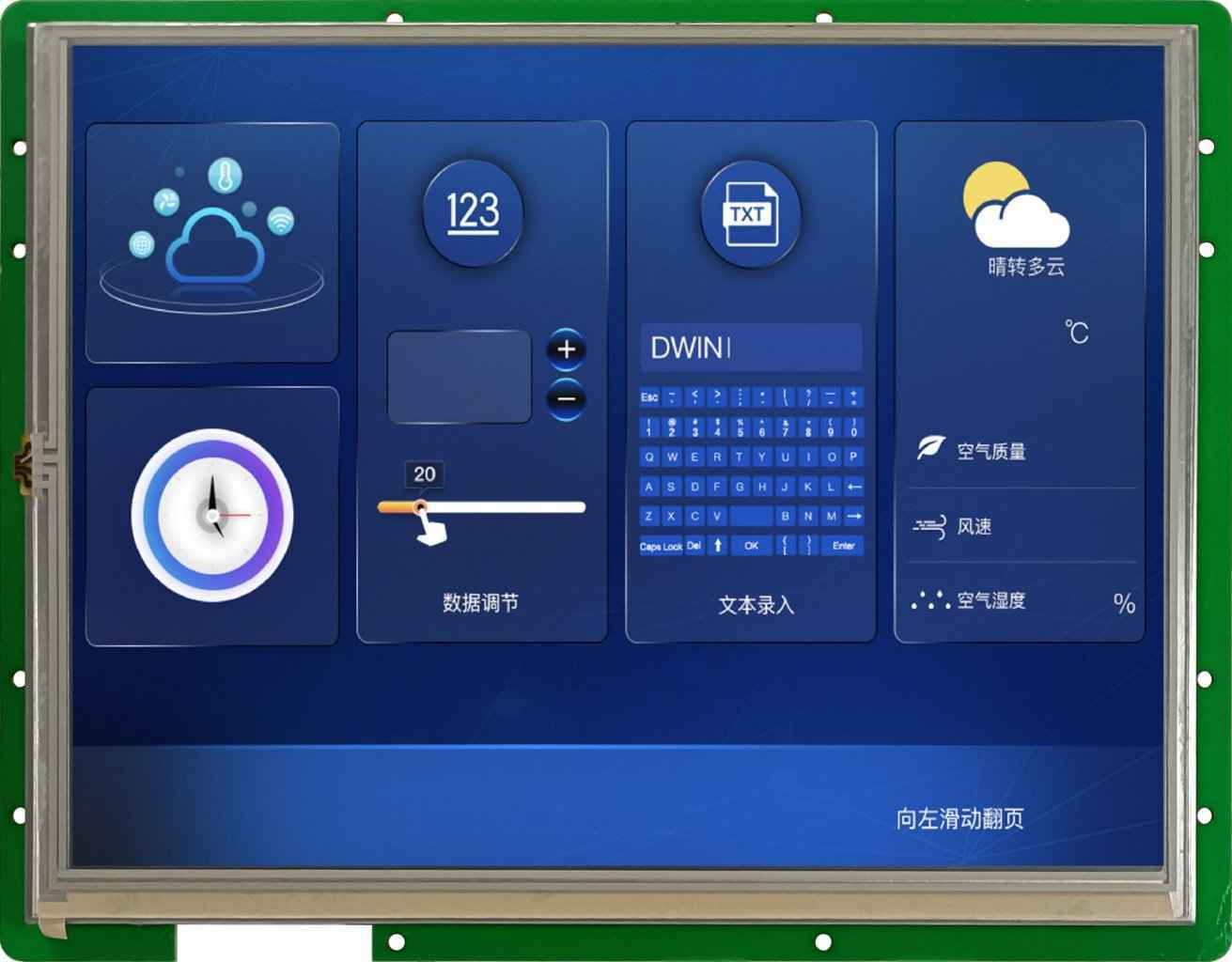

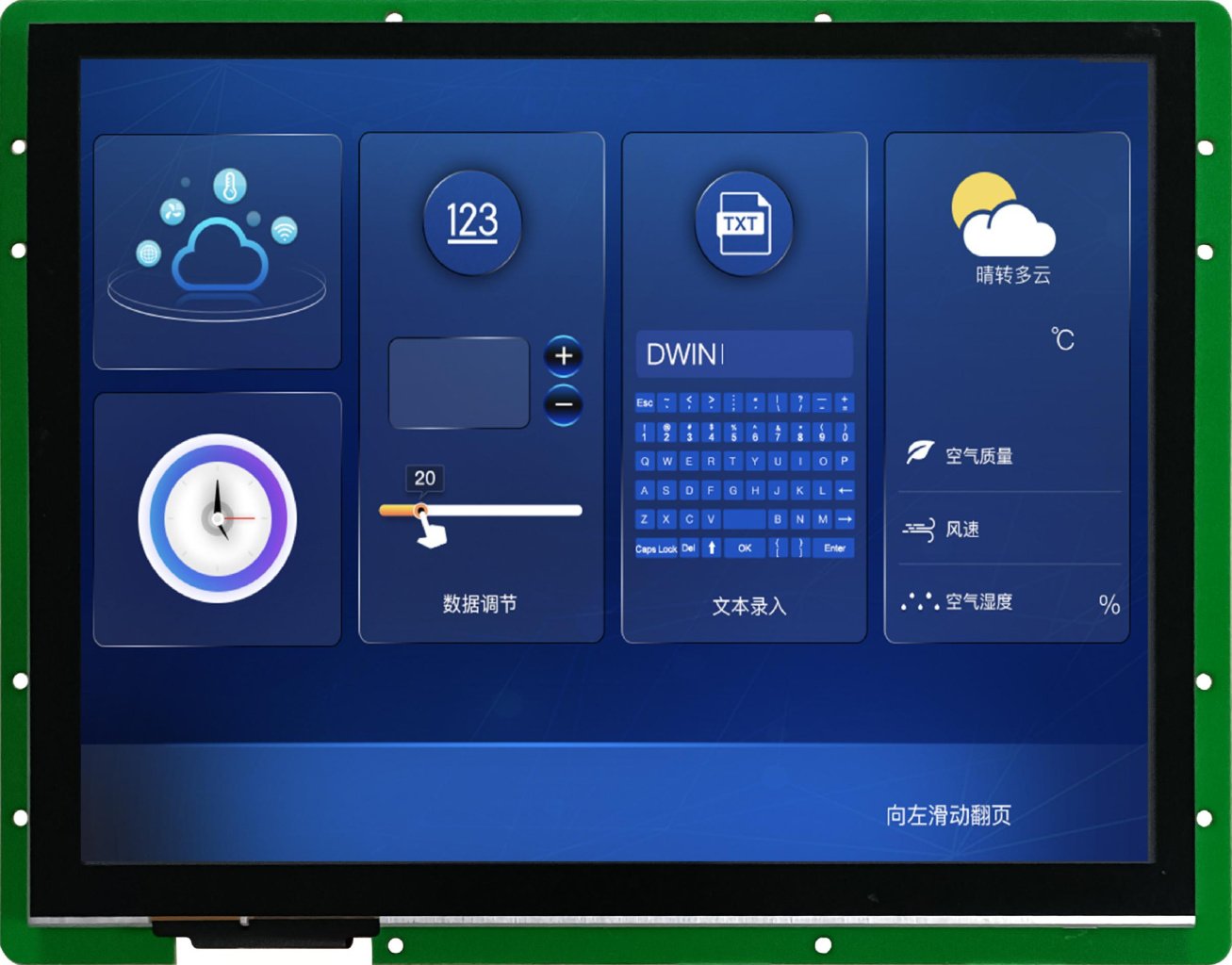

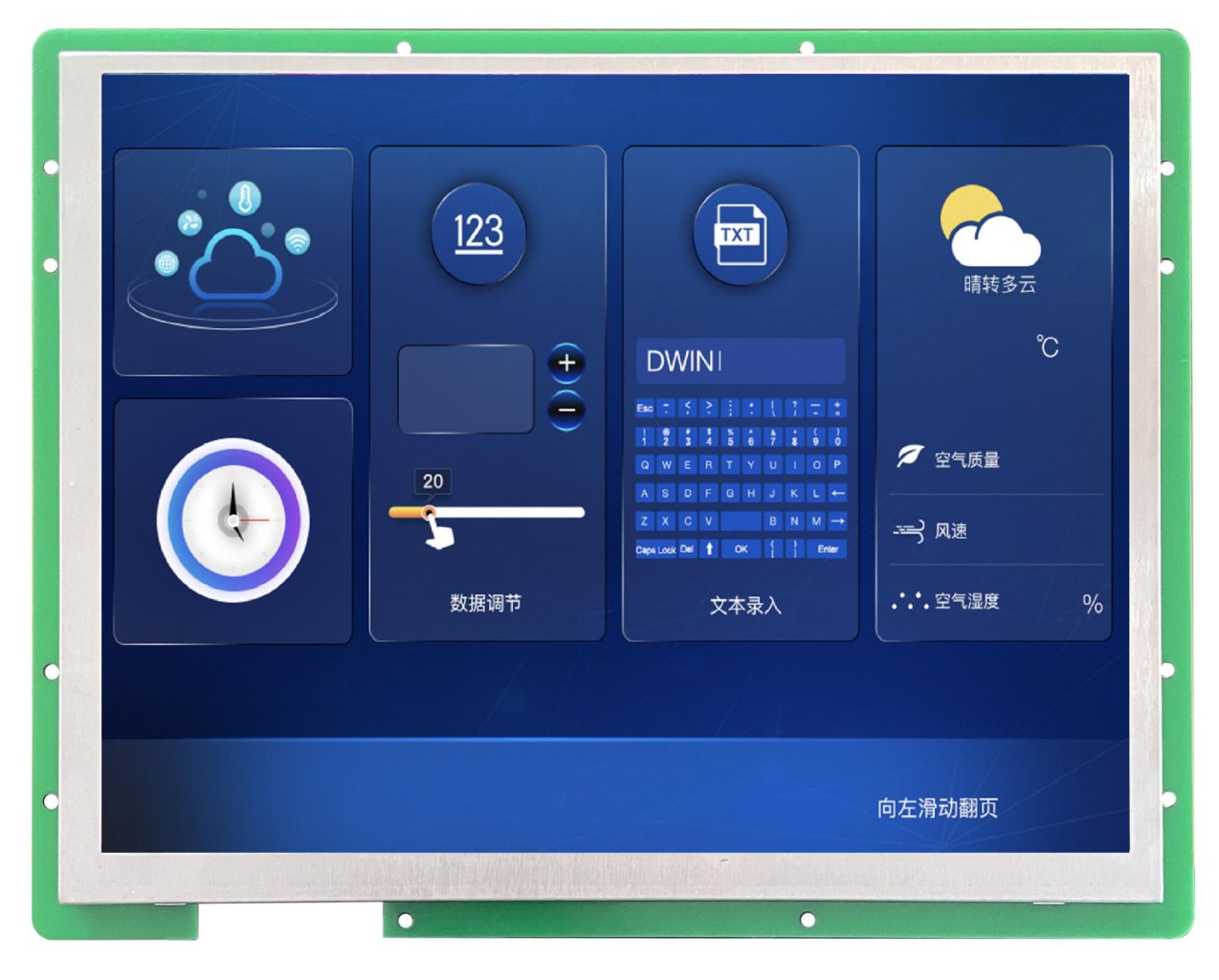

DMG10768S104_03W

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, яркость CTP/CTR/CN: 250/200/300 нит с защитой от ультрафиолета и функцией AG, способен работать в сверхшироком диапазоне температур от -40~85℃ с конформным покрытием, поддерживает связь RS232 и RS485

Основанный на T5L2, работающий под управлением системы DGUS II, для применения в суровых условиях на открытом воздухе
10.4 дюйма, разрешение 1024*768 пикселей, 16.7 млн цветов, IPS-TFT-LCD, широкий угол обзора.
CTP/CR/CN с защитой от ультрафиолета и функцией AG.
Способен работать в сверхшироком диапазоне температур от -40 до 85 ℃ с конформным покрытием.
Поддержка связи RS232 и RS485.

Описание товара

DWIN T5L1 UART HMI 10.4" наружный IPS-TFT ЖК-дисплей для суровых условий окружающей среды
DMG10768S104_03W

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, яркость CTP/CTR/CN: 250/200/300 нит с защитой от ультрафиолета и функцией AG, способен работать в сверхшироком диапазоне температур от -40~85℃ с конформным покрытием, поддерживает связь RS232 и RS485. Основан на T5L2, работает под управлением системы DGUS II, для применения в суровых условиях на открытом воздухе

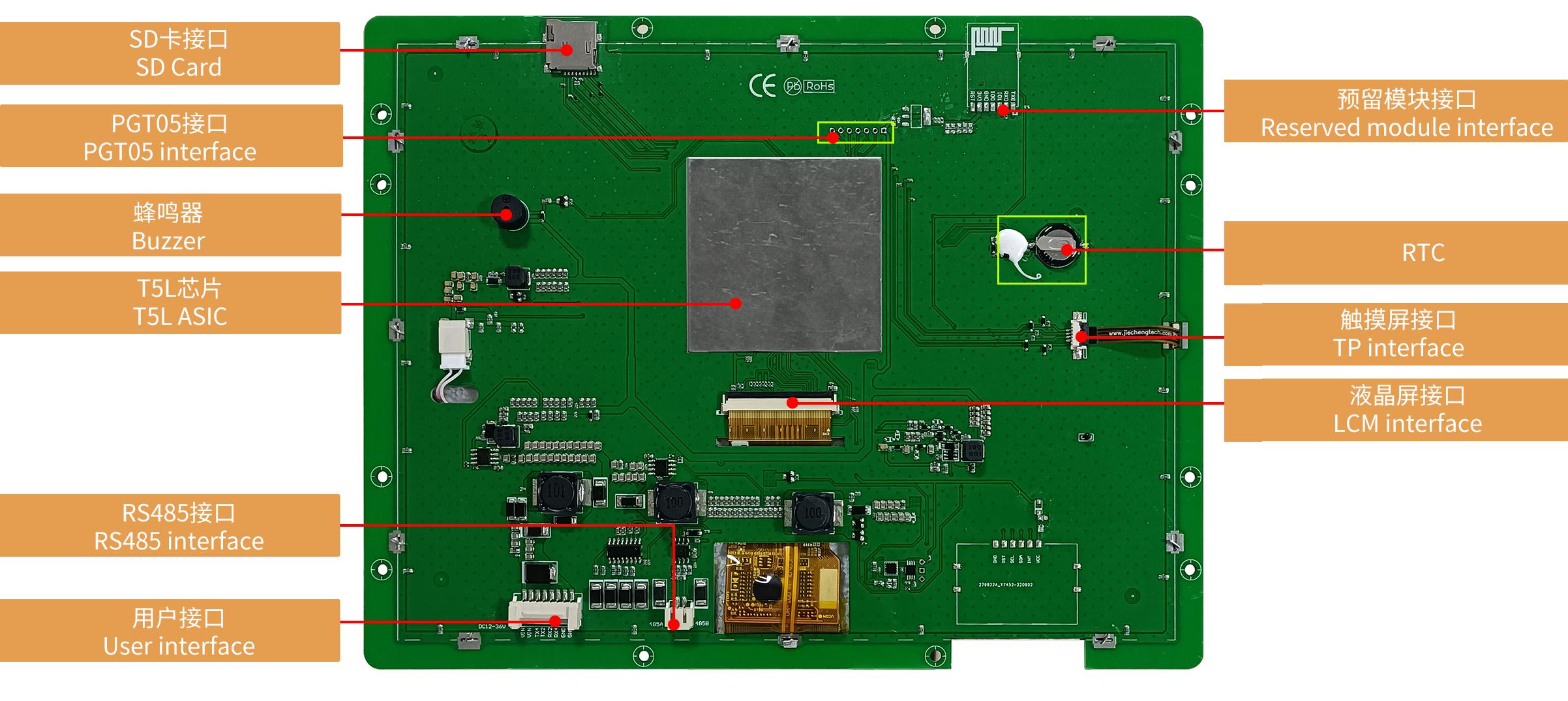

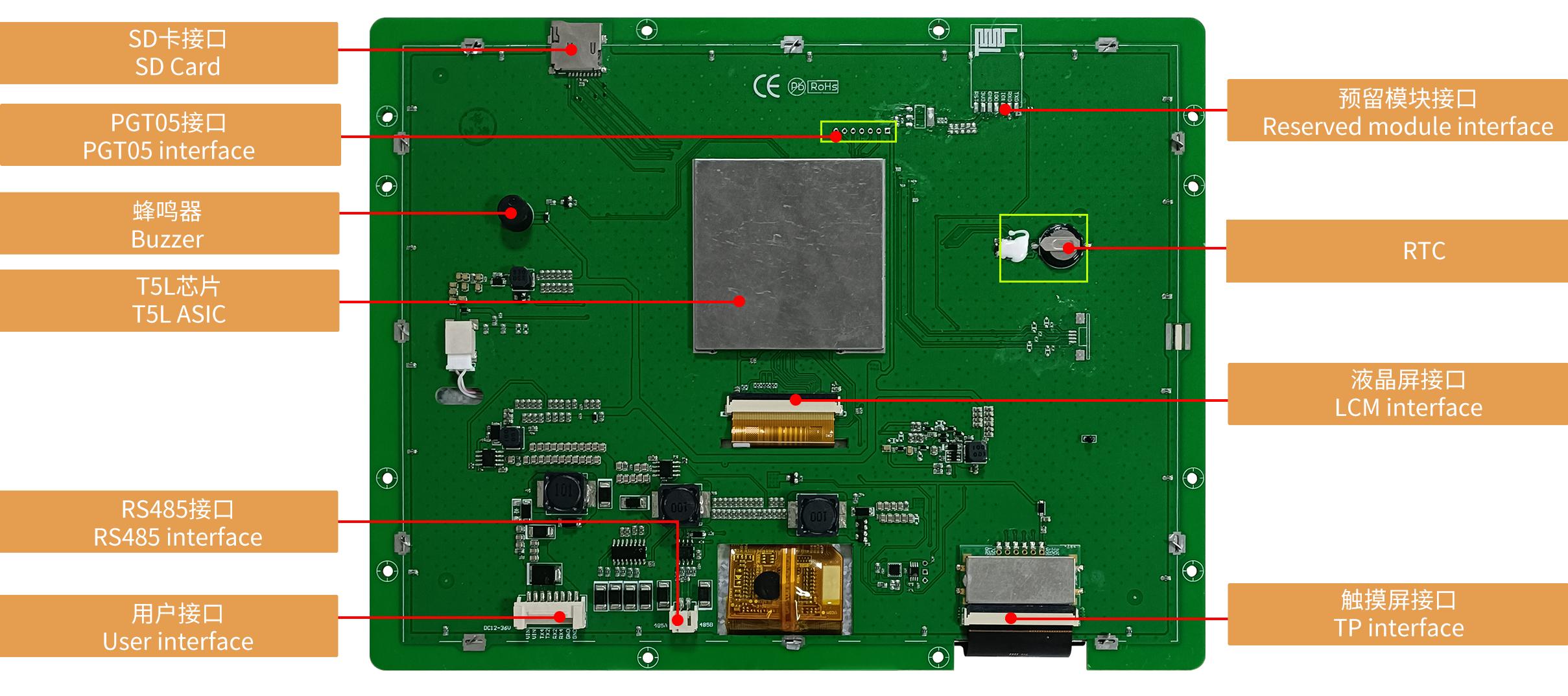

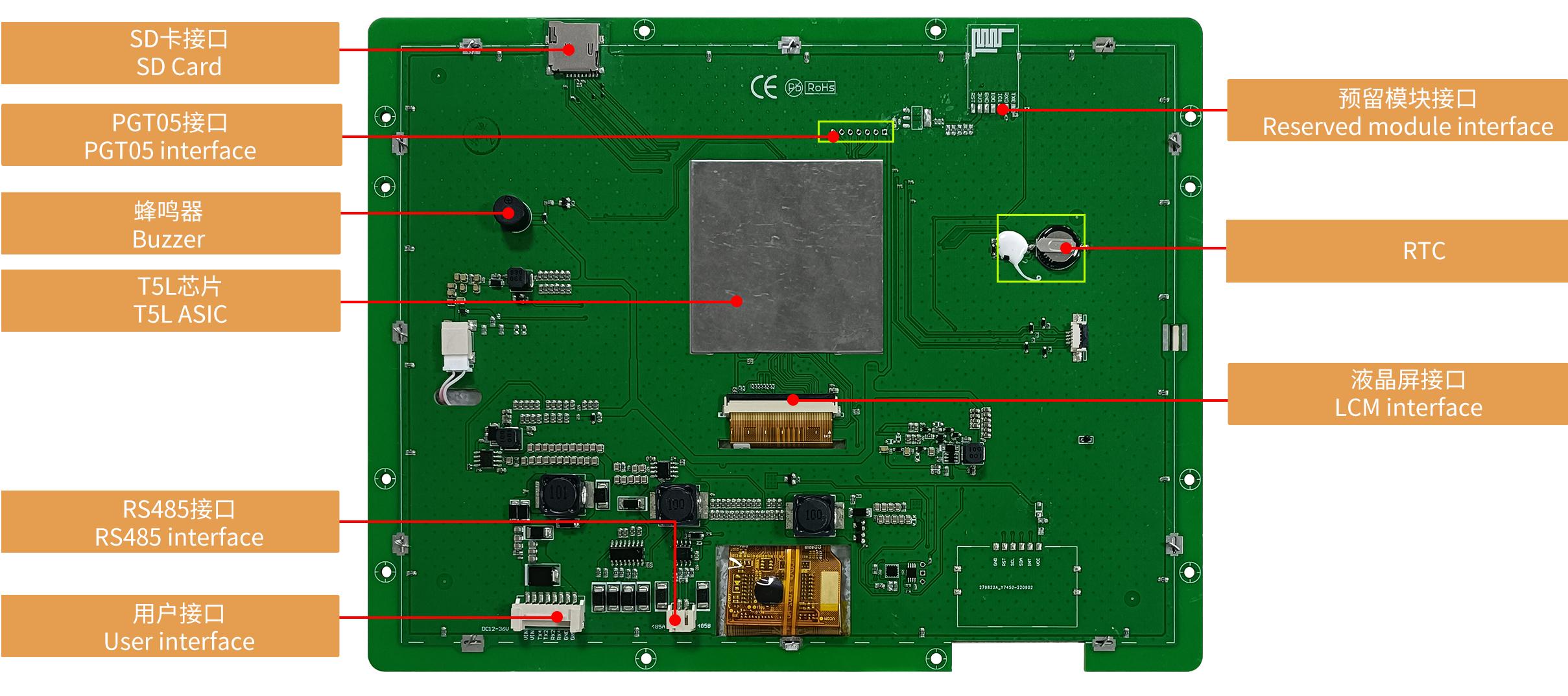

DMG10768S104_03W
Аксессуары DMG10768S104_03W

Характеристики

Основные параметры
Степень применения	Применение в суровых условиях
Анти-УФ	Да
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.4"
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 250nit / WTR: 200nit / WN: 300nit
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	211.20×158.40
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	229.8(+0.3)×176.8(+0.3)
Размеры (ШxВxГ), мм	247.8×193.7×17.6
Пользовательский интерфейс и периферия
Периферия	DMG10768s104_03WTC Capacitive touch screen,Buzzer, RTC / DMG10768s104_03WTR Resistive touch screen,Buzzer, RTC / DMG10768s104_03WN No touch screen,Buzzer, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	12~36V
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	1360mA 12V @ -40℃. VCC = +12V, 12V@25℃, 430mA
Рабочая среда
Рабочая температура	-40~85℃
Температура хранения	-40℃~85℃
Рабочая влажность	10%~90% RH
Тест на старение	72 часа старения при высокой температуре при 50 ℃
ESD test	Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC60_0.5mm, LVDS interface
RTP интерфейс	4Pin_1.0mm interface
CTP интерфейс	COB structure, IIC interface
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: -5.0~-3.0В. Output 0: 3.0~5.0В
Входное напряжение (RXD)	Вход 1: -15.0~-5.0В. Вход 0: 5.0~15.0В
Входной интерфейс	UART2: RS232. UART4: RS232 (Only available after OS configuration). UART5: RS485（Only available after OS configuration)
Пользовательский интерфейс	8Pin_2.0mm (RS232)2Pin_2.0mm (RS485)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Интерфейс	UART2: N81.UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Interface
RS485	Есть
RS485 Interface	Горизонтальный разъем 2Pin_ 2.0 мм: Для связи RS485
Память
Flash расширение	С возможностью расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash (расположен внутри экрана)
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<20W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-09-26
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10768S104_03WTC
