DMG80600T080_09W DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса
DMG80600T080_09W DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса фото 2
DMG80600T080_09W DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса фото 3
DWIN
Отзывов: 0
Артикул: DMG80600T080_09WTC

Описание товара:

  • DMG80600T080_09W DWIN TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, подсветка WTC/WTR/WN: 800/750/900 nit, защита от ультрафиолета, с конформным покрытием, промышленный класс. Основан на T5L1, работает под управлением системы DGUS II
  • Сенсорная панель: Отсутсвует / Резистивная / Емкостная.
  • Интерфейс последовательного порта TTL / RS232, подключение к STM32, Arduino.
  • Использует инструмент DWIN DGUS V7.624 GUIs, никаких навыков кодирования не требуется.
  • Двойная система разработки: DGUS II/TA (набор инструкций).
  • Нормальный угол обзора, тип TN: 70/70/50/70 (L/R/U/D).
  • Мощный одиночный процессор 8051, двойной процессор, графический процессор для разработки графического интерфейса с нулевым кодом, процессор операционной системы для глубокой разработки заказчика на языке DWIN OS или языке Keil C.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
3D-данные
Загрузить
Диагональ
8.0"
Разрешение
800×600
Срок жизни
≥ 30 000ч
Анти-УФ
Да
Защитное покрытие
Есть
Размеры (ШxВxГ), мм
199.39×148.84×16.7
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

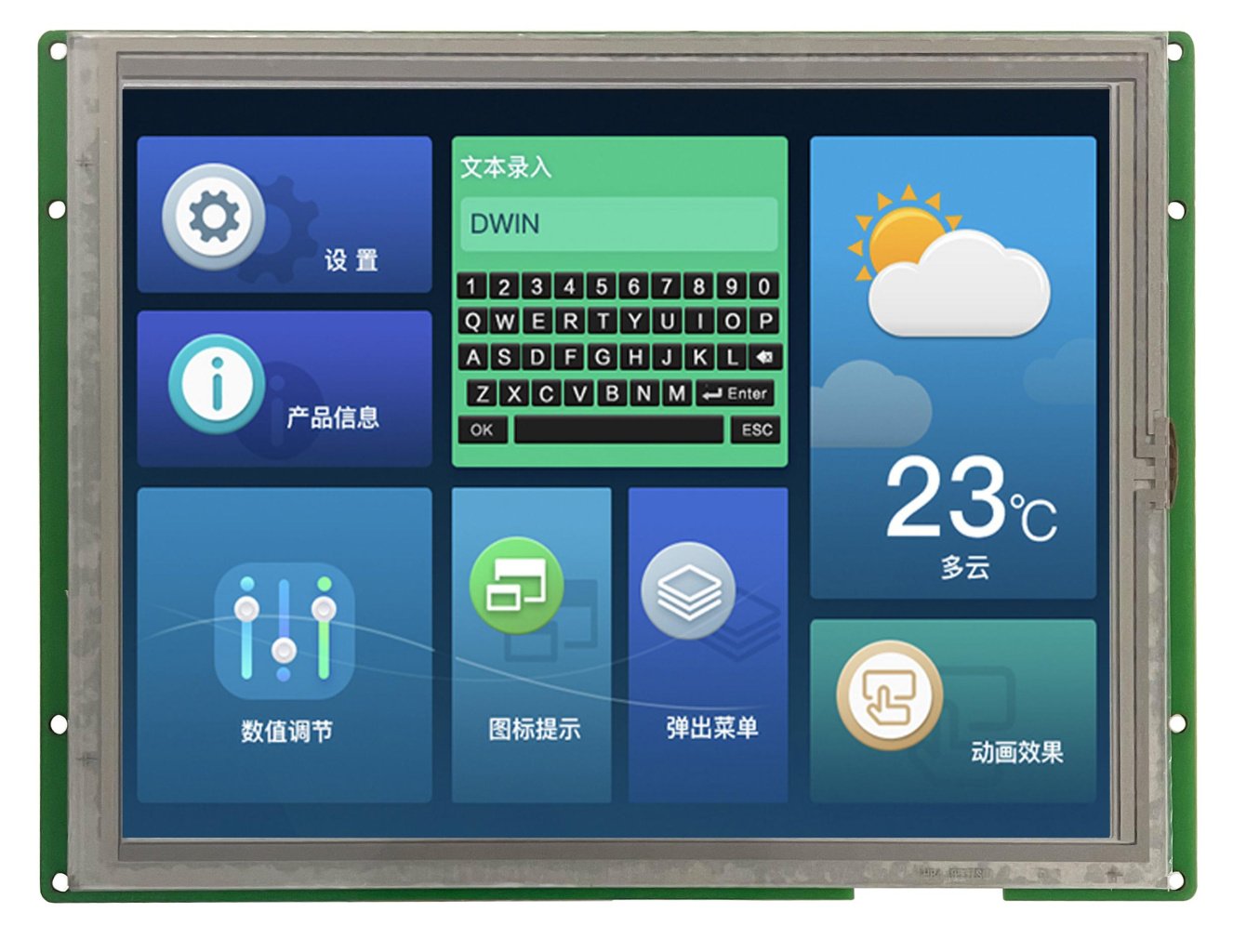

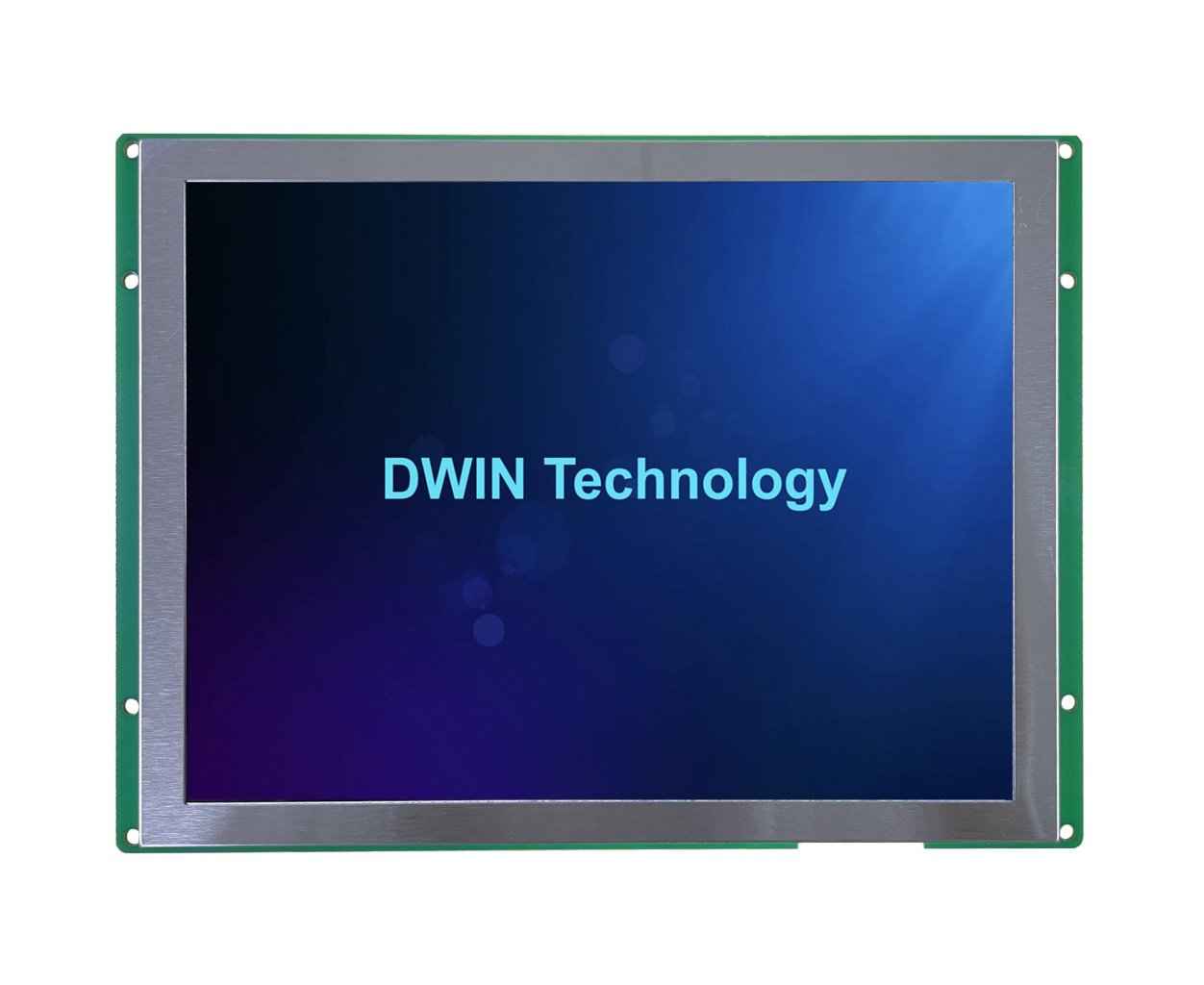

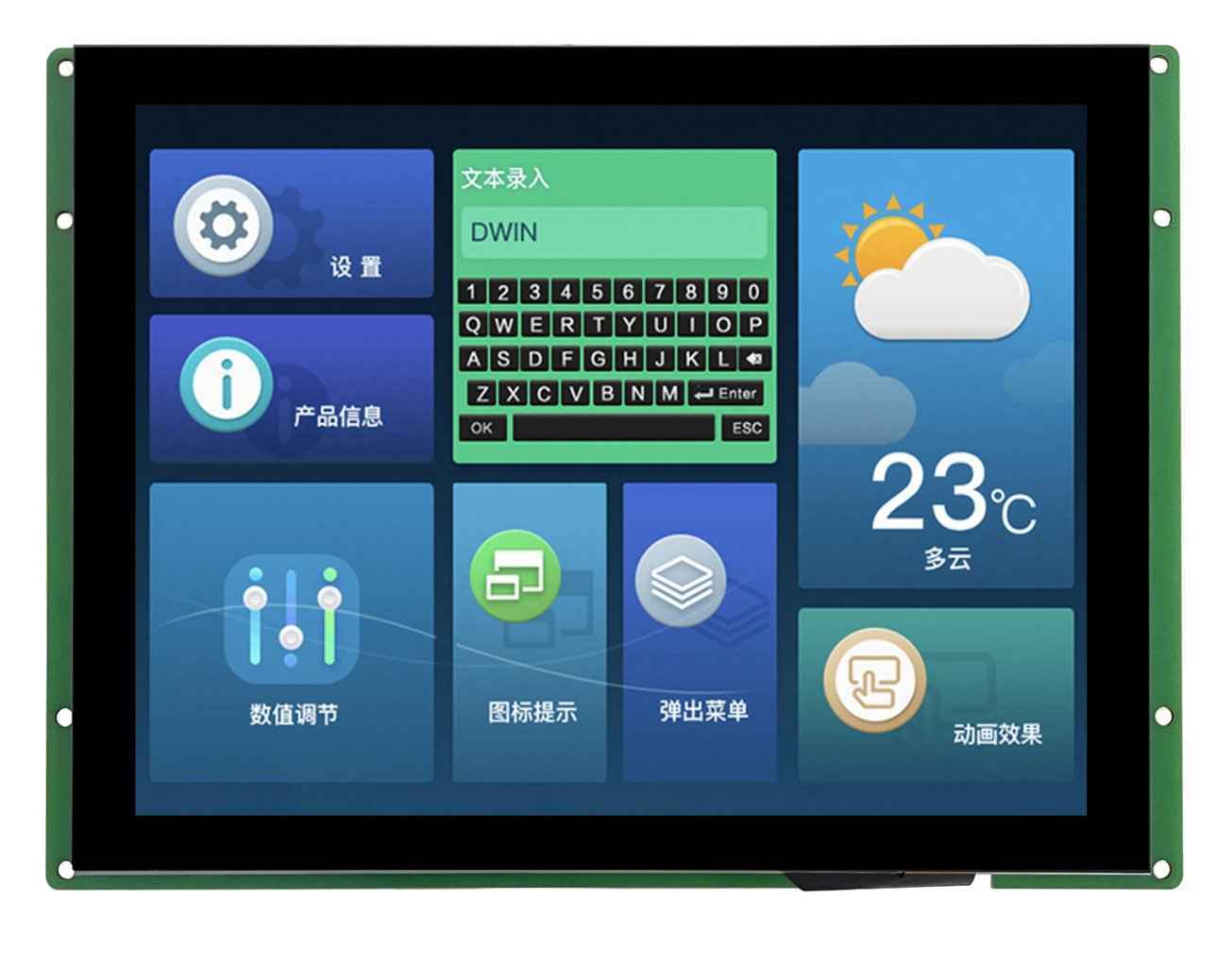

DWIN T5L1 UART HMI 8" TN-TFT ЖК-дисплей промышленного класса
DMG80600T080_09W

DWIN TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, подсветка WTC/WTR/WN: 800/750/900 nit, защита от ультрафиолета, с конформным покрытием, промышленный класс. Основан на T5L1, работает под управлением системы DGUS II

DMG80600T080-09WTR
1 (5)

ASIC Information

T5L1 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

Display

Color 16.7M（16777216） colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A） 162.00mm (W) ×121.50mm (H)
Resolution 800x600
Backlight LED
Brightness   DMG80600T080_09WN: 900nit
DMG80600T080_09WTC: 810nit
DMG80600T080_09WTR: 720nit

Touch parameters

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on
  VCC = +12V, Backlight off

Reliability Test

Working Temperature -20~70℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal coating Yes

Interface

LCM interface FPC50_0.5mm, RGB interface
RTP interface 4Pin_1.0mm interface
Baud Rate 3150~3225600bps
Output Voltage Output 1, Iout = 1mA;3.0~3.3 V
  Output 0, Iout =-1mA;0~0.3 V
Input Voltage（RXD） Input 1， Iin = 1mA；2.4~5.0V
  Input 0， Iin = -1mA；0~0.5V
Interface UART2： ON=N81， 3.3V & 5V TTL/CMOS
               OFF=RS232
  UART4：ON=TTL/CMOS; OFF=RS232 N81/E81/O81/N82 4 modes (OS configuration)

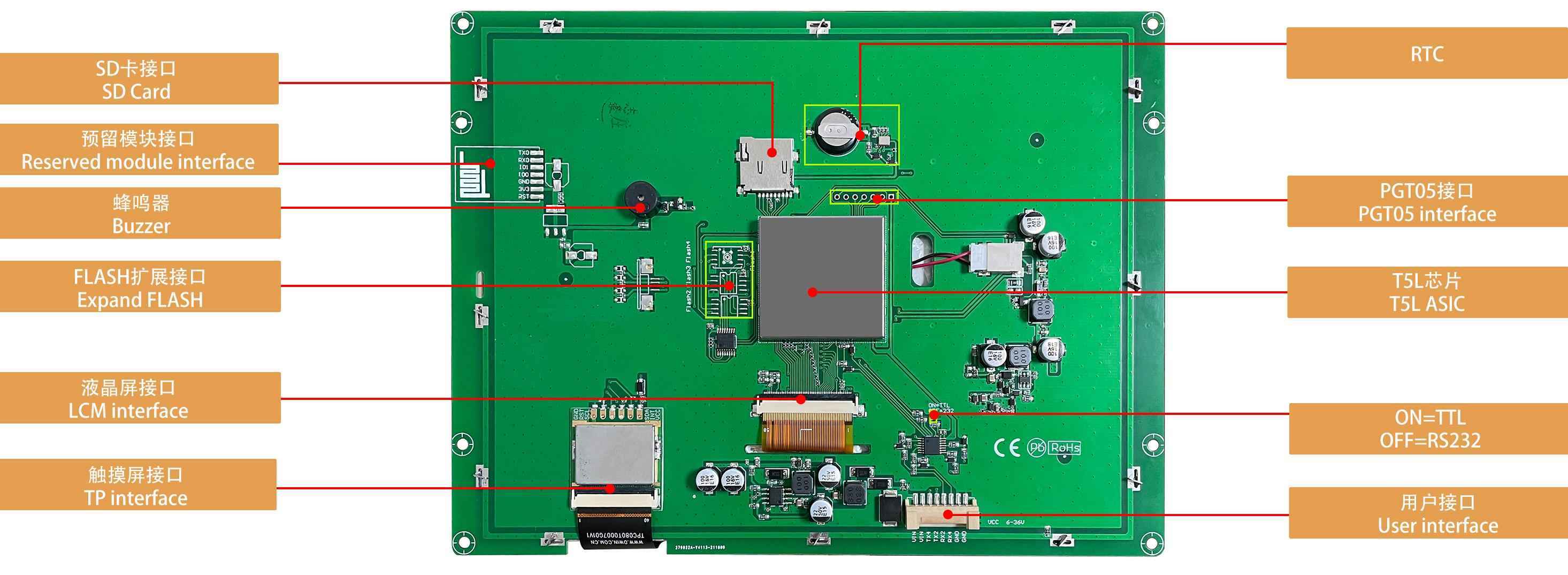

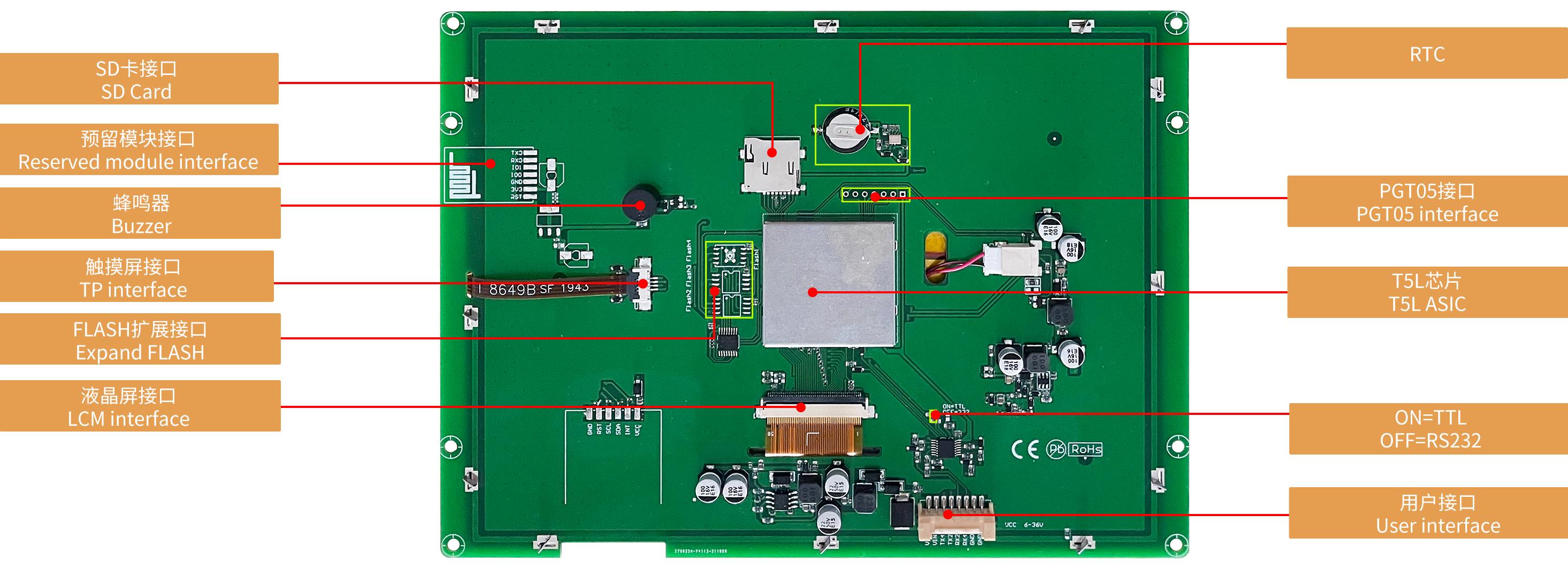

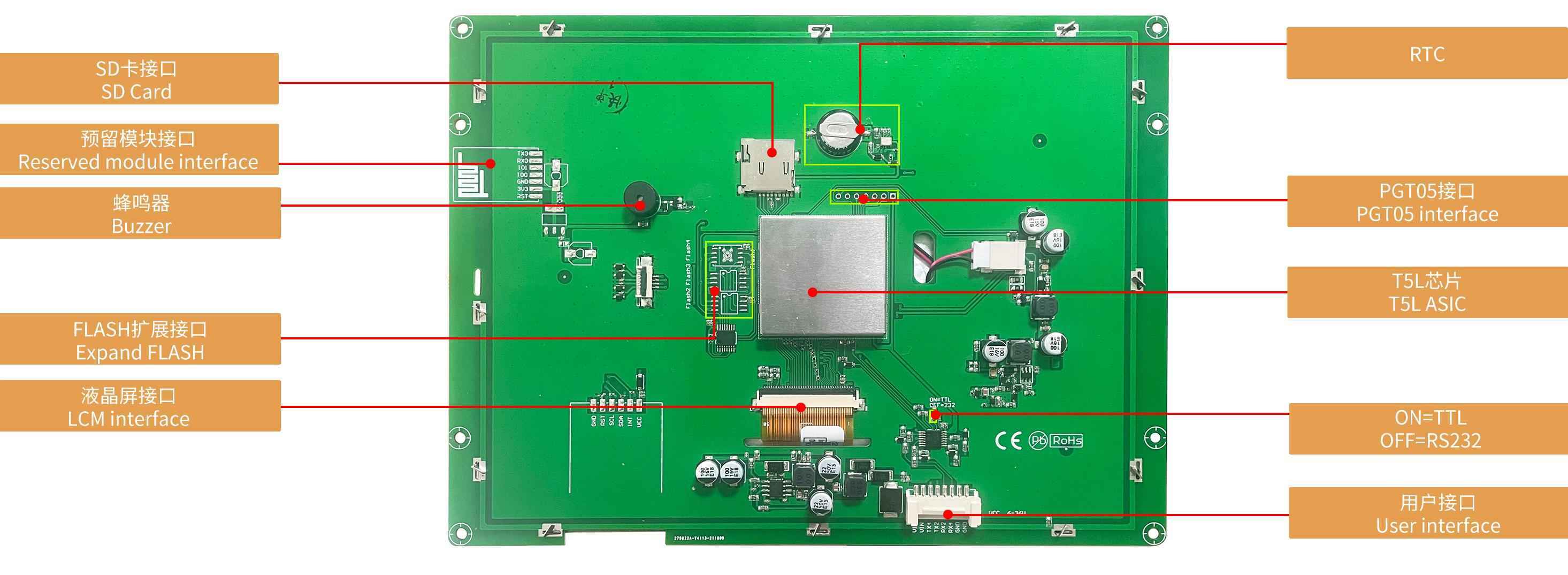

User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes
NAND Flash
Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface 		Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS
kernel and make the product return to normal

Peripheral

DMG80600T080_09WN Buzzer, RTC
DMG80600T080_09WTR Resistive touchscreen, Buzzer, RTC
DMG80600T080_09WTC Capacitive touchscreen, Buzzer, RTC

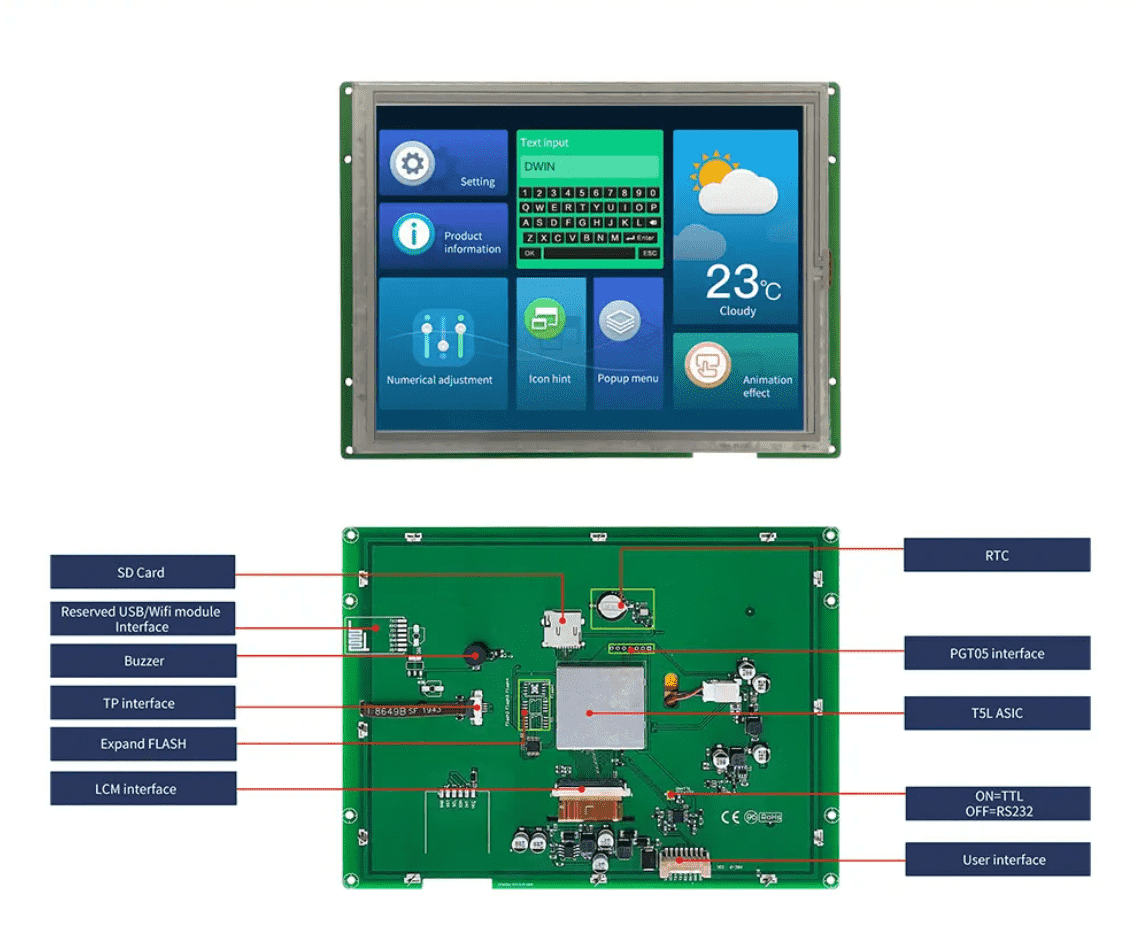

Application

1

12 (1)


Модуль дисплея LCD 8.0 дюймов

На базе T5L1, под управлением системы DGUS II

Перейти посмотреть руководство по разработке


1 (4)
11


Характеристики

Основные параметры
Степень применения Индустриальный класс
Анти-УФ Да
Защитное покрытие Есть
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 8.0"
Разрешение 800×600
Срок жизни ≥ 30 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _WTC: 810 нит / _WTR: 720 нит / _WN: 900 нит
Угол обзора（V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.00×121.50
Подсветка LED
Яркость 800 nit
Размеры
Размеры (ШxВxГ), мм 199.39×148.84×16.7
Установочные размеры, мм 184.10(+0.3)×142.00(+0.3)
Размеры (ШxВxГ), мм 199.39×148.84×16.7
Пользовательский интерфейс и периферия
Периферия DMG80600T080_09WTC Емкостный сенсорный экран, Зуммер, RTC / DMG80600T080_09WTR Резистивный сенсорный экран, Зуммер, RTC / DMG80600Т080_09WN Зуммер, РТК
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12 В, подсветка включена 470mA. Подсветка выключена 150mA
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FCC50_0.5mm, интерфейс RGB
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Структура COB, интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0, Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс Гнездо 8Pin_2,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2： ВКЛ. = N81, 3.3В и 5В TTL / CMOS ВЫКЛ. = RS232
Разъем 8Pin_2.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash расширение Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить / Загрузить
Версия Datasheet 2022-07-14
Datasheet
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80600T080_09WTC

Похожие товары (8)

Такого товара не существует

Файлы

3D-данные [3D-данные]
46_DMG80600T080_09W.rar 3D-данные , 779.05 КБ
Datasheet [Datasheet]
DMG80600T080_09WTC.pdf Datasheet , 3.06 МБ
Datasheet [Datasheet]
DMG80600T080_09WTR .pdf Datasheet , 3.15 МБ
Datasheet [Datasheet]
DMG80600T080_09WN.pdf Datasheet , 2.97 МБ
