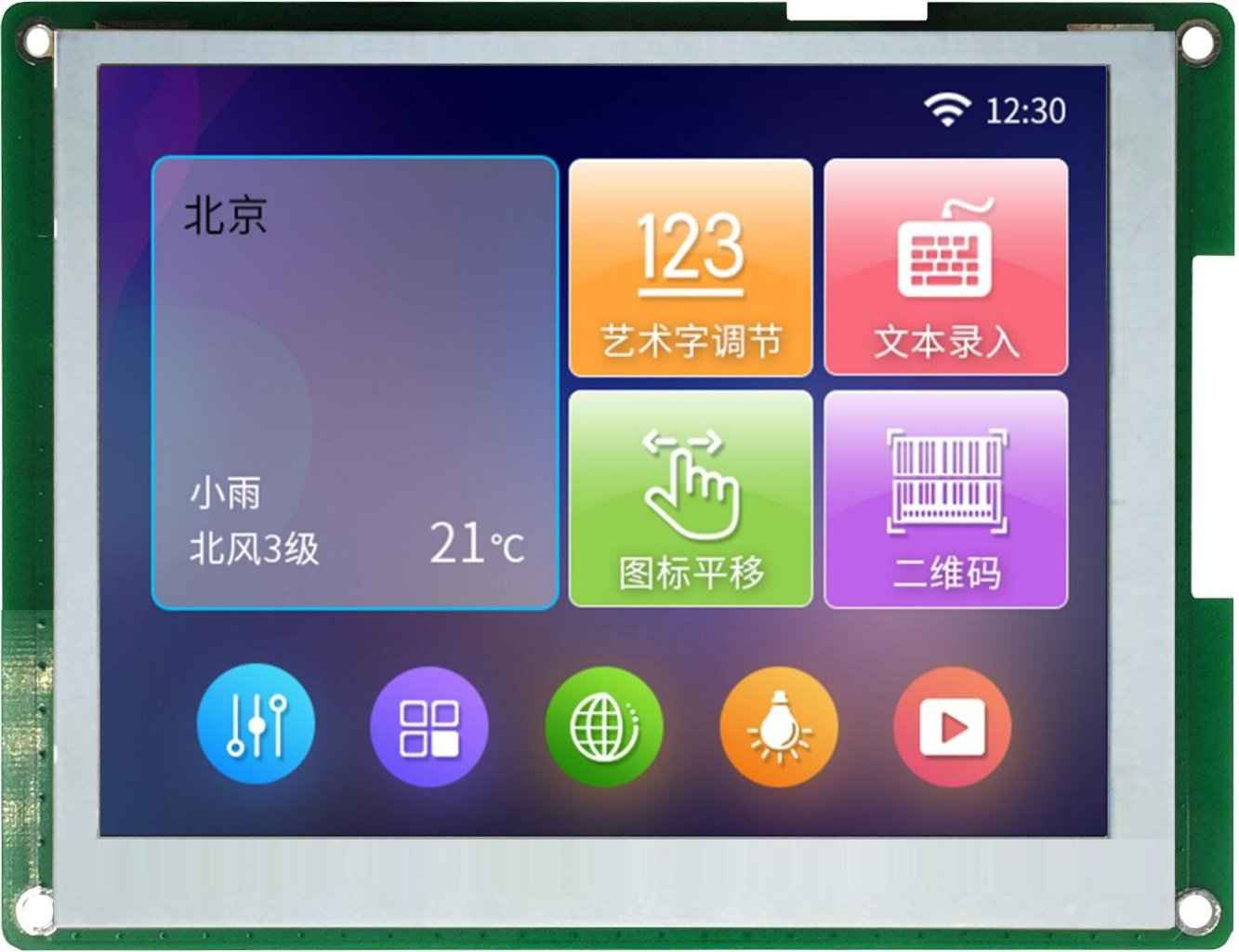

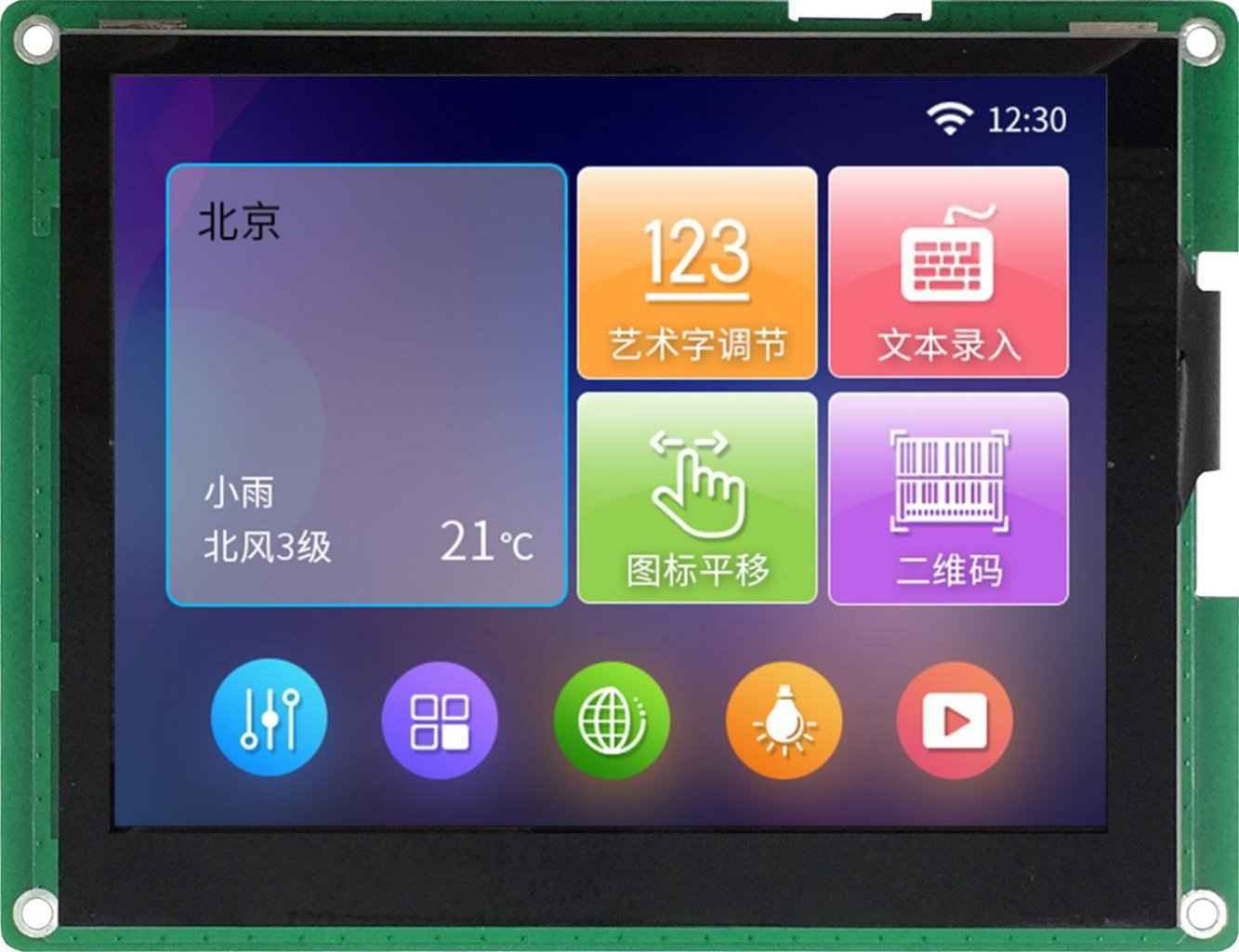

DMG64480K056_03W DWIN T5L1 UART HMI 5.6" TN ЖК-дисплей медицинского класса

DMG64480K056_03W DWIN T5L1 UART HMI 5.6" TN ЖК-дисплей медицинского класса

Описание товара:

DMG64480K056_03W

TN-TFT-LCD 5.6 дюйма, разрешение 640*480 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием. Основан на DWIN T5L1, работает под управлением системы DGUSII, медицинского класса

Сенсорный экран: Отсутствует / Емкостный / Резистивный.
24-разрядный 8R8G8B.
Cрок службы подсветки >30000 часов.
Формат данных: UART2/UART4/UART5, поддержка связи RS232 и RS485.

Описание товара

DWIN T5L1 UART HMI 5.6" TN-TFT ЖК-дисплей медицинского класса
DMG64480K056_03W

TN-TFT-LCD 5.6 дюйма, разрешение 640*480 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием. Основан на DWIN T5L1, работает под управлением системы DGUSII, медицинского класса

DMG64480K056_03WTR

Application

Характеристики

Основные параметры
Степень применения	Медицинский класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	5.6"
Разрешение	640×480
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	WTC: 250 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	112.90x84.67
Подсветка	LED
Яркость	250 nit
Пользовательский интерфейс и периферия
Периферия	DMG64480k065_03WTC Capacitive touch screen, Buzzer, RTC / DMG64480k065_03WTR Resistive touchscreen, Buzzer, RTC / DMG64480k065_03WN Buzzer, RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Стекло ITO + пленка ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36 В
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12V, Max. backlight: 230mA. VCC = +12V, Backlight off: 100mA.
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~85℃
Рабочая влажность	10%~90% относительной влажности
Тест на старение	72 часа старения при высокой температуре при 50 ℃
ESD test	Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation
EFT test	±2KV; 100KHz

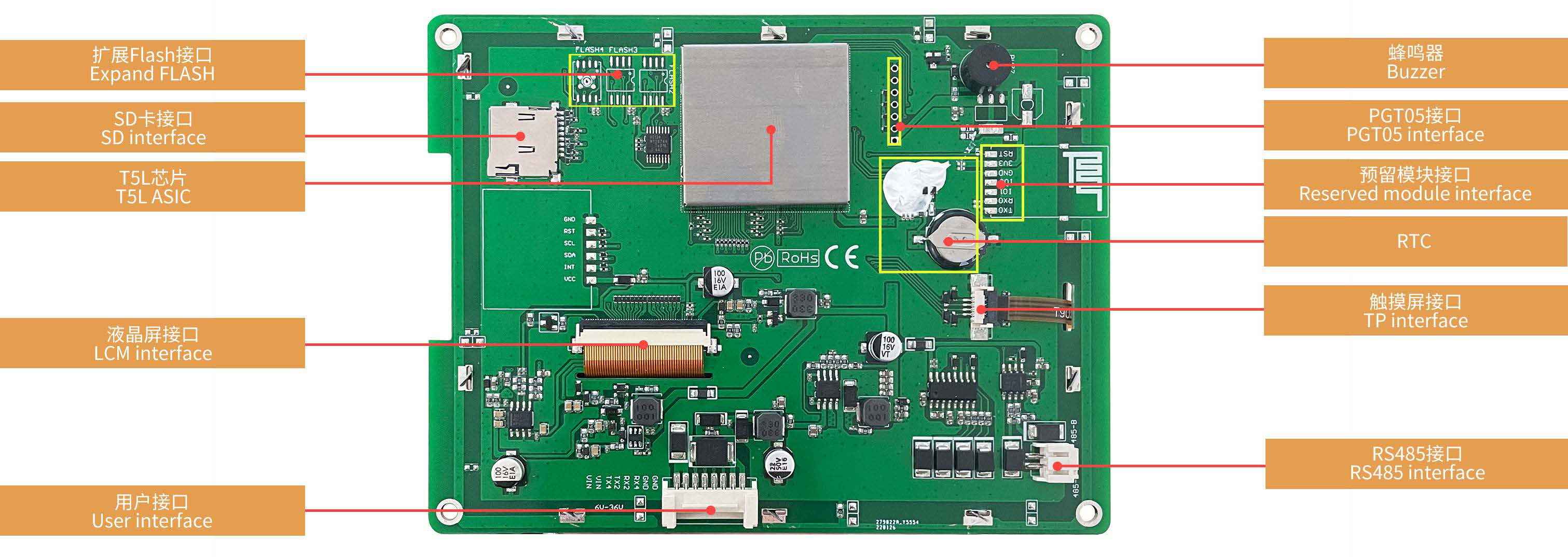

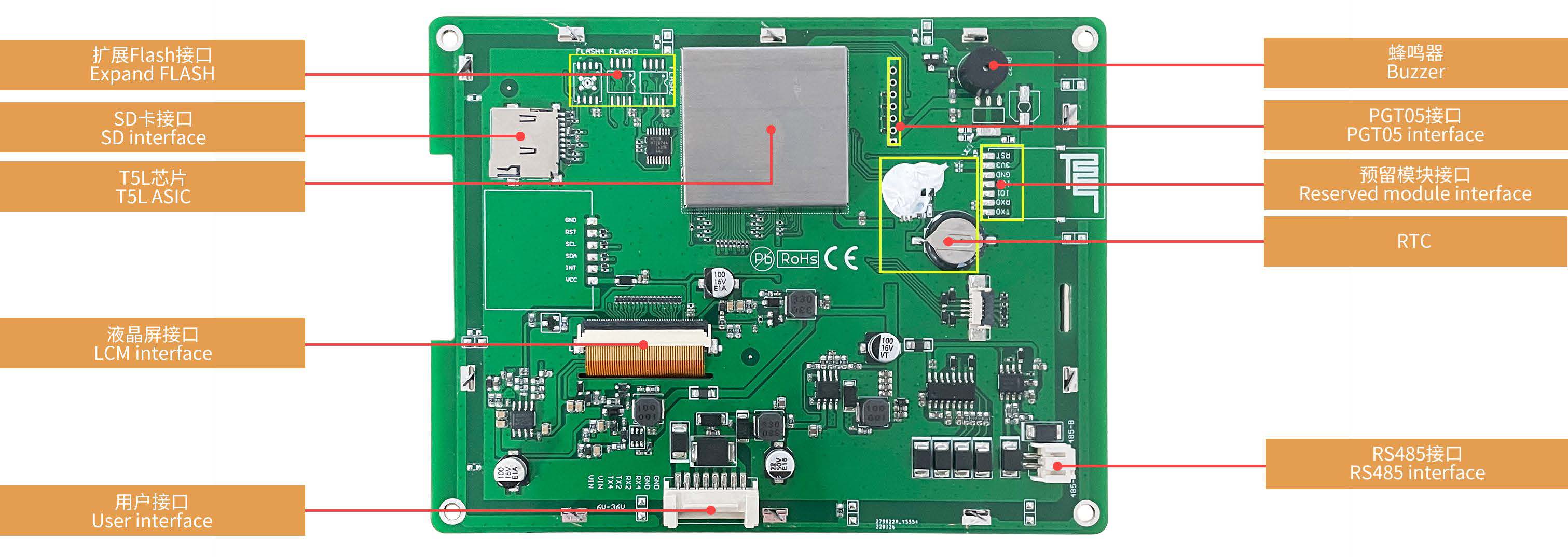

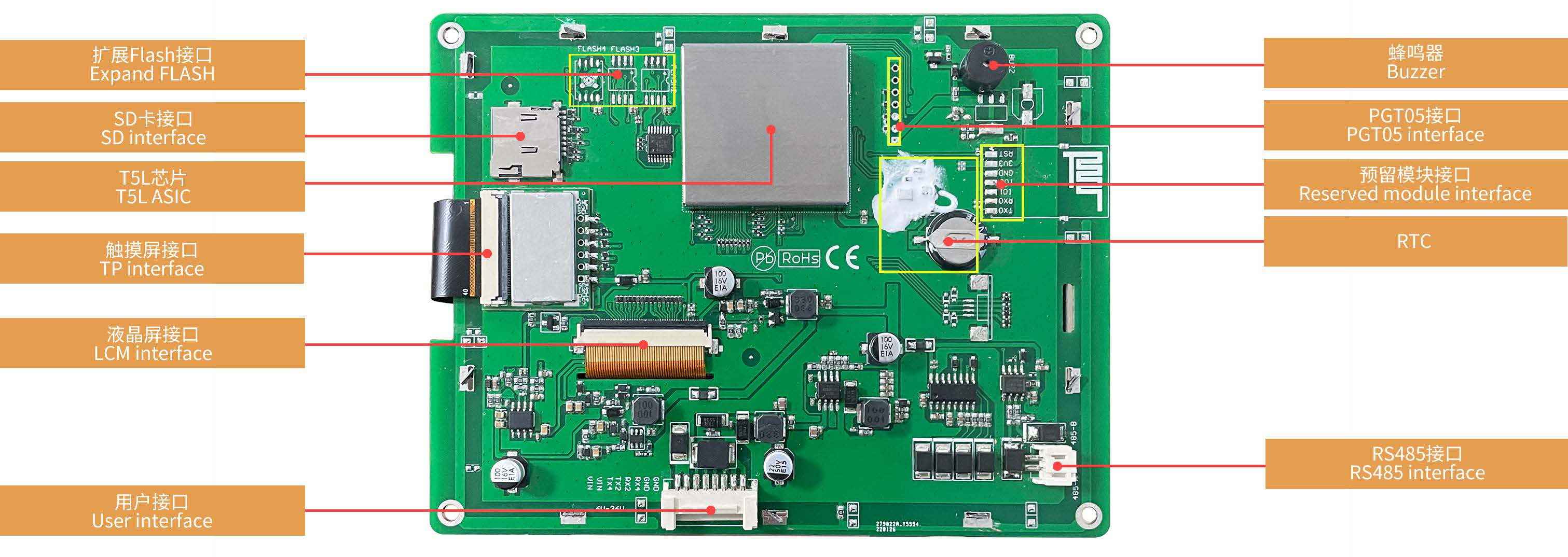

Интерфейс
LCM интерфейс	FPC50 0.5mm, RGB interface
RTP интерфейс	Интерфейс FCC 4Pin_1.0mm
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; -5,0~-3,0 В. Output 0: Iout =-1mA; 3.0~5.0 V.
Входное напряжение (RXD)	Вход 1: Iin = 1mA；-15.0~-5.0V. Вход 0: Iin = -1mA；5.0~15.0V.
Входной интерфейс	UART2: RS232. UART4: RS232 (Only available after OS configuration). UART5: RS485 (Only available after OS configuration).

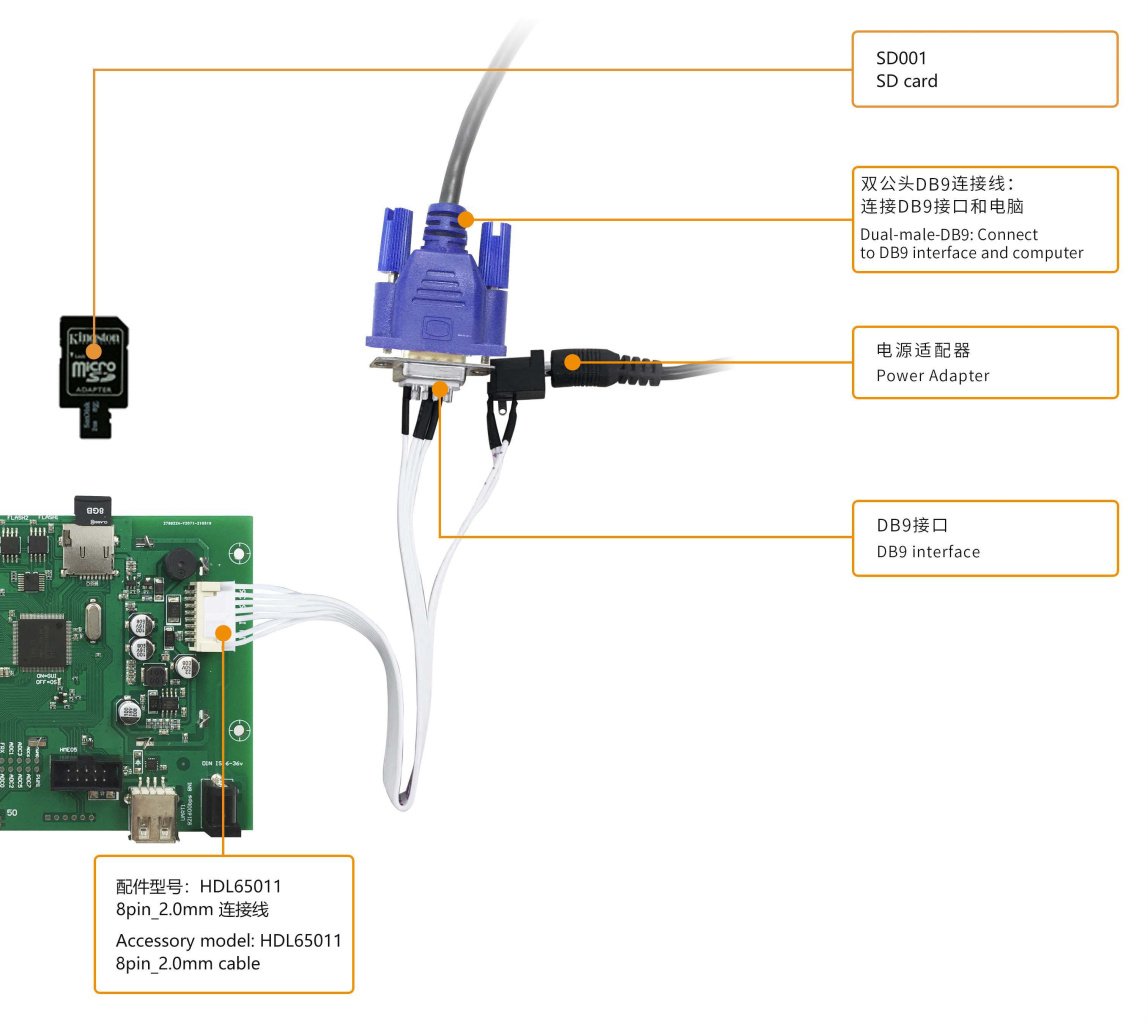

Пользовательский интерфейс	8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
Интерфейс	UART2: RS232. UART4: RS232 (доступно только после настройки ОС)UART5: RS485 (доступно только после настройки ОС)
Разъем	8Pin_2.0mm (RS232), 2Pin_2.0mm (RS485)
Зарезервированный интерфейс модуля	Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 интерфейс	В случае случайного сбоя продукта вы можете использовать PGT05 для обновления ядра DGUS и заставить продукт вернуться к начальному состоянию.
Память
Flash расширение	16MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией Dwin. Серийное производство начато в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз.
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-04-07
Datasheet
Размеры
Размеры (ШxВxГ), мм	144.8×110.2×17.1
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG64480K056_03WTC
